LTC2950的基本参数
  • 制造厂商:AD
  • 产品类别:按钮控制器
  • 技术类目:按钮控制器
  • 功能描述:按钮接通/关断控制器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2950的产品详情:

LTC2950 是一款微功率、宽输入电压范围、按钮接通/关断控制器。该器件包含一个具有独立可编程接通和关断防反跳时间 (用于控制一个漏极开路使能输出的变换) 的按钮输入。这款器件还包括一个简单的微处理器接口,以便于在断电之前进行正确的系统内务处理。在系统故障条件下,一个内部 KILL 定时器可确保正确的断电。

LTC2950 可在一个 2.7V 至 26V 的宽输入电压范围内运作,以适应各种各样的输入电源。非常低的静态电流 (典型值为 6µA) 使 LTC2950 成为电池供电型应用的理想选择。该器件有两种版本,以提供正使能极性或负使能极性。器件的封装型式为 8 引脚 3mm x 2mm DFN 或 ThinSOT。


应用

  • 便携式仪表
  • Blade 服务器
  • 便携式客户服务 PDA
  • 台式计算机和笔记本计算机
LTC2950的优势和特点:

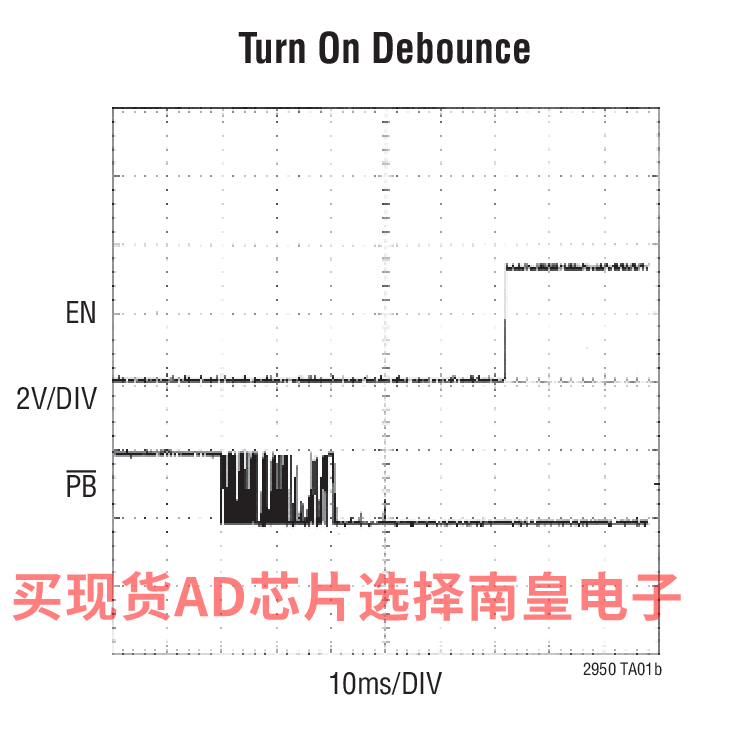

  • 可调型按钮接通/关断定时器
  • 低电源电流:6µA
  • 宽工作电压范围:2.7V 至 26V

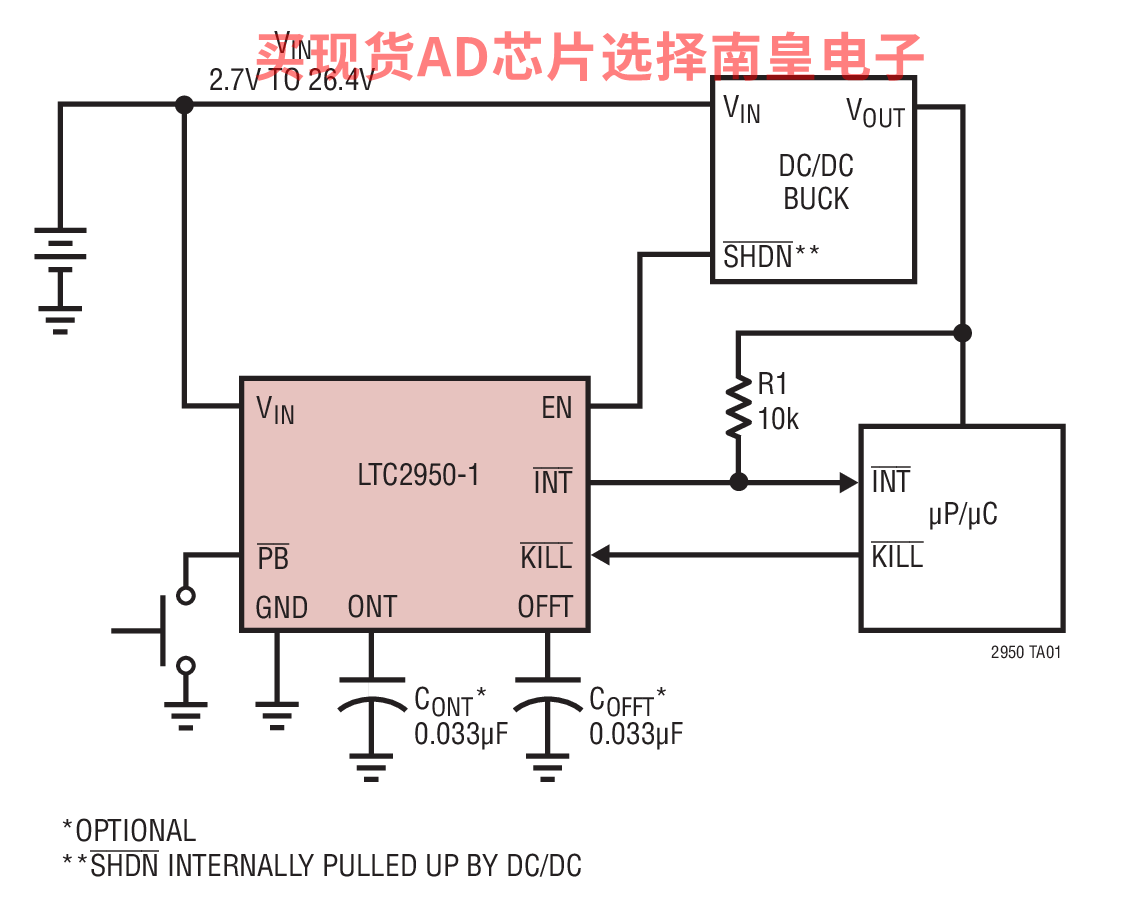

  • EN 输出 (LTC2950-1) 提供 DC/DC 转换器控制
  • EN 输出 (LTC2950-2) 提供电路断路器控制
  • 简单的接口提供了适度的微处理器停机
  • 具有内部上拉电阻器的高输入电压 PB 引脚
  • 在 PB 输入端上提供了 ±10kV ESD HBM
  • 在 KILL 比较器输入端上具有准确的 0.6V 门限

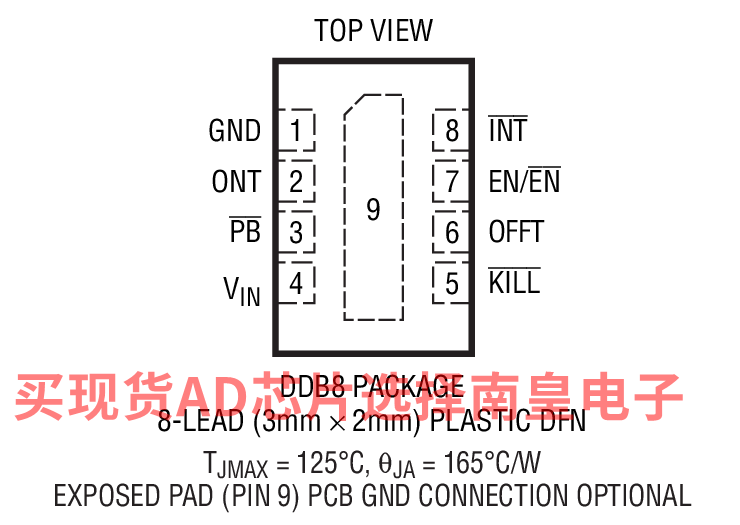

  • 采用 8 引脚 3mm x 2mm DFN 和 ThinSOT 封装
LTC2950具体的完整产品型号参数及价格(美元):

LTC2950CDDB-1#TRMPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CDDB-1#TRPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CDDB-2#TRMPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CDDB-2#TRPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CTS8-1#TRMPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CTS8-1#TRPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CTS8-2#TRMPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950CTS8-2#TRPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.34(100-499个);2.05(1000+个)

LTC2950IDDB-1#TRMPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950IDDB-1#TRPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950IDDB-2#TRMPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950IDDB-2#TRPBF,封装:8-Lead DFN (3mm x 2mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950ITS8-1#TRMPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950ITS8-1#TRPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950ITS8-2#TRMPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

LTC2950ITS8-2#TRPBF,封装:8-Lead SOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.75(100-499个);2.43(1000+个)

轻松满足您的AD芯片采购需求
LTC2950的评估套件:

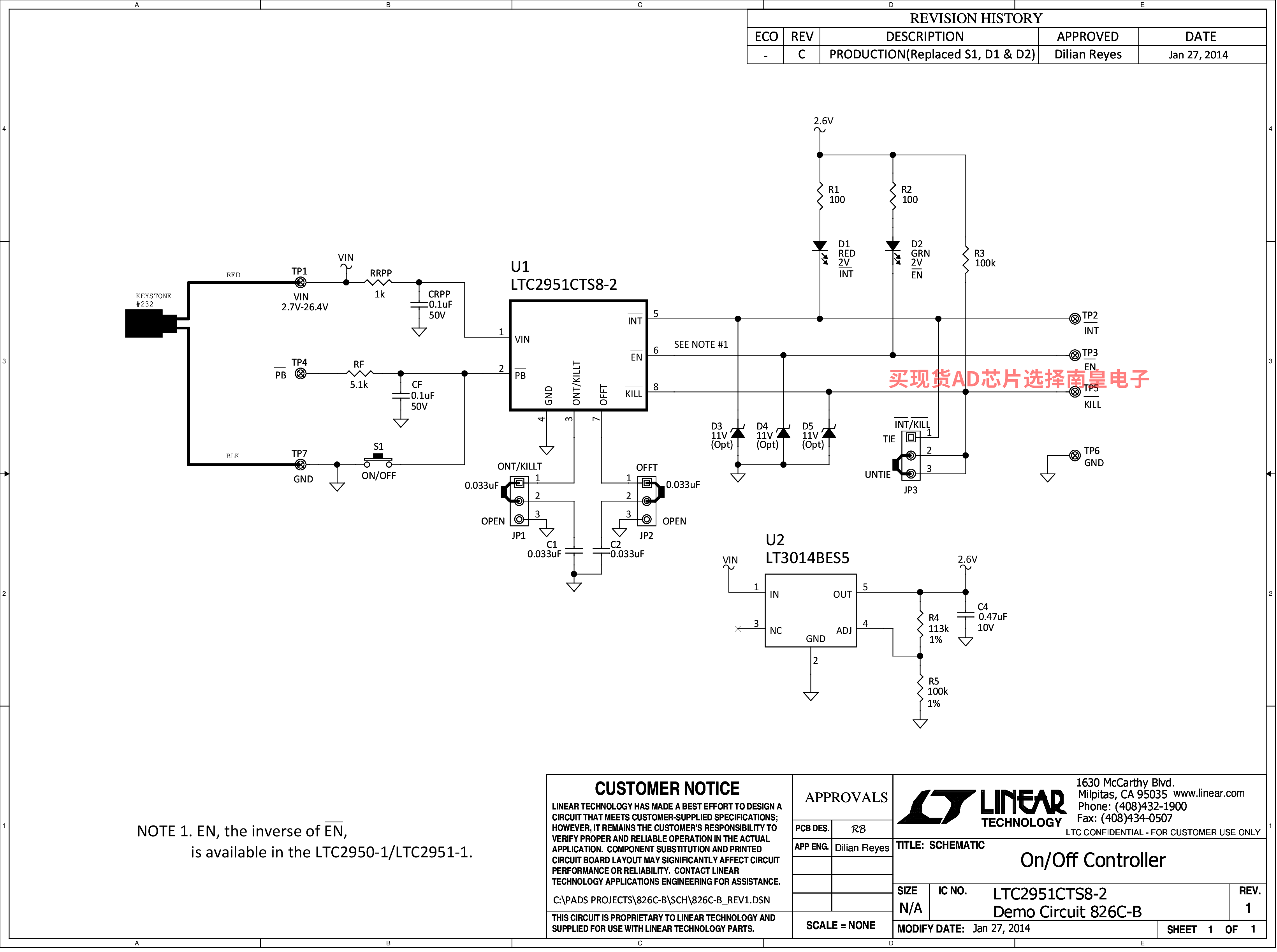

DC826C:dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V

演示电路 826C-A 和 826C-B 分别采用了 LTC2950-2 和 LTC2951-2,这两款器件是低功率、宽输入电压范围的按钮接通/关断控制器。按钮开关可将 /PB 引脚短接至地,进而将 /EN 引脚设定为低电平。随后将 /PB 引脚第二次短接至地,则使 /EN 引脚复位至高电平。/EN 引脚用于连接至 DC/DC 转换器停机,以控制电路的接通和关断 (使用 DC826C-A/DC826C-B 上的一个绿光 LED 进行仿真)。
