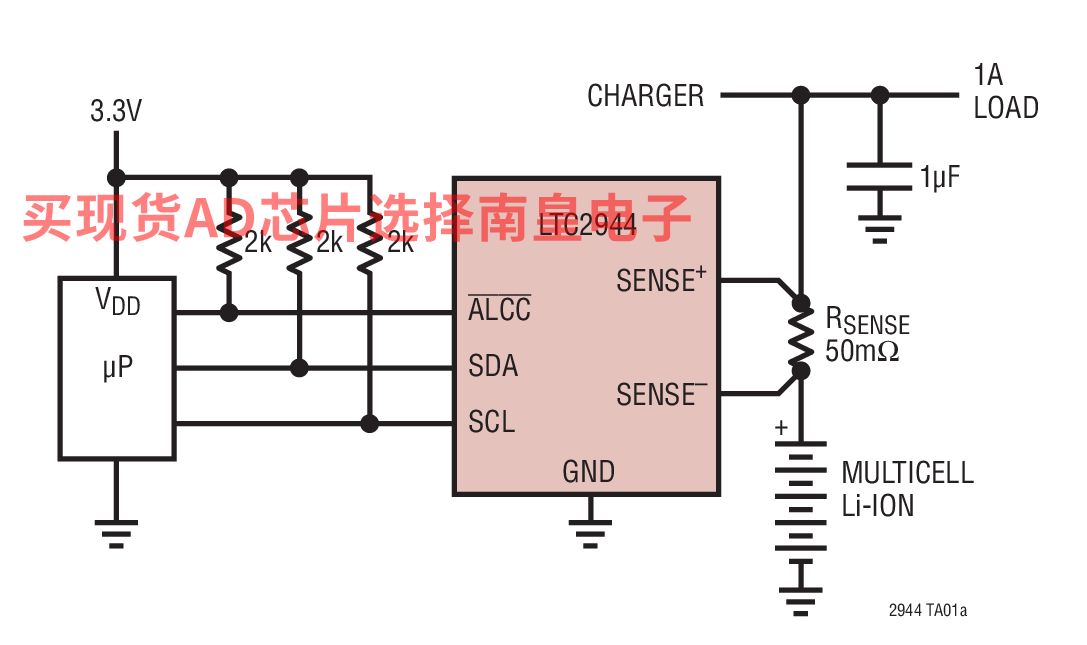

LTC2944 可测量便携式产品应用中的电池充电状态、电池电压、电池电流及其自身温度。该器件具有宽输入电压范围，因而可与高达 60V 的多节电池配合使用。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器的电流进行积分运算。电池电压、电流和温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ) ADC 来测量。测量结果被存储于可通过内置 I2C / SMBus 接口进行存取的内部寄存器中。

LTC2944 具有针对所有 4 种测量物理量的可编程高门限和低门限。如果超过了某个编程门限，则该器件将采用 SMBus 警报协议或通过在内部状态寄存器中设定一个标记来传送一个警报信号。LTC2944 仅需采用单个低阻值检测电阻器以设定测量电流范围。

• 电动汽车和油电混合动力汽车
• 电动工具
• 电动自行车、摩托车、踏板车
• 高功率便携式设备
• 光生伏打
• 备份电池系统

• 可测量累积的电池充电和放电电量
• 3.6V 至 60V 工作范围可适合多节电池
• 14 位 ADC 负责测量电池电压、电流和温度

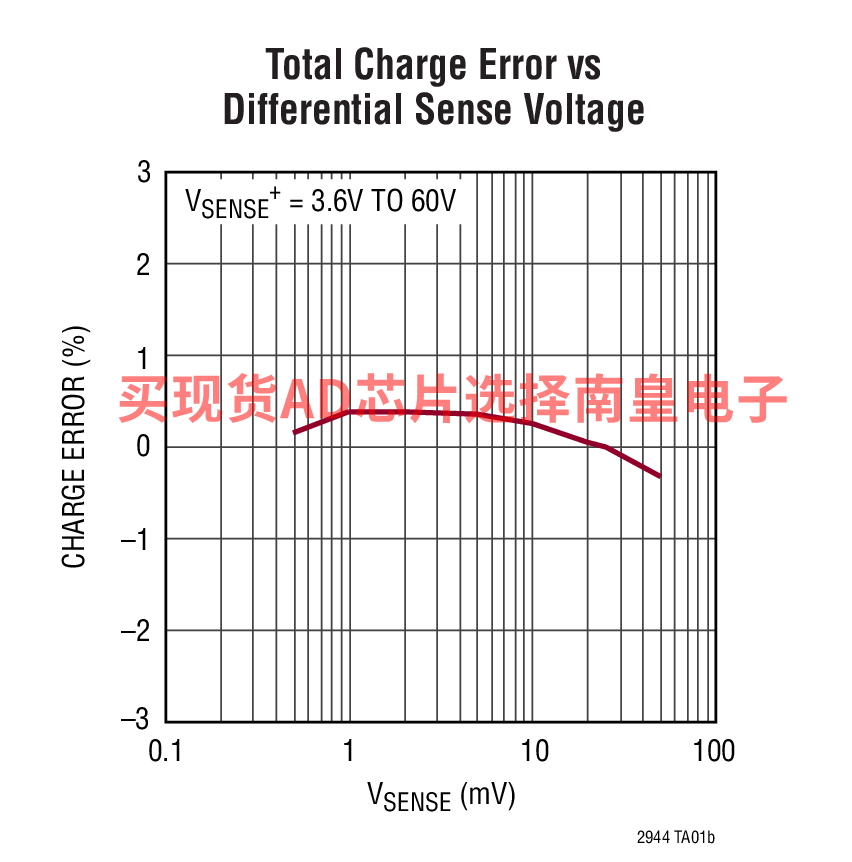

• 1% 电压、电流和充电准确度
• ±50mV 检测电压范围
• 高压侧检测
• I2C 接口 / SMBus接口
• 适合任何电池化学组成和容量的通用测量
• 可配置警报输出 / 充电完成输入
• 静态电流小于 150μA

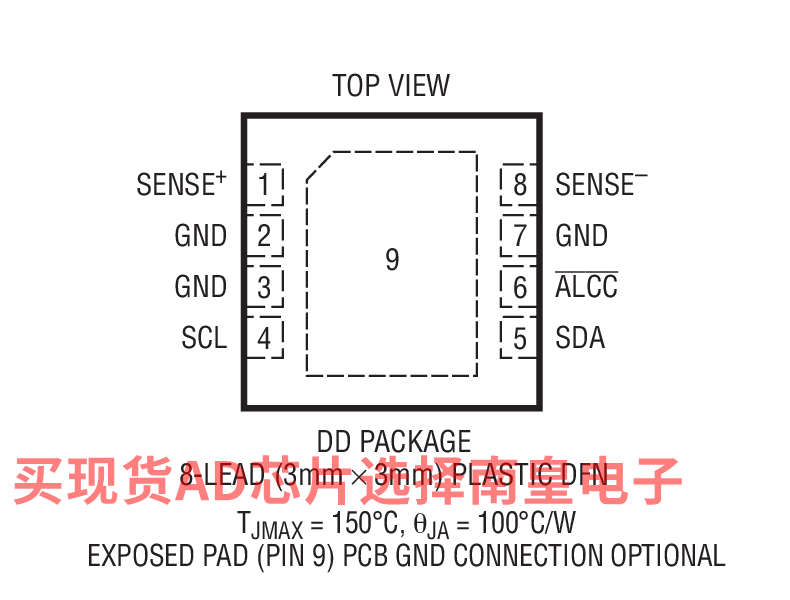

• 小外形 8 引线 3mm x 3mm DFN 封装



LTC2944CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.87（100-499个）；3.2（1000+个）

LTC2944CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.87（100-499个）；3.2（1000+个）

LTC2944IDD#3ZZPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.7（100-499个）；4.71（1000+个）

LTC2944IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.63（100-499个）；3.83（1000+个）

LTC2944IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.63（100-499个）；3.83（1000+个）

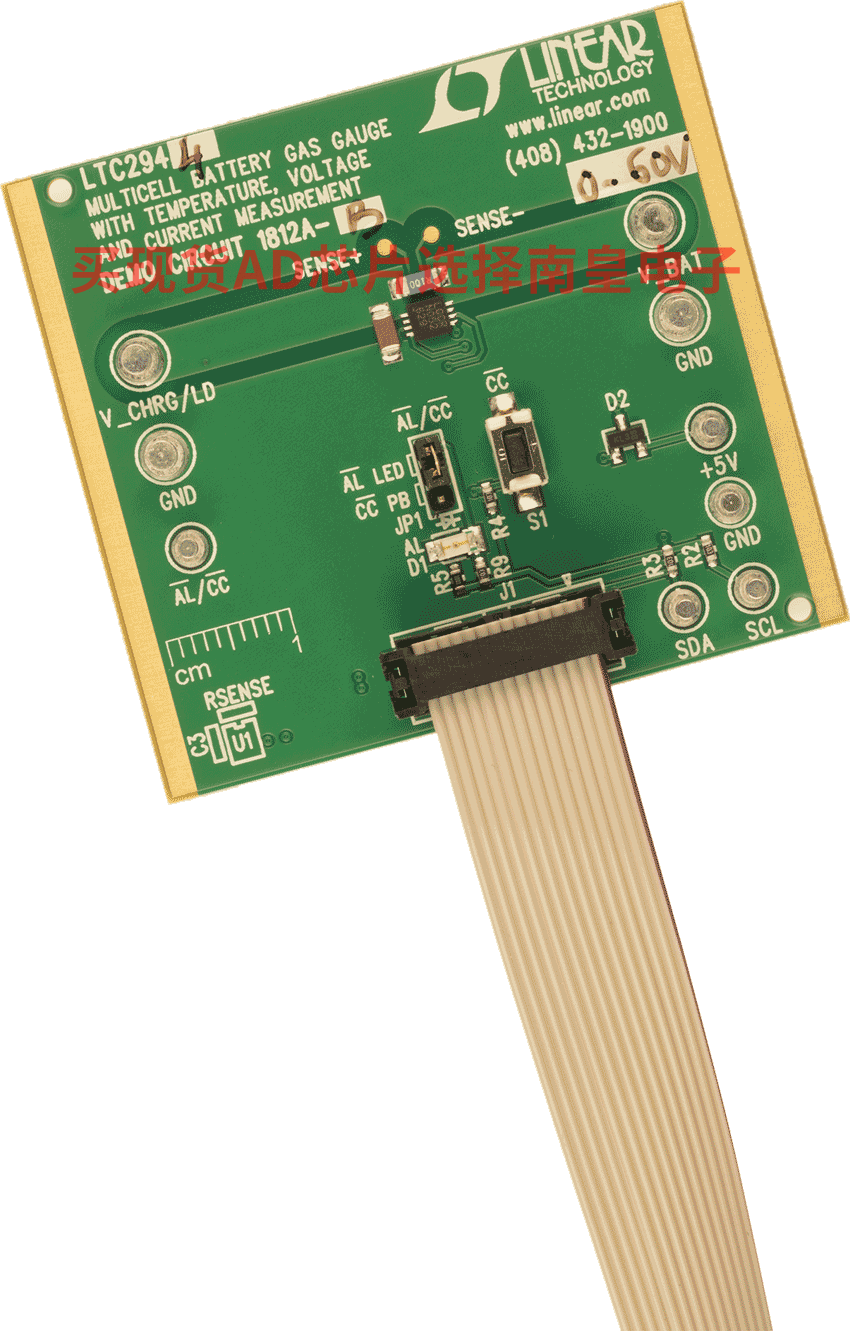

DC1812A-B：LTC2944 Demo Board | 60V Battery Gas Gauge (requires DC2026)

演示电路 1812A-B 内置 LTC2944。演示电路 1812A-C 内置 LTC2943-1。LTC2943/LTC2943-1 具有 3.6V 至 20V 的工作电压范围，同时 LTC2944 具有 3.6V 至 60V 的工作电压范围，使所有三个器件特别适合多单元电池应用。精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻测量的电流。LTC2943/LTC2943-1 使用内部 14 位无延迟 ?∑ ADC 测量电压、电流和温度。LTC2944 使用内部 16 位无延迟 ?∑ ADC 测量电压、电流和温度。测量结果存储在可通过板载 SMBus/I2C 接口访问的内部寄存器中。
