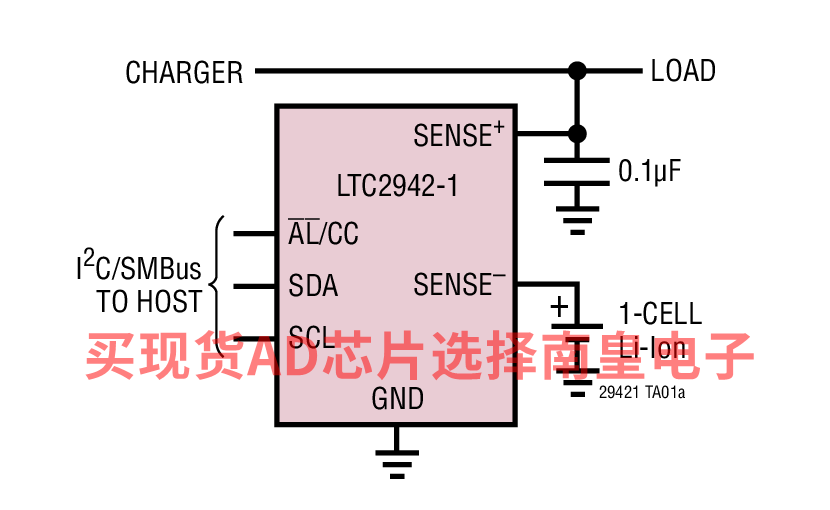

LTC2942-1 可测量手持式 PC 和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器的电流进行积分运算。电池电压和片内温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ) ADC 来测量。所测量的三种物理参数值 (电荷、电压和温度) 被存储于可通过板上 SMBus/I2C 接口进行存取的内部寄存器中。

LTC2942-1 具有针对所有三种测量物理量的可编程高门限和低门限。如果超过了某个编程门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送一个报警信号。

集成检测电阻 LTC2942 否 LTC2942-1 是

应用

• 低功率手持式产品
• 蜂窝电话
• MP3 播放器
• 照相机
• GPS

• 可指示累积的电池充电和放电电量
• SMBus/I2C 接口
• 集成 50mΩ 高端检测电阻器
• ±1A 检测电流范围
• 高准确度模拟积分
• ADC 负责测量电池电压和温度
• 集成化温度传感器
• 1% 电压和充电准确度
• 可配置报警输出/充电完成输入
• 2.7V 至 5.5V 工作范围
• 静态电流小于 100μA
• 小外形 6 引脚 2mm x 3mm DFN 封装

LTC2942CDCB-1#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.09（1000+个）

LTC2942CDCB-1#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.09（1000+个）

LTC2942IDCB-1#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.5（1000+个）

LTC2942IDCB-1#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.5（1000+个）

DC1496B-D：LTC2942-1 Demo Board | Battery Gas Gauge w/ I2C (req. DC590)

演示电路 1496C-A 内置 LTC2941。演示电路 1496C-B 内置 LTC2942。演示电路 1496C-C 内置 LTC2941-1。演示电路 1496C-D 内置 LTC2942-1。C、D 选项提供使用内部检测电阻的部件，而 A、B 选项依赖于外部精密检测电阻。所有四个器件可测量手持式 PC 和便携式产品应用中的电池充电状态。工作电压范围特别适合单节锂离子电池。精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。LTC2942 使用内部14位无延迟 ΔΣ ADC 测量电池电压和片内温度。三个测得量（电荷、电压和温度）存储在可通过板载 SMBus/I2C 接口访问的内部寄存器中。
