LTC2941 可测量电池供电型手持式 PC 和便携式产品应用中的电池充电状态。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端和负载或充电器之间的一个检测电阻器的电流进行积分运算。测量电荷存储于内部寄存器中。一个 SMBus / I2C 接口用于对器件进行存取和配置。

LTC2941 具有针对累积电荷的可编程高电量门限和低电量门限。如果超过了某个门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送报警信号。

LTC2941 仅需采用单个低阻值外部检测电阻器以设定电流范围。

• 低功率手持式产品
• 蜂窝电话
• MP3 播放器
• 照相机
• GPS

• 可指示累积的电池充电和放电电量
• 高准确度模拟积分
• 高端检测
• 1% 充电准确度
• ±50mV 检测电压范围
• SMBus / I2C 接口
• 可配置报警输出 / 充电完成输入
• 2.7V 至 5.5V 工作范围
• 静态电流小于 100μA
• 小外形 6 引脚 2mm x 3mm DFN 和 8 引脚 MSOP 封装



LTC2941CDCB#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.9（100-499个）；1.49（1000+个）

LTC2941CDCB#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.9（100-499个）；1.49（1000+个）

LTC2941CMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.87（100-499个）；1.55（1000+个）

LTC2941CMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.87（100-499个）；1.55（1000+个）

LTC2941IDCB#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.77（1000+个）

LTC2941IDCB#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.77（1000+个）

LTC2941IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.23（100-499个）；1.85（1000+个）

LTC2941IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.23（100-499个）；1.85（1000+个）

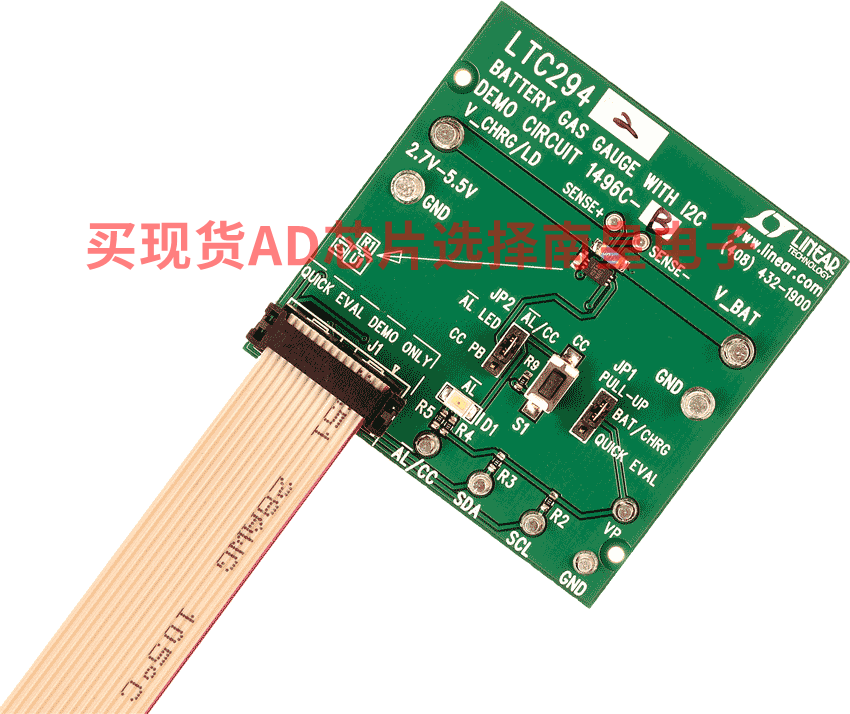

DC1496C-A：LTC2941演示板 | 具有I2C接口的2.7V至5.25V电池电量计（需要DC590B）

演示电路1496C-A内置LTC2941电池电量计，使用外部检测电阻（包括100mΩ检测电阻）测量电池充电和放电电荷，从而产生最大500mA的电流测量值（±50mV电流检测电压范围）。可以更改检测电阻；不过，该软件只接受0.1mΩ至5Ω范围内的检测电阻。2.7V至5.5V工作电压范围特别适合单节锂离子电池。

精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。测得的电荷存储在可通过板载SMBus/I2C接口访问的内部寄存器中。

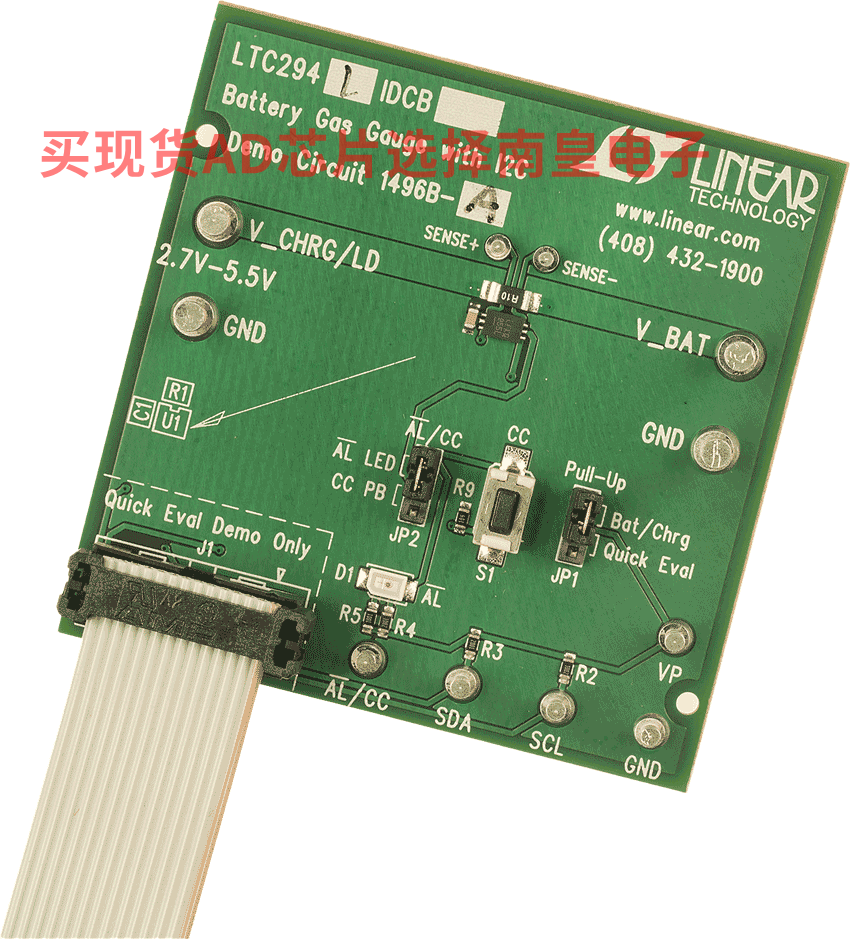

DC1496B-A：停产：LTC2941演示板 | 具有I2C的2.7V至5.25V电池气表（需要DC590B）

该评估板已停产且不再推荐使用。替代板为DC1496C-A。

演示电路1496B-A内置LTC2941电池气表，使用外部检测电阻（包括100mΩ检测电阻）测量电池充电和放电电荷，从而产生最大500mA的电流测量值（±50mV电流检测电压范围）。可以更改检测电阻；不过，该软件只接受0.1mΩ至5Ω范围内的检测电阻。2.7V至5.5V工作电压范围特别适合单节锂离子电池。

精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。测得的电荷存储在可通过板载SMBus/I2C接口访问的内部寄存器中。
