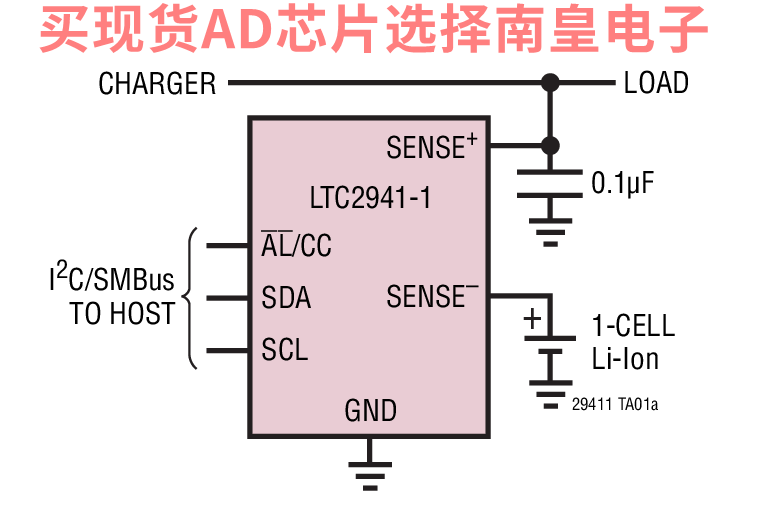

LTC2941-1 可测量电池供电型手持式 PC 和便携式产品应用中的电池充电状态。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器的电流进行积分运算。测量电荷被存储于内部寄存器中。一个 SMBus/I2C 接口用于对器件进行存取和配置。

LTC2941-1 具有针对累积电荷的可编程高电量门限和低电量门限。如果超过了某个门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送一个报警信号。

• 低功率手持式产品
• 蜂窝电话
• MP3 播放器
• 照相机
• GPS

• 可指示累积的电池充电和放电电量
• SMBus/I2C 接口
• 集成 50mΩ 高端检测电阻器
• ±1A 检测电流范围
• 高准确度模拟积分

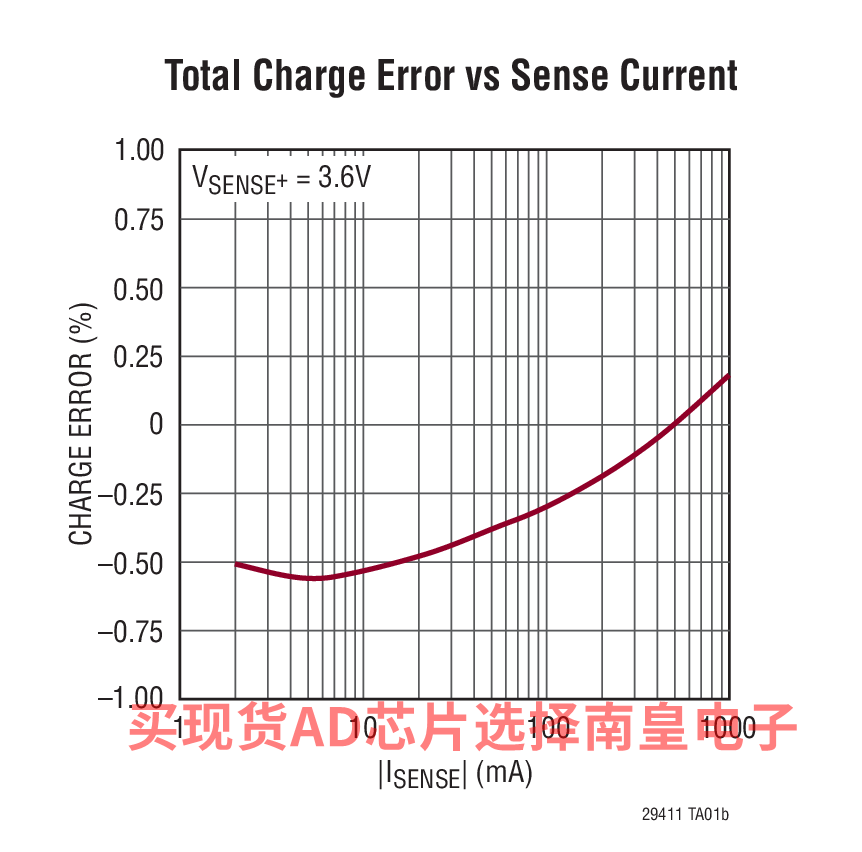

• 1% 充电准确度
• 可配置报警输出/充电完成输入
• 2.7V 至 5.5V 工作范围
• 静态电流小于 100μA

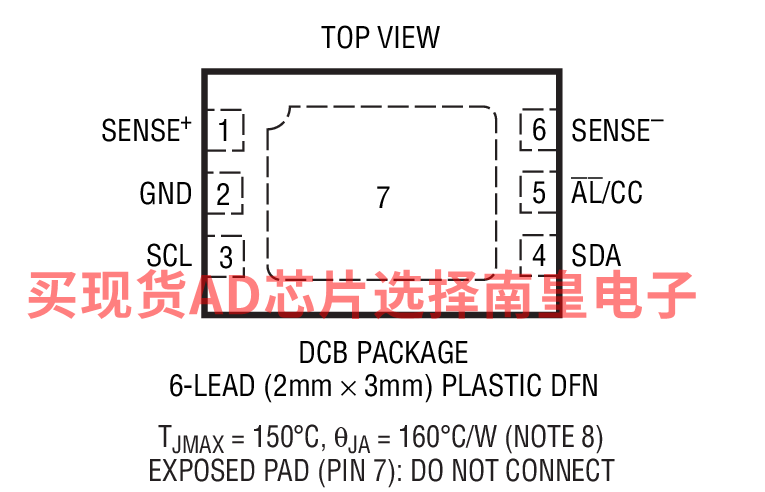

• 小外形 6 引脚 2mm x 3mm DFN 封装

LTC2941CDCB-1#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.37（100-499个）；1.87（1000+个）

LTC2941CDCB-1#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.37（100-499个）；1.87（1000+个）

LTC2941IDCB-1#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.23（1000+个）

LTC2941IDCB-1#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.23（1000+个）

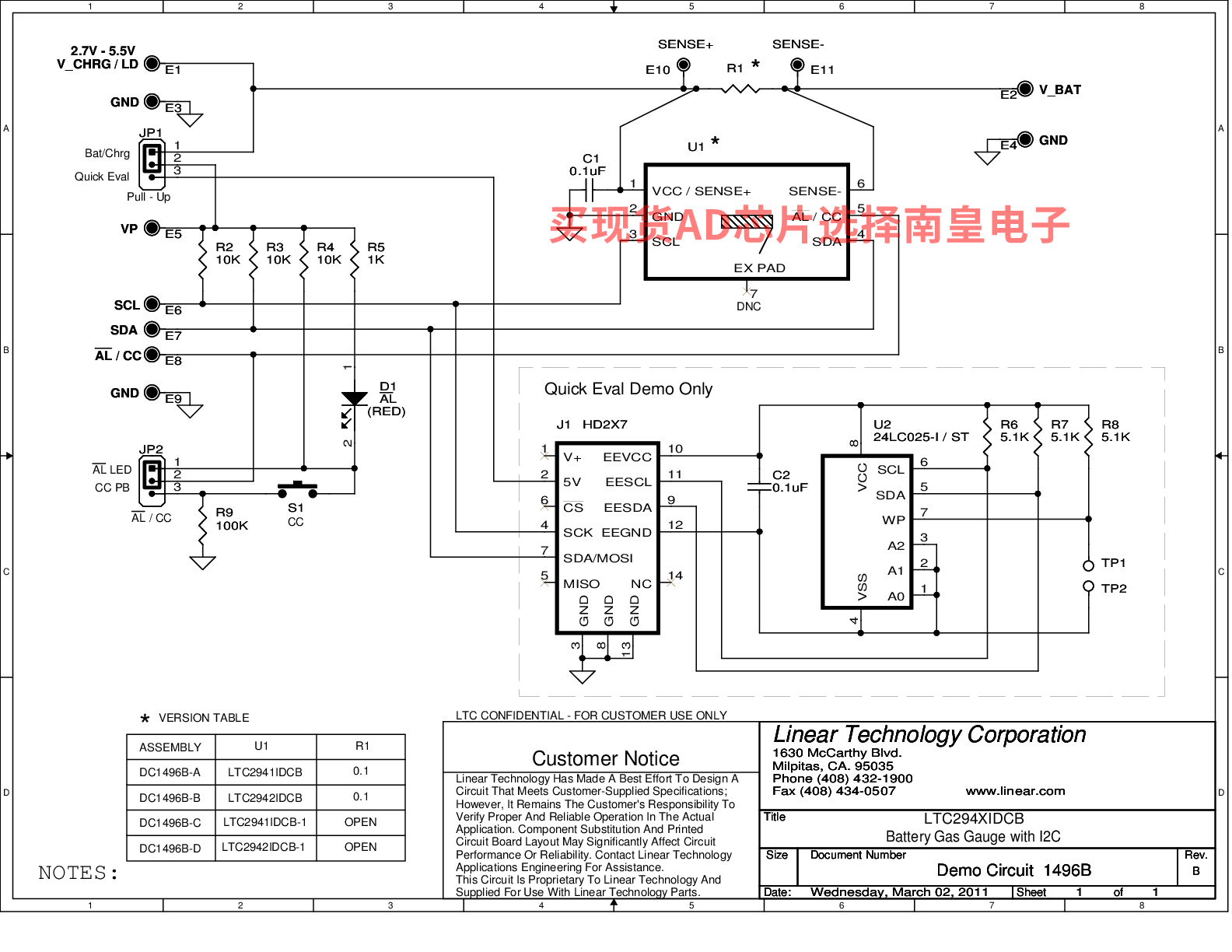

DC1496B-C：LTC2941-1 Demo Board | 2.7V to 5.5V Battery Gas Gauge with I2C (Requires DC590B)

Demonstration circuit 1496B-C features the LTC2941-1, a battery gas gauge with an internal 50mΩ sense resistor that measures battery charge and discharge for currents up to 1A. The 2.7V to 5.5V operating range is perfectly suited for single cell Li-Ion batteries.

A precision analog coulomb counter integrates current through the sense resistor between the battery’s positive terminal and the load or charger. The measured charge is stored in internal registers accessible via the on-board SMBus/I2C interface.
