- 制造厂商：AD
- 产品类别：监控电路
- 技术类目：模拟时序控制器
- 功能描述：多通道电源排序器和监控器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC2928 是一款四通道可级联式电源排序器和高准确度监控器。排序门限、次序和定时的配置仅需少量的外部组件，从而免除了在系统开发过程中进行 PCB 布局和软件变更的需要。可以容易地把多个 LTC2928 连接起来以对数目不限的电源实施排序。
排序输出负责控制电源使能引脚或 N 沟道传输门管。具专用输出的高精度输入比较器能以 1.5% 的准确度来监视电源电压。监控功能包括欠压和过压监视与报告以及微处理器 (μP) 复位发生。可以强制 RST 为高电平以补助裕度测试。
应用故障 (不管是在内部产生还是在外部产生) 会使所有的受控电源停机。将报告故障的类型和起因以供诊断之用。提供了个别通道控制以独立地执行使能输出和监控功能。
一个高电压输入使得 LTC2928 能够采用高达 16.5V 的电压来供电。一个缓冲基准输出允许执行单个负电源排序和监视操作。
应用
- 网络 / 电信基础设施
- 针对多个 I/O 及内核电压的排序
- 电源管理
- 无需软件即可轻松配置电源管理
- 每个器件能控制多达 4 个电源
- 可通过级联来实现对更多电源的排序和监控

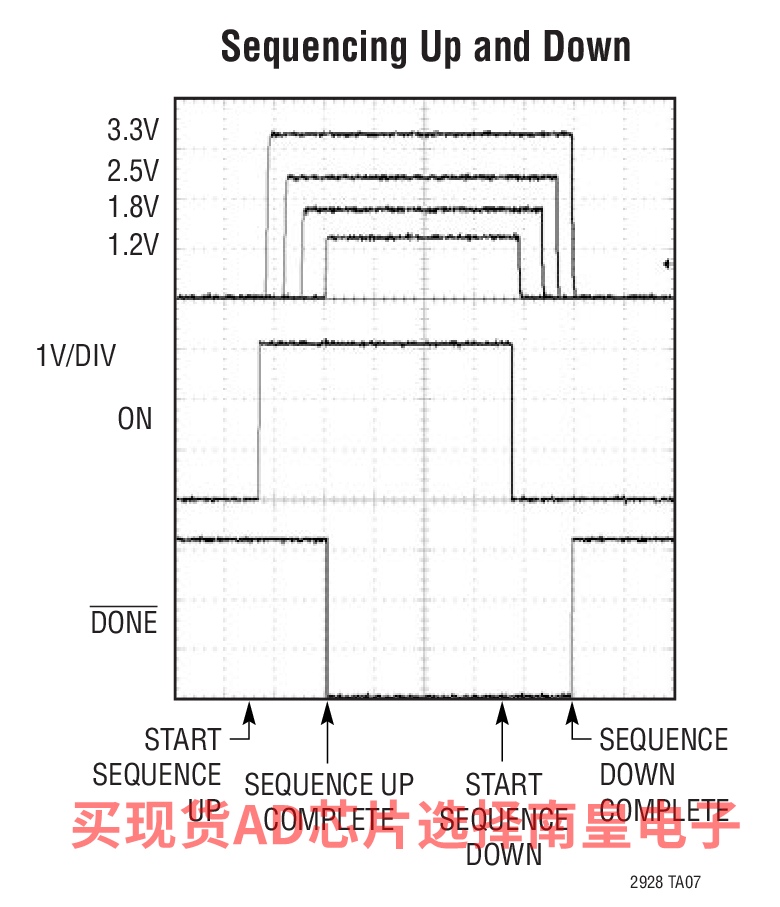

- 具可调时间位置的阶段式电源排序
- 故障事件报告和诊断
- 在发生故障时可选择执行系统停机
- 1.5% 的欠压监视准确度
- 过压和 / 或故障指示
- 可配置的欠压和过压门限
- 充电泵使能引脚驱动 N 沟道 MOSFET
- 采用 2.9V 至 16.5V 电压运作

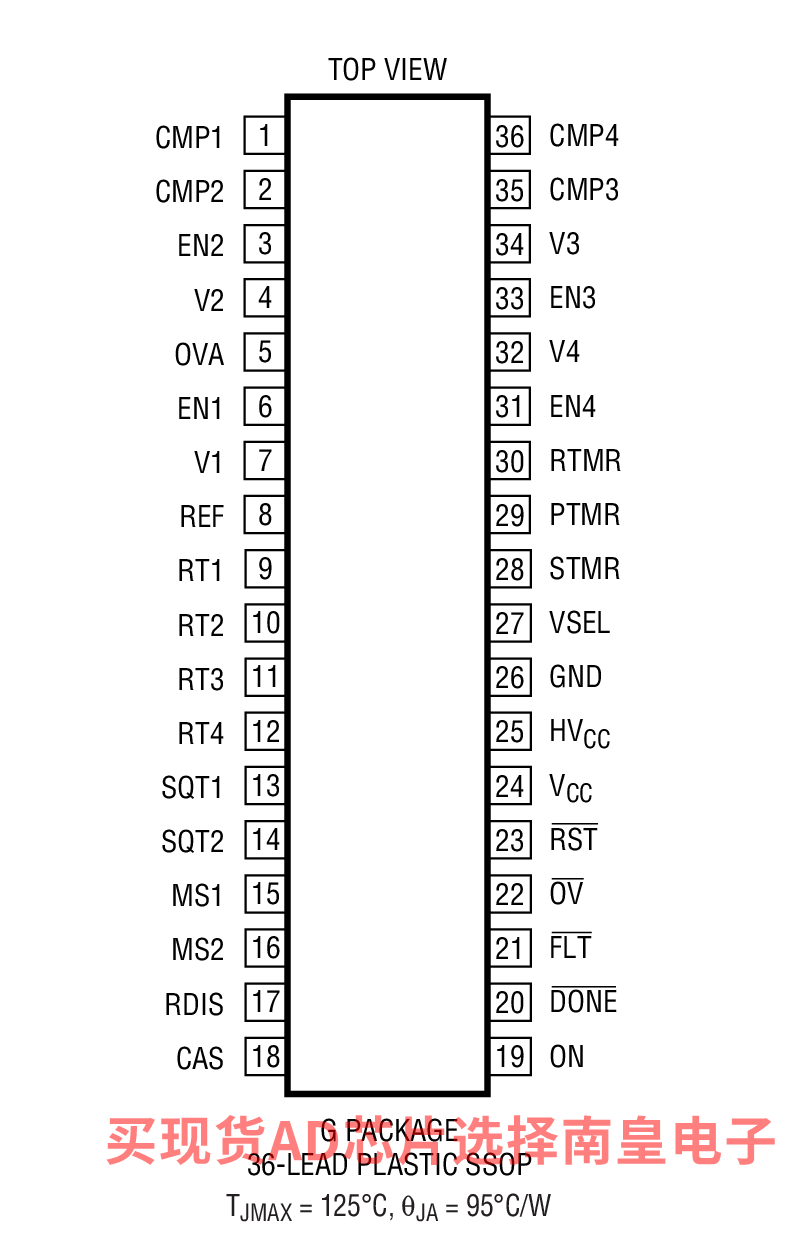

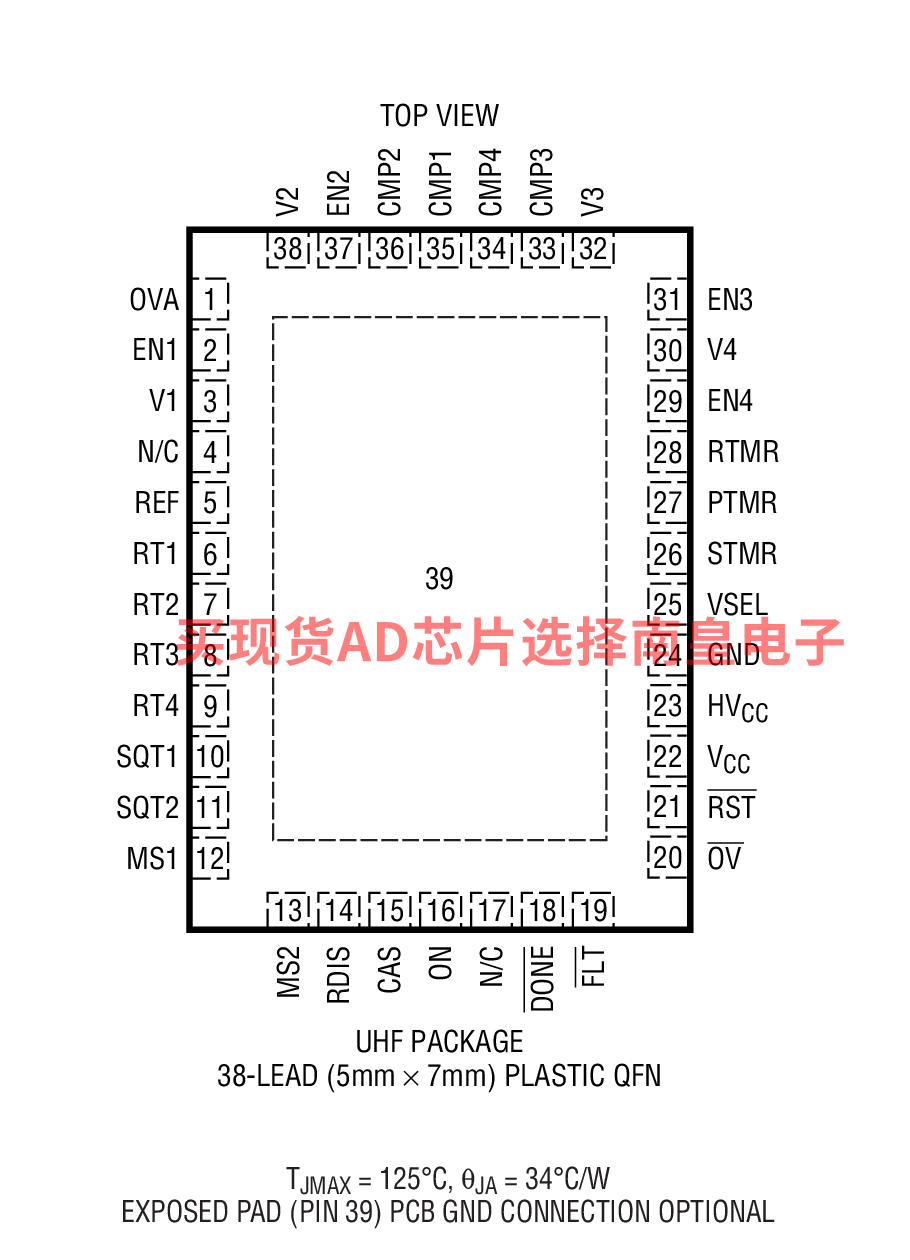

- 5mm x 7mm 38 引脚 QFN 封装和 36 引脚 SSOP 封装
LTC2928CG#PBF，封装：24-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC2928CG#TRPBF，封装：24-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC2928CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC2928CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC2928IG#PBF，封装：24-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC2928IG#TRPBF，封装：24-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC2928IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC2928IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

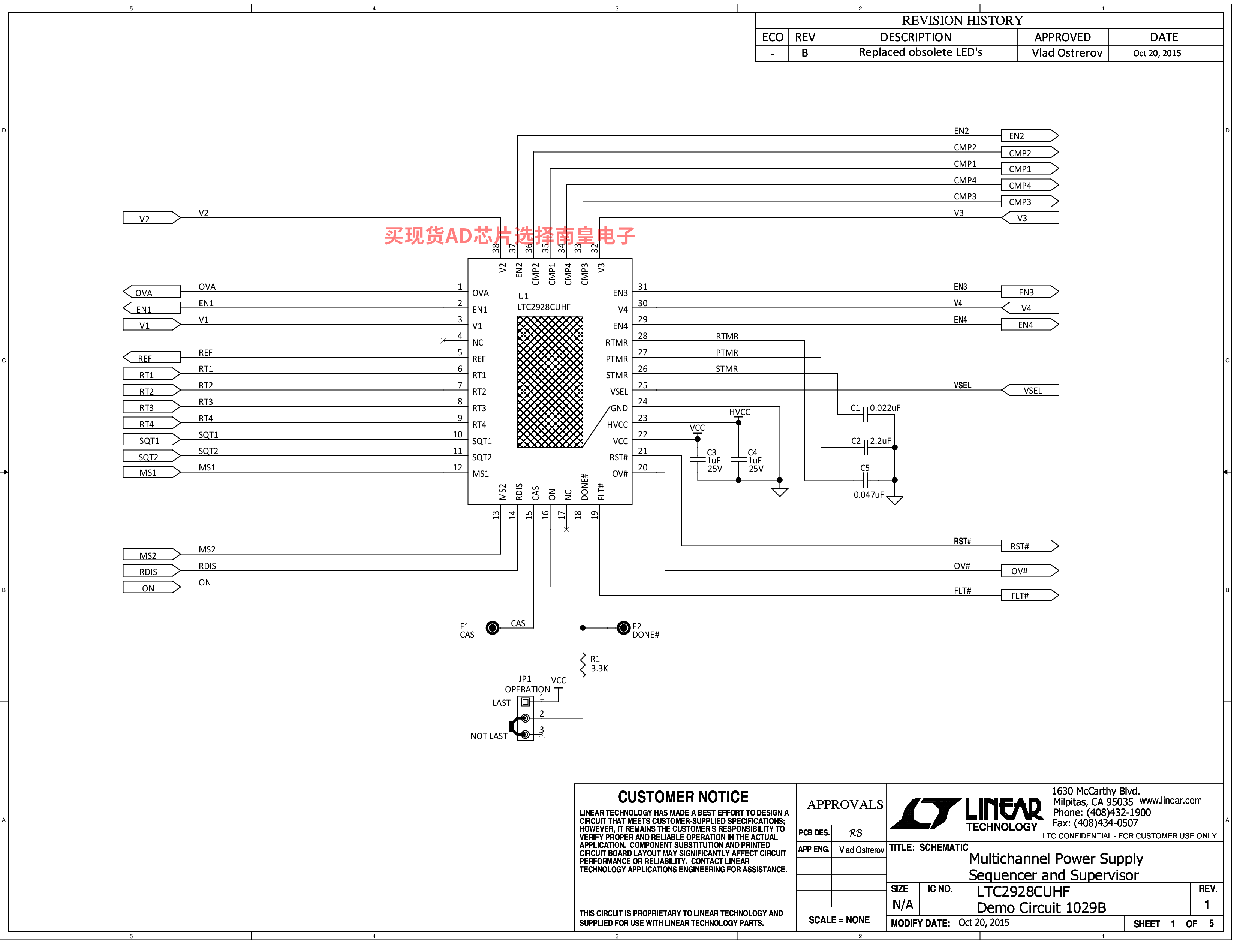

DC1029B：LTC2928, 4-channel Sequencer and Supervisor w/ Fault Rep
Demonstration circuit 1029B is for evaluating the performance of the LTC2928 Multichannel Power Supply Sequencer and Supervisor.
The LTC2928 sequences and monitors up to four power channels in power-up and power-down, and it monitors those outputs in the steady state. Sequencing is accomplished by controlling the power supply enable inputs or N-channel MOSFET gates with the LTC2928 outputs. Supervisory functions include undervoltage and overvoltage monitoring, and capturing the output state information in the event of a system fault.
