LTC2918（具 27 种可选门限和看门狗定时器的电压监控器）-AD代理

LTC2918的基本参数

制造厂商：AD
产品类别：监控电路
技术类目：单电源监控器
功能描述：具 27 种可选门限和看门狗定时器的电压监控器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2918的产品详情：

LTC2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 是具可选门限和一个可调看门狗定时器的低电压单电源监视器。这些器件采用 1.5V 至 5.5V 工作电源，且仅消耗 30μA 的静态电流。

两个三态输入用于选择 9 种内部设置门限之一，而无需使用外部电阻器。对于LTC2917，一个额外的三态输入负责决定容差 (-5%、-10%、-15%)。LTC2918 的容差固定于 -5%。门限准确度在整个工作温度范围内保证为 ±1.5%。干扰滤波处理确保了可靠的复位操作，而不会发生误触发。

复位超时和看门狗超时可以在未采用外部元件的情况下设定，也可采用一个外部电容器来调整。提供了一种面向高可靠性应用的窗口化看门狗功能 (B1 版本)。LTC2918-A/LTC2918-B 上的一个单独的手动复位输入提供了一个简单的按钮接口。

由于能够在高至 125℃ 的温度条件下正常运作，因而使得LTC2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 成为汽车应用的合适之选。

应用

手持式设备
蜂窝电话基站
汽车控制系统
网络服务器
光网络系统

LTC2918的优势和特点：

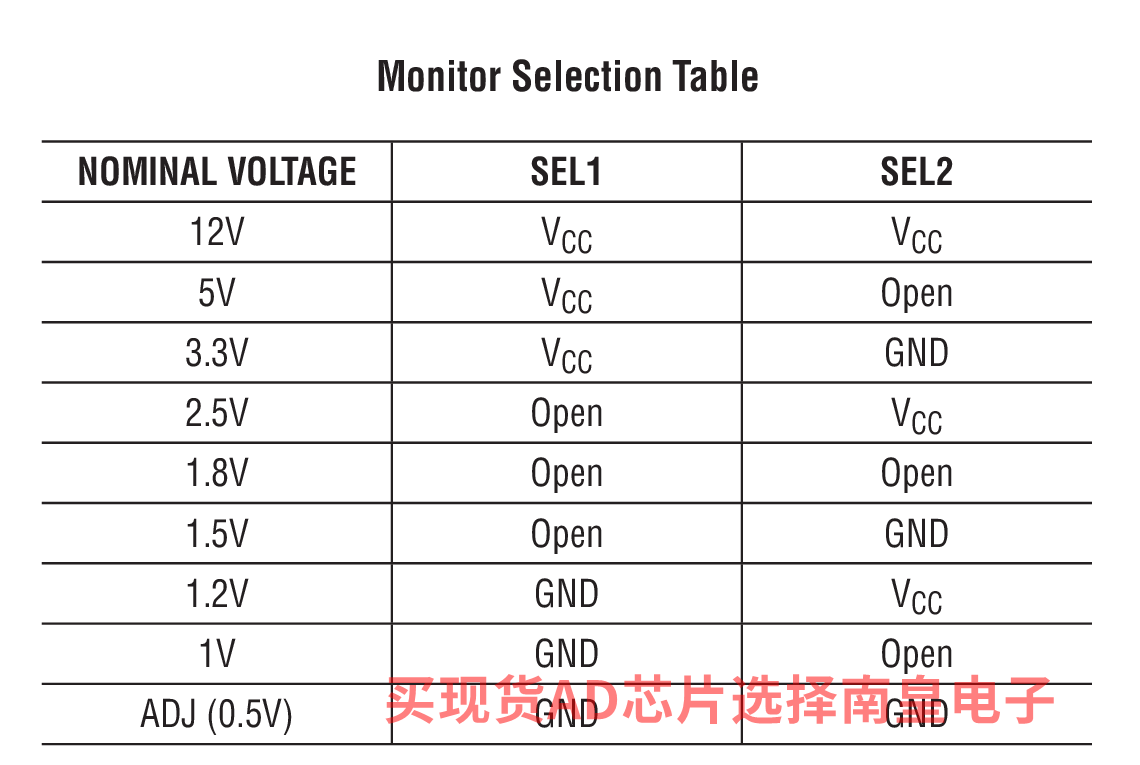

9 种可选的电源电压
- 12V、5V、3.3V、2.5V、1.8V、1.5V、1.2V、1V、正可调 (0.5V)
三种可选容差
- -5%、-10%、-15% (LTC2917)

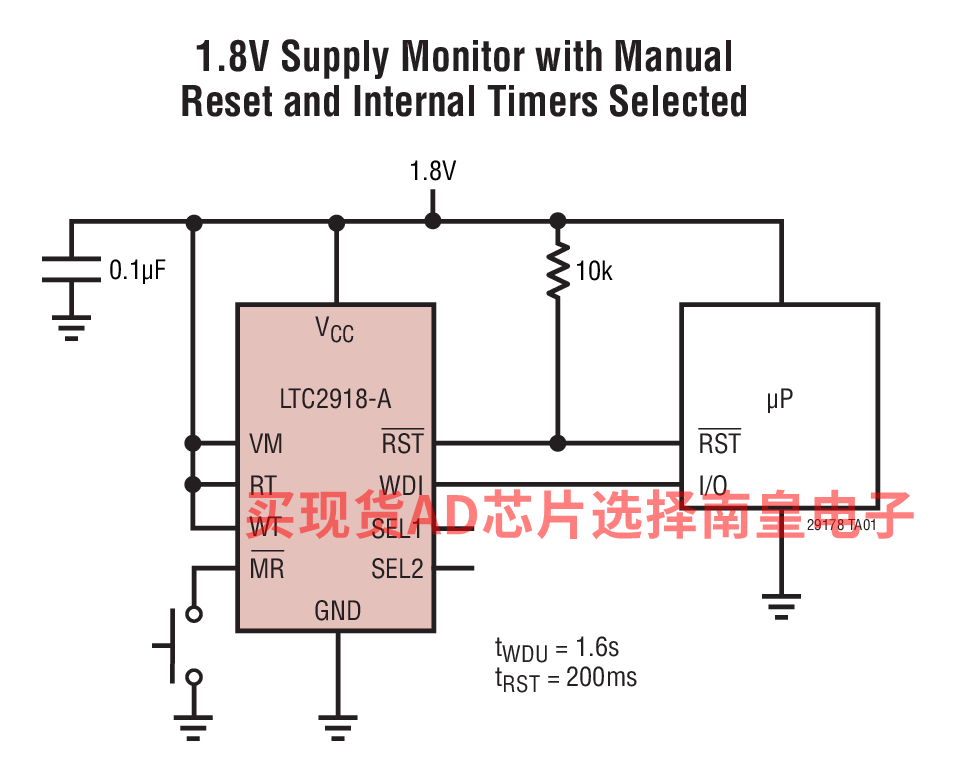

手动复位输入 (LTC2918)
1.5V 至 5.5V 工作电源
可调看门狗超时
面向较高可靠性应用的窗口化看门狗超时 (LTC2917-B、LTC2918-B)
用于高电压操作的 6.2V 并联稳压器
工作性能在高至 125℃ 的温度条件下得到保证
保证门限准确度：±1.5%
低静态电流：30μA (典型值)
电源干扰免疫力
保证 RST (对于 VCC ≥ 0.8V)

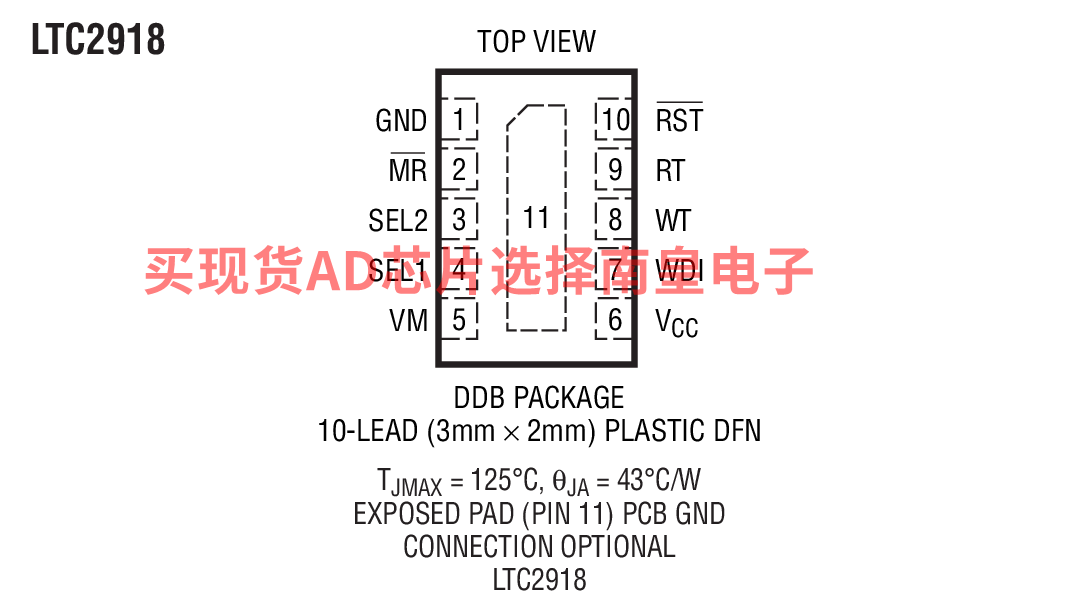

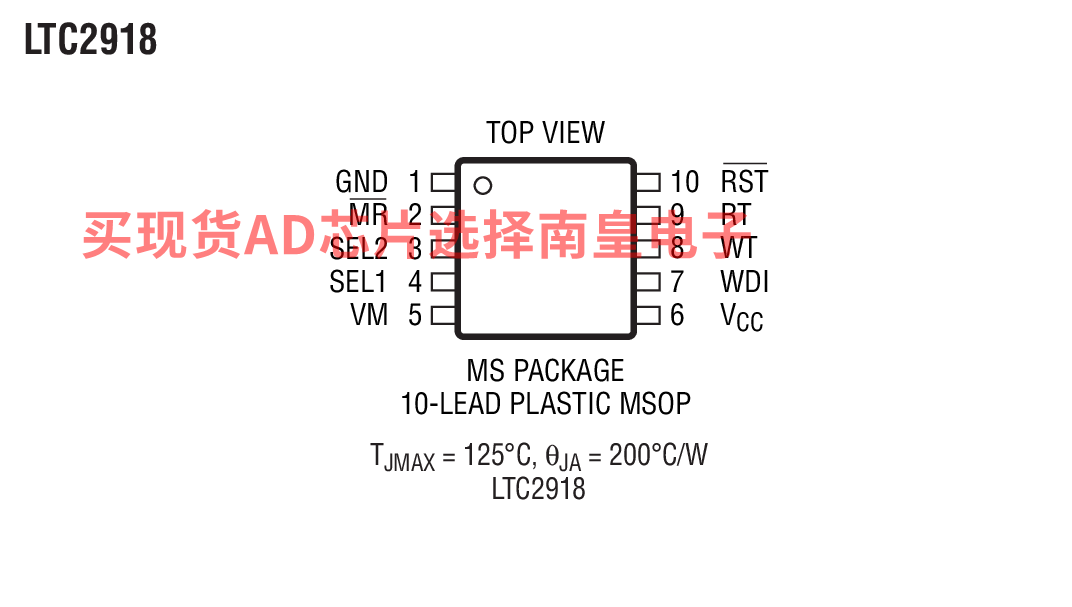

10 引脚 MSOP 封装和 (3mm x 2mm) DFN 封装

LTC2918具体的完整产品型号参数及价格（美元）：

LTC2918CDDB-A1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.49（1000+个）

LTC2918CDDB-A1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.49（1000+个）

LTC2918CDDB-B1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.49（1000+个）

LTC2918CDDB-B1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.49（1000+个）

LTC2918CMS-A1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.21（100-499个）；1.5（1000+个）

LTC2918CMS-A1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.21（100-499个）；1.5（1000+个）

LTC2918CMS-B1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.21（100-499个）；1.5（1000+个）

LTC2918CMS-B1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.21（100-499个）；1.5（1000+个）

LTC2918HDDB-A1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；1.66（1000+个）

LTC2918HDDB-A1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；1.66（1000+个）

LTC2918HDDB-B1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；1.66（1000+个）

LTC2918HDDB-B1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；1.66（1000+个）

LTC2918HMS-A1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；1.67（1000+个）

LTC2918HMS-A1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；1.67（1000+个）

LTC2918HMS-B1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；1.67（1000+个）

LTC2918HMS-B1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；1.67（1000+个）

LTC2918IDDB-A1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；1.6（1000+个）

LTC2918IDDB-A1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；1.6（1000+个）

LTC2918IDDB-B1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；1.6（1000+个）

LTC2918IDDB-B1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；1.6（1000+个）

LTC2918IMS-A1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.38（100-499个）；1.61（1000+个）

LTC2918IMS-A1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.38（100-499个）；1.61（1000+个）

LTC2918IMS-B1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.38（100-499个）；1.61（1000+个）

LTC2918IMS-B1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.38（100-499个）；1.61（1000+个）

LTC2918的评估套件：
