LTC2909（精准三路/双路输入 UV、OV 和负电压监视器）-AD代理

LTC2909的基本参数

制造厂商：AD
产品类别：监控电路
技术类目：三电源监视器
功能描述：精准三路/双路输入 UV、OV 和负电压监视器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2909的产品详情：

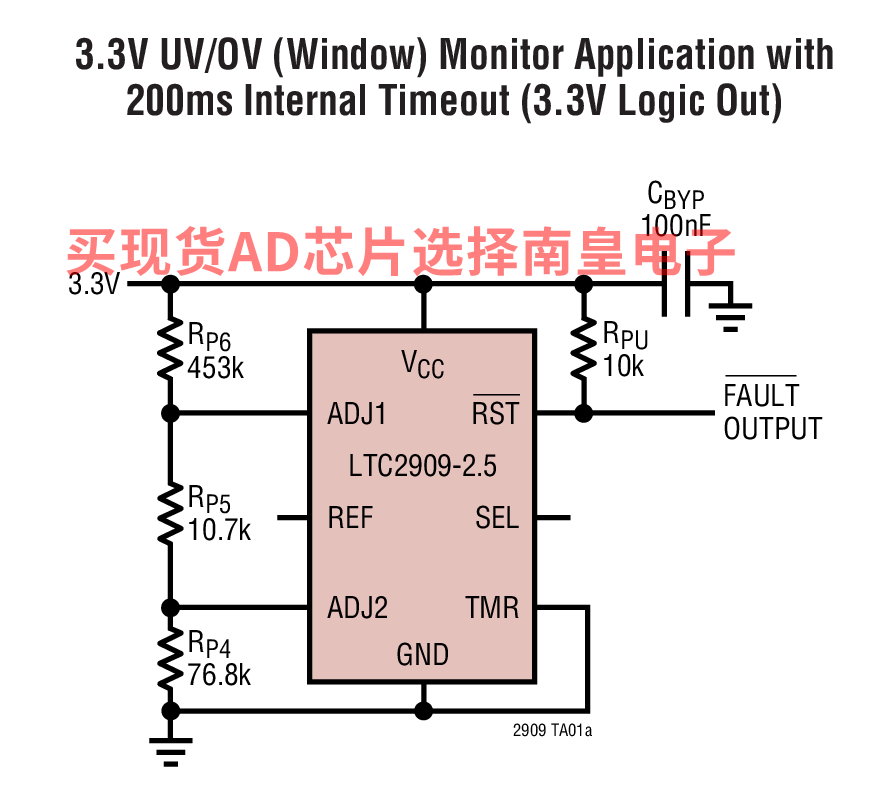

LTC2909 是一款面向众多系统监视应用的双路输入监视器。极性选择和一个缓冲基准输出使得 LTC2909 能够对正电源和负电源进行欠压 (UV) 和过压 (OV) 条件的监视。

两个输入具有 0.5V 的标称门限，并在整个工作温度范围内拥有 1.5% 的严格门限准确度。干扰滤波处理确保了可靠的复位操作 (不会发生误触发现象)。在该器件的 VCC 上布设了第三个固定门限 UVLO 监视器（准确度亦为 1.5%），可用于标准逻辑电源。

公用复位输出具有一个超时周期 (可以采用预设的 200ms)，由一个外部电容器来设定，也可以停用。一个三态输入引脚负责设定每个可调输入的输入极性，而无需使用任何外部元件。

LTC2909 提供了一款面向电源监视应用的高度通用、精准且具有节省空间意识的微功耗型解决方案。

应用

台式电脑和笔记本电脑
手持式设备
网络服务器
内核、I/O 监视器
汽车

LTC2909的优势和特点：

两个低电压可调输入 (0.5V)

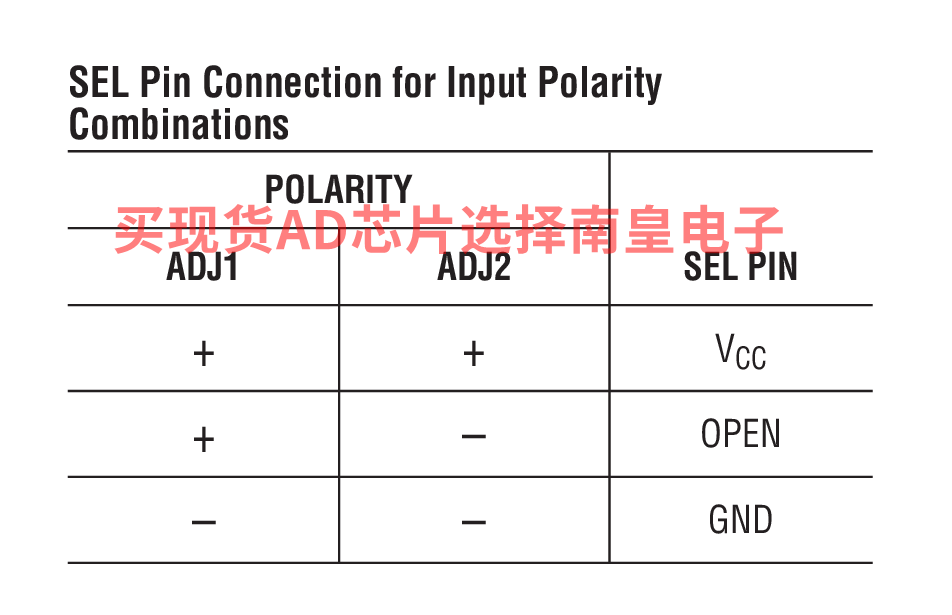

引脚可选的输入极性实现了负电压和 OV 监视
保证门限准确度：±1.5%
用于高电压操作的 6.5V 并联稳压器
50μA 的低静态电流
用于负电源失调的缓冲 1V 基准
输入干扰抑制
可调复位超时周期
可选的内部超时节省了元件
漏极开路 RST 输出
用于 2.5V、3.3V、5V 系统的准确 UVLO (欠压闭锁)
超低电压复位：VCC = 0.5V 得到保证

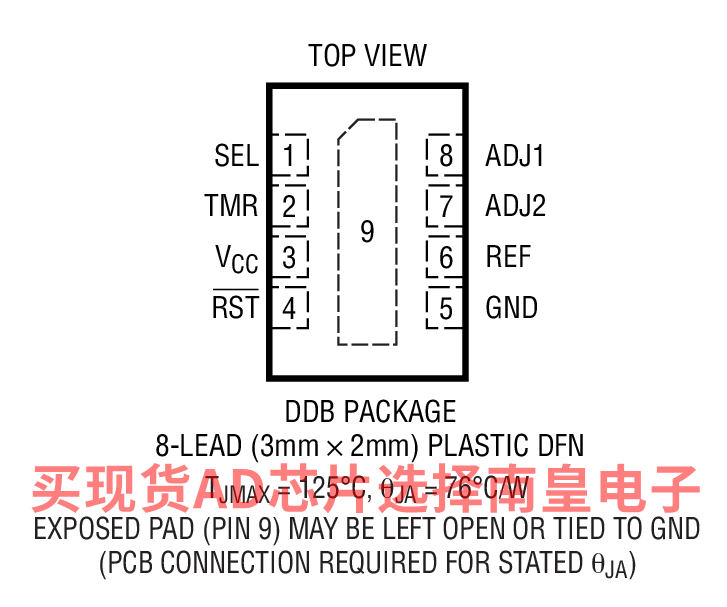

节省空间的 8 引脚 TSOT-23 和 3mm x 2mm DFN 封装

LTC2909具体的完整产品型号参数及价格（美元）：

LTC2909CDDB-2.5#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CDDB-2.5#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CDDB-3.3#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CDDB-3.3#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CDDB-5#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CDDB-5#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-2.5#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-2.5#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-3.3#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-3.3#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-5#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909CTS8-5#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.08（100-499个）；1.79（1000+个）

LTC2909IDDB-2.5#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909IDDB-2.5#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909IDDB-3.3#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909IDDB-3.3#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909IDDB-5#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909IDDB-5#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-2.5#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-2.5#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-3.3#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-3.3#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-5#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909ITS8-5#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.12（1000+个）

LTC2909的评估套件：
