LTC2864的基本参数
  • 制造厂商:AD
  • 产品类别:RS-232-RS-422-RS-485
  • 技术类目:接口RS-485和RS-422
  • 功能描述:具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2864的产品详情:

LTC2862 / LTC2863 / LTC2864 / LTC2865 是采用 3V 至 5.5V 工作电源的低功率、20Mbps 或 250kbps RS485 / RS422 收发器,在所有的操作模式 (包括断电) 中,这些器件均可在数据传输线路上提供 ±60V 的过压故障保护。在 LTC2865 的逻辑可选 250kbps 模式以及 LTC2862 ~ LTC2864 的 250kbps 版本中,可提供转换速率受限的低 EMI 数据传输。增强型 ESD 保护使这些器件能在收发器接口引脚上承受 ±15kV HBM,而不会发生器件锁断或损坏。

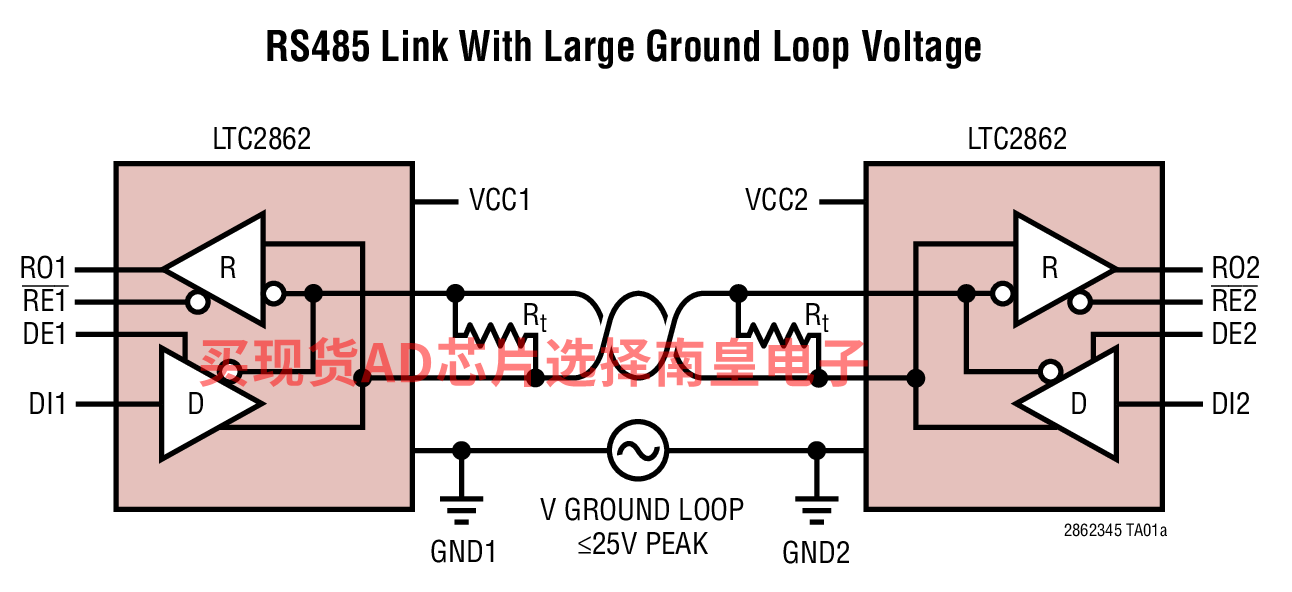

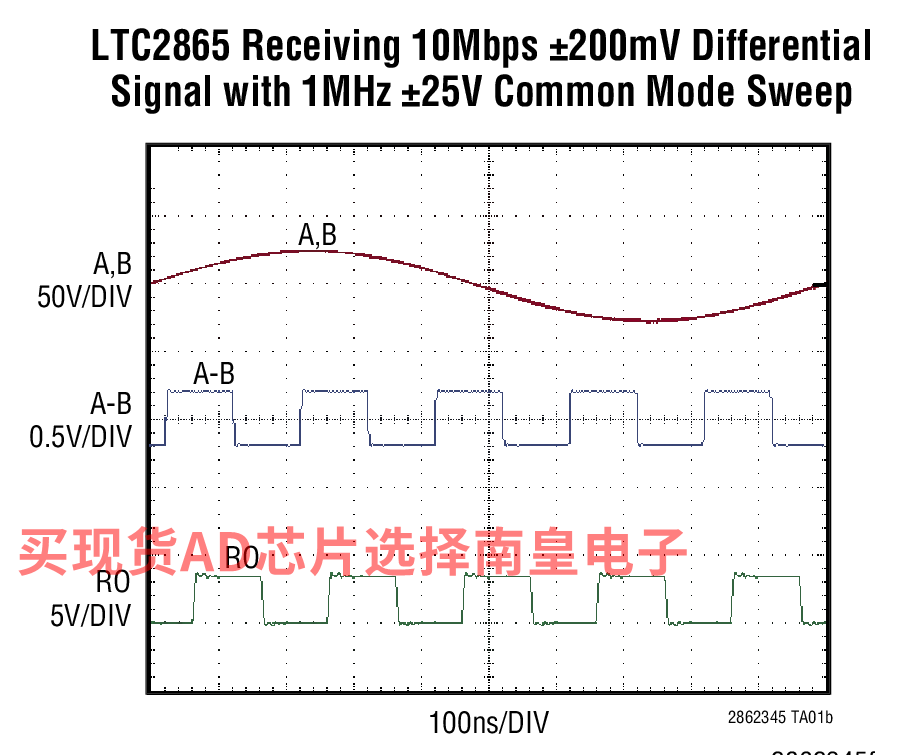

±25V 的扩展输入共模范围和全面的故障保险操作改善了电噪声环境下以及存在大的接地环路电压时的数据通信可靠性。


应用

  • 监控与数据采集 (SCADA)
  • 工业控制和仪表网络
  • 汽车和交通运输电子
  • 楼宇自动化、安保系统和 HVAC
  • 医疗设备
  • 照明和声音系统控制

LTC2864的优势和特点:
  • 提供了至 ±60V 的过压线路故障保护
  • 3V 至 5.5V 电源电压
  • 20Mbps 或低 EMI 250kbps 数据速率
  • ±15kV ESD (在接口引脚),±8kV (在所有其他引脚)
  • 扩展共模范围:±25V
  • 保证故障保险接收器操作
  • 高输入阻抗支持 256 个节点
  • 1.65V 至 5.5V 逻辑电源引脚 (VL) 用于提供灵活的数字接口 (LTC2865)
  • 可提供 MP 等级器件选项 (–55°C 至 125°C)
  • 完全平衡的差分接收器门限用于实现低占空比失真
  • 电流限制驱动器和热停机
  • 引脚与 LT1785 和 LT1791 兼容
  • 采用 DFN 封装和有引线封装

LTC2864具体的完整产品型号参数及价格(美元):

LTC2864CDD-1#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CDD-1#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CDD-2#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CDD-2#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CS-1#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CS-1#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CS-2#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864CS-2#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HDD-1#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HDD-1#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HDD-2#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HDD-2#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HS-1#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HS-1#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HS-2#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864HS-2#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IDD-1#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IDD-1#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IDD-2#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IDD-2#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IS-1#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IS-1#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IS-2#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864IS-2#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.11(100-499个);1.84(1000+个)

LTC2864MPS-1#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-55 to 125C,AD官网报价:4.24(100-499个);3.67(1000+个)

LTC2864MPS-1#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-55 to 125C,AD官网报价:4.24(100-499个);3.67(1000+个)

LTC2864MPS-2#PBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,55,工作温度:-55 to 125C,AD官网报价:4.24(100-499个);3.67(1000+个)

LTC2864MPS-2#TRPBF,封装:14-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-55 to 125C,AD官网报价:4.24(100-499个);3.67(1000+个)

轻松满足您的AD芯片采购需求
LTC2864的评估套件:

EVAL-RS485FDEBZ:标准RS-485全双工(14引脚SOIC封装)评估板EVAL-RS485FDEBZ

EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O,以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z(全双工总线)可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接(A至Y、B至Z),以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉(偏置电阻)提供封装,以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
