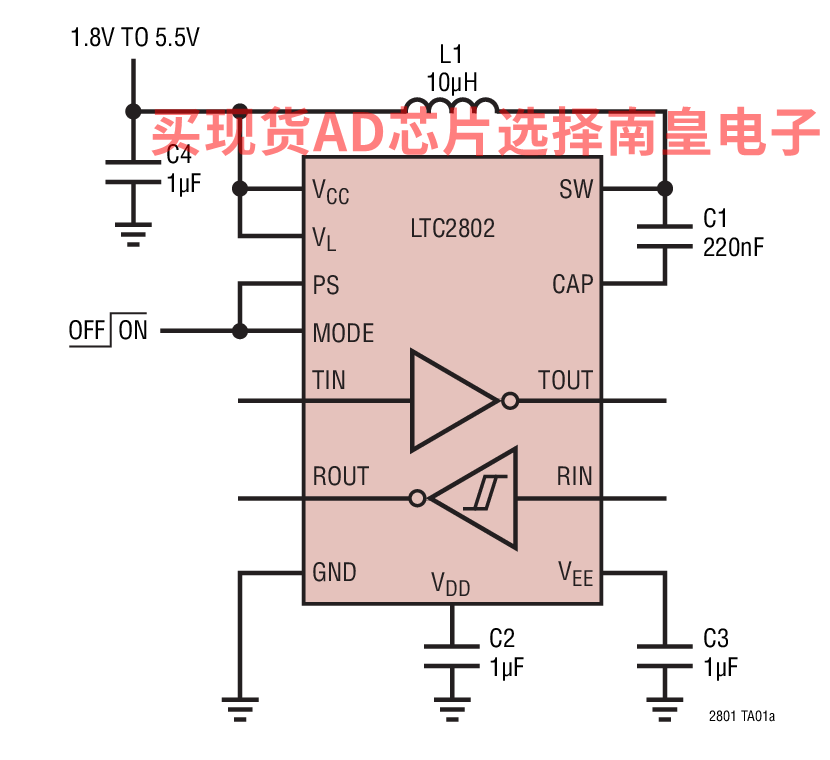

LTC2801/LTC2802/LTC2803/LTC2804均为单通道和双通道RS-232收发器，采用窄体SSOP和芯片级DFN封装。所有器件的电源电压范围为1.8V至5.5V，可以直接采用两个碱性电池、NiCd或NiMH电池工作。集成式DC-DC转换器生成用于驱动RS-232电平的电源。逻辑电源引脚可以很方便地与不同的逻辑电平接口，与DC-DC电源无关。

这些器件兼容TIA/EIA-232-F标准。驱动器输出具有过载保护，可对地短路或提供高达±15V的电压，而不会损坏。为延长电池寿命，接收器可以保持活动状态，在低速下工作，电流仅为15μA。关断模式下，电流进一步降低到1μA。

应用

• 电池供电型系统
• 计算机和消费类电子设备
• 诊断端口

• 电源电压：1.8V至5.5V
• 单通道和双通道收发器
• 高速运行

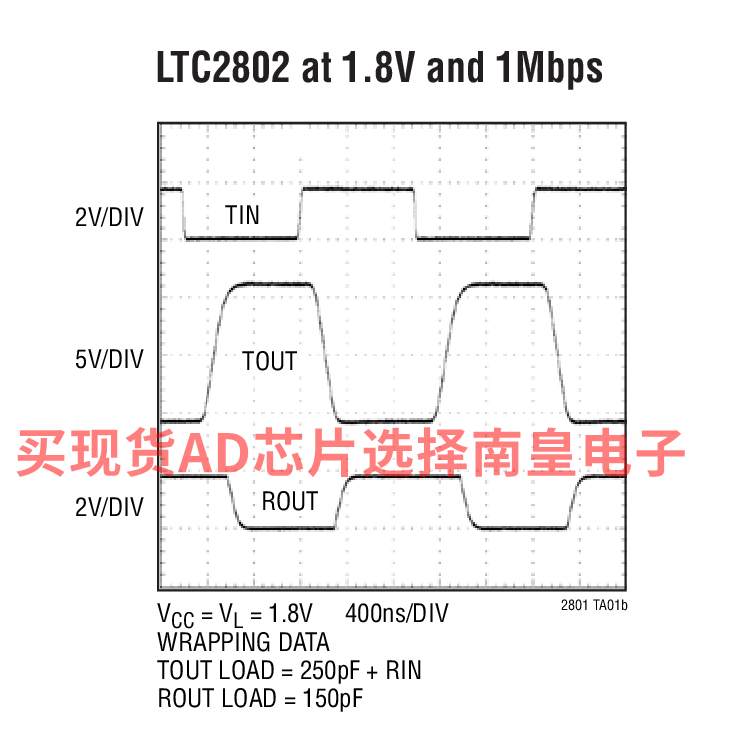

  • 250pF/3kΩ 负载： 1Mbps (LTC2802、LTC2804)
  • 1nF/3kΩ 负载： 250kbps
  • 2.5nF/3kΩ TIA/EIA-232-F 负载： 100kbps
• 低功耗1μA关断和15μA接收器有源模式
• 在 RS-232 接口上未发生±10kV ESD损坏或锁存
• 逻辑电源引脚，轻松实现UART或微处理器电平转换
• 低延迟输出使能支持线路共享和半双工操作
• 符合 RS-232 标准的输出电平
• 小尺寸：

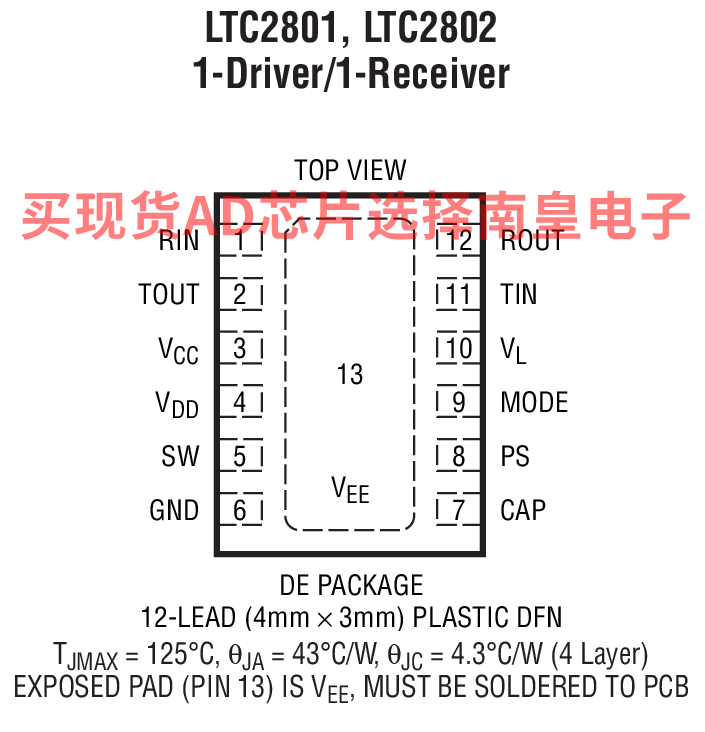

  • LTC2801/LTC2802 4mm x 3mm DFN 封装

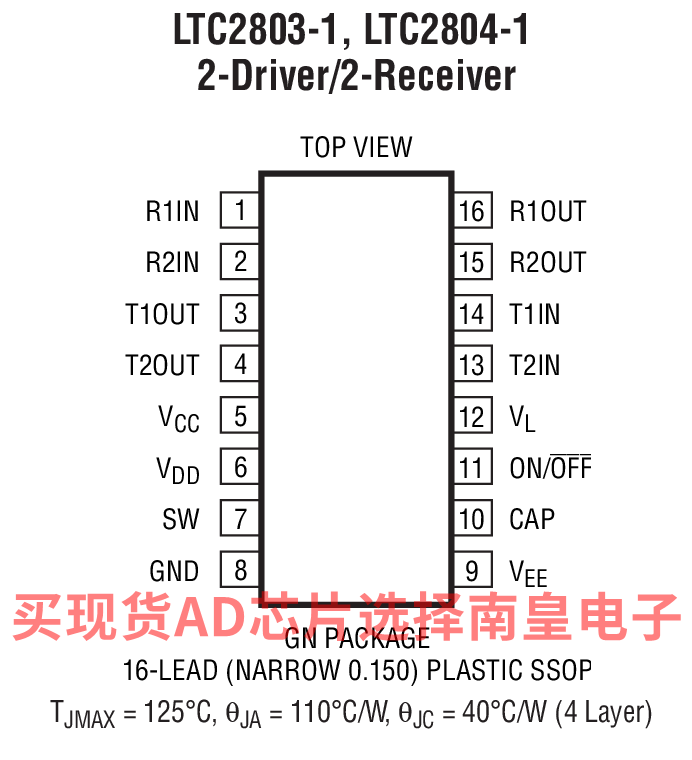

  • LTC2803/LTC2804 窄体 SSOP-16 封装

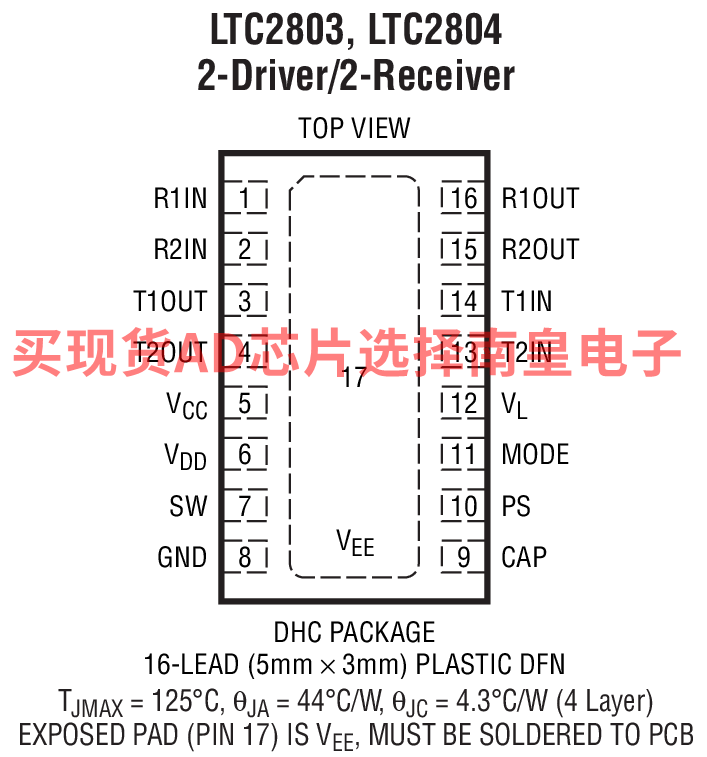

  • 5mm x 3mm DFN 封装

LTC2801CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2801CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2801IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC2801IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC2801CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2801CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2801IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC2801IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.57（100-499个）；2.16（1000+个）
