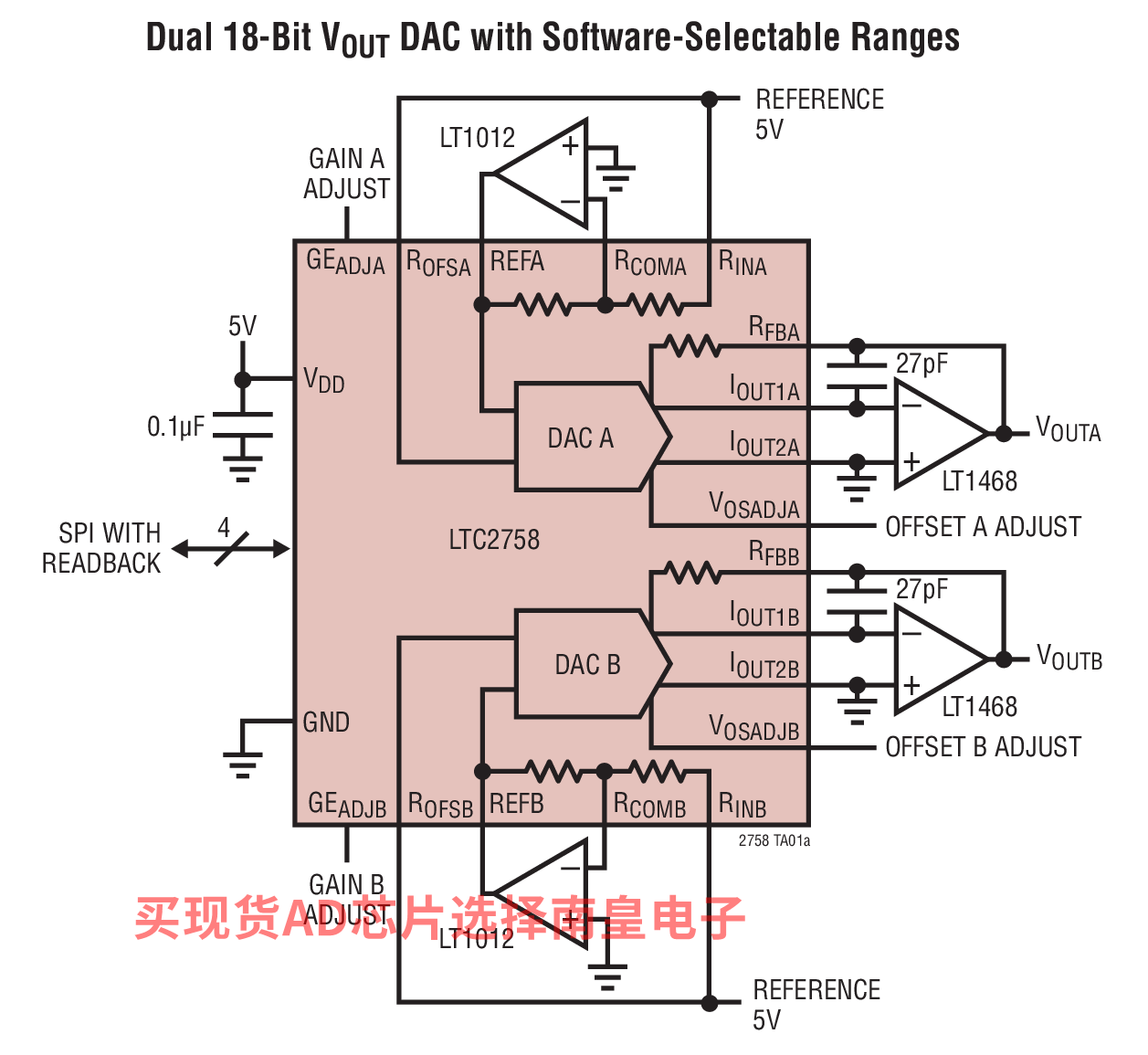

LTC2758 是一款双通道 18 位乘法串行输入、电流输出数模转换器。在未做任何调节的情况下，LTC2758A 在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpan DAC 采用 3V 至 5V 单工作电源，并提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接以在一种输出范围内运作。

可读取任何片内寄存器的内容 (包括 DAC 输出范围设定值)，以在仅仅一个指令周期之内完成验证；而且，假如您变更了寄存器内容，则变更过的寄存器将在下一个指令周期中被自动回读。

另外，该器件还提供了压控偏移和增益调节功能；而且，上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V，而这与输出范围无关。

• 仪表
• 医疗设备
• 自动测试设备
• 过程控制和工业自动化



• 最大 18 位 INL 误差：在整个温度范围内为 ±1LSB
• 可通过编程或引脚搭接提供 6 种输出范围：0V 至 5V、0V 至 10V、–2.5V 至 7.5V、±2.5V、±5V、±10V
• 在整个温度范围内可保证单调
• 低干扰脉冲：0.4nV•s (3V)，2nV•s (5V)
• 18 位稳定时间：2.1μs
• 2.7V 至 5.5V 单电源操作
• 1μA 最大电源电流
• 电压控制型偏移和增益修整
• 具所有寄存器回读功能的串行接口
• 清至 0V 或上电复位至 0V (这与输出范围无关)

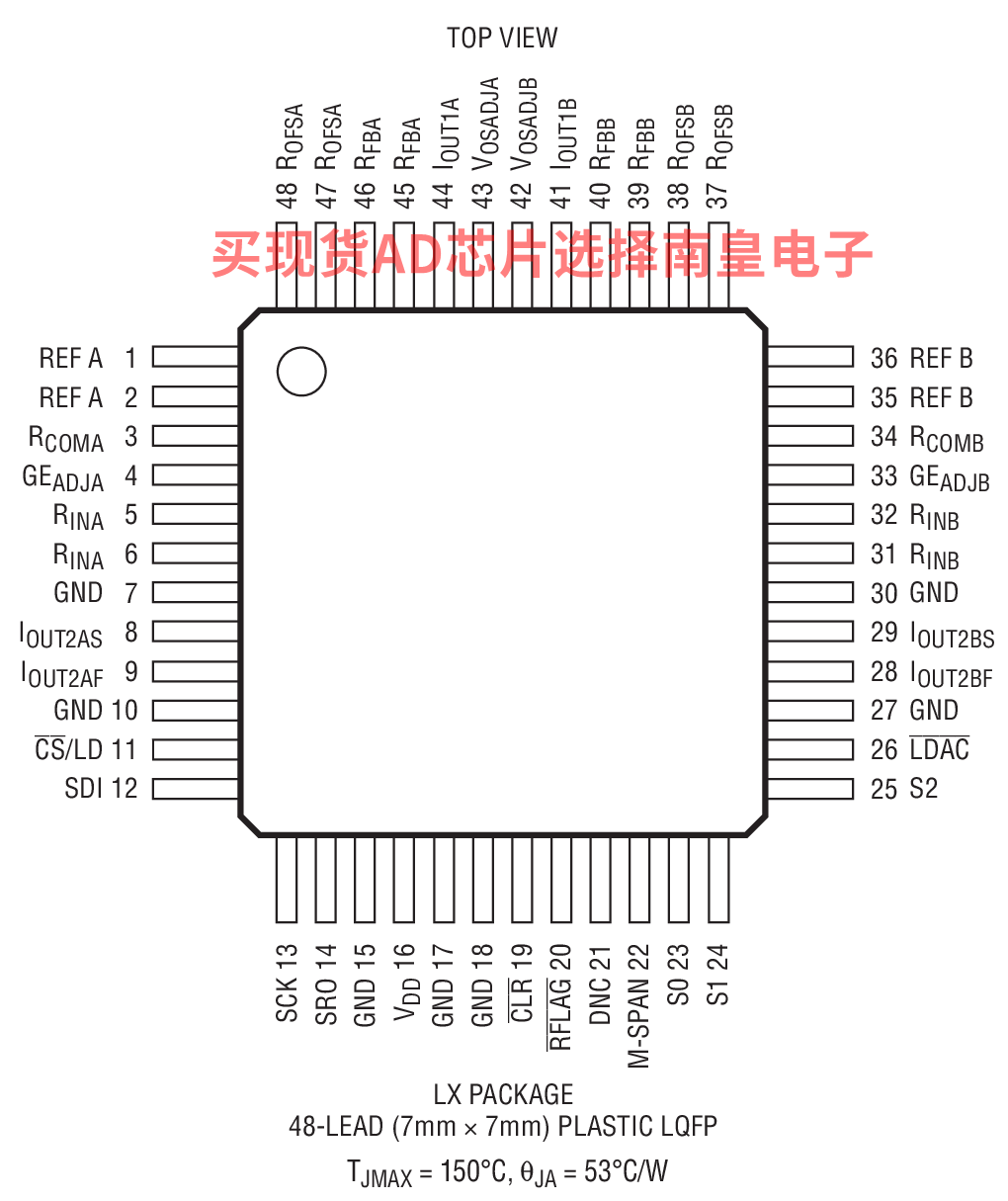

• 48 引脚 7mm x 7mm LQFP 封装



LTC2758ACLX#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：56.67（100-499个）；46.67（1000+个）

LTC2758AILX#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：65.18（100-499个）；53.68（1000+个）

LTC2758BCLX#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：37.29（100-499个）；30.7（1000+个）

LTC2758BILX#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：42.88（100-499个）；35.31（1000+个）

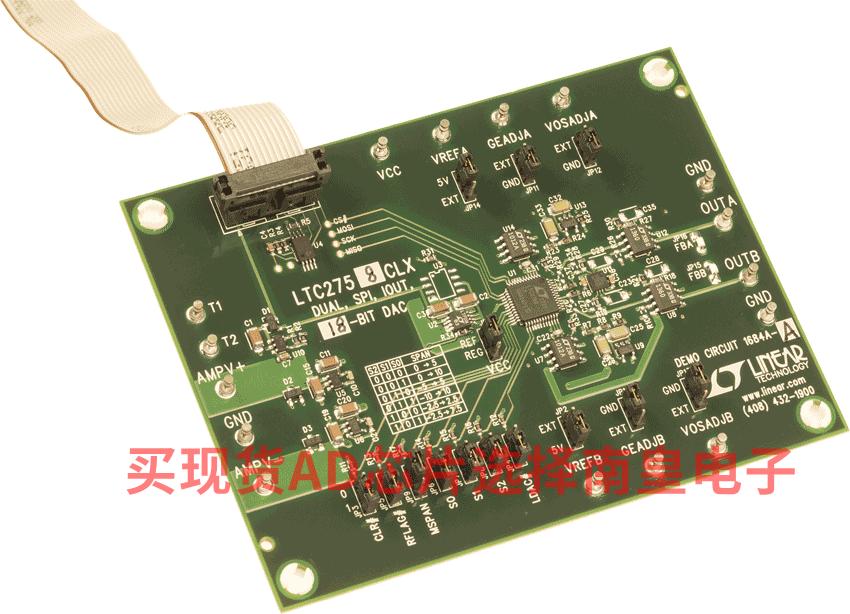

DC1684A-A：LTC2758 Dual 18-Bit SoftSpan IOUT DAC with Serial SPI Interface Demo Board, requires DC590B

DC1684A-A: Demo Board for the LTC2758 Dual Serial 18-Bit SoftSpan IOUT DACs.
