LTC2754（四通道 12 位 SoftSpan IOUT DAC）-AD代理

LTC2754的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电流输出DAC
功能描述：四通道 12 位 SoftSpan IOUT DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2754的产品详情：

LTC2754 是一个四通道 12 位和 16 位乘法串行输入、电流输出数模转换器系列。它们采用单 3V 至 5V 工作电源，并在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2754A-16 在整个温度范围内提供了完整的 16 位性能 (±1LSB INL 和 DNL，最大值)。这些 SoftSpan DAC 提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接在一种输出范围内运作。

所有片内寄存器的内容 (包括 DAC 输出范围设定值) 仅需一个指令周期便能完成验证；而且，如果您改变了任何寄存器，则将在下一个指令周期中自动对该寄存器进行回读。

这些器件还提供了电压控制型偏移和增益调节功能；而且，上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V (这与输出范围无关)。

应用

高分辨率偏移和增益调节
过程控制和工业自动化
自动测试设备
据采集系统

LTC2754的优势和特点：

可通过编程或引脚搭接来提供 6 种输出范围：
0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V

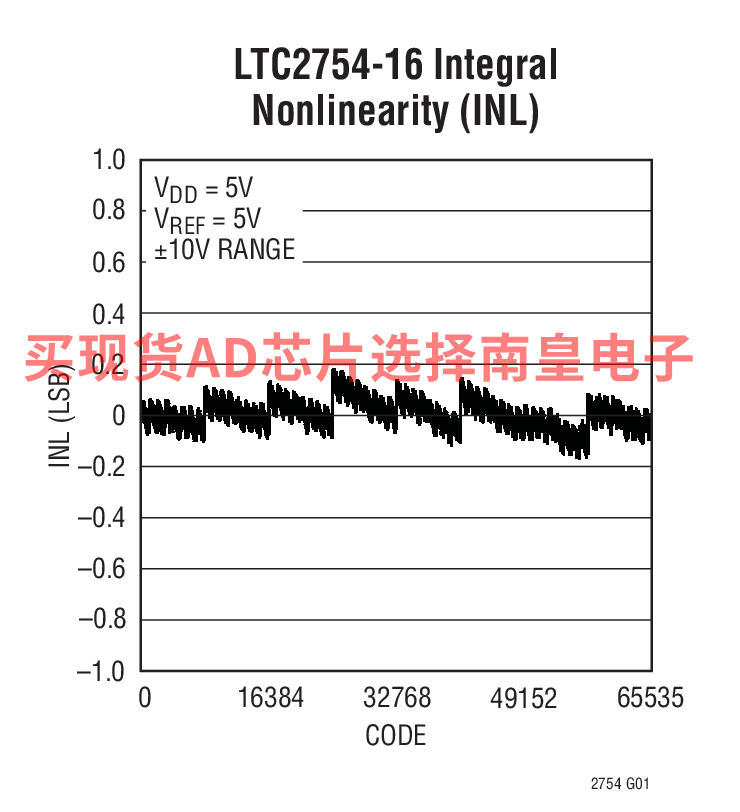

最大 16 位 INL 误差：在整个温度范围内为 ±1LSB
在整个温度范围内保证单调
低干扰脉冲：0.26nV•s (3V)，1.25nV•s (5V)
所有片内寄存器的串行回读
最大值为 1μA 的低电源电流
2.7V 至 5.5V 单电源操作
16 位稳定时间：2μs
电压控制型偏移和增益修整
清至 0V 或上电复位至 0V (这与输出范围无关)

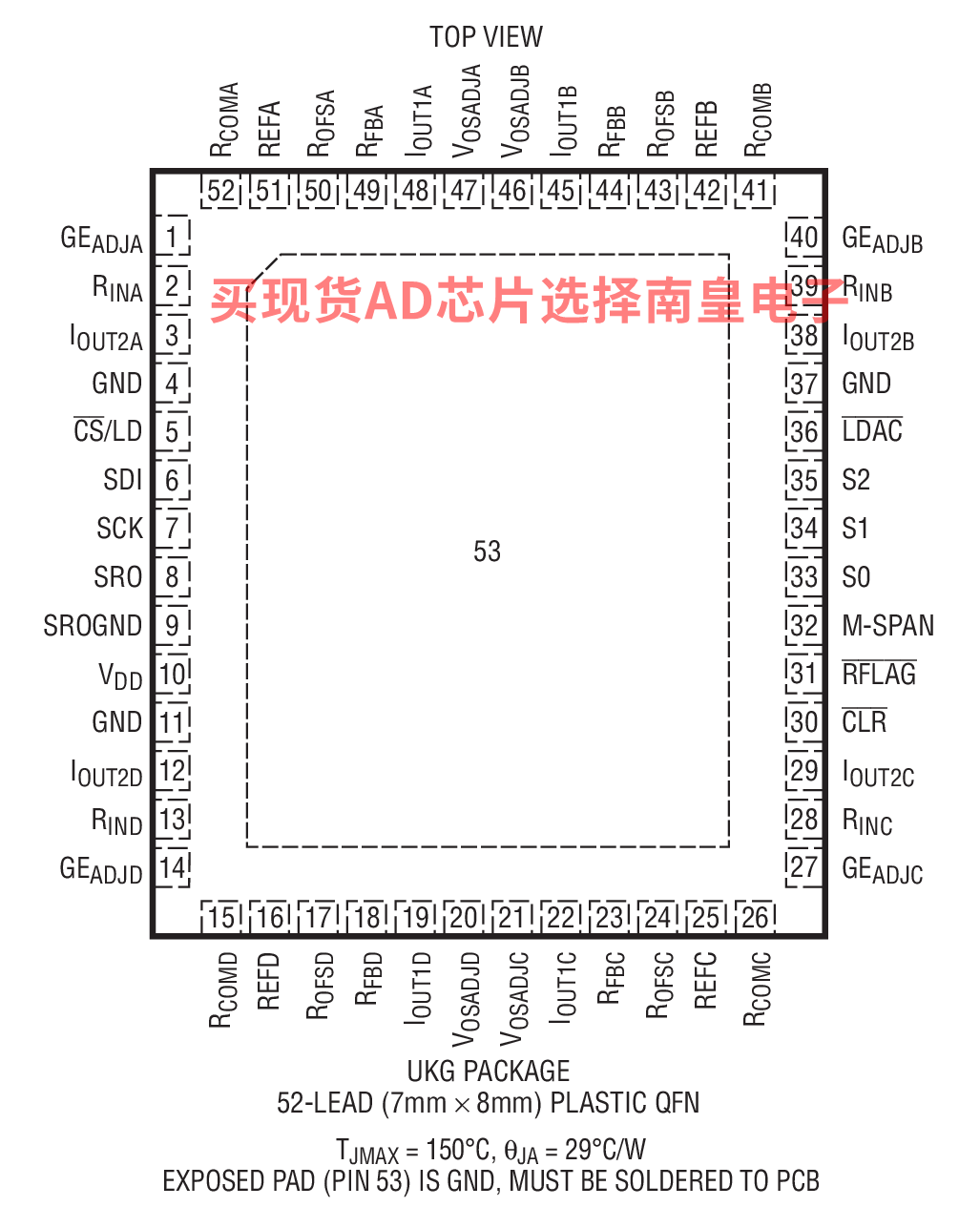

52 引脚 7mm x 8mm QFN 封装

LTC2754具体的完整产品型号参数及价格（美元）：

LTC2754ACUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：26.42（100-499个）；21.74（1000+个）

LTC2754ACUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：26.42（100-499个）；21.74（1000+个）

LTC2754AIUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：31.69（100-499个）；26.07（1000+个）

LTC2754AIUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：31.69（100-499个）；26.07（1000+个）

LTC2754BCUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：23.96（100-499个）；19.7（1000+个）

LTC2754BCUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：23.96（100-499个）；19.7（1000+个）

LTC2754BIUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：28.72（100-499个）；23.63（1000+个）

LTC2754BIUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：28.72（100-499个）；23.63（1000+个）

LTC2754CUKG-12#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2754CUKG-12#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2754IUKG-12#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：14.77（100-499个）；12.14（1000+个）

LTC2754IUKG-12#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：14.77（100-499个）；12.14（1000+个）

LTC2754的评估套件：

DC1546A：LTC2754-16: 16-Bit, Quad Serial, SoftSpan, 1LSB INL IOUT DAC, Requires DC590

DC1546A: Demo Board for LTC2754-16 Quad 16-Bit SoftSpan IOUT DACs.

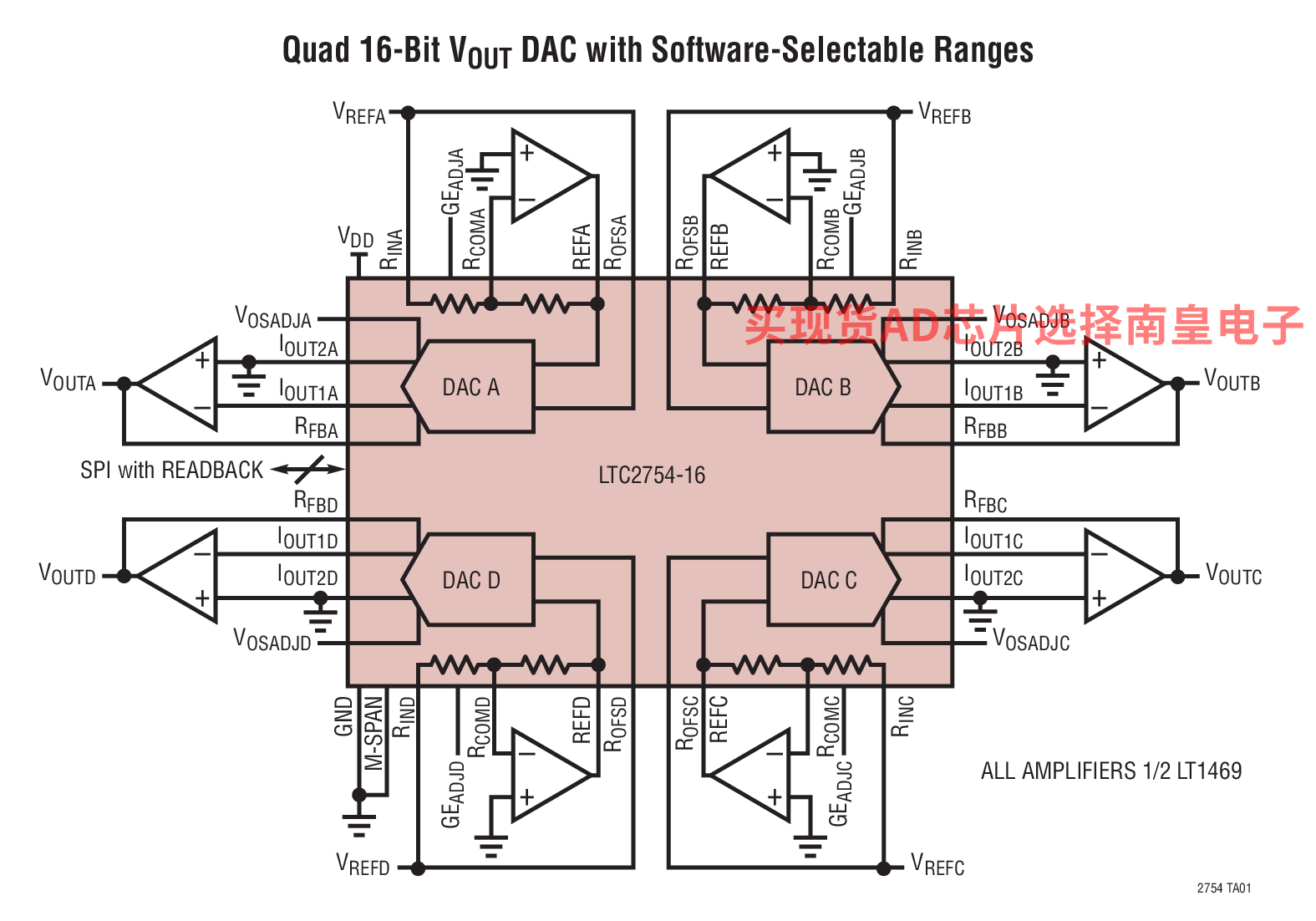

LTC2754的电路图解：

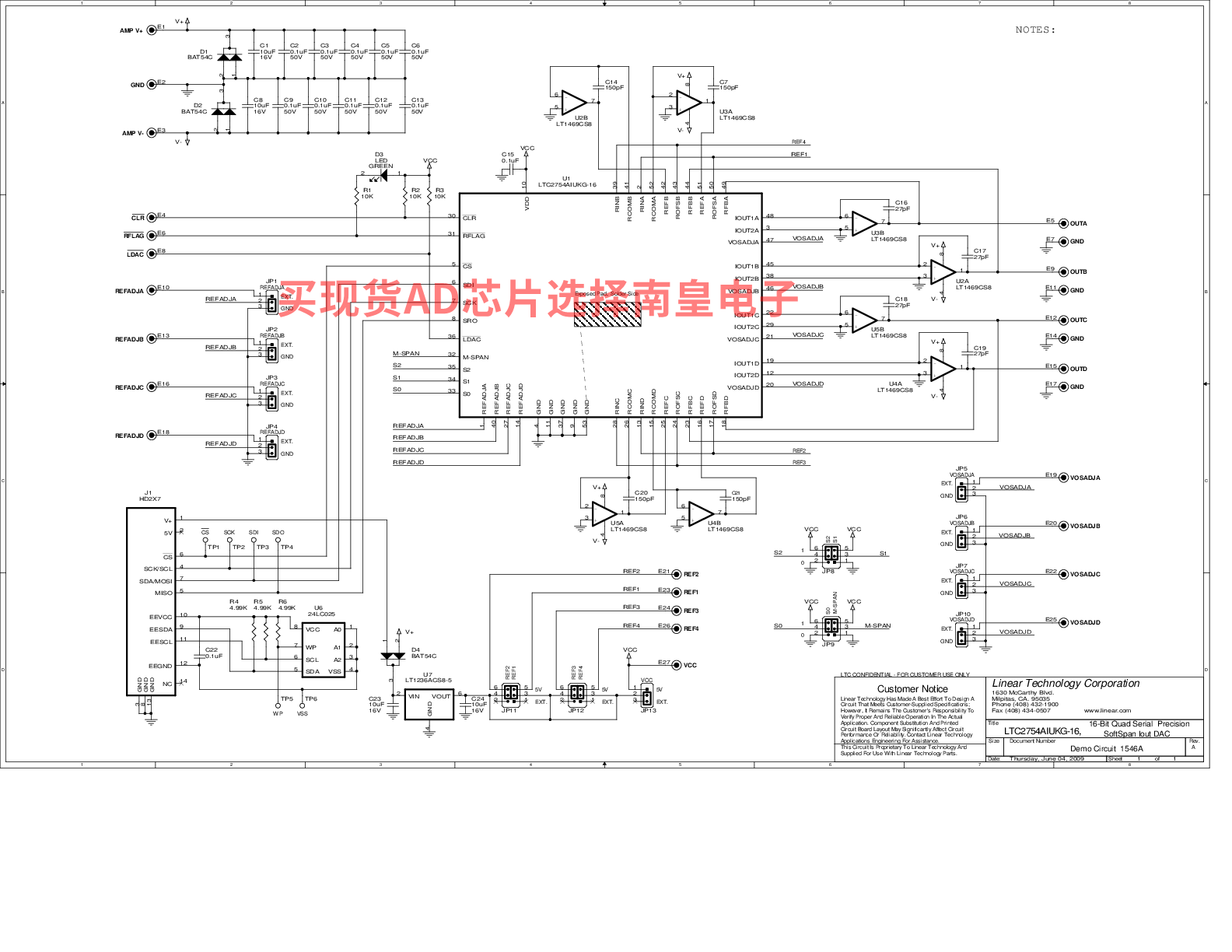

LTC2754的评估套件：
