LTC2751（具并行 I/O 的电流输出 12 位 SoftSpan DAC）-AD代理

LTC2751的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电流输出DAC
功能描述：具并行 I/O 的电流输出 12 位 SoftSpan DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2751的产品详情：

LTC2751 是一个 12 位、14 位和 16 位乘法并行输入、电流输出 DAC 系列。它们采用 2.7V 至 5.5V 单工作电源。所有器件均在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2751A-16 在整个温度范围内提供了 16 位性能 (±1LSB INL 和 DNL)。这些 SoftSpan DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围，也可通过引脚搭接来在一种输出范围内运作。

这些器件采用了一个双向输入 / 输出并行接口，从而实现了任何片内寄存器的回读。一个上电电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。

应用

高分辨率偏移和增益调节
过程控制和工业自动化
自动测试设备
数据采集系统

LTC2751的优势和特点：

6 种可设置输出范围：
- 单极：0V 至 5V，0V 至 10V
- 双极：±5V、±10V、±2.5V、-2.5V 至 7.5V
最大 16 位 INL 误差：±1LSB (在整个温度范围)
低电源电流 (最大值为 1μA)
在整个温度范围内可保证单调
低干扰脉冲：1nV•s
2.7V 至 5.5V 单电源操作
2μs 稳定时间 (至 ±1LSB)
基准输入：±15V
具所有寄存器回读功能的并行接口
异步 CLR 引脚在任何输出范围内将 DAC 输出清至 0V
上电复位至 0V

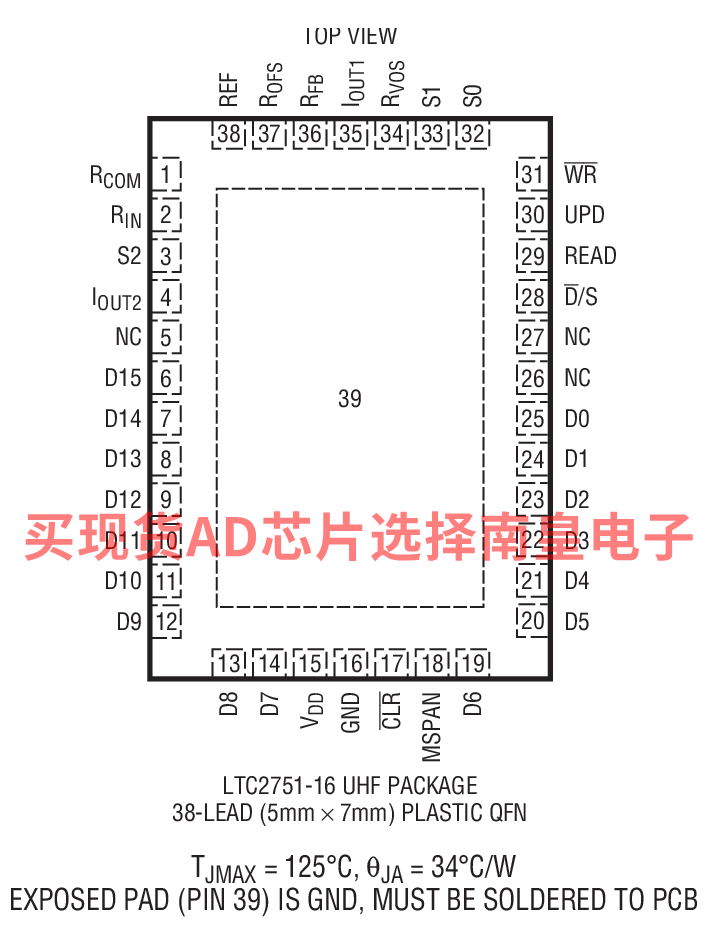

38 引脚 5mm x 7mm QFN 封装

LTC2751具体的完整产品型号参数及价格（美元）：

LTC2751ACUHF-16#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：13.24（100-499个）；10.96（1000+个）

LTC2751ACUHF-16#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：13.24（100-499个）；10.96（1000+个）

LTC2751AIUHF-16#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：15.87（100-499个）；13.13（1000+个）

LTC2751AIUHF-16#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.87（100-499个）；13.13（1000+个）

LTC2751BCUHF-16#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：11.39（100-499个）；9.42（1000+个）

LTC2751BCUHF-16#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.39（100-499个）；9.42（1000+个）

LTC2751BIUHF-16#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：13.64（100-499个）；11.29（1000+个）

LTC2751BIUHF-16#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.64（100-499个）；11.29（1000+个）

LTC2751CUHF-12#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）

LTC2751CUHF-12#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）

LTC2751CUHF-14#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2751CUHF-14#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2751IUHF-12#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.99（100-499个）；6.6（1000+个）

LTC2751IUHF-12#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.99（100-499个）；6.6（1000+个）

LTC2751IUHF-14#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：10.46（100-499个）；8.65（1000+个）

LTC2751IUHF-14#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.46（100-499个）；8.65（1000+个）

LTC2751的评估套件：

DC1110A：LTC2751-16: 16-bit, Single, SoftSpan, 1LSB INL IOUT DAC, requires DC590

DC1110A - Demo Board for:
LTC2751-16 - Current Output 16-Bit SoftSpan DACs with Parallel I/O

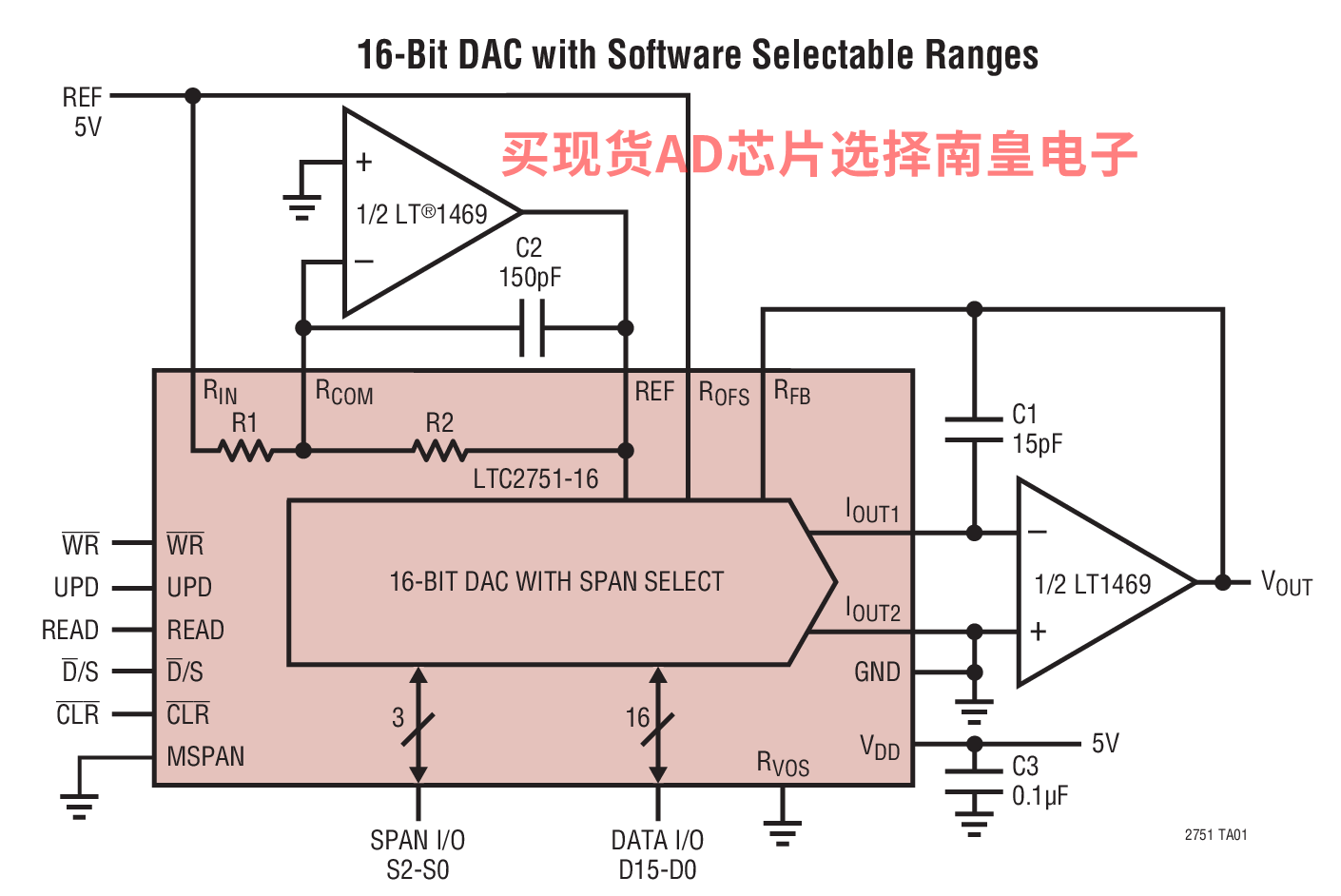

LTC2751的电路图解：

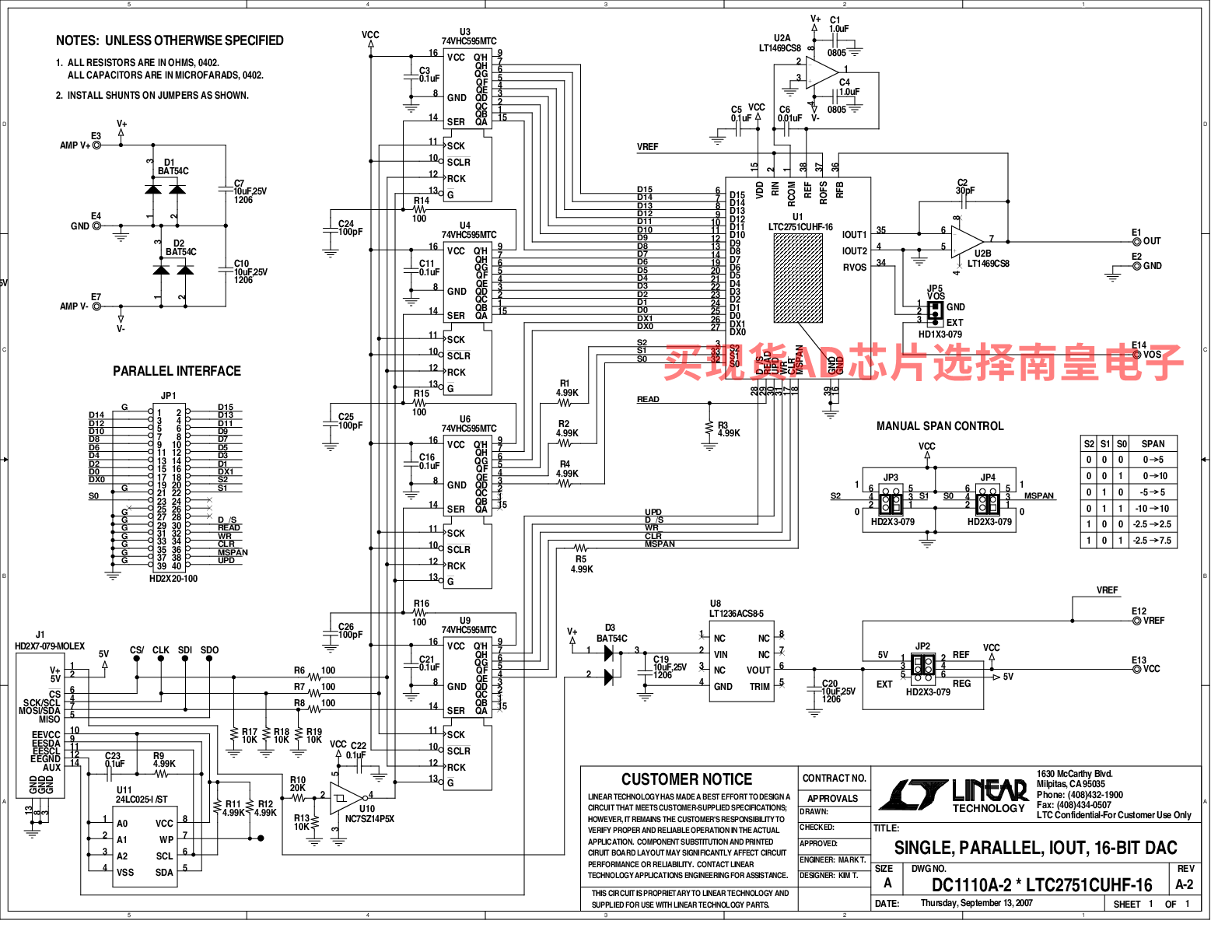

LTC2751的评估套件：
