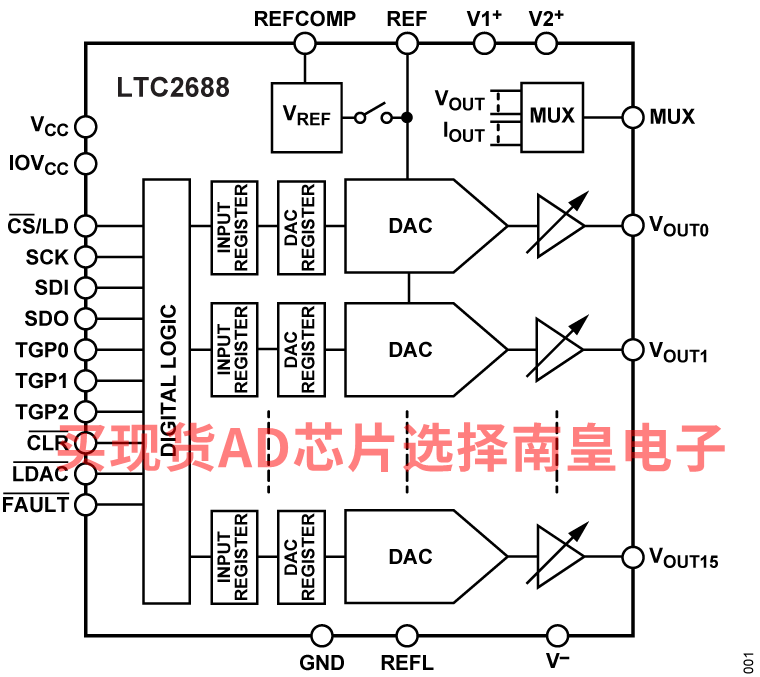

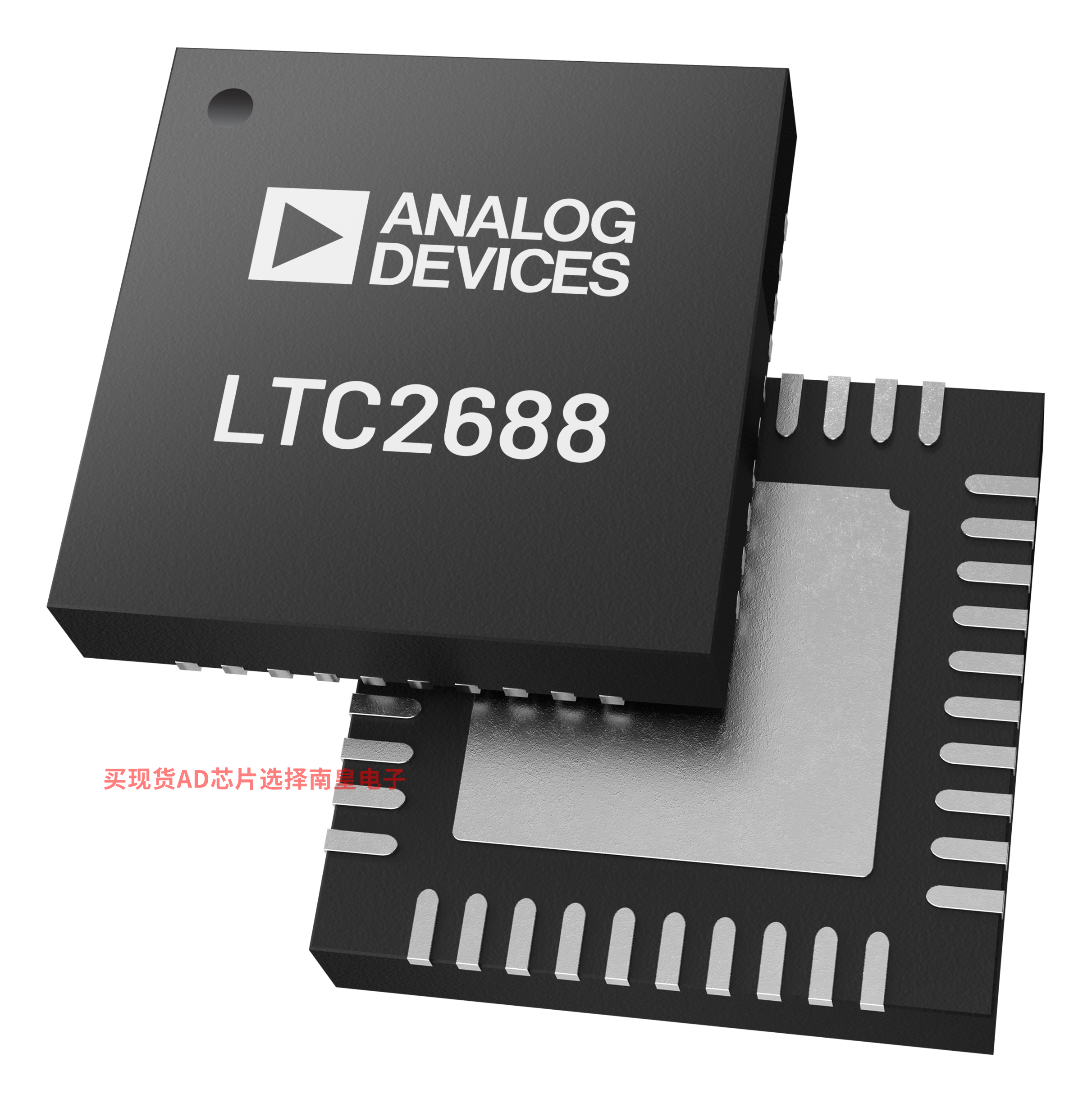

LTC2688 是一款具有集成精密基准电压源的 16 通道、16 位、±15V 数模转换器 (DAC)。LTC2688 保证单调并具有内置轨到轨输出缓冲区，可提供或吸收高达 20mA 的电流。SoftSpan DAC 提供五个高达±15 V 的输出范围。每个通道的范围都可以独立编程。

内部 4.096 V 精密基准电压源设定输出电压的精度。外部基准电压源可用于附加范围选项。三个切换引脚支持输入寄存器 A 和输入寄存器 B 在多个频率下切换或正弦抖动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。

可编程偏移和增益寄存器提高了 DAC 输出的精度。

串行外设接口 (SPI) 和兼容 MICROWIRE 的 3 线串行接口，可在低至 1.71 V 的逻辑电平和高达 50 MHz 的时钟速率下运行。

应用

• 光学网络
• 仪器仪表
• 数据采集
• 自动测试设备
• 过程控制和工业自动化

• 16 个独立的 SoftSpan DAC
• 可独立编程的输出范围：0 V 至 5 V、0 V 至 10 V、±5 V、±10 V、±15 V
• 所有范围的全 16 位分辨率
• 灵活的单电源或双电源操作
• 最大 INL 误差：±3 LSB
• ±5 ppm/°C时，精密基准电压源为 4.096 V（最大值）

• 使用多达 3 个切换引脚的 A/B 切换或正弦抖动
• 用于输出电压和负载电流检测的多路复用器
• 保证输出驱动 ±20 mA

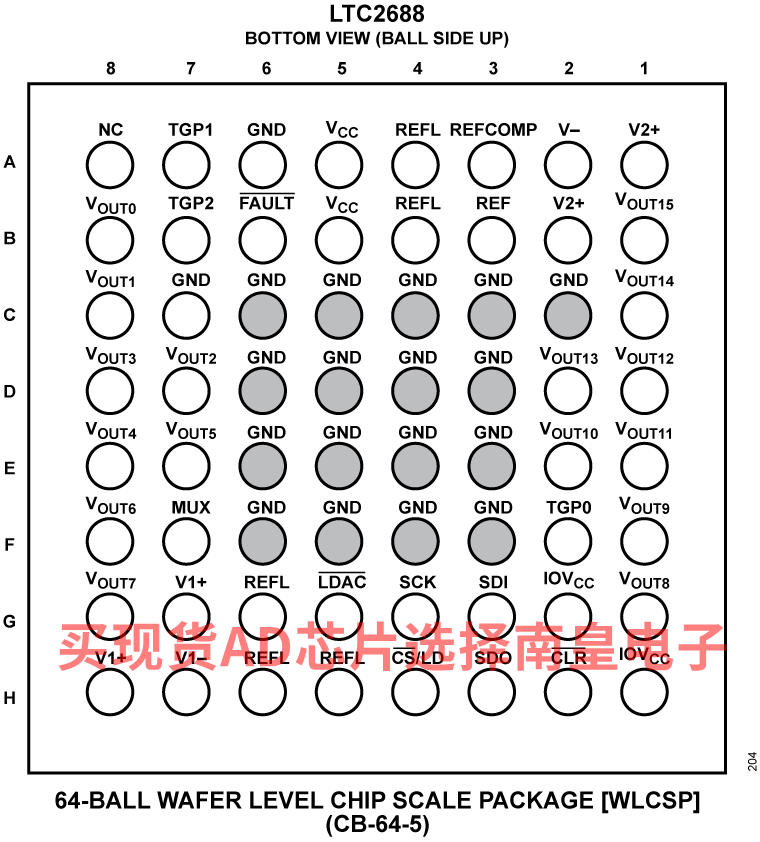

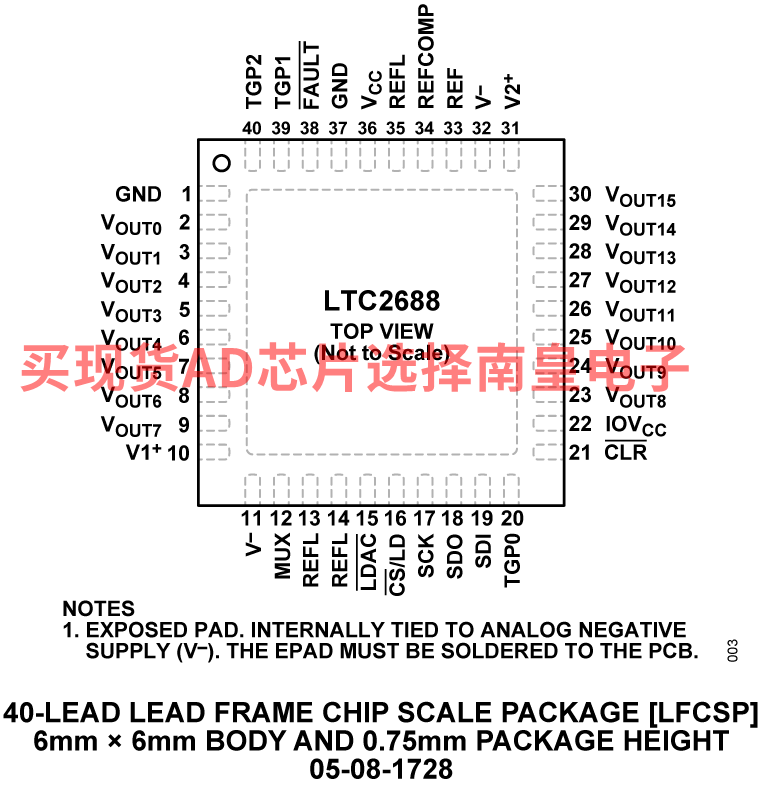

• 6 mm × 6 mm、40 引脚 LFCSP 和 3.5 mm × 3.5 mm、64 球 WLCSP

LTC2688CUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：0 to 70C，AD官网报价：38.74（100-499个）；32.84（1000+个）

LTC2688CUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：38.74（100-499个）；32.84（1000+个）

LTC2688HUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：40.05（100-499个）；33.95（1000+个）

LTC2688HUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：40.05（100-499个）；33.95（1000+个）

LTC2688IUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：38.95（100-499个）；33.01（1000+个）

LTC2688IUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：38.95（100-499个）；33.01（1000+个）

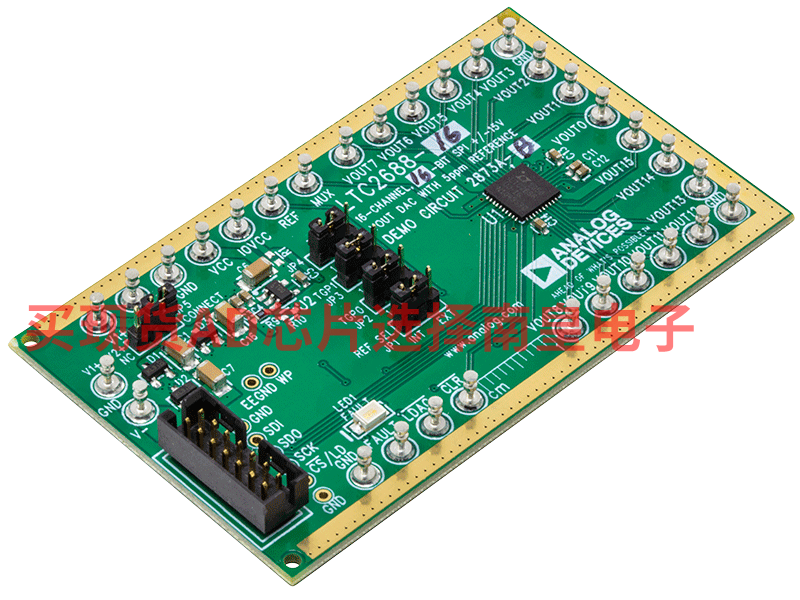

DC2873A：LTC2688 演示板 | 16 通道、16 位电压输出 SoftSpan DAC

DC2873A-B 是一款全功能评估板，用于评估 LTC2688，这是一款 16 通道、精密电压输出数模转换器 (DAC)。

DC2873A-B 通过来自 J1 连接器的串行外设接口 (SPI) 进行控制。SPI 信号通过连接到 DC2873A-B 的带状电缆，从 DC2026C 控制器板发送。

DC2873A-B 使用分析、控制、评估 (ACE) 软件，提供直观的图形用户界面 (GUI)，该界面使用 SPI 接口对 LTC2688 进行配置和控制。

LTC2688 用于各种电压模式偏置应用，例如用于数据通信的光调制器。每个通道的输出电压范围可由软件选择，任何通道都可以路由到 DC2873A-B MUX 引脚，从而允许从外部监控通道电压或电流。

有关 LTC2688 的完整规格，请参阅 LTC2688 数据手册；在使用 DC2873A-B 时，必须同时参阅该数据手册和本用户指南。
