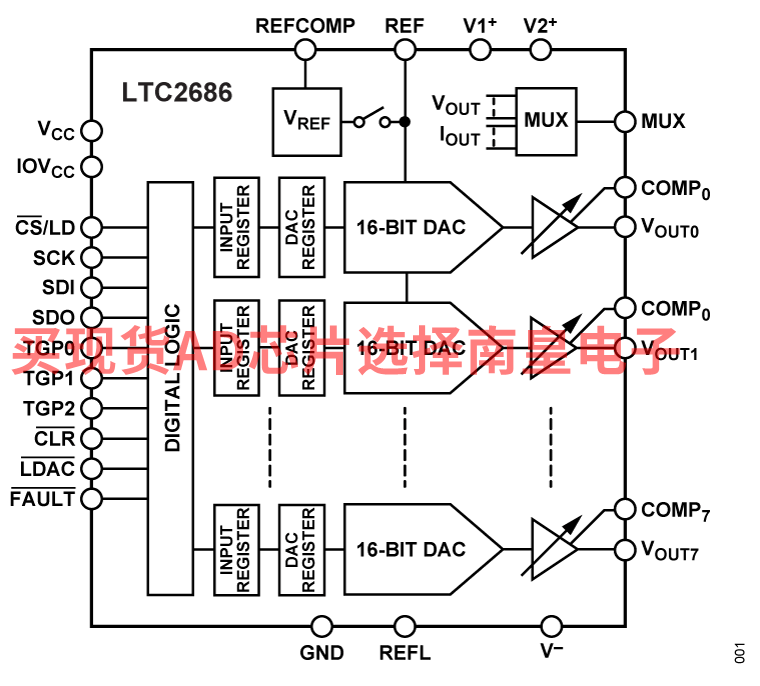

LTC2686是一款集成精密基准电压源的8通道、16位、±15 V数模转换器(DAC)。LTC2686保证单调性，内置轨到轨输出缓冲器，具有55 mA的吸电流或源电流能力。此SoftSpan DAC提供五种高达±15 V的输出范围。每个通道范围可独立编程。

内部4.096 V精密基准电压源可设置输出电压的精度。外部基准电压源可用于其他的范围选项。三个切换引脚支持输入寄存器A和输入寄存器B在多个频率下切换或正弦扰动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。

可编程失调和增益寄存器提高了DAC输出精度。

串行外设接口(SPI)和MICROWIRE兼容的三线串行接口可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。

应用

• 光纤网络
• 仪器仪表
• 数据采集
• 自动测试设备
• 过程控制和工业自动化

• 八个独立的 SoftSpan DAC 通道
• 可独立编程的输出范围：0 V 至 5 V、0 V 至 10 V、±5 V、±10 V、±15 V
• 所有范围的全 16 位分辨率
• 灵活的单电源或双电源操作
• 最大 INL 误差：±3 LSB
• ±10 ppm/°C时，精密基准电压源为 4.096 V（最大值）

• 使用多达 3 个切换引脚的 A/B 切换或正弦抖动
• 用于输出电压和负载电流检测的多路复用器
• 保证输出驱动 ±55 mA

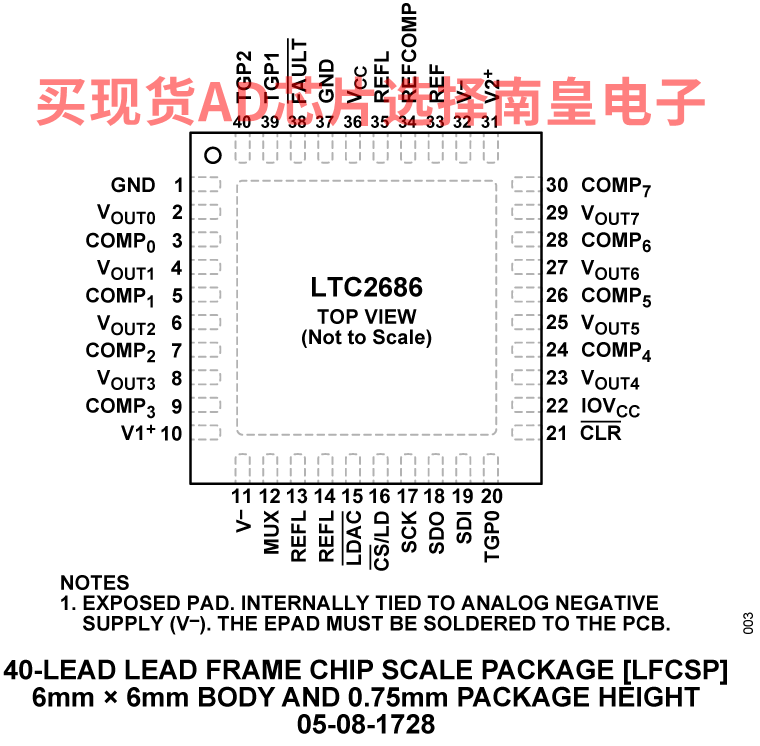

• 6 mm × 6 mm 40 引脚 LFCSP

LTC2686CUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：0 to 70C，AD官网报价：24.91（100-499个）；18.45（1000+个）

LTC2686CUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：18.45（1000+个）

LTC2686HUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：26.99（100-499个）；19.99（1000+个）

LTC2686HUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：19.99（1000+个）

LTC2686IUJ-16#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：26.33（100-499个）；19.5（1000+个）

LTC2686IUJ-16#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：19.5（1000+个）

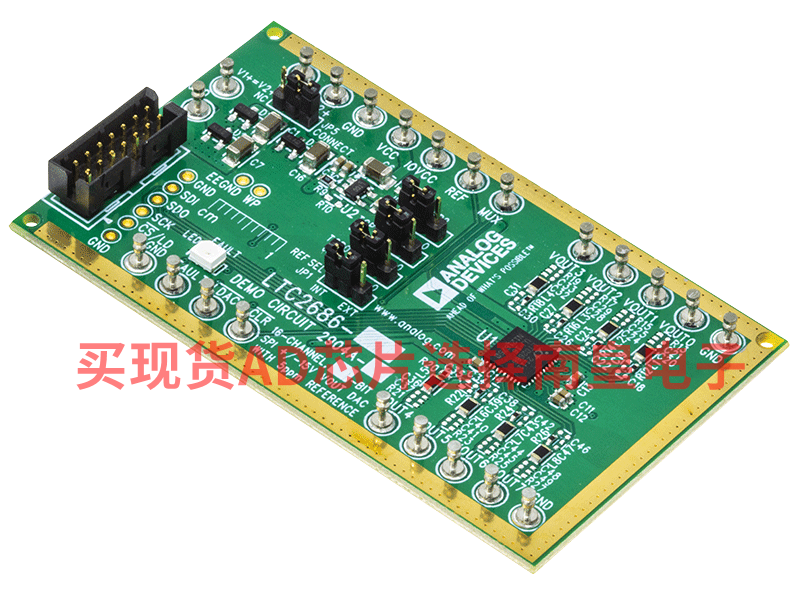

DC2904A：评估LTC2686 8通道、16位电压输出SoftSpan DAC

DC2904A-B是一款全功能评估板，用于评估8通道、精密电压输出数模转换器(DAC) LTC2686。

DC2904A-B通过串行外设接口(SPI)和J1连接器进行控制。SPI信号通过与DC2904A-B相连的扁平电缆从DC2026C控制器板发送。

DC2904A-B通过分析、控制、评估(ACE)软件提供直观的图形用户界面(GUI)，利用SPI接口来配置和控制LTC2686。

LTC2686用于各种电压模式偏置应用，例如用于数据通信的光学调制器。每个通道的输出电压范围可通过软件进行选择，且任何通道均可路由至DC2904A-B MUX引脚，从而允许从外部监控通道电压或电流。

有关LTC2686的完整规格，请参阅LTC2686数据手册；在使用DC2904A-B时，必须同时参阅该数据手册和本用户指南。
