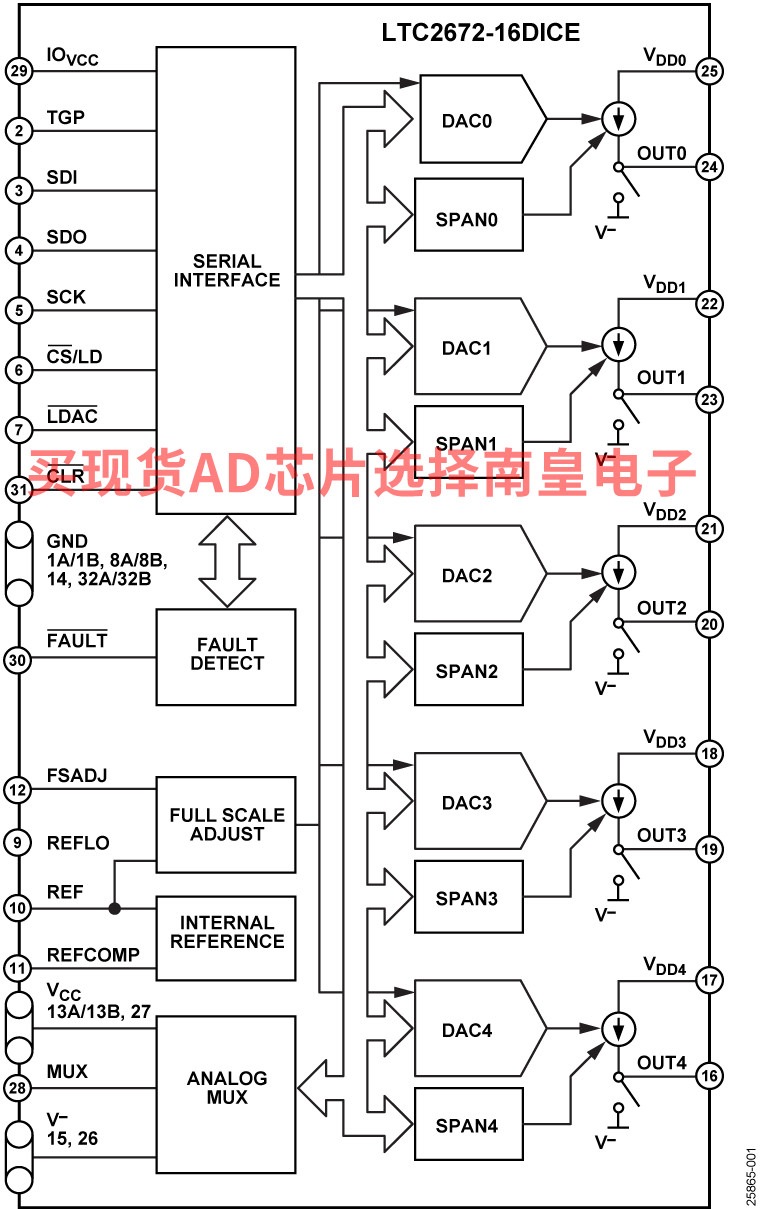

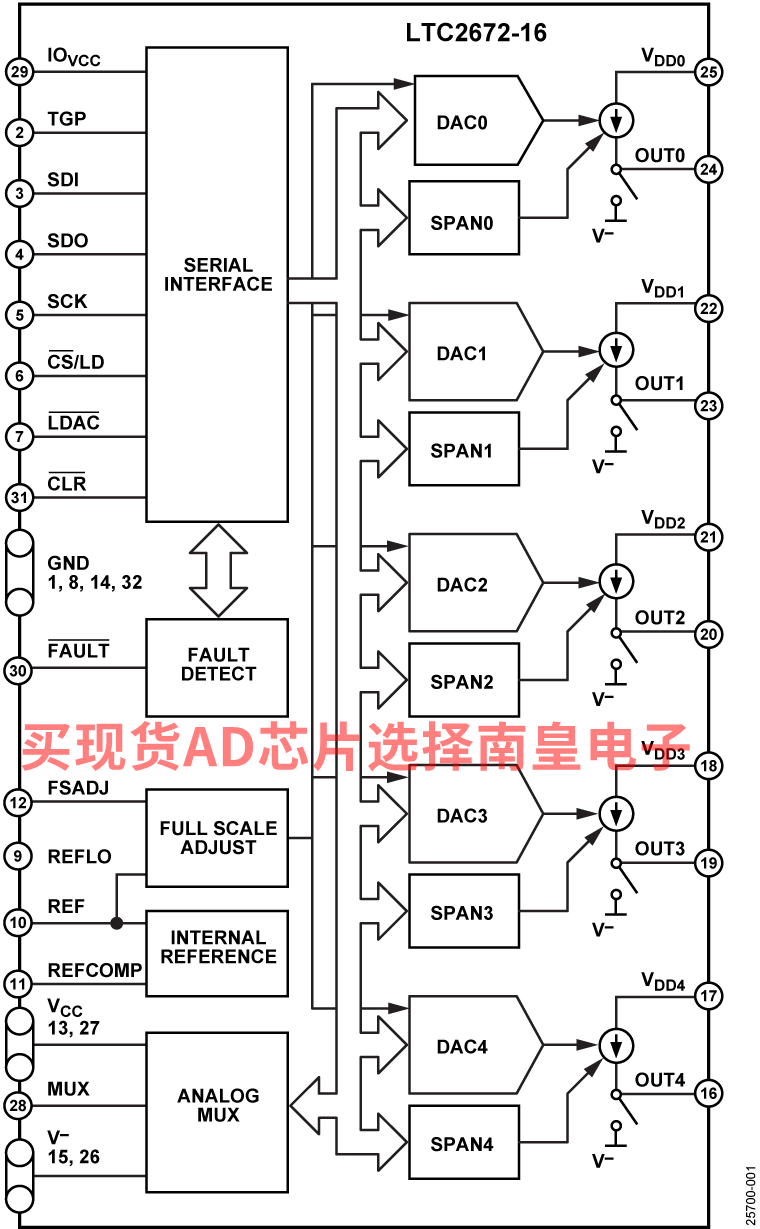

LTC2672-16是一个五通道、16位电流源、数模转换器(DAC)，提供五个高度兼容的电流源输出，并保证在200mA时具有600mV压降。每个通道有八个可编程的电流范围，满量程输出高达300 mA。这些通道可以并联，可以对大电流进行超精细调节，或实现高达1.5 A的组合输出。每个输出通道都有一个专用的电源引脚。每个通道均可在2.1 V至VCC的范围内工作，内部开关可将任何输出连接到可选的负电源。LTC2672-16包括精密集成的1.25V基准电压源（最大值为10ppm/°C），并可选择使用外部基准电压源。三线串行接口兼容串行外设接口(SPI)，可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。

请注意，在本数据手册中，多功能引脚由整个引脚名称或引脚的单一功能指代，如 CS/LD。

应用

• 可调谐激光器
• 半导体光学放大器偏置
• 电阻加热器
• 电流模式偏置

• 每通道可编程输出电流范围：300 mA，200 mA，100 mA，0 mA，25 mA，12.5 mA，6.25 mA 和 3.125 mA
• 2.1 V 至 VCC 灵活输出电源电压
• 灵活的单电源或双电源操作
• 保证 0.6 V 的最大电压差
• 每个输出通道独立供电
• 内部开关可切换到可选负电源

• 所有范围的全 16 位分辨率
• 保证工作温度范围 -40°C 至 125°C（H 级）
• 精密内部基准电压源（最大 VREF 温度系数为 10 ppm/°C）或外部基准电压源
• 模拟多路复用器监控电压和电流
• 通过 SPI 或专用引脚进行 A/B 切换
• 1.71 V 至 VCC 数字 I/O 电源

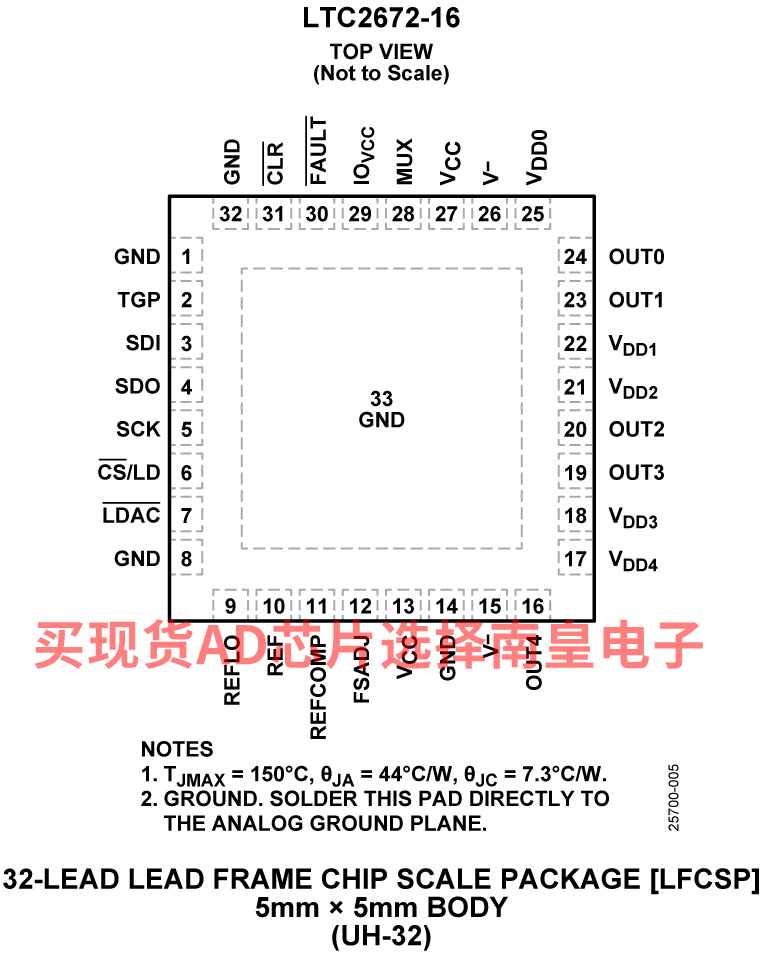

• 32 引脚引线框芯片级封装 (LFCSP)

LTC2672-16DICE#6AM，封装：CHIPS OR DIE，包装形式及数量：托盘，0，工作温度：0 to 70C，AD官网报价：

LTC2672CUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：18.54（100-499个）；15.71（1000+个）

LTC2672CUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：18.54（100-499个）；15.71（1000+个）

LTC2672CUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：22.33（100-499个）；18.92（1000+个）

LTC2672CUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：22.33（100-499个）；18.92（1000+个）

LTC2672HUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：23.99（100-499个）；20.33（1000+个）

LTC2672HUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：23.99（100-499个）；20.33（1000+个）

LTC2672HUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：28.5（100-499个）；24.16（1000+个）

LTC2672HUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：28.5（100-499个）；24.16（1000+个）

LTC2672IUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：21.08（100-499个）；17.86（1000+个）

LTC2672IUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：21.08（100-499个）；17.86（1000+个）

LTC2672IUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：25.67（100-499个）；21.76（1000+个）

LTC2672IUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：25.67（100-499个）；21.76（1000+个）

DC2903A：LTC2672演示电路 | 集成内部基准电压源的五通道、SPI电流输出DAC（需要DC2026C）

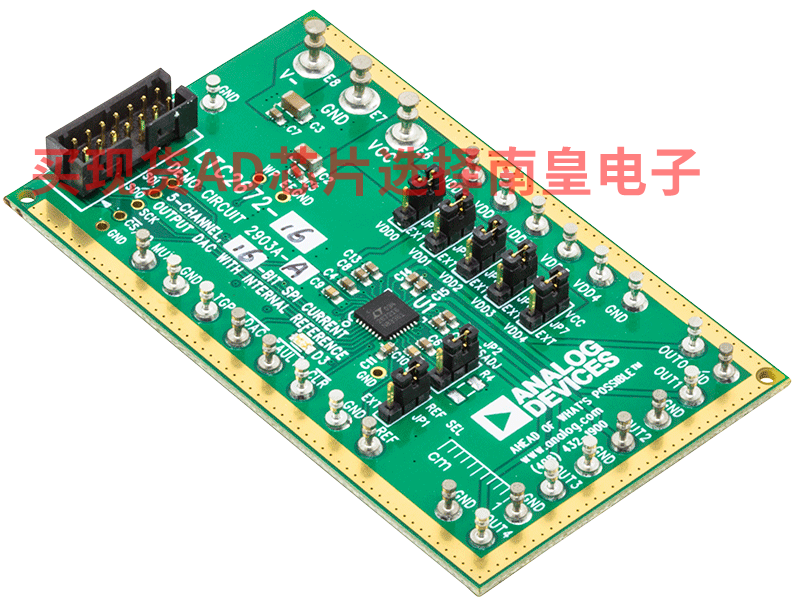

DC2903A是一款全功能评估板，可用于评估五通道、16位、电流源输出数模转换器(DAC) LTC2672。

DC2903A通过串行外设接口(SPI)和J1连接器进行控制。SPI信号通过与DC2903A相连的扁平电缆从DC2026C控制器板发送。

DC2903A通过QuikEval评估软件提供直观的图形用户界面(GUI)，利用SPI接口来配置和控制LTC2672。

LTC2672用于各种电流模式偏置应用，如可调谐激光器或电阻加热器。输出电流范围可通过软件选择，每个通道均可路由到DC2903A MUX引脚进行外部监控。

有关LTC2672的完整规格，请参阅LTC2672数据手册，在使用DC2903A时，必须同时参阅该数据手册和本用户指南。
