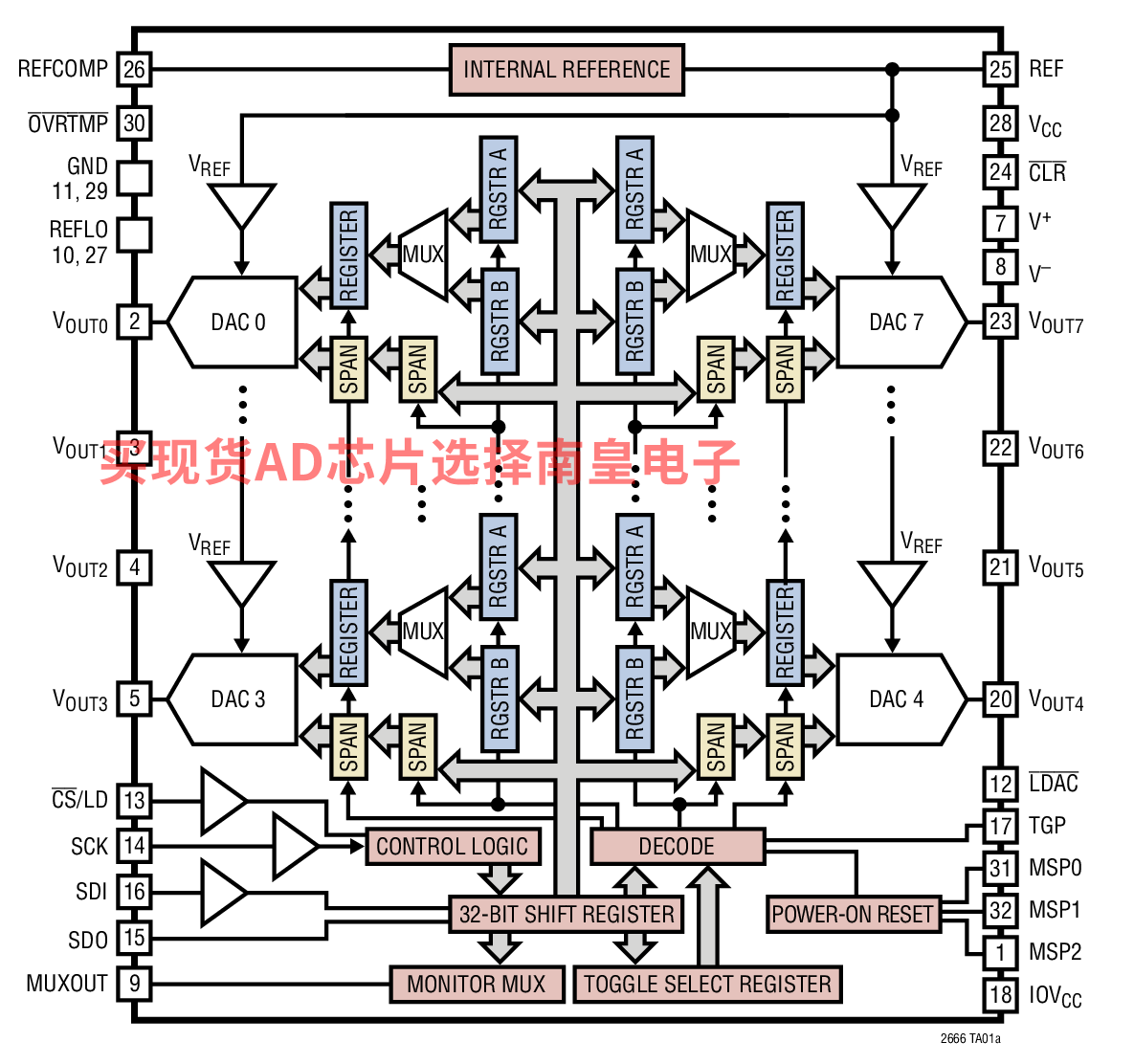

LTC2666 是一个 8 通道、16 位 / 12 位、±10V 数模转换器系列，其具有集成型高精度基准。这些器件保证具备单调特性，并具有内置的轨至轨输出缓冲器。这些 SoftSpan DAC 提供了 5 种输出范围 (最高达 ±10V)。每个通道的范围可单独设置，或者，也可以针对某种固定范围内的运作对器件进行硬件配置。

集成型 2.5V 基准单独缓冲至每个通道；一个外部基准可用于提供附加的范围选项。另外，LTC2666 还具备通过一个专用引脚或软件切换命令实现的 A/B 切换能力。

可兼容 SPI / Microwire 的三线式串行接口可依靠低至 1.71V 的逻辑电平在高达 50MHz 的时钟速率下操作。

• 光网络
• 仪表
• 数据采集
• 自动测试设备
• 过程控制和工业自动化

• 高精度基准：10ppm/ºC (最大值)
• 可独立编程的输出范围：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
• 可在所有范围提供完整的 16 位 / 12 位分辨率

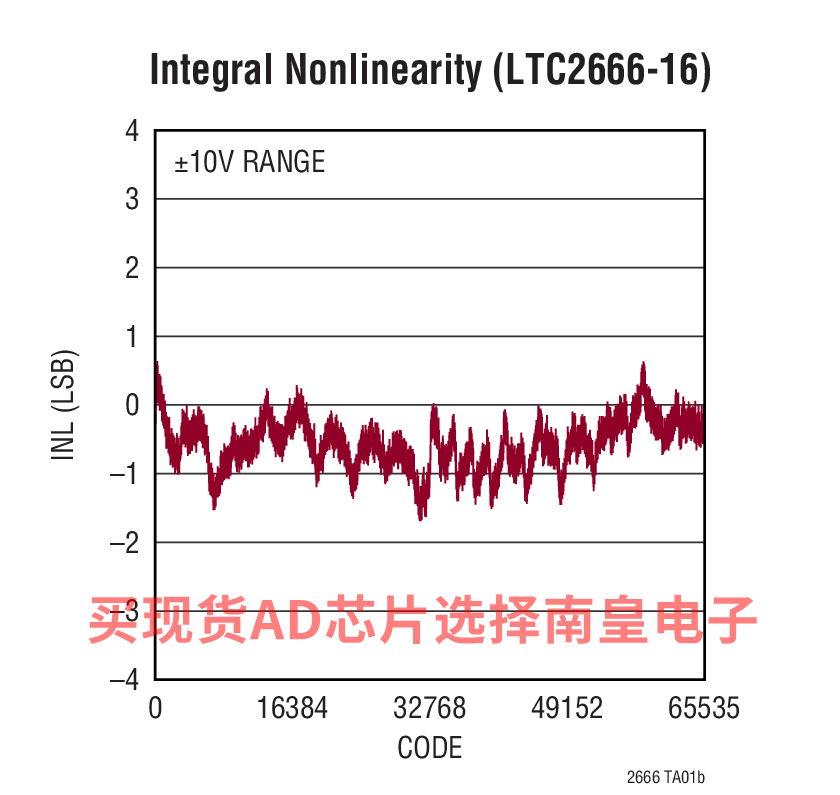

• 最大 INL 误差：±4LSB (在 16 位)
• 可通过软件或专用引脚实现 A/B 切换

• 8:1 模拟多路复用器
• 在整个温度范围内保证单调
• 内部或外部基准
• 输出驱动 ±10mA 得到保证
• 1.8V 至 5V SPI 串行接口

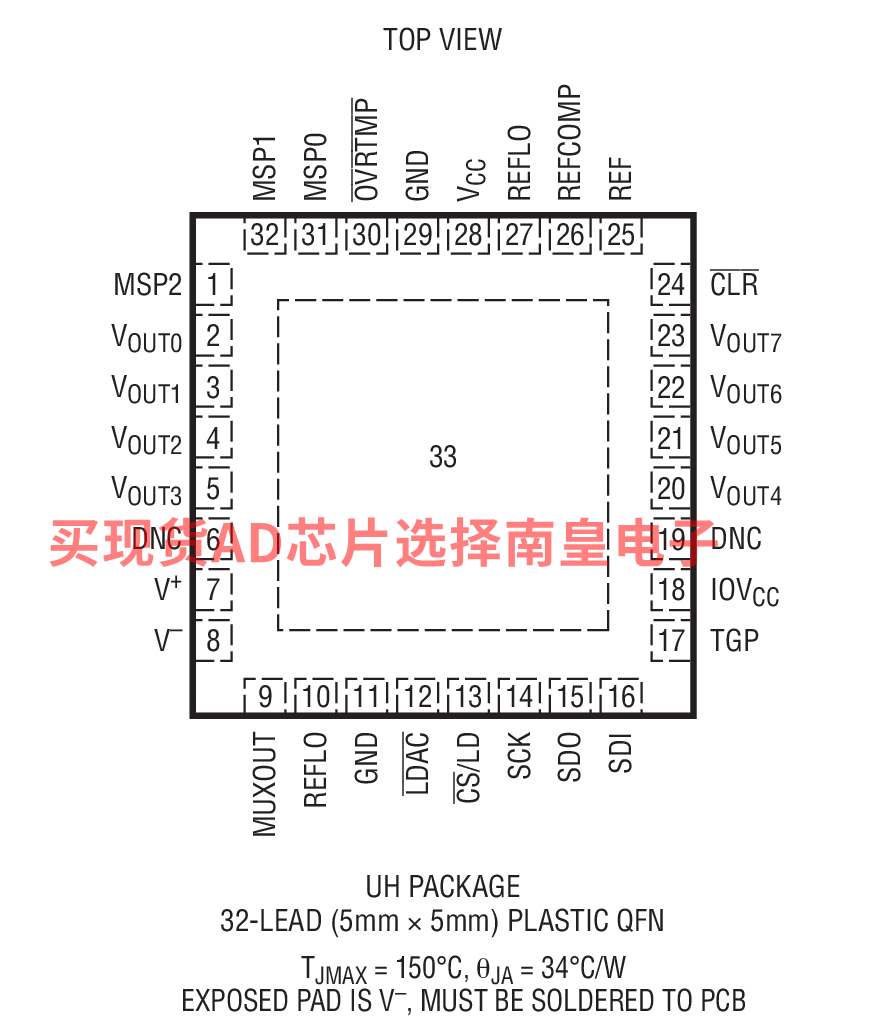

• 32 引脚 (5mm x 5mm) QFN 封装

LTC2666CUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：23.24（100-499个）；19.15（1000+个）

LTC2666CUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：23.24（100-499个）；19.15（1000+个）

LTC2666CUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：29.12（100-499个）；23.99（1000+个）

LTC2666CUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：29.12（100-499个）；23.99（1000+个）

LTC2666HUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：30.72（100-499个）；25.31（1000+个）

LTC2666HUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：30.72（100-499个）；25.31（1000+个）

LTC2666HUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：38.47（100-499个）；31.69（1000+个）

LTC2666HUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：38.47（100-499个）；31.69（1000+个）

LTC2666IUH-12#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：26.72（100-499个）；22.01（1000+个）

LTC2666IUH-12#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：26.72（100-499个）；22.01（1000+个）

LTC2666IUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：33.4（100-499个）；27.51（1000+个）

LTC2666IUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：33.4（100-499个）；27.51（1000+个）

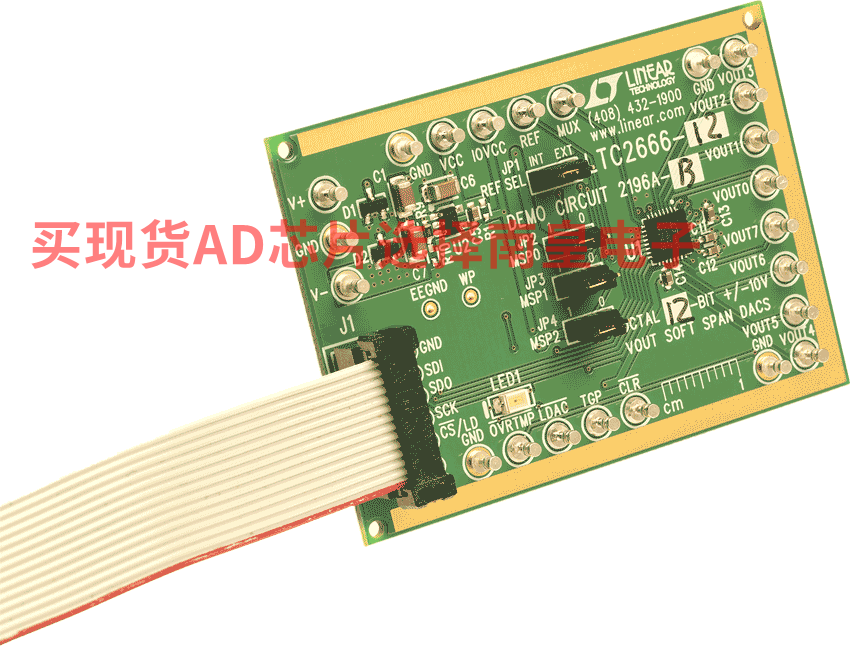

DC2196A-B：LTC2666-12 Demo Board | 8-Channel 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

Demonstration circuit 2196A features the LTC2666, 8-channel 16-Bit/12-Bit ±10V VOUT SoftSpan DACs with 10ppm/°C max reference in a 5mm × 5mm QFN package. This device features per-channel SoftSpan configuration with five output ranges: 0V to 5V, 0V to 10V, ±2.5V, ±5V, and ±10V. A toggle feature allows any or all DACs to switch between two programmed codes via a single SPI command or by the TGP input pin. The versatile SPI interface can operate on any logic level between 1.71V and 5.5V, for easy interface to lower voltage microcontrollers or FPGAs.

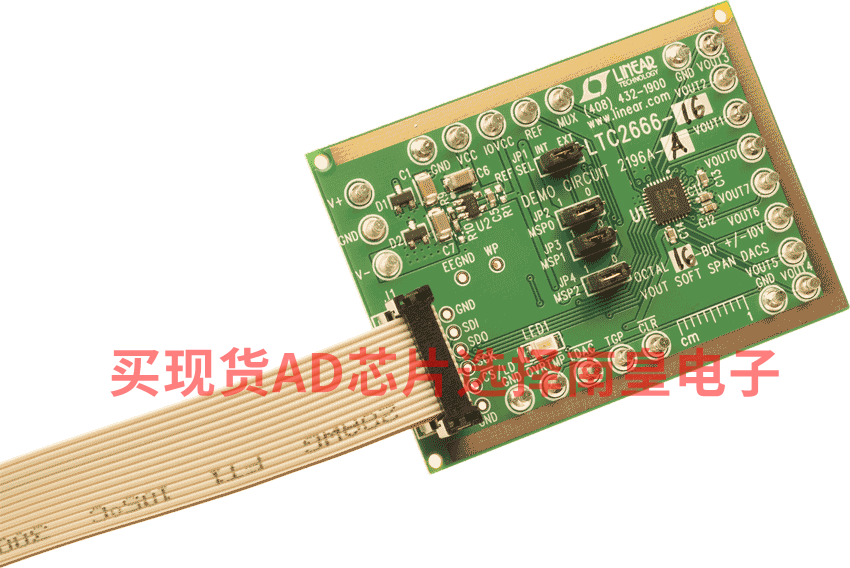

DC2196A-A：LTC2666-16 Demo Board | 8-Channel 16-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (requires DC2026 or DC590)

Demonstration circuit 2196A features the LTC2666, 8-channel 16-Bit/12-Bit ±10V VOUT SoftSpan DACs with 10ppm/°C max reference in a 5mm × 5mm QFN package. This device features per-channel SoftSpan configuration with five output ranges: 0V to 5V, 0V to 10V, ±2.5V, ±5V, and ±10V. A toggle feature allows any or all DACs to switch between two programmed codes via a single SPI command or by the TGP input pin. The versatile SPI interface can operate on any logic level between 1.71V and 5.5V, for easy interface to lower voltage microcontrollers or FPGAs.
