LTC2657 是一个 8 通道 I2C 16 位 / 12 位轨至轨 DAC 系列，具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2657-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 单工作电源。LTC2657-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为外部基准电压的两倍。

这些器件采用一个二线式 I2C 兼容型串行接口。LTC2657 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2657 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如果 PORSEL 引脚连接至 VCC，则 DAC 在上电时将被复位至中间标度。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备
• 汽车

• 集成 10ppm/ºC 最大值基准

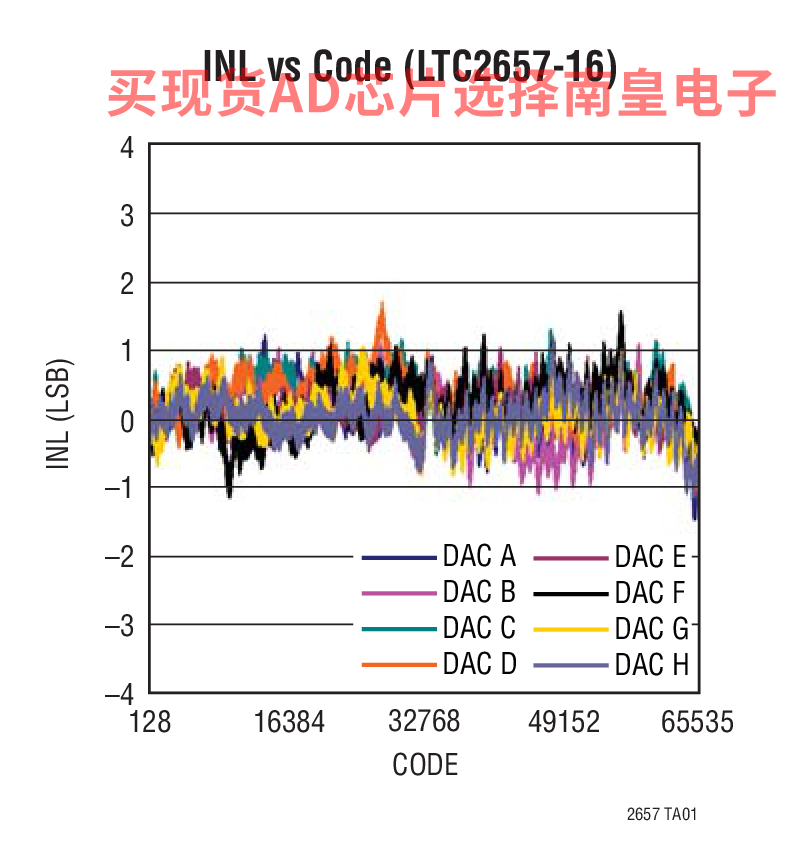

• 最大 INL 误差：±4LSB
• 在整个温度范围内保证单调
• 可选择内部或外部基准
• 2.7V 至 5.5V 电源范围 (LTC2657-L)
• 集成基准缓冲器
• DAC 之间的超低串扰 (0.8nV•s)
• 上电复位至零标度/中间标度
• 400kHz I2C 接口
• 纤巧型 20 引脚 4mm x 5mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装

LTC2657BCFE-H16#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCFE-H16#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCFE-L16#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCFE-L16#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCUFD-H16#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCUFD-H16#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCUFD-L16#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BCUFD-L16#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：25.29（100-499个）；20.8（1000+个）

LTC2657BIFE-H16#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIFE-H16#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIFE-L16#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIFE-L16#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIUFD-H16#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIUFD-H16#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIUFD-L16#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657BIUFD-L16#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：27.69（100-499个）；22.78（1000+个）

LTC2657CFE-H12#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CFE-H12#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CFE-L12#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CFE-L12#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CUFD-H12#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CUFD-H12#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CUFD-L12#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657CUFD-L12#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12.33（100-499个）；10.13（1000+个）

LTC2657IFE-H12#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IFE-H12#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IFE-L12#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IFE-L12#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IUFD-H12#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IUFD-H12#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IUFD-L12#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

LTC2657IUFD-L12#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.54（100-499个）；11.13（1000+个）

DC1529A-B：LTC2657-H16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 2.048V Reference, Requires DC2026

Demonstration circuit 1529A features the LTC2657 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.

DC1529A-A：LTC2657-L16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 1.25V Reference, Requires DC2026

Demonstration circuit 1529A features the LTC2657 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.
