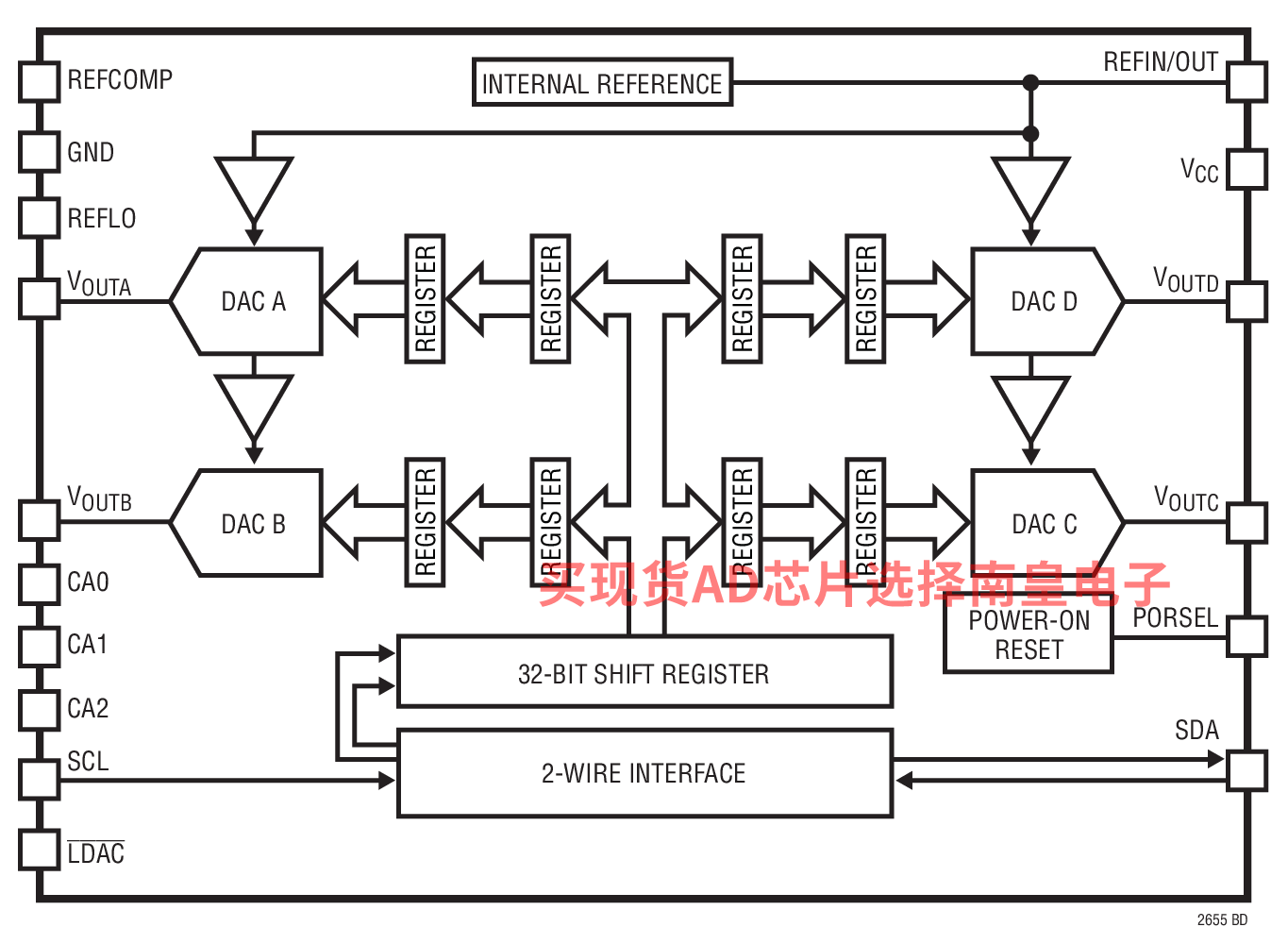

LTC2655 是一个 4 通道、I2C、16 位 / 12 位、轨至轨 DAC 系列，具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2655-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 的单工作电源。LTC2655-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将 DAC 全标度输出设定为外部基准电压的两倍。

这些器件采用二线式 I2C 兼容型串行接口。LTC2655 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2655 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如 果 PORSEL 引脚连接至 VCC，则 DAC 在上电时将被复位至中间标度。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备
• 汽车

• 集成 10ppm/ºC 最大值基准

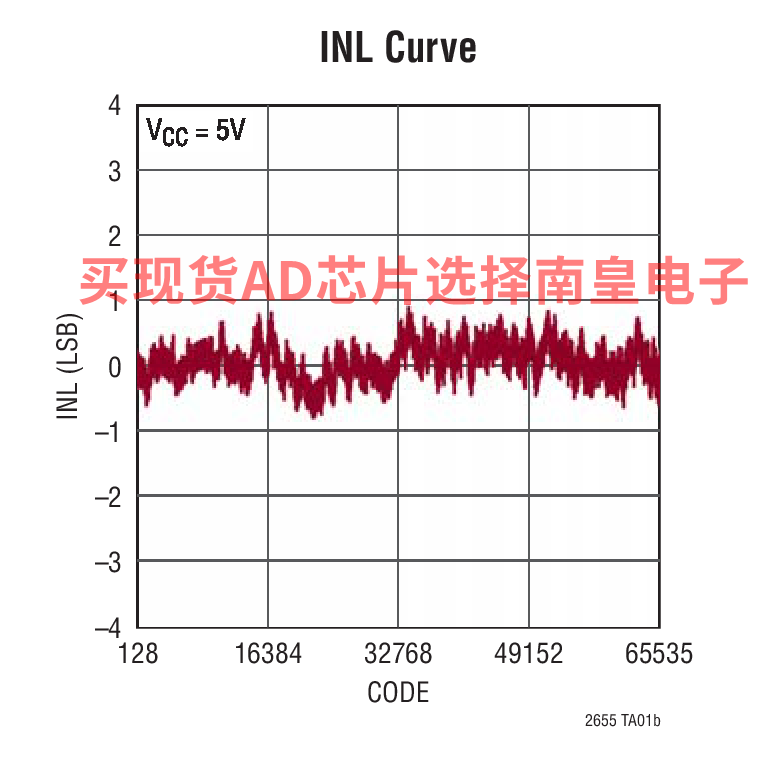

• 最大 INL 误差：±4LSB (在 16 位)
• 在整个温度范围内保证单调
• 可选择的内部或外部基准
• 2.7V 至 5.5V 电源范围 (LTC2655-L)
• 集成基准缓冲器
• DAC 之间的超低串扰 (<1nV•s)
• 上电复位至零标度/中间标度
• 异步 DAC 更新引脚

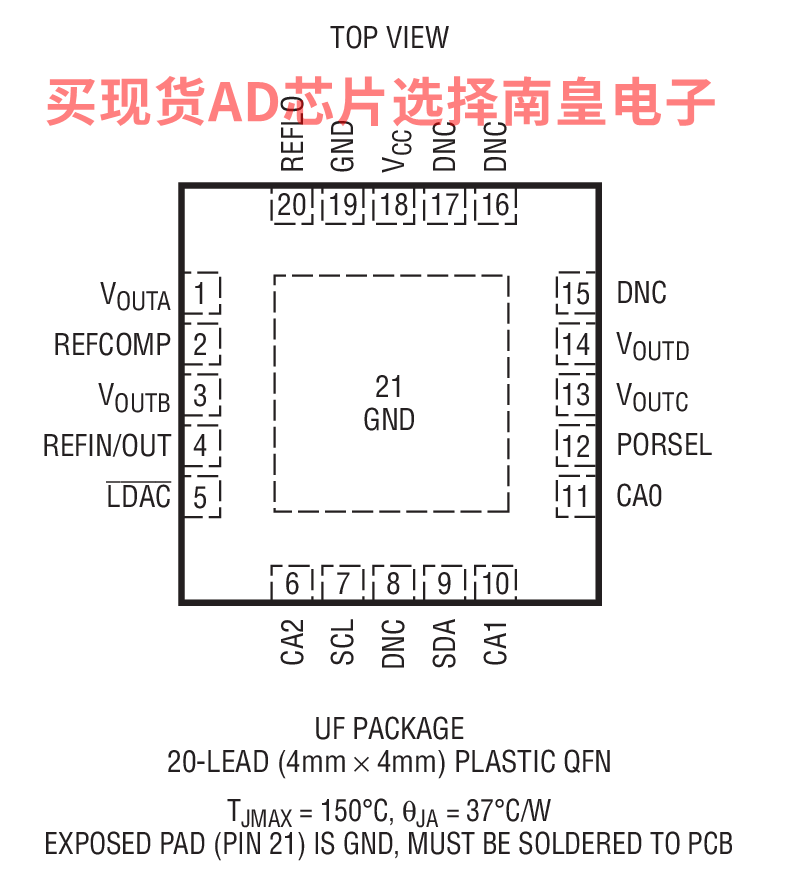

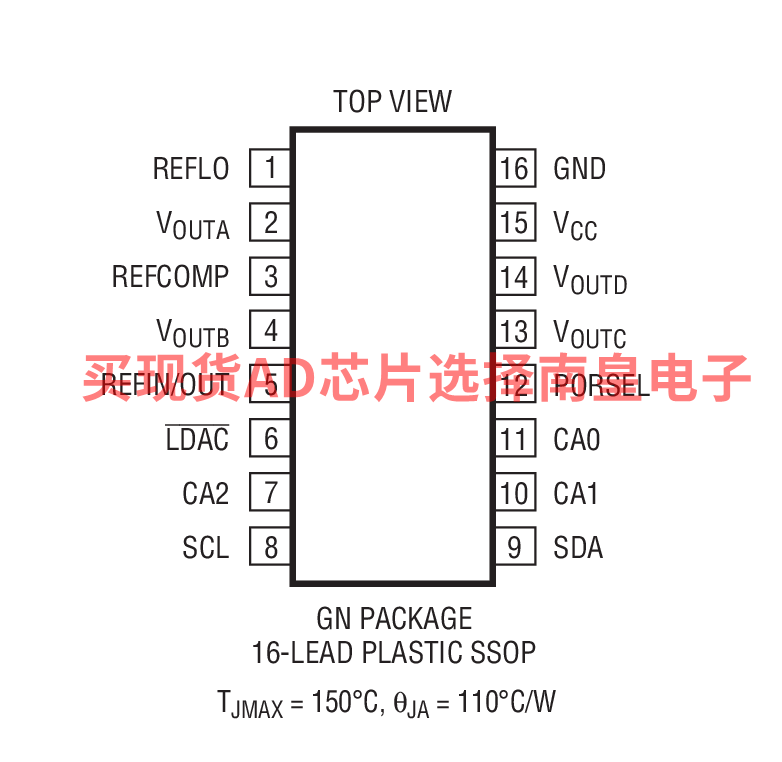

• 纤巧型 20 引脚 4mm x 4mm QFN 封装和 16 引脚窄体 SSOP 封装

LTC2655BCGN-H16#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCGN-H16#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCGN-L16#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCGN-L16#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCUF-H16#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCUF-H16#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCUF-L16#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BCUF-L16#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC2655BIGN-H16#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIGN-H16#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIGN-L16#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIGN-L16#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIUF-H16#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIUF-H16#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIUF-L16#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655BIUF-L16#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.29（100-499个）；10.13（1000+个）

LTC2655CGN-H12#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CGN-H12#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CGN-L12#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CGN-L12#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CUF-H12#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CUF-H12#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CUF-L12#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655CUF-L12#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；5.61（1000+个）

LTC2655IGN-H12#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IGN-H12#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IGN-L12#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IGN-L12#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IUF-H12#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IUF-H12#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IUF-L12#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC2655IUF-L12#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.81（100-499个）；6.45（1000+个）

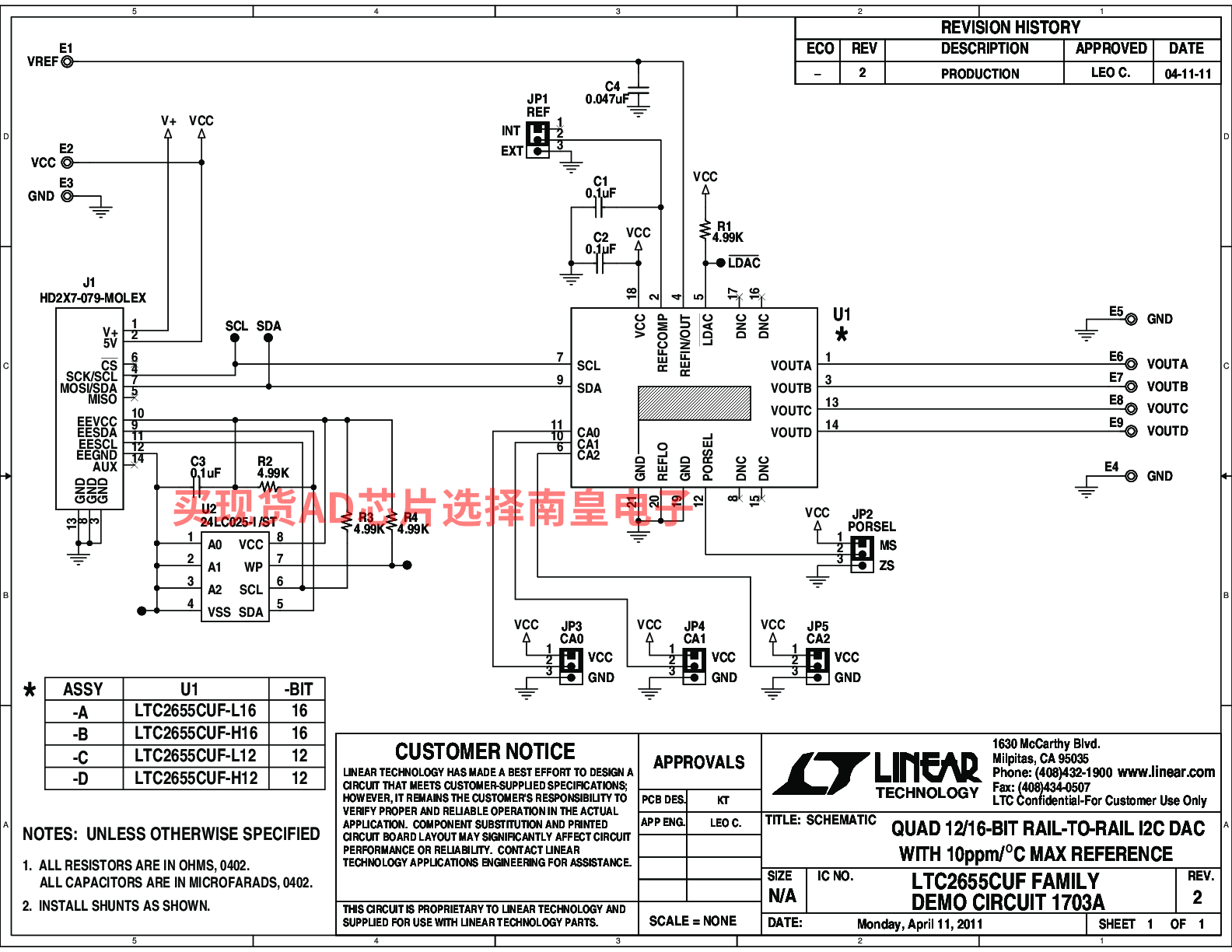

DC1703A-D：LTC2655-H12 Demo Board | Quad I2C 12-Bit Voltage Output DAC with 2.048V Reference, Requires DC2026

Demonstration circuit 1703A features the LTC2655 quad 16-/12-bit DAC. The LTC2655 is a family of 16-/12-bit rail-to-rail DACs with integrated 10ppm/°C maximum reference. The LTC2655 advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.
