LTC2645 是一个 4 通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列，其具有一个集成型高准确度、低漂移、10ppm/°C 基准，内置于 16 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器，并保证具有单调特性。

LTC2645 可测量 PWM 输入信号和周期和脉冲宽度，并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度，并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流，从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2645 具有一个 2.5V 全标度输出，采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超过 60ms 时，每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作，并支持 1.71V 至 5.5V 的 PWM 输入电压

应用

• 数字校准
• 修整和调节
• 电平设定
• 过程控制和工业自动化
• 仪表
• 汽车

• 无延迟 PWM 至电压转换
• 电压输出可在 8μs 之内实现更新和稳定
• 100kHz 至 30Hz PWM 输入频率
• ±2.5LSB 最大 INL；±1LSB 最大 DNL (LTC2645-12)
• 保证具有单调性
• 引脚可选的内部或外部基准
• 2.7V 至 5.5V 电源范围
• 1.71V 至 5.5V 输入电压范围
• 低功率：4mA (在 3V)，<1μA (断电时)
• 保证工作温度范围：–40°C 至 125°C

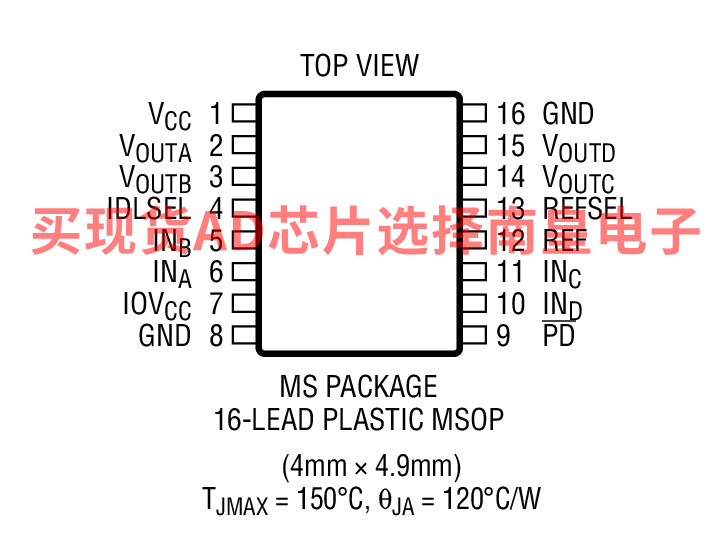

• 16 引脚 MSOP 封装

LTC2645CMS-L10#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LTC2645CMS-L10#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LTC2645CMS-L12#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC2645CMS-L12#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC2645CMS-L8#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：3.48（100-499个）；2.87（1000+个）

LTC2645CMS-L8#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.48（100-499个）；2.87（1000+个）

LTC2645HMS-L10#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.96（100-499个）；4.1（1000+个）

LTC2645HMS-L10#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.96（100-499个）；4.1（1000+个）

LTC2645HMS-L12#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：6.02（100-499个）；4.97（1000+个）

LTC2645HMS-L12#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.02（100-499个）；4.97（1000+个）

LTC2645HMS-L8#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.23（1000+个）

LTC2645HMS-L8#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.23（1000+个）

LTC2645IMS-L10#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：4.62（100-499个）；3.82（1000+个）

LTC2645IMS-L10#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.62（100-499个）；3.82（1000+个）

LTC2645IMS-L12#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.63（1000+个）

LTC2645IMS-L12#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.63（1000+个）

LTC2645IMS-L8#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；3.01（1000+个）

LTC2645IMS-L8#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；3.01（1000+个）

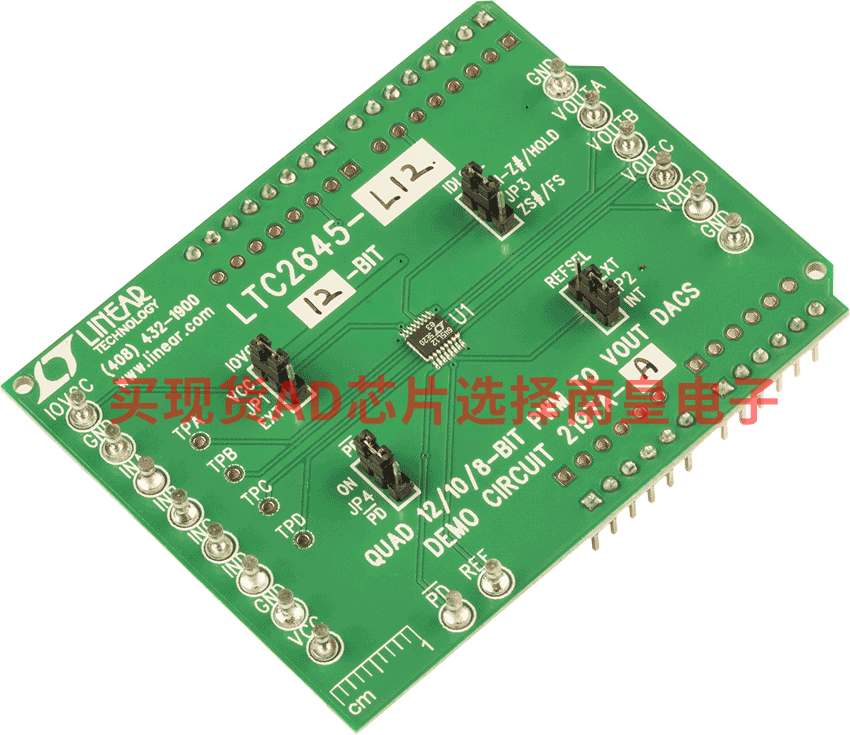

DC2197A-A：LTC2645 Demo Board | Quad 12-/10-/8-BIT PWM to VOUT DACs (requires DC2026)

Demonstration circuit 2197A features the LTC2645, Quad 12-/10-/8-Bit PWM to VOUT DACs with 10ppm/°C reference in a tiny 4.9mm × 4mm 16-lead MSOP package. DC2197A-A is populated with the 2.5V, 12-bit version of the LTC2645.
