LTC2644的基本参数
  • 制造厂商:AD
  • 产品类别:精密DAC
  • 技术类目:PWM至电压输出数模转换器
  • 功能描述:具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 VOUT DAC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2644的产品详情:

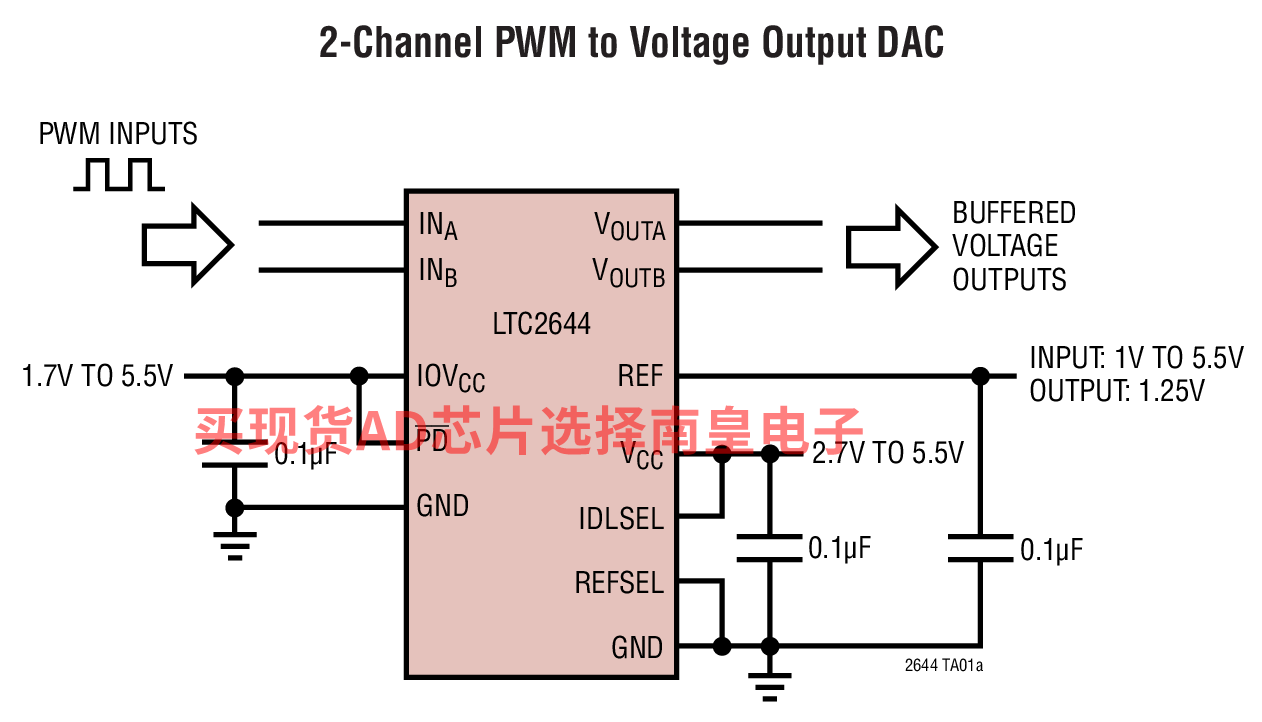

LTC2644 是一个双通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列,其具有一个集成型高准确度、低漂移、10ppm/°C 基准,内置于 12 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器,并保证具有单调特性。

LTC2644 可测量 PWM 输入信号和周期和脉冲宽度,并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度,并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流,从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2644 具有一个 2.5V 全标度输出,采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作,该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超过 60ms 时,每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作,并支持 1.71V 至 5.5V 的 PWM 输入电压。

应用

  • 数字校准
  • 修整和调节
  • 电平设定
  • 过程控制和工业自动化
  • 仪表
  • 汽车
LTC2644的优势和特点:
  • 无延迟 PWM 至电压转换
  • 电压输出可在 8μs 之内更新和稳定
  • 100kHz 至 30Hz PWM 输入频率
  • ±2.5LSB 最大 INL;±1LSB 最大 DNL (LTC2644-12)
  • 保证单调性
  • 引脚可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围
  • 1.71V 至 5.5V 输入电压范围
  • 低功率:2.7mA (在 3V),<1μA (断电时)
  • 保证工作温度范围:–40°C 至 125°C
  • 12 引脚 MSOP 封装
LTC2644具体的完整产品型号参数及价格(美元):

LTC2644CMS-L10#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:0 to 70C,AD官网报价:3.54(100-499个);2.93(1000+个)

LTC2644CMS-L10#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:3.54(100-499个);2.93(1000+个)

LTC2644CMS-L12#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:0 to 70C,AD官网报价:3.74(100-499个);3.09(1000+个)

LTC2644CMS-L12#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:3.74(100-499个);3.09(1000+个)

LTC2644CMS-L8#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:0 to 70C,AD官网报价:3.34(100-499个);2.76(1000+个)

LTC2644CMS-L8#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:3.34(100-499个);2.76(1000+个)

LTC2644HMS-L10#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 125C,AD官网报价:3.98(100-499个);3.29(1000+个)

LTC2644HMS-L10#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.98(100-499个);3.29(1000+个)

LTC2644HMS-L12#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 125C,AD官网报价:4.21(100-499个);3.48(1000+个)

LTC2644HMS-L12#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:4.21(100-499个);3.48(1000+个)

LTC2644HMS-L8#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 125C,AD官网报价:3.76(100-499个);3.11(1000+个)

LTC2644HMS-L8#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.76(100-499个);3.11(1000+个)

LTC2644IMS-L10#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 85C,AD官网报价:3.72(100-499个);3.07(1000+个)

LTC2644IMS-L10#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3.72(100-499个);3.07(1000+个)

LTC2644IMS-L12#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 85C,AD官网报价:3.93(100-499个);3.25(1000+个)

LTC2644IMS-L12#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3.93(100-499个);3.25(1000+个)

LTC2644IMS-L8#PBF,封装:12-Lead MSOP,包装形式及数量:管装,37,工作温度:-40 to 85C,AD官网报价:3.5(100-499个);2.89(1000+个)

LTC2644IMS-L8#TRPBF,封装:12-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3.5(100-499个);2.89(1000+个)

轻松满足您的AD芯片采购需求
LTC2644的评估套件:

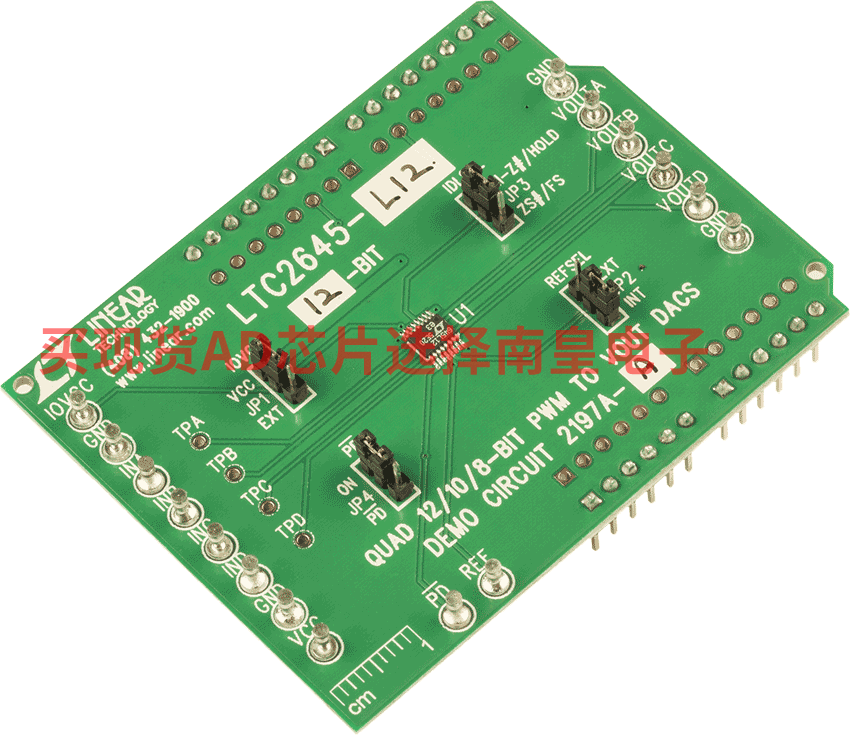

DC2197A-A:LTC2645 Demo Board | Quad 12-/10-/8-BIT PWM to VOUT DACs (requires DC2026)

Demonstration circuit 2197A features the LTC2645, Quad 12-/10-/8-Bit PWM to VOUT DACs with 10ppm/°C reference in a tiny 4.9mm × 4mm 16-lead MSOP package. DC2197A-A is populated with the 2.5V, 12-bit version of the LTC2645.
