LTC2642（采用 3mm x 3mm DFN 封装的 16 位 VOUT DAC）-AD代理

LTC2642的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：采用 3mm x 3mm DFN 封装的 16 位 VOUT DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2642的产品详情：

LTC2641 / LTC2642 是 16、14 和 12 位无缓冲电压输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源，并在整个温度范围内保证单调。LTC2641A-16 / LTC2642A-16 在整个温度范围内提供了 16 位性能 (±1LSB INL 和 ±1LSB DNL)。无缓冲 DA C输出产生了 120μA 的低电源电流和 ±1LSB 的低偏移误差。

LTC2641 和 LTC2642 均具有一个 2V 至 VDD 的基准输入范围。VOUT 摆幅为 0V 至 VREF。对于双极操作，LTC2642 包括供一个外部精准运算放大器 (例如：LT1678) 之用的匹配调节电阻器，并在 RFB 上产生一个 ±VREF 输出摆幅。

LTC2641 / LTC2642 采用一个简单的 SPI / MICROWIRE 兼容型三线式串行接口，能够以高达 50MH z的时钟速率来运行，并可直接与光耦合器相连，以适应那些需要隔离的应用。最初加电时，上电复位电路将 LTC2641 的 DAC 输出清至零标度，并把 LTC2642 的 DAC 输出清至中间标度。CLR 引脚上的一个逻辑低电平将把 DAC 异步清至零标度 (LTC2641) 或中间标度 (LTC2642)。这些 DAC 均具有商业和工业规格范围。

应用

高分辨率偏移和增益调节
过程控制和工业自动化
自动测试设备
数据采集系统

LTC2642的优势和特点：

纤巧型 3mm x 3mm 8 引脚 DFN 封装
16 位 INL 误差最大值：在整个温度范围内为 ±1LSB
低电源电流：120μA
在整个温度范围内保证单调
低 0.5nV • sec 干扰脉冲
2.7V 至 5.5V 单电源操作
1μs 的快速稳定时间至 16 位
无缓冲电压输出直接驱动 60k 负载
50MHz SPI / QSPI / MICROWIRE 兼容型串行接口
上电复位将 DAC 输出清至零标度 (LTC2641) 或中间标度 (LTC2642)
直接光耦合器接口的施密特触发器 (Schmitt-Trigger) 输入
异步 CLR 引脚
8 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2641)
10 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2642)

LTC2642具体的完整产品型号参数及价格（美元）：

LTC2642ACDD-16#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2642ACDD-16#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2642ACMS-16#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2642ACMS-16#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2642AIDD-16#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：13.33（100-499个）；10.96（1000+个）

LTC2642AIDD-16#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.33（100-499个）；10.96（1000+个）

LTC2642AIMS-16#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：13.33（100-499个）；10.96（1000+个）

LTC2642AIMS-16#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.33（100-499个）；10.96（1000+个）

LTC2642CDD-12#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.31（1000+个）

LTC2642CDD-12#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.31（1000+个）

LTC2642CDD-14#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：7.3（100-499个）；6.03（1000+个）

LTC2642CDD-14#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.3（100-499个）；6.03（1000+个）

LTC2642CDD-16#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：8.4（100-499个）；6.94（1000+个）

LTC2642CDD-16#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.4（100-499个）；6.94（1000+个）

LTC2642CMS-12#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.31（1000+个）

LTC2642CMS-12#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.31（1000+个）

LTC2642CMS-14#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：7.3（100-499个）；6.03（1000+个）

LTC2642CMS-14#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.3（100-499个）；6.03（1000+个）

LTC2642CMS-16#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.4（100-499个）；6.94（1000+个）

LTC2642CMS-16#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.4（100-499个）；6.94（1000+个）

LTC2642IDD-12#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；3.96（1000+个）

LTC2642IDD-12#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；3.96（1000+个）

LTC2642IDD-14#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2642IDD-14#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2642IDD-16#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：10.05（100-499个）；8.32（1000+个）

LTC2642IDD-16#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.05（100-499个）；8.32（1000+个）

LTC2642IMS-12#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；3.96（1000+个）

LTC2642IMS-12#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.81（100-499个）；3.96（1000+个）

LTC2642IMS-14#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2642IMS-14#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.73（100-499个）；7.22（1000+个）

LTC2642IMS-16#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：10.05（100-499个）；8.32（1000+个）

LTC2642IMS-16#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.05（100-499个）；8.32（1000+个）

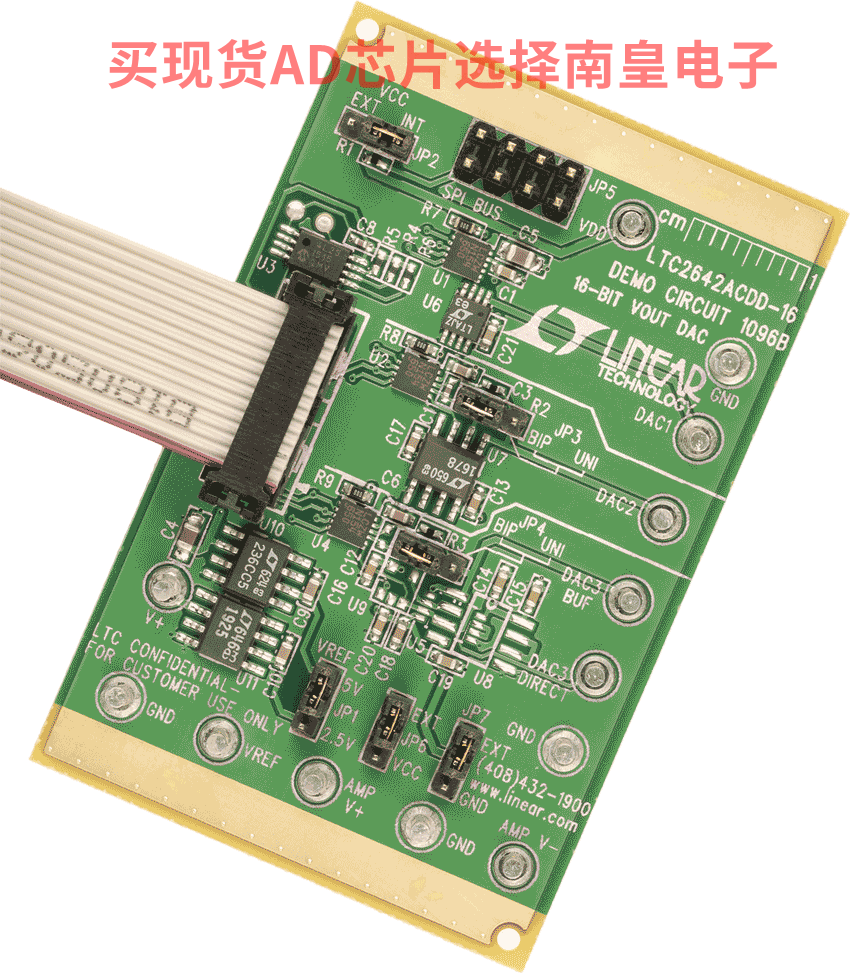

LTC2642的评估套件：

DC1096B：LTC2642A-16 (LTC2641A-16) 16-bit ±5V Unbuffered VOUT DAC (req DC590B)

DC1096B: Demo Board for:

LTC2641-16-/14-/12-Bit VOUT DACs in 3mm × 3mm DFN
LTC2641-14 - 14-Bit VOUT DAC in 3mm × 3mm DFN
LTC2641-16 - 16-Bit VOUT DAC in 3mm × 3mm DFN
LTC2642-16 - 16-Bit VOUT DAC in 3mm × 3mm DFN
LTC2642-14 - 14-Bit VOUT DAC in 3mm × 3mm DFN
LTC2642-16-/14-/12-Bit VOUT DACs in 3mm × 3mm DFN

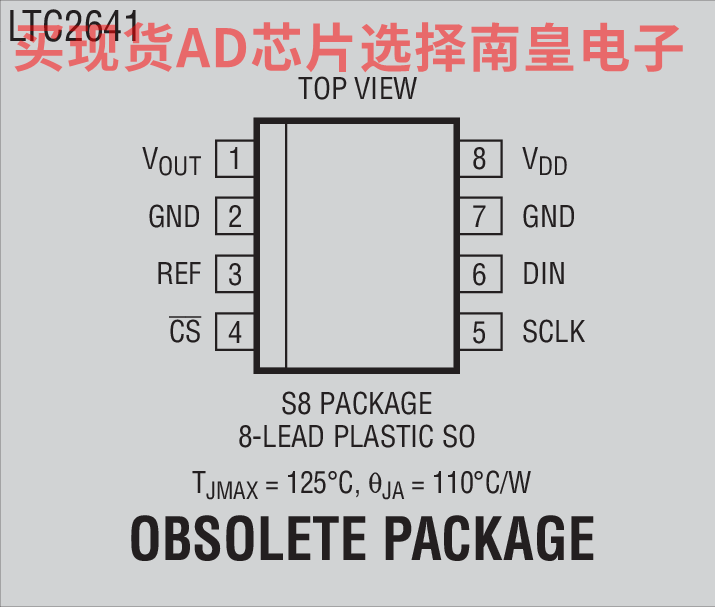

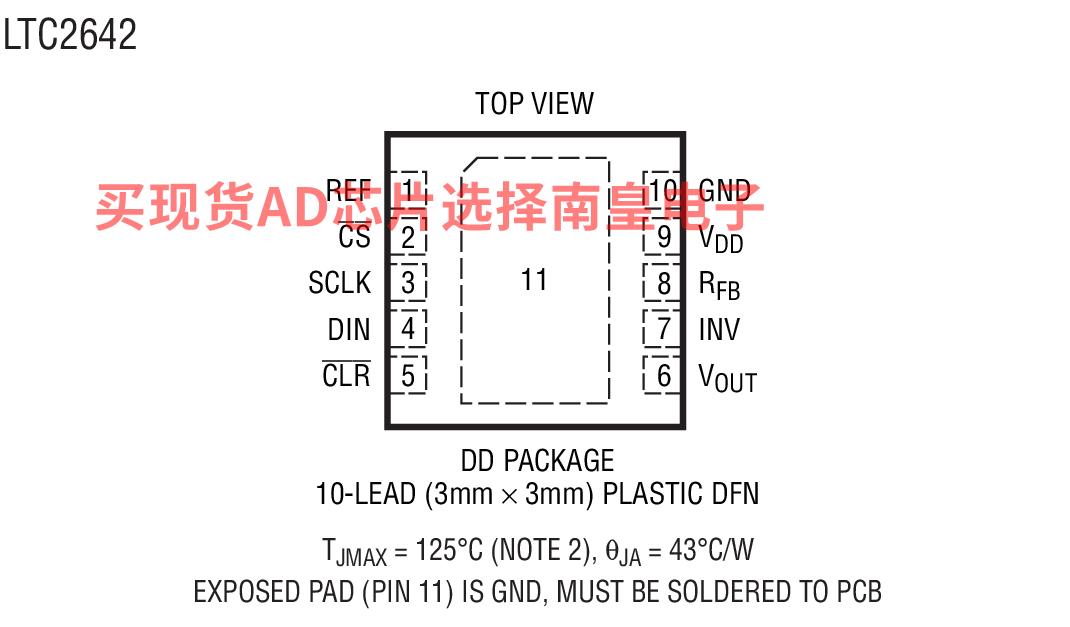

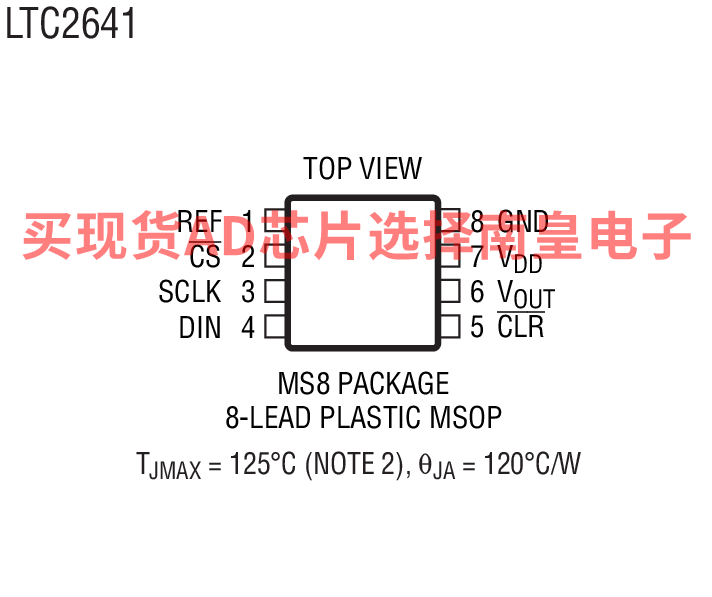

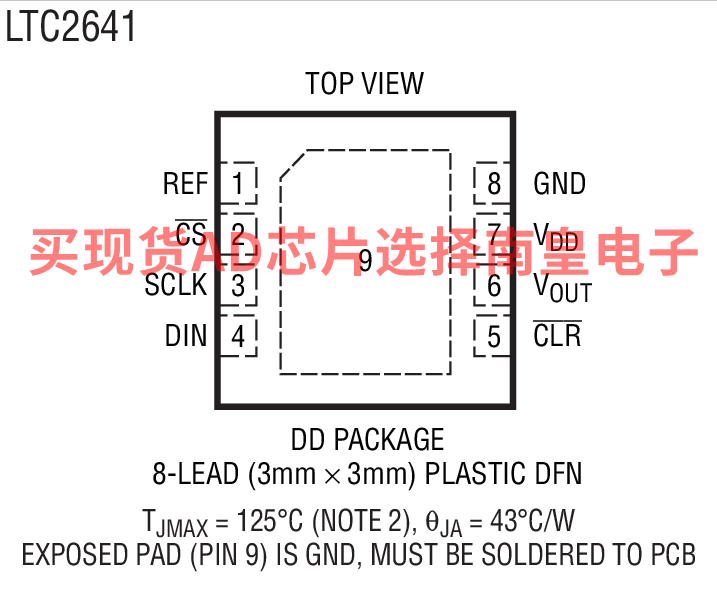

LTC2642的电路图解：

LTC2642的评估套件：
