LTC2621的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：10 引脚 DFN 封装的 12 位轨至轨 DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2621的产品详情：

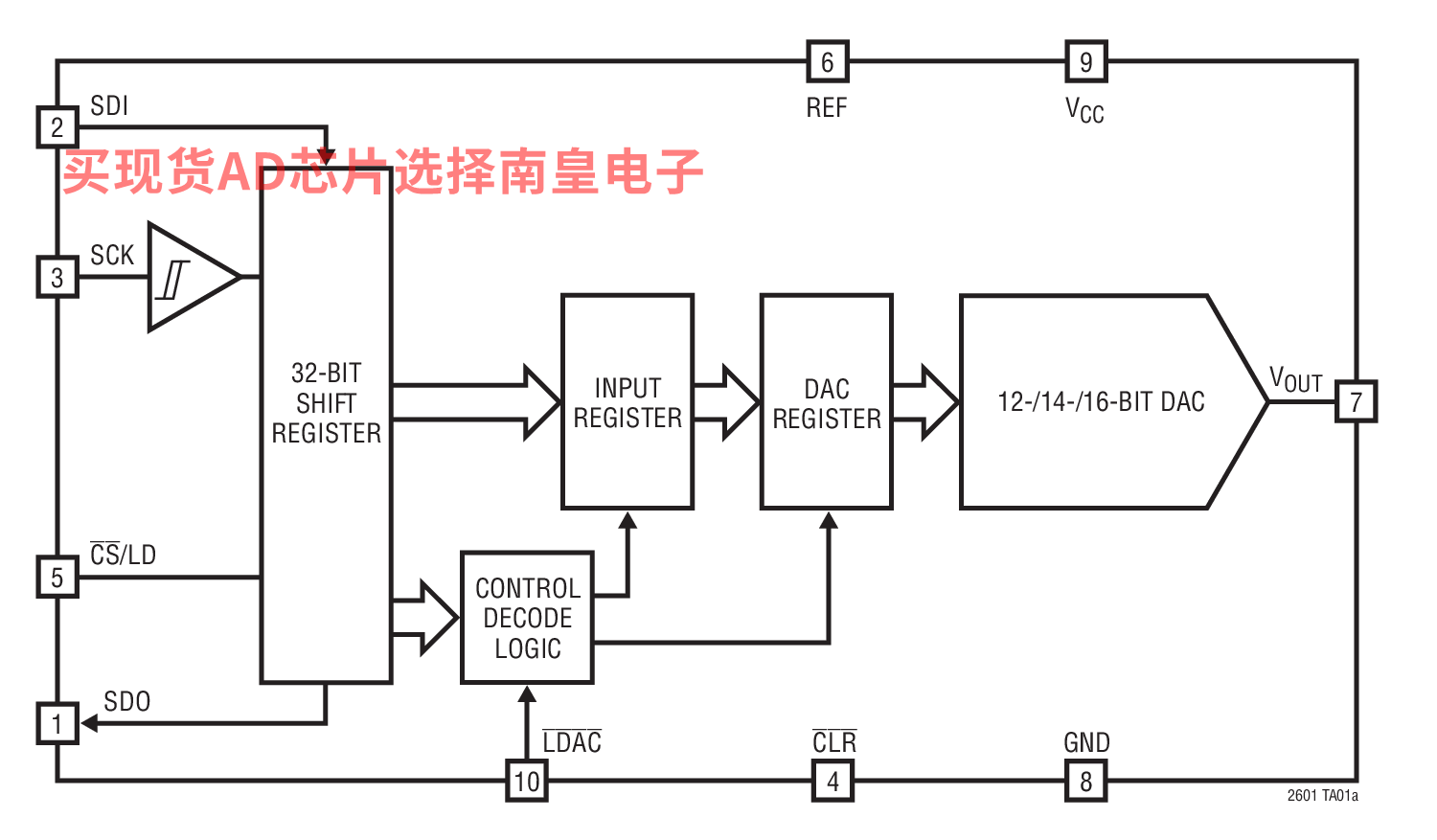

LTC2601/LTC2611/LTC2621 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.5V 至 5.5V 的轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个简单的 SPI/MICROWIRE 兼容型三线式串行接口，该接口可在高达 50MHz 的时钟频率条件下工作。它们具有菊链操作能力、硬件 CLR 和异步 DAC 更新 (LDAC) 引脚。

LTC2601/LTC2611/LTC2621 采用了一个上电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV，直到出现一个有效写操作和更新操作为止。该上电复位电路把 LTC2601-1/LTC2611-1/ LTC2621-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效写操作和更新操作为止。

应用

移动通信
过程控制和工业自动化
仪表
自动测试设备

LTC2621的优势和特点：

尺寸最小的的引脚兼容型单通道 DAC：
- LTC2601：16 位
- LTC2611：14 位
- LTC2621：12 位

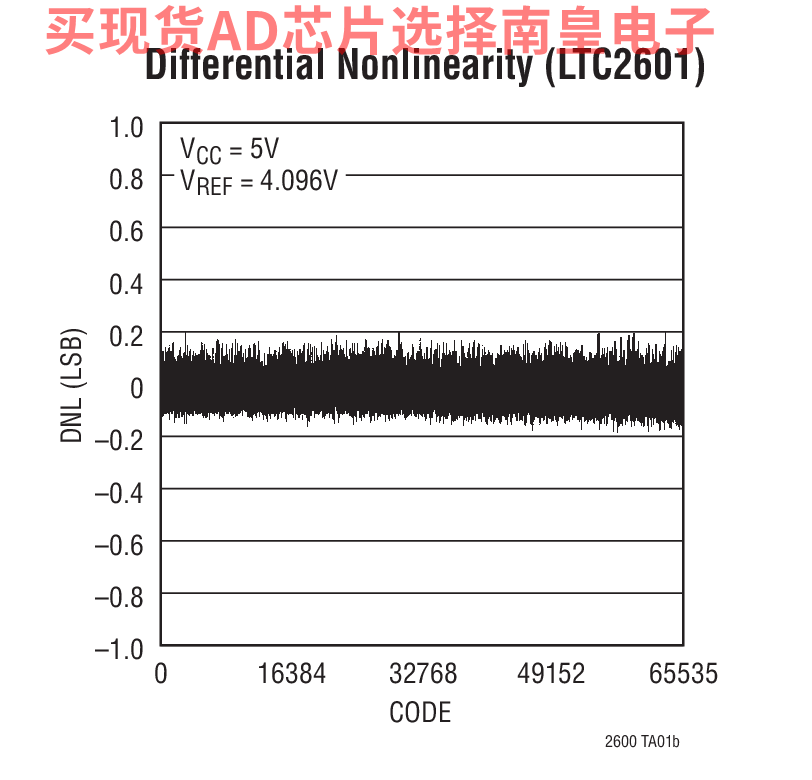

在整个工作温度范围内保证单调特性
2.5V 至 5.5V 的宽电源电压范围
低功耗操作：300µA/3V
消耗电流最低可至 1µA (最大值)
高轨至轨输出驱动电流 (±15mA，最小值)
双缓冲数据锁存器
异步 DAC 更新引脚
LTC2601-1/LTC2611-1/LTC2621-1：上电复位至中间标度
纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

LTC2621具体的完整产品型号参数及价格（美元）：

LTC2621CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.21（1000+个）

LTC2621CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.21（1000+个）

LTC2621CDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.21（1000+个）

LTC2621CDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.21（1000+个）

LTC2621IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.92（100-499个）；2.54（1000+个）

LTC2621IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.92（100-499个）；2.54（1000+个）

LTC2621IDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.92（100-499个）；2.54（1000+个）

LTC2621IDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.92（100-499个）；2.54（1000+个）
