LTC2616的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：具 I2C 接口的 14 位轨至轨 DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2616的产品详情：

LTC2606 / LTC2616 / LTC2626 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个双线式 I2C 兼容型串行接口。LTC2606 / LTC2616 / LTC2626 既可工作于标准模式 (100kHz 时钟频率)，也可工作于快速模式 (400kHz 时钟频率)。它们还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2606 / LTC2616 / LTC2626 采用了一个上电复位电路。在上电期间，电压输出升高不大于零标度以上 10mV；在上电之后，它们维持在零标度上，直到出现一个有效的写和更新操作为止。该上电复位电路把 LTC2606-1 / LTC2616-1 / LTC2626-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效的写和更新操作为止。

应用

移动通信
过程控制和工业自动化
仪表
自动测试设备

LTC2616的优势和特点：

尺寸最小的引脚兼容型单通道 DAC：
- LTC2606：16 位
- LTC2616：14 位
- LTC2626：12 位
在整个工作温度范围内保证 16 位单调特性
27 个可选地址
400kHz I2C 接口
2.7V 至 5.5V 的宽电源电压范围
低功耗操作：270µA (在 3V)
消耗电流可低至 1µA (最大值)
高的轨至轨输出驱动电流 (±15mA，最小值)
双缓冲数据锁存器
异步 DAC 更新引脚
LTC2606 / LTC2616 / LTC2626：上电复位至零标度
LTC2606-1 / LTC2616-1 / LTC2626-1：上电复位至中间标度

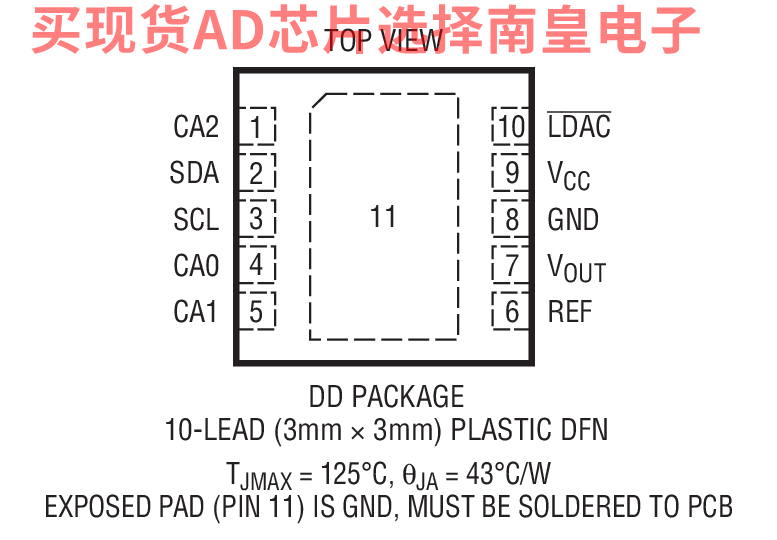

纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

LTC2616具体的完整产品型号参数及价格（美元）：

LTC2616CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.17（100-499个）；2.65（1000+个）

LTC2616CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.17（100-499个）；2.65（1000+个）

LTC2616CDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.17（100-499个）；2.65（1000+个）

LTC2616CDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.17（100-499个）；2.65（1000+个）

LTC2616IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.74（100-499个）；3.11（1000+个）

LTC2616IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.74（100-499个）；3.11（1000+个）

LTC2616IDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.74（100-499个）；3.11（1000+个）

LTC2616IDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.74（100-499个）；3.11（1000+个）
