- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具可配置平坦通带数字滤波器的 24 位过采样 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

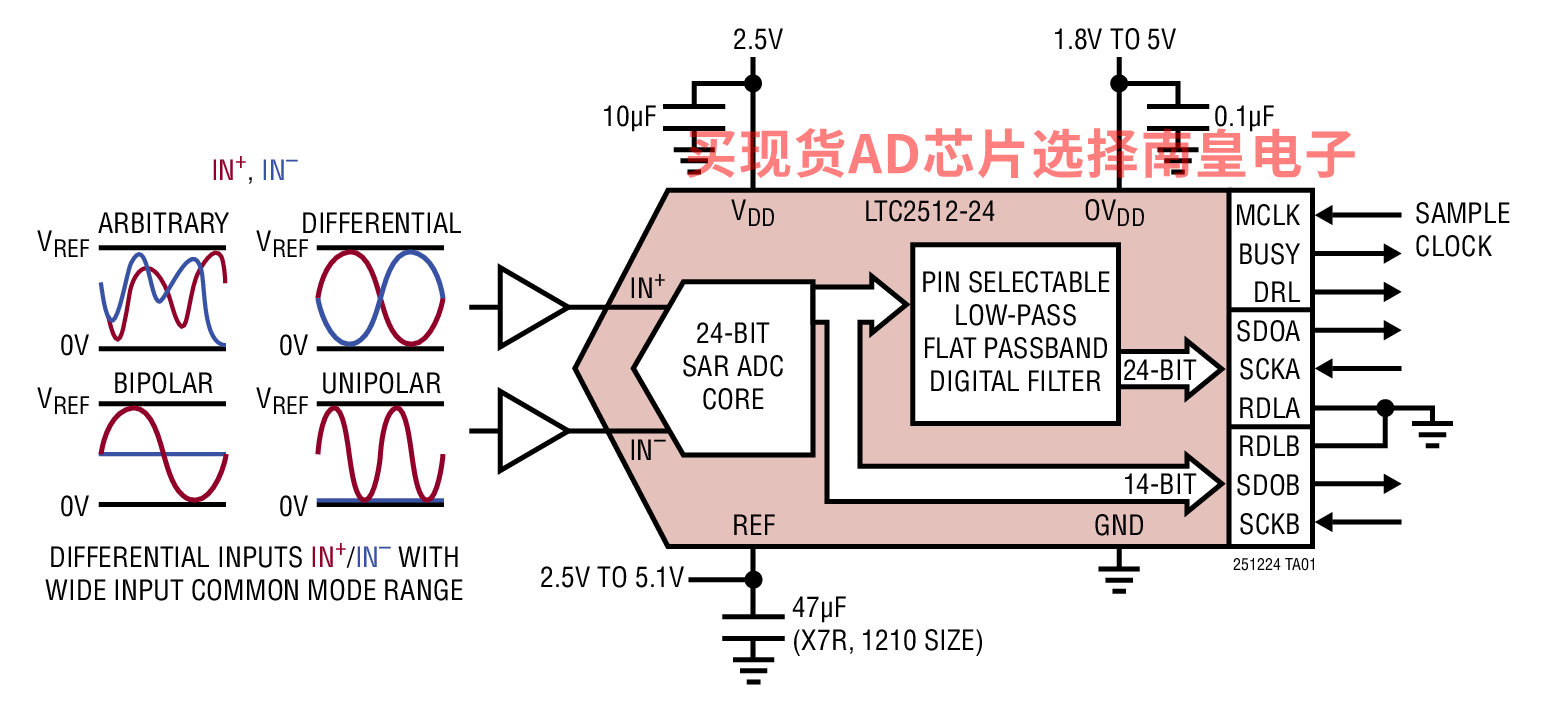

LTC2512-24 是一款低噪声、低功率、高性能 24 位 ADC，其具有一个集成的可配置数字滤波器。LTC2512-24 采用单个 2.5V 工作电源，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2512-24 支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。
LTC2512-24 同时提供两个输出代码：(1) 一个 24 位数字滤波高精度低噪声代码，和 (2) 一个 22 位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 24 位滤波输出代码。22 位复合代码由一个代表差分电压的 14 位代码和一个代表共模电压的 8 位代码组成。22 位复合代码可在每个转换周期中提供，并没有延迟周期。
可通过引脚搭接容易地针对 4 种不同的降频采样因子配置数字滤波器。这些配置提供一个 108dB (在 400ksps) 和 117dB (在 50ksps) 的动态范围。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2512-24 器件的同步。
应用
- 地震学
- 能源勘探
- 自动化测试设备 (ATE)
- 高准确度仪表

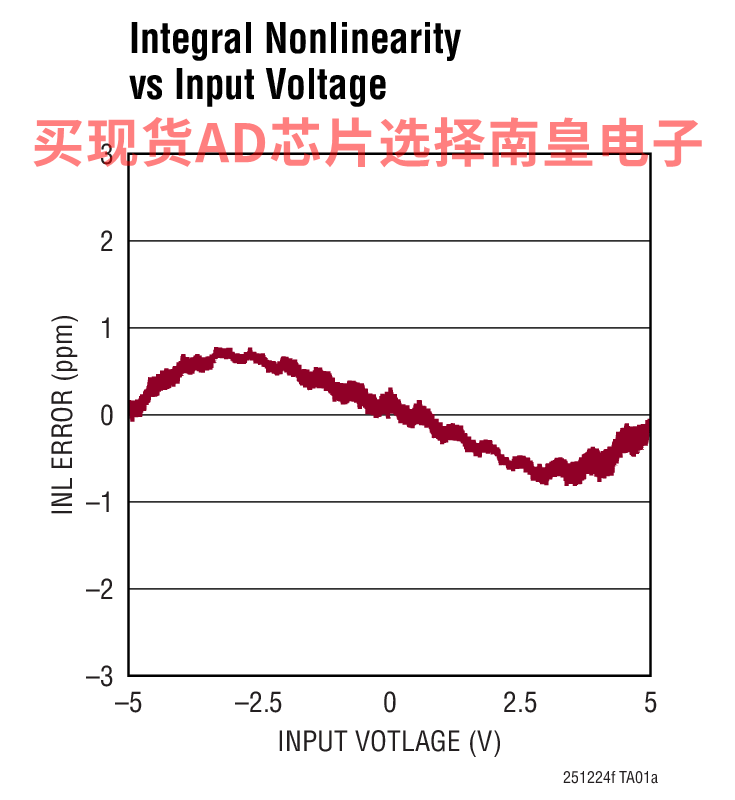

- ±1ppm INL (典型值)
- 在 50ksps 时的 117dB 动态范围 (典型值)
- 在 400ksps 时的 108dB 动态范围 (典型值)
- 保证 24 位，无漏失码
- 具同步功能的可配置数字滤波器
- 放宽的抗混叠滤波器要求
- 双输出 24 位 SAR ADC
- 24 位数字滤波低噪声输出
- 14 位差分 + 8 位共模无延迟输出
- 宽输入共模范围
- 保证工作至 85°C
- 1.8V 至 5V SPI 兼容型串行 I/O
- 低功率：30mW (在 1.6Msps)

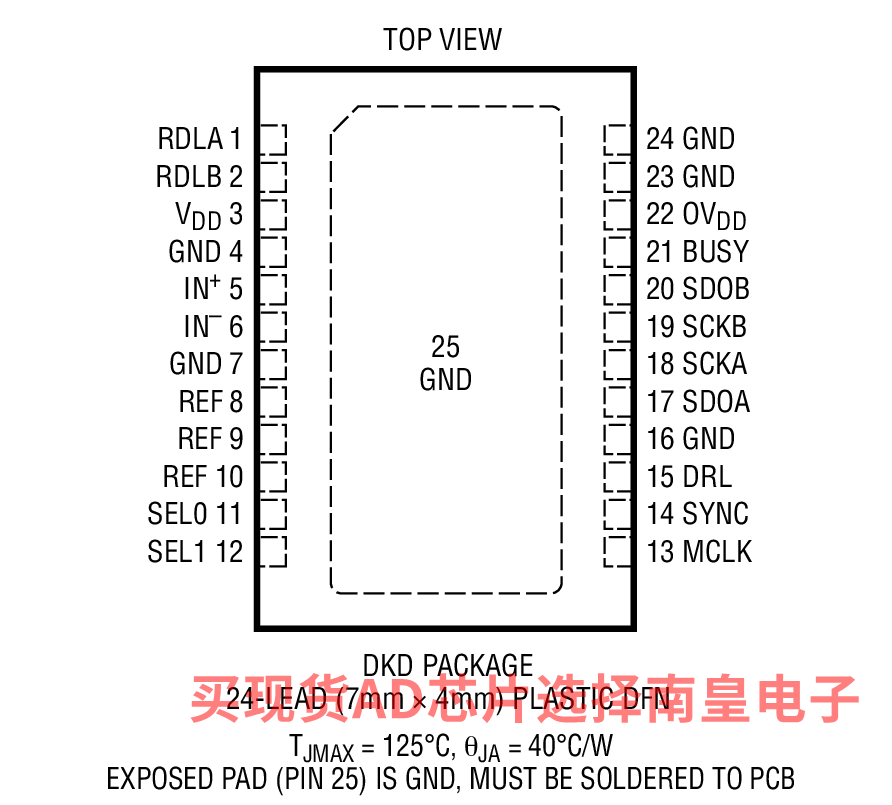

- 24 引脚 7mm x 4mm DFN 封装
LTC2512CDKD-24#PBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：13.35（100-499个）；11.01（1000+个）
LTC2512CDKD-24#TRPBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：13.35（100-499个）；11.01（1000+个）
LTC2512IDKD-24#PBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：15.35（100-499个）；12.65（1000+个）
LTC2512IDKD-24#TRPBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.35（100-499个）；12.65（1000+个）

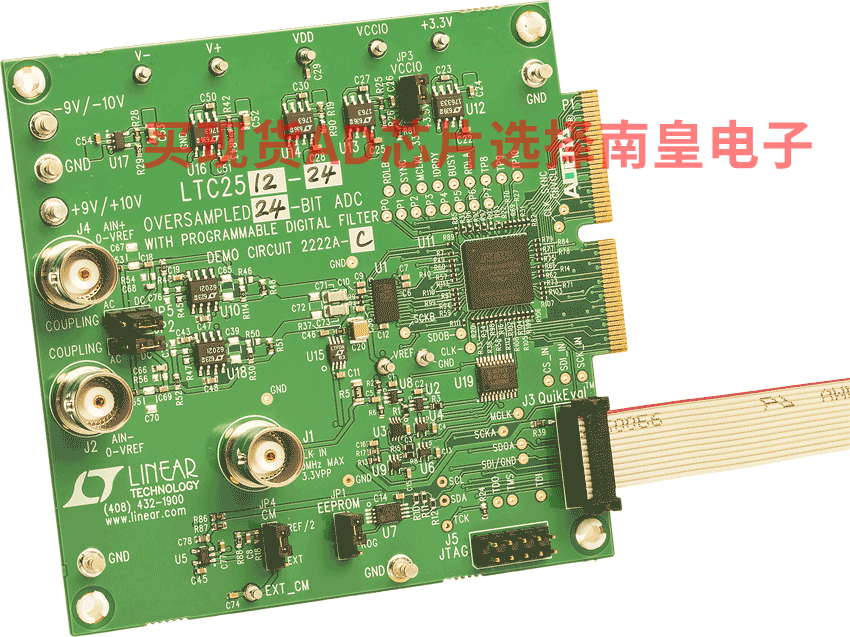

DC2222A-C：LTC2512-24 Demo Board | 24-Bit Over-Sampling ADC with Configurable Digital Filter (Requires DC590, DC2026 or DC890)
Demonstration circuit 2222A features the LTC2508-32 and LTC2512-24 ADCs. The LTC2508-32 and LTC2512-24 are low power, low noise, high speed, 32-bit/24-bit SAR ADCs with an integrated configurable digital averaging filter that operate from a single 2.5V supply. The demo manual refers to the LTC2508-32 but applies to both parts, the only difference being sample rate and number of bits. The DC2222A demonstrates the DC and AC performance of the LTC2508-32 in conjunction with the DC590 or DC2026 QuikEval and DC890 PScope data collection boards. Use the DC590 or DC2026 to demonstrate DC performance such as peak-to-peak noise and DC linearity.
