LTC2452 是一款超纤巧、全差分、16 位模数转换器。LTC2452 采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。该 ADC 采用 8 引脚、3mm x 2mm DFN 封装和 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个 ΔΣ 调制器作为转换器的核心部件，而且没有延迟，适合于多路转换应用。LTC2452 包括一个专有的输入采样电路，相比于传统的 ΔΣ 转换器，该电路的运用可将平均输入采样电流减小了几个数位级。此外，由于其架构的原因，输入引脚之间的漏电流可以忽略不计。

LTC2452 每秒能够执行 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2452 采用了对用户来说是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有一个外部 REF 引脚，而且差分输入电压范围可延伸至 ±VREF。

在执行完一次转换之后，LTC2452 能够自动地进入睡眠模式，并将其电源电流减小至 0.2μA 以下。如果用户每秒对 ADC 进行一次读出操作，则在采用一个 2.7V 电源的情况下，LTC2452 的平均功耗将低于 50μW。

• 系统监控
• 环境监控
• 直接温度测量
• 仪表
• 工业过程控制
• 数据采集
• 嵌入式 ADC 升级

• ±VCC 差分输入范围
• 16 位分辨率 (包括符号)，无漏失码
• 2LSB 偏移误差
• 4LSB 全标度误差
• 转换速率为每秒 60次
• 适合于多路转换应用的单转换稳定时间
• 具自动停机功能的单周期操作
• 800μA 电源电流
• 0.2μA 睡眠模式电流
• 内部振荡器 — 无需外部元件
• SPI 接口

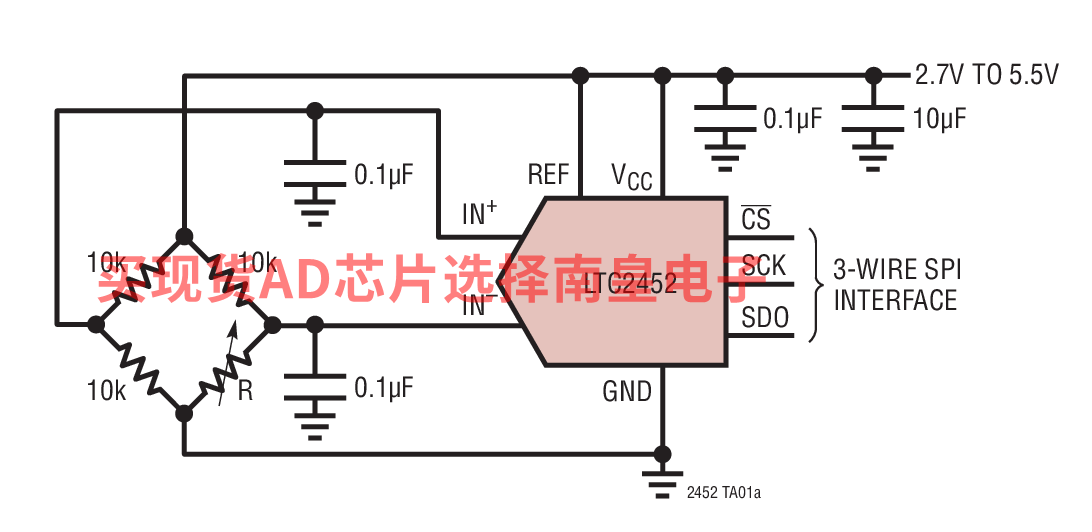

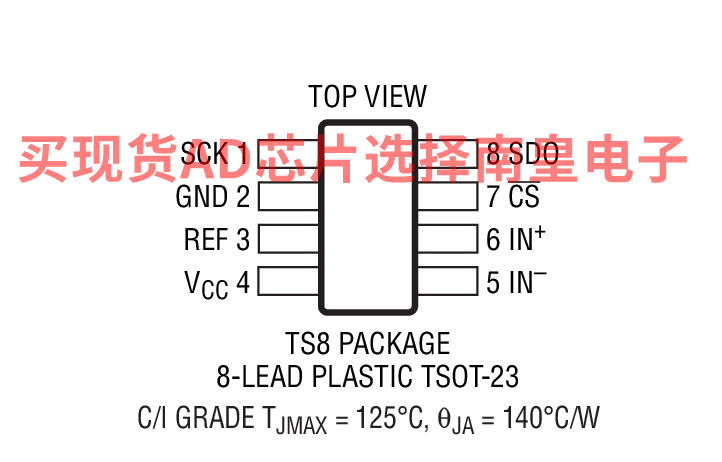

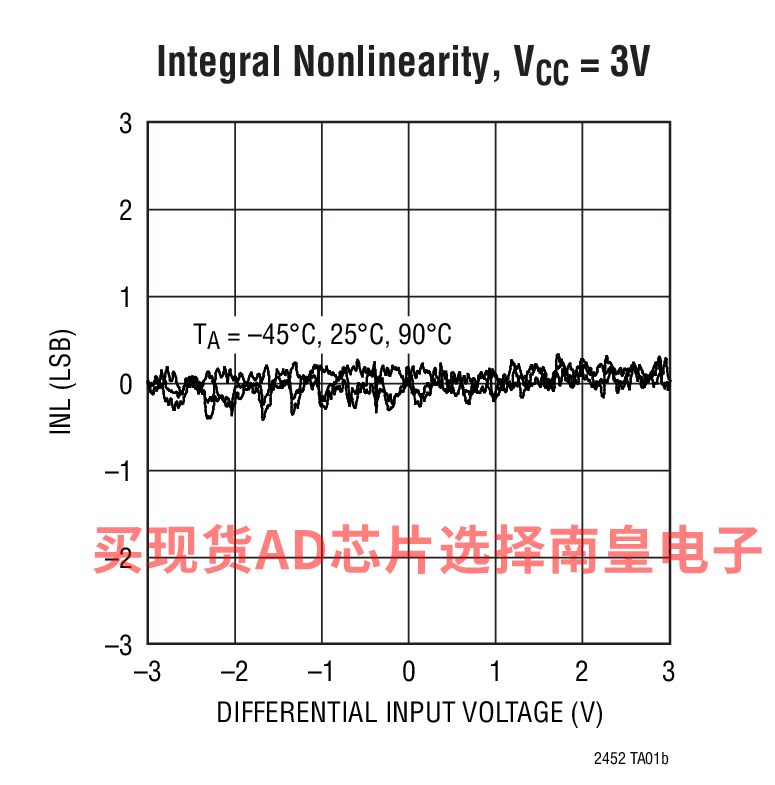

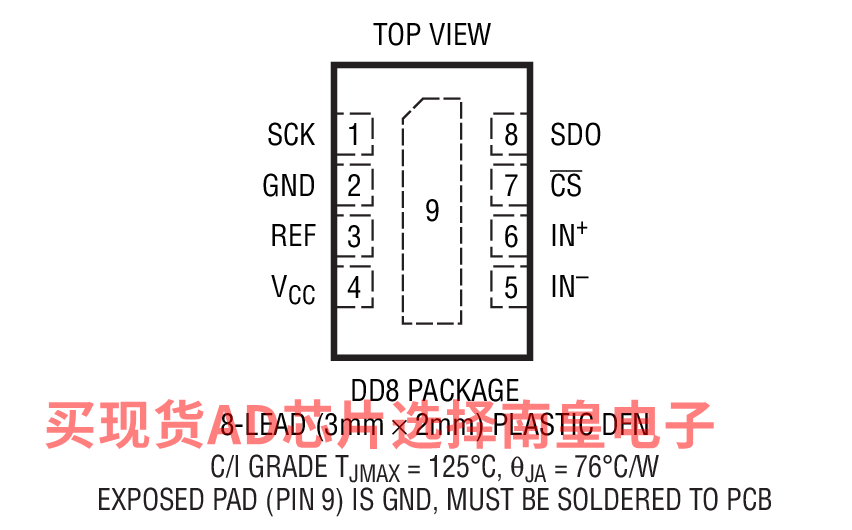

• 超纤巧 3mm x 2mm DFN 封装和 TSOT-23 封装

LTC2452CDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.1（100-499个）；1.43（1000+个）

LTC2452CDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.1（100-499个）；1.43（1000+个）

LTC2452CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.1（100-499个）；1.43（1000+个）

LTC2452CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.1（100-499个）；1.43（1000+个）

LTC2452IDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；1.71（1000+个）

LTC2452IDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；1.71（1000+个）

LTC2452ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；1.71（1000+个）

LTC2452ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；1.71（1000+个）

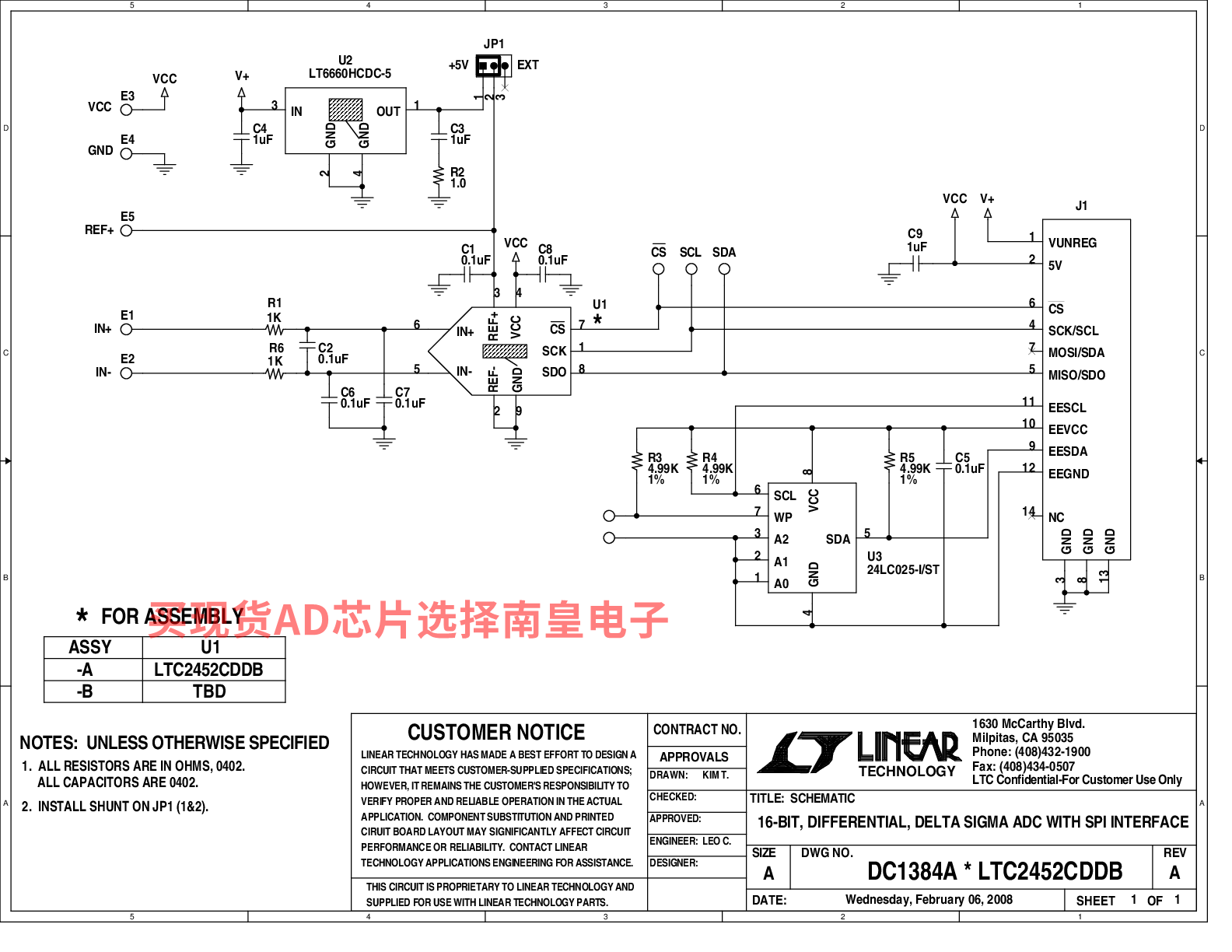

DC1384A-A：LTC2452 | 16-Bit, SPI Differential Ultra-Tiny ?Σ ADC (Requires DC590)

DC1384A-A: Demo Board for the LTC2452 Ultra-Tiny, Differential, 16-Bit ?Σ ADC with SPI Interface
