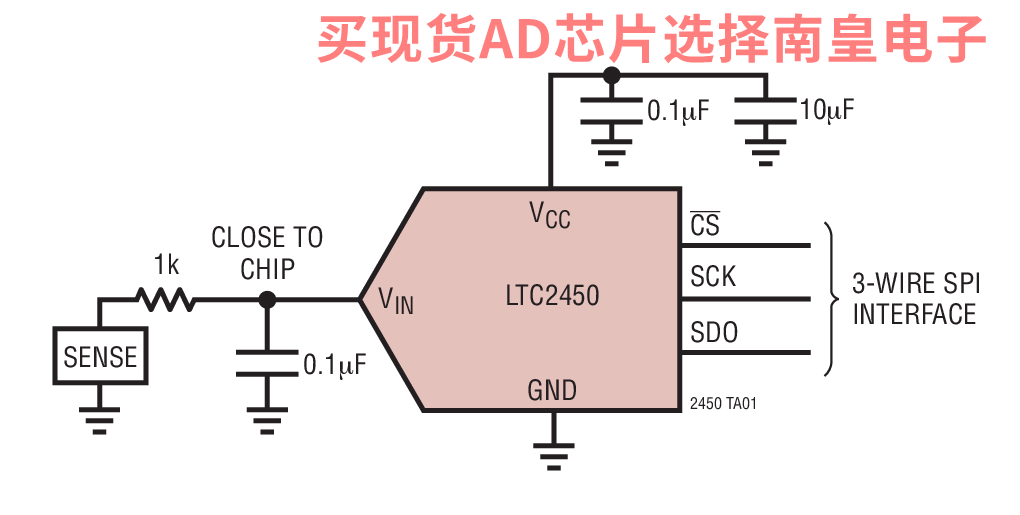

LTC2450 是一款超纤巧型16位模数转换器。LTC2450 采用 2.7V 至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 SPI 接口进行通信。它包括一个集成振荡器，不需要任何外部组件。该器件采用一个 ΔΣ 型调制器作为转换器的核心部件，并提供了适合于多路转换应用的单周期稳定时间。该转换器采用 6 引脚、2mm x 2mm DFN 封装。内部振荡器无需任何外部组件。LTC2450 包括一个专有的输入采样电路，该电路可将平均输入采样电流减小几个数量级。

LTC2450 每秒能够执行多达 30 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2450 采用了对用户而言是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器将其电源电压用作基准电压，而且单端、轨至轨输入电压范围从 GND 延伸至 VCC 。

在执行完一次转换之后，LTC2450 能够自动地进入睡眠模式，并将其电流消耗降至 200nA 以下。如果用户每秒对ADC 进行一次采样，则在采用一个 2.7V 电源的情况下，LTC2450 的平均功耗低于 50μW。

• 系统监控
• 环境监控
• 直接温度测量
• 仪表
• 工业过程控制
• 数据采集
• 嵌入式 ADC 升级

• 单端输入范围为 GND 至 VCC
• 0.02LSB RMS 噪声

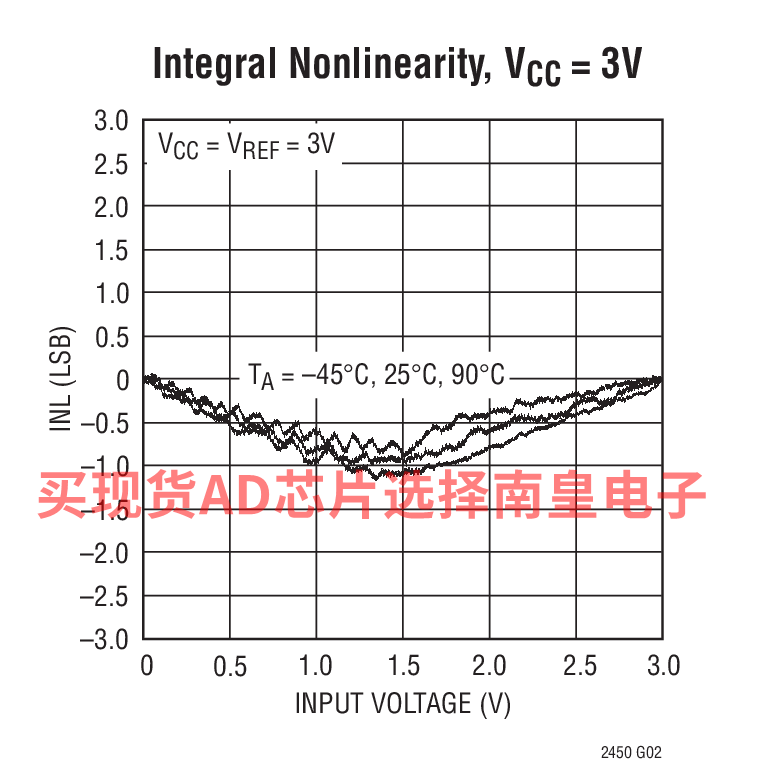

• 2LSB INL，无漏失码
• 2LSB 偏移误差
• 4LSB 全标度误差
• 适合于多路转换应用的单转换稳定时间
• 具自动停机功能的单周期操作
• 350μA 电源电流
• 50nA 睡眠模式电流
• 转换速率为每秒 30 次
• 内部振荡器 —— 无需外部组件
• 2.7V 至 5.5V 单电源工作
• SPI 接口

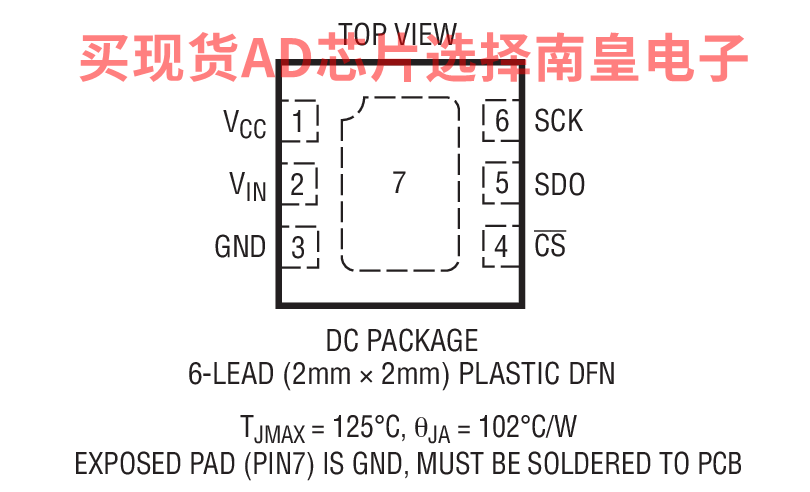

• 超纤巧型 2mm x 2mm DFN 封装

LTC2450CDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.91（100-499个）；1.32（1000+个）

LTC2450CDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.91（100-499个）；1.32（1000+个）

LTC2450IDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.57（1000+个）

LTC2450IDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.57（1000+个）

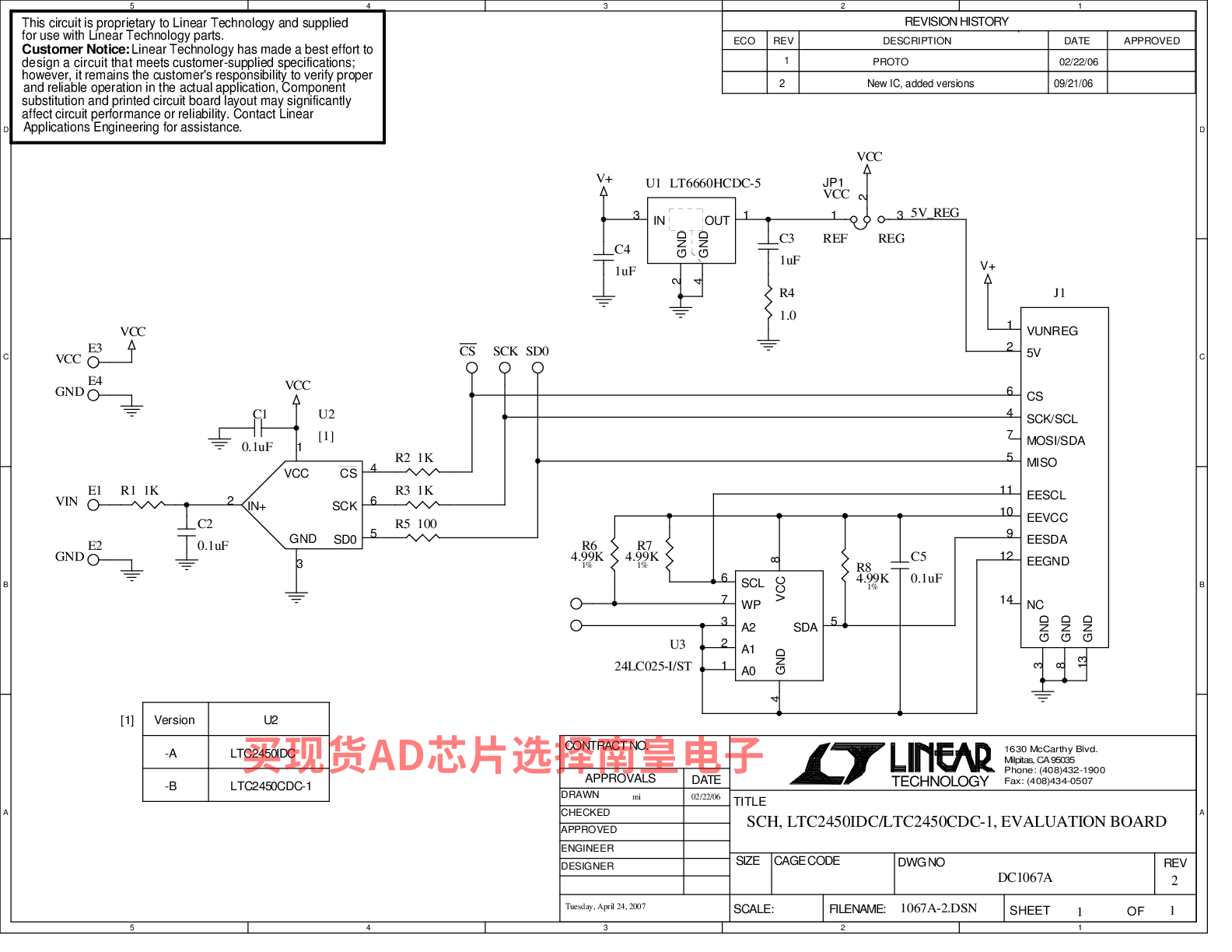

DC1067A-A：LTC2450 | 16-bit 30Hz ΔΣ ADC in 2mm × 2mm DFN-6 Package (Requires DC590B)

DC1067A-A: Demo Board for the LTC2450 Easy-to-Use, Ultra-Tiny 16-Bit ΔΣ ADC.
