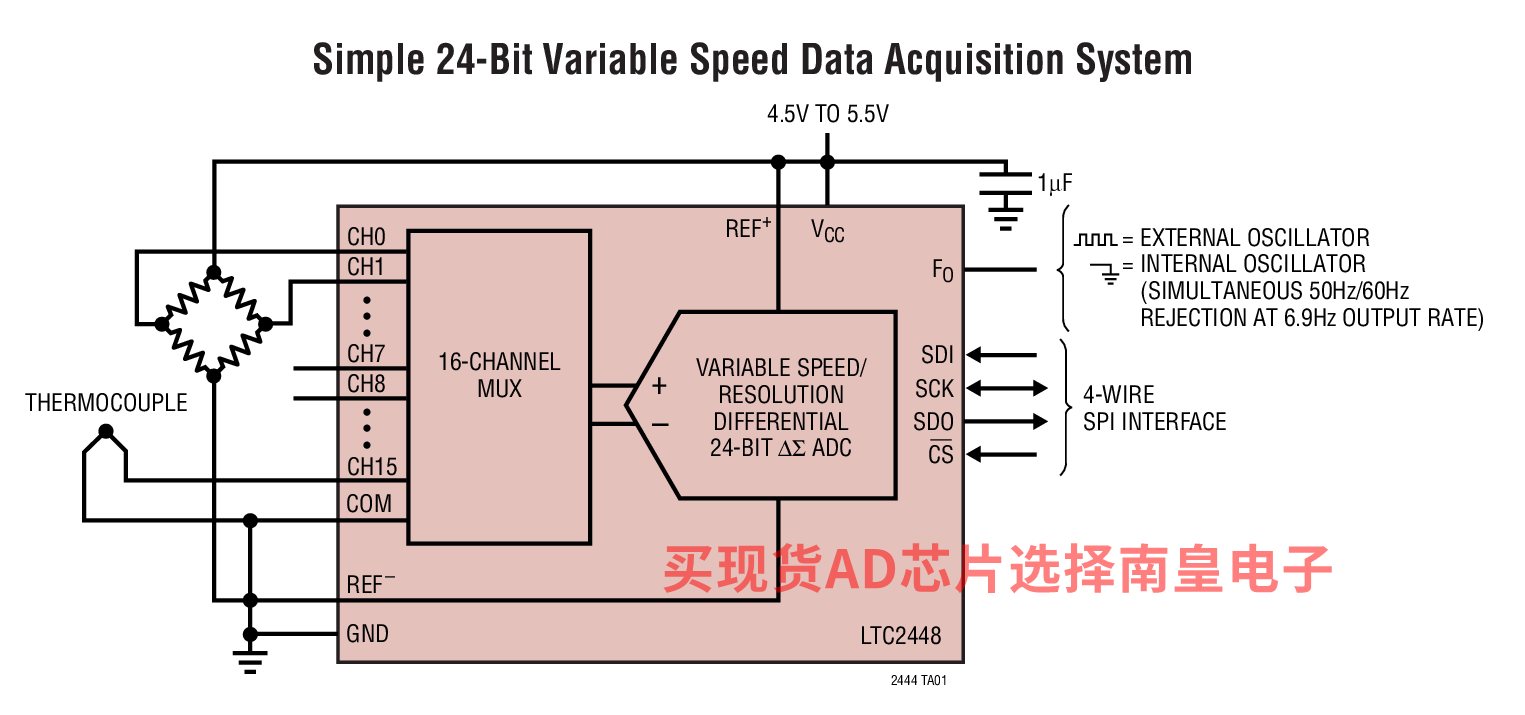

LTC2444 / LTC2445 / LTC2448 / LTC2449 是 8 / 16 通道 (4 / 8 差分)、高速 24 位无延迟增量累加 (No Latency ΔΣ) ADC。这些器件采用一种专有的增量累加型架构，实现了可变速度 / 分辨率。从 6.9Hz / 280nVRMS 至 3.5kHz / 25μVRMS (采用外部振荡器时为 4kHz) 的 10 种速度 / 分辨率组合通过一个简单的四线式串行接口来选择，并且没有转换结果之间的延迟或 DC 准确度 (偏移、全标度、线性度、漂移) 中的变动。此外，还可选择一种 2X 速度模式，从而实现高达 7kHz (如果采用一个外部振荡器则为 8kHz) 的输出频率和单周期延迟。

可利用一个从地电位至 VCC 的共模输入范围来选择单端或差分输入的任意组合，这与 VREF 无关。当工作于 1X 速度模式时，在选择了一个新的速度、分辨率或通道之后的第一个转换是有效的。由于转换操作之间没有稳定时间，因此能以一个 500Hz 的频率扫描所有 8 个差分通道。在每次转换结束时，转换器在内部复位，从而消除了连续转换之间的任何记忆效应，并确保高阶增量累加型调制器的稳定性。

• 高速多路复用
• 衡器
• 自动量程 6 位数字电压表 (DVM)
• 直接温度测量
• 高速数据采集



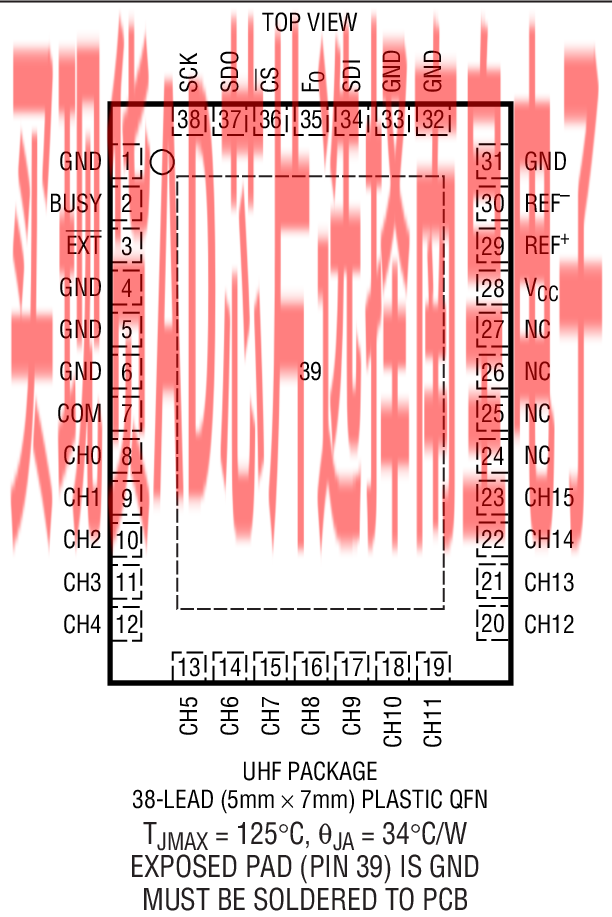

• 多达 8 个差分或 16 个单端输入通道
• 高达 8kHz 的输出频率 (外部 fO)
• 高达 4kHz 的多路复用频率 (外部 fO)
• 可选的速度 / 分辨率

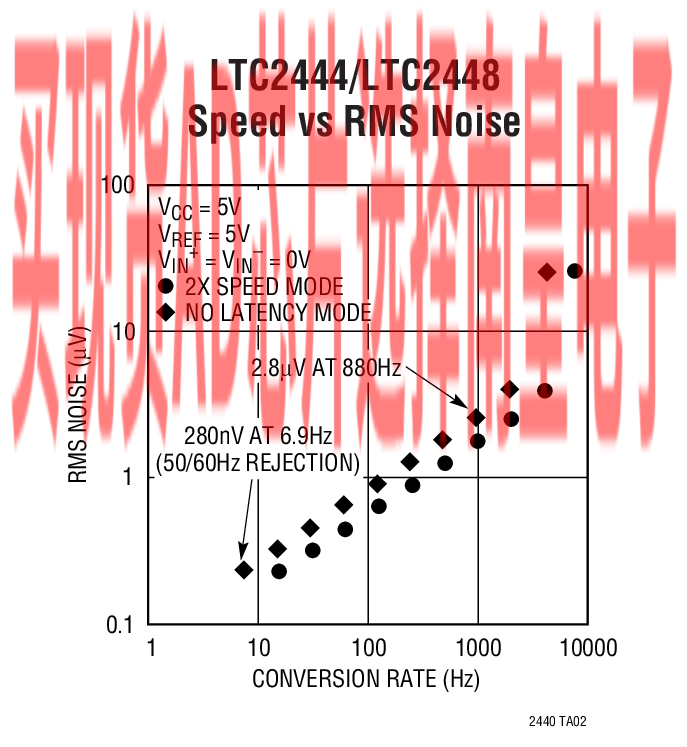

• 2μVRMS 噪声 (在 1.76kHz 输出频率)
• 200nVRMS噪声 (在 13.8Hz 输出频率，采用同时 50Hz / 60Hz 抑制)
• 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
• 0.0005% INL，无漏失码
• 自动睡眠模式可实现电流消耗为 20μA 的运作 (在 6.9Hz)
• <5μV 偏移 (4.5V < VCC < 5.5V，–40°C 至 85°C)
• 具 GND 至 VCC 共模范围的差分输入和差分基准
• 无延迟模式，每次转换都是准确的 (即使在选择了一个新通道之后也是如此)
• 内部振荡器 ─ 无外部组件

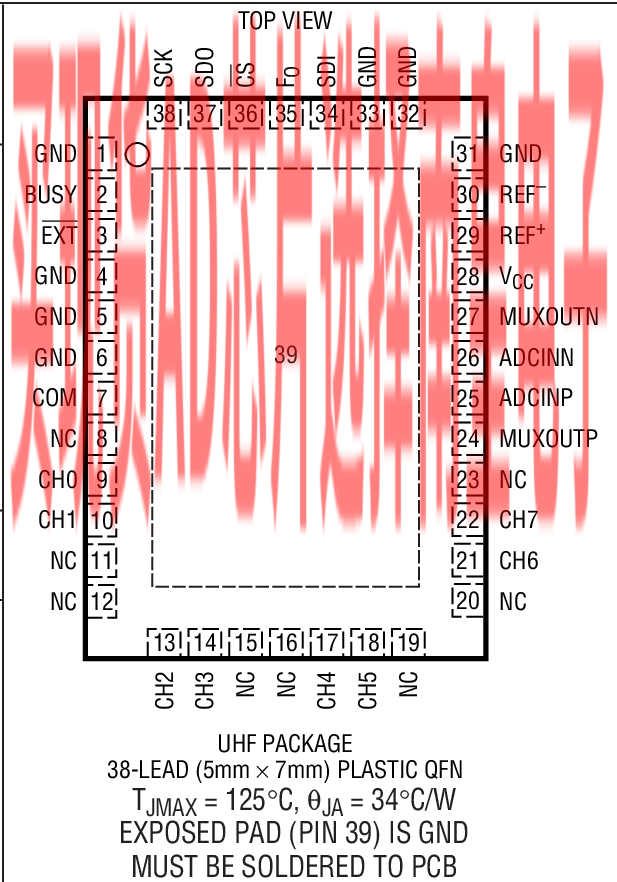

• LTC2445 / LTC2449 包括用于外部缓冲或增益的 MUXOUT / ADCIN

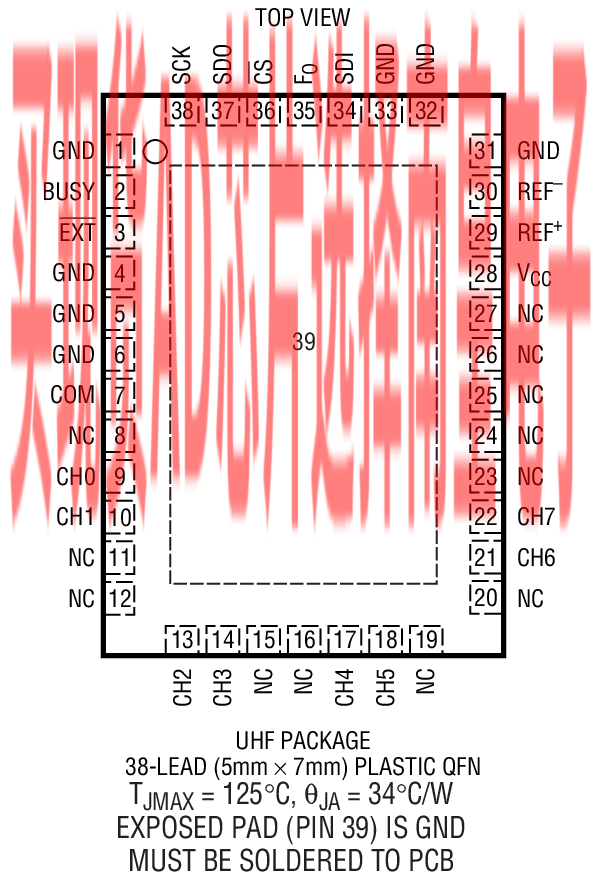

• 纤巧型 5mm x 7mm QFN 封装



LTC2448CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：8.47（100-499个）；7.98（1000+个）

LTC2448CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.47（100-499个）；7.98（1000+个）

LTC2448IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：9.79（100-499个）；9.19（1000+个）

LTC2448IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.79（100-499个）；9.19（1000+个）

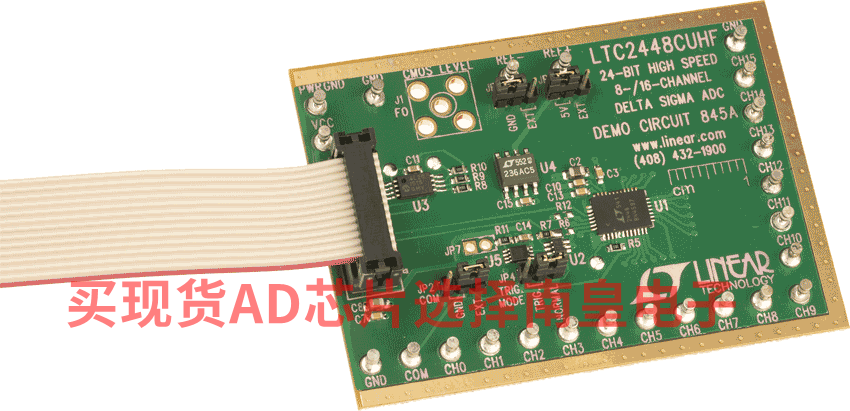

DC845A：LTC2448UHF | 24位高速8/16通道Σ-△型ADC（需要DC590）

DC845A：具有可选速度/分辨率的LTC2448 24位高速8/16通道Σ-△型ADC的演示板。
