LTC2447的基本参数
  • 制造厂商:AD
  • 产品类别:精密模数转换器- 20 MSPS
  • 技术类目:多路复用模数转换器
  • 功能描述:具可选多个基准输入的 24 位、高速、8 通道 ΔΣ ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2447的产品详情:

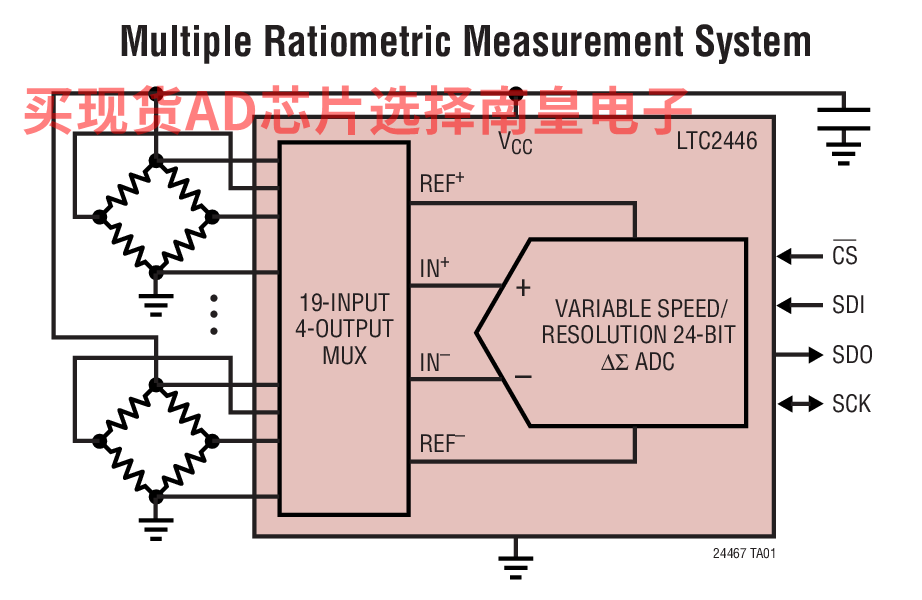

LTC2446 / LTC2447 四终端开关操作可实现多路复用的比例式测量。4 组可选差分输入与 4 组差分基准输入相结合,允许由单个转换器对多个 RTD、桥接器和其他传感器进行数字化处理。可针对任何不需要比例式测量的输入通道选择第 5 个差分基准输入 (热电偶、电压、电流检测 ... 等)。灵活的输入多路复用器提供了与一个随动基准输入或一个通用基准输入相耦合的单端或差分输入。

一种专有的 ΔΣ 架构产生了 15ppm 的绝对准确度 (偏移、全标度、线性度)、低至 200nVRMS 的噪声和高达 8kHz 的速度。通过一个简单的 4 线式接口可以选择 10 种速度 / 分辨率组合。由于转换操作之间没有稳定时间,因此在一个速度、分辨率、通道变更或基准变更之后的第一个转换是有效的,可实现高达 4kHz 的扫描速率。此外,还可针对任何速度选择一种 2x 模式,从而实现高达 8kHz 的输出速率和单周期延迟。


应用

  • 流量
  • 衡器
  • 压力
  • 直接温度测量
  • 气相色谱分析

LTC2447的优势和特点:
  • 5 个可选的差分基准输入
  • 4 个差分 / 8 个单端输入
  • 用于多个比例式测量的 4 路 MUX
  • 高达 8kHz 的输出速率 (外部 fO)
  • 高达 4kHz 的多路复用速率 (外部 fO)
  • 可选的速度 / 分辨率:

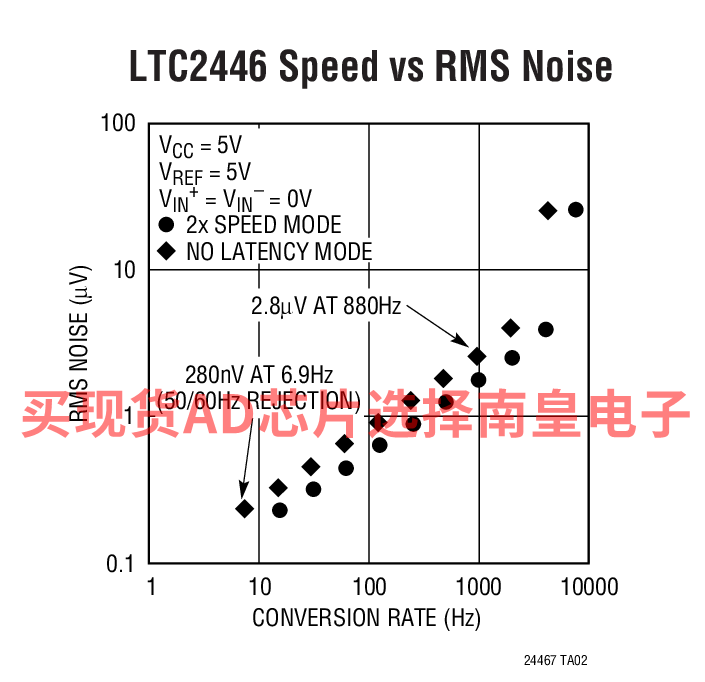

    • 在 1.76kHz 输出速率下噪声为 2μVRMS
    • 在 13.8Hz 输出速率下噪声为 200nVRMS (采用同时 50Hz / 60Hz 抑制)
  • 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
  • 0.0005% INL,无漏失码
  • 自动睡眠模式可实现电流消耗为 20μA 的运作 (在 6.9Hz)
  • <5μV 偏移 (4.5V < VCC < 5.5V,–40°C 至 85°C)
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 无延迟模式,每个转换都是准确的 (即使在选择一个新通道之后也是如此)
  • 内部振荡器 – 无外部组件
  • LTC2447 包括用于外部缓冲或增益的 MUXOUT/ADCIN

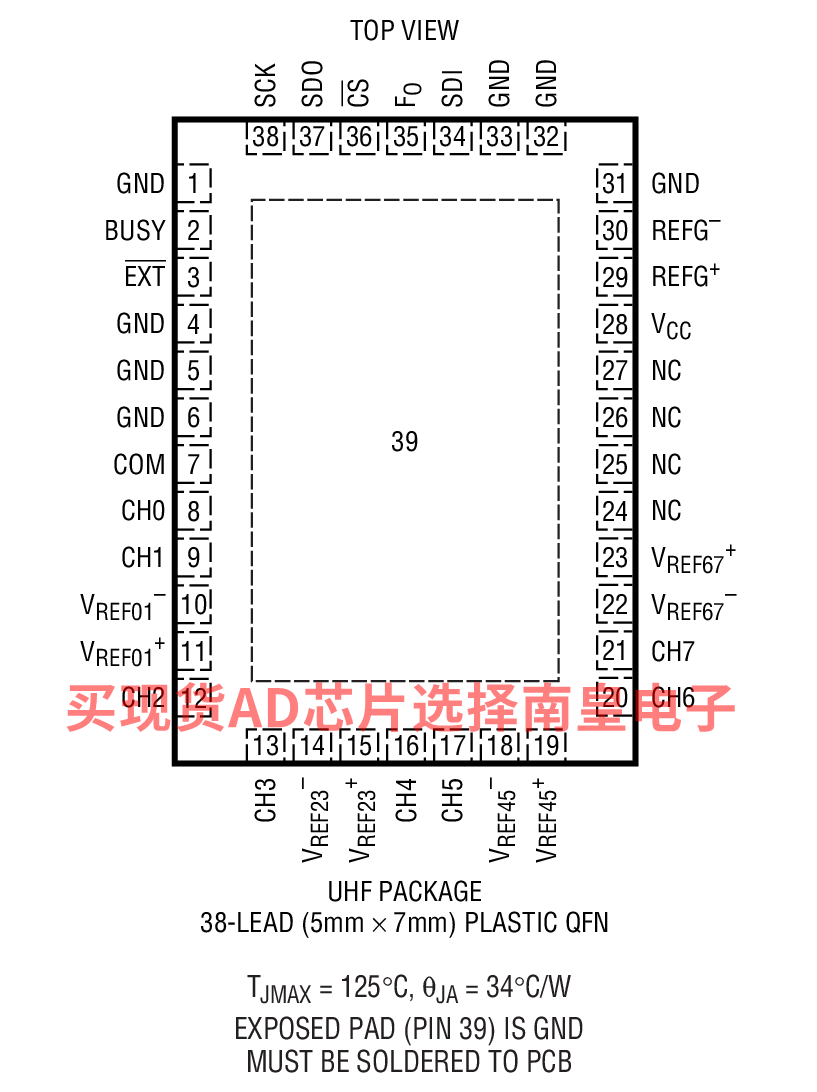

  • 纤巧型 5mm x 7mm QFN 封装

LTC2447具体的完整产品型号参数及价格(美元):

LTC2447CUHF#PBF,封装:38-Lead QFN (5mm x 7mm w/ EP),包装形式及数量:管装,52,工作温度:0 to 70C,AD官网报价:8.47(100-499个);7.98(1000+个)

LTC2447CUHF#TRPBF,封装:38-Lead QFN (5mm x 7mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:8.47(100-499个);7.98(1000+个)

LTC2447IUHF#PBF,封装:38-Lead QFN (5mm x 7mm w/ EP),包装形式及数量:管装,52,工作温度:-40 to 85C,AD官网报价:9.79(100-499个);9.19(1000+个)

LTC2447IUHF#TRPBF,封装:38-Lead QFN (5mm x 7mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:9.79(100-499个);9.19(1000+个)

轻松满足您的AD芯片采购需求
LTC2447的评估套件:

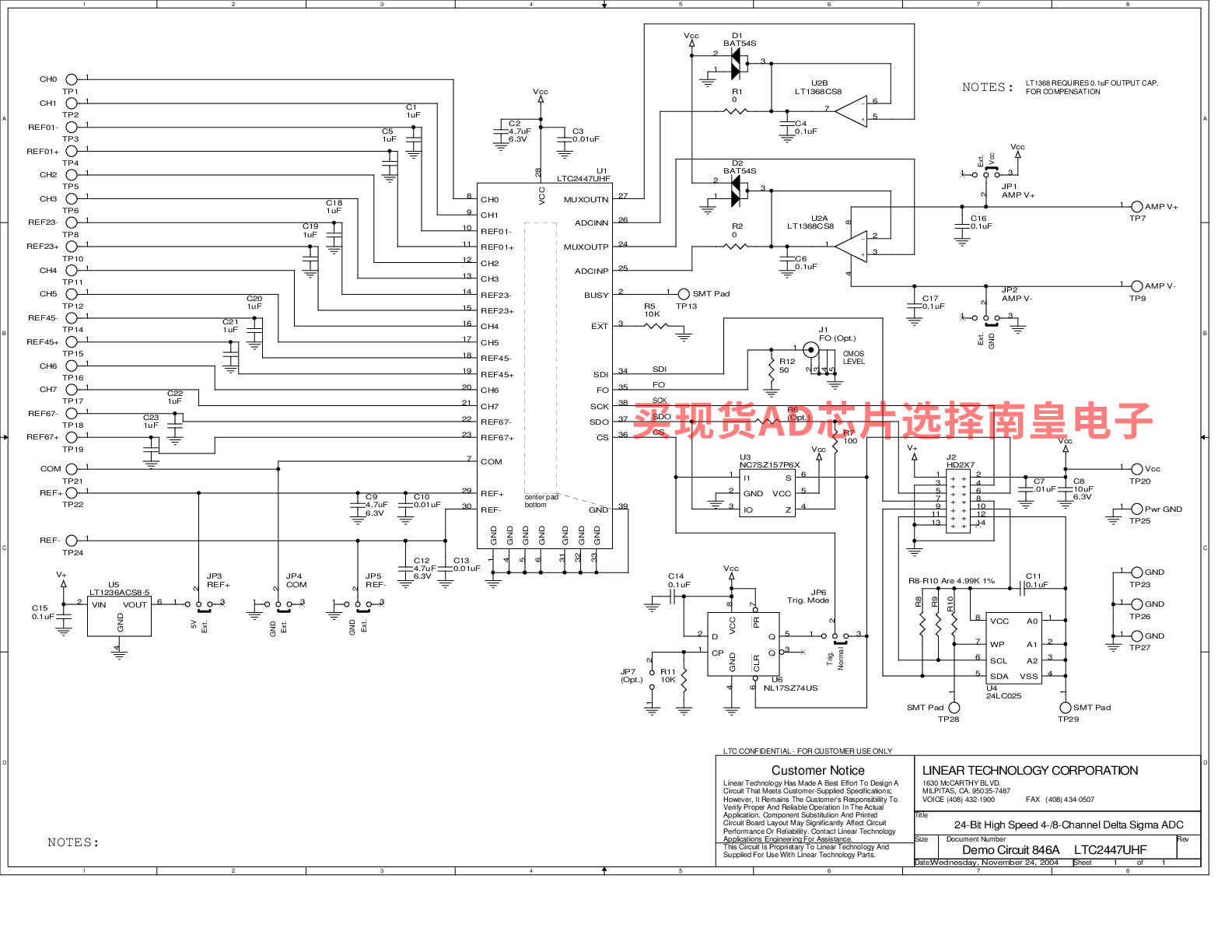

DC846A:LTC2447UHF | 24位高速4/8通道Σ-△型ADC(需要DC590)

DC846A:具有多个可选参考输入的LTC2447 24位高速8通道Σ-△型ADC的演示板。
