- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具差分输入和差分基准的 20 位无延迟 ΔΣ ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

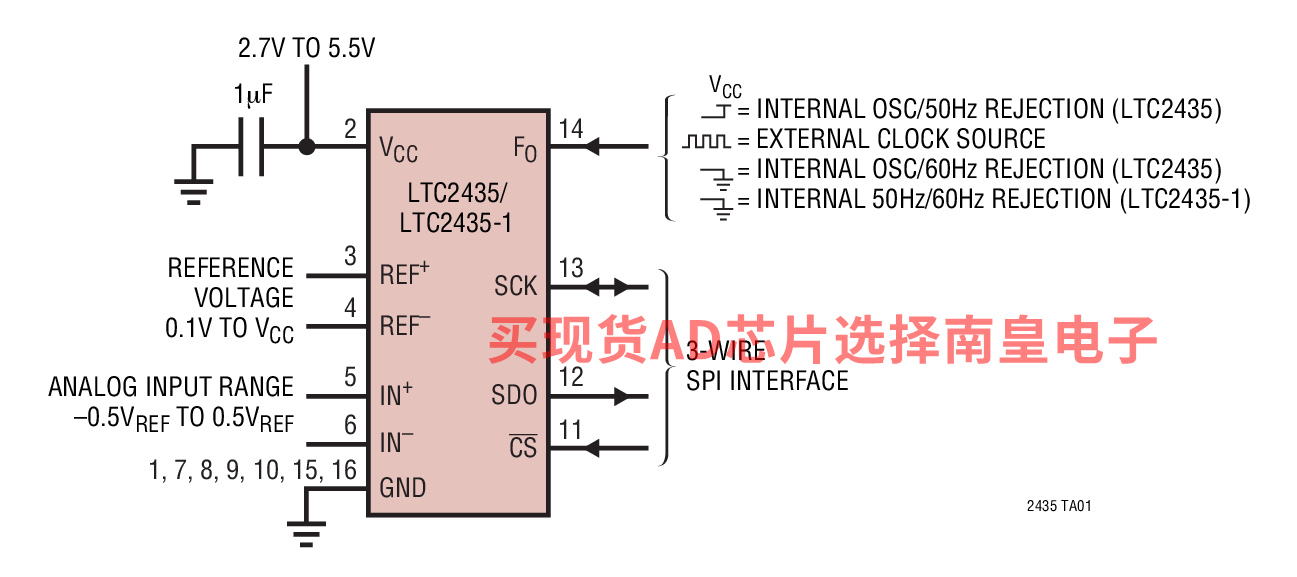

LTC2435 / LTC2435-1 是 2.7V 至 5.5V 微功率 20 位差分 ΔΣ 模数转换器，具有集成振荡器、3ppm INL 和 0.8ppm RMS 噪声。它们采用增量累加技术，并提供了面向多工应用的单周期稳定时间。可通过单个引脚对 LTC2435 进行配置，使其获得优于 110dB 的输入差模抑制 (在 50Hz 或 60Hz ±2%)，也可以利用一个外部振荡器对其进行驱动，以提供一个用户规定的抑制频率。在 49Hz 至 61.2Hz (同时 50Hz 和 60Hz ±2%) 的范围内，可通过配置使 LTC2435-1 拥有优于 87dB 的输入差模抑制。由于采用了内部振荡器，因此无需外部频率设定元件。
这些转换器可接受 0.1V 至 VCC 的任何外部差分基准电压，以实现灵活的比例式和远端采样测量配置。全标度差分输入范围为 -0.5VREF 至 0.5VREF。基准共模电压 (VREFCM) 和输入共模电压 (VINCM) 可以独立地设定在 LTC2435 / LTC2435-1 的 GND 至 VCC 范围之内。DC 共模输入抑制优于 120dB。
LTC2435 / LTC2435-1 通过一个符合 SPI 和 MICROWIRE 协议的灵活三线式数字接口进行通信。
- 直接传感器数字化转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 6 位 DVM
- LTC2430 的 2x 加速版本：
15Hz 输出速率，60Hz 陷波频率 —— LTC2435；
13.75Hz 输出速率，同时 50Hz / 60Hz 陷波频率 —— LTC2435-1 - 具 GND 至 VCC 共模范围的差分输入和差分基准
- 3ppm INL，无漏失码
- 10ppm 增益误差
- 0.8ppm 噪声
- 面向多工应用的单转换稳定时间
- 内部振荡器 —— 无需外部元件
- 单电源 2.7V 至 5.5V 操作
- 低电源电流 (200μA，在自动睡眠模式中为 4μA)
- 采用窄体 SSOP-16 封装的 20 位 ADC (SO-8 封装的占板面积)
LTC2435-1CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435-1CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435-1IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435-1IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435-1CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435-1CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435-1IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435-1IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.29（100-499个）；3.97（1000+个）
LTC2435IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
LTC2435IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.36（1000+个）
