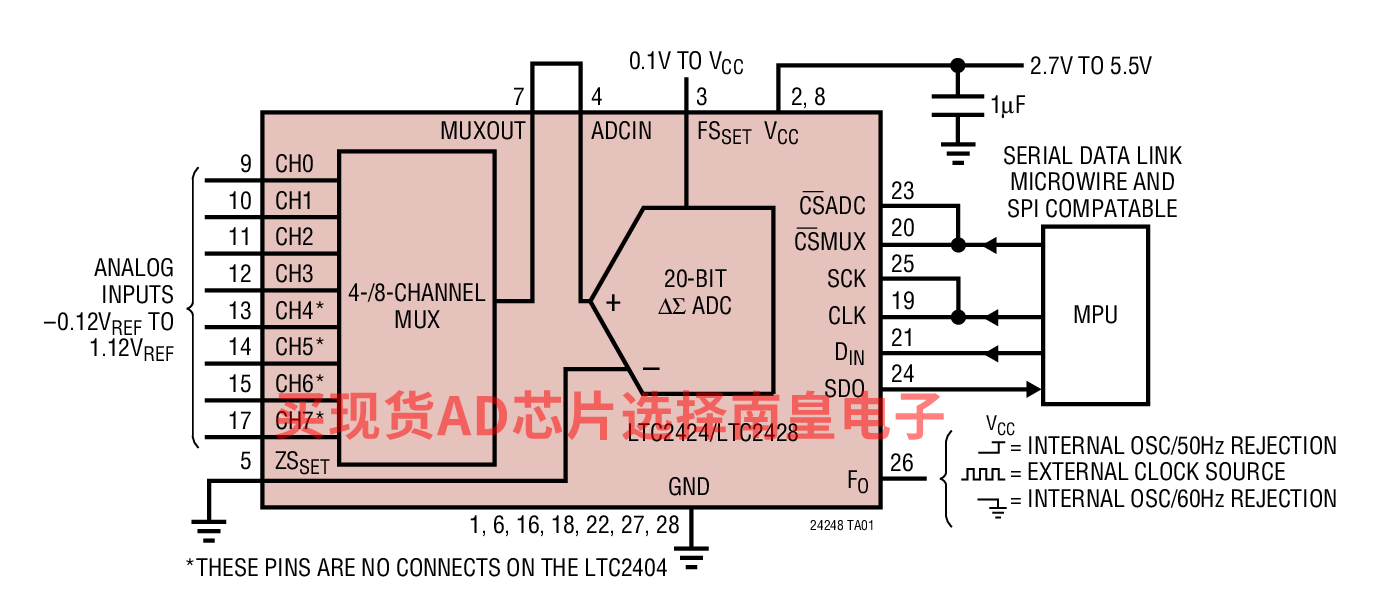

LTC2424 / LTC2428 是具集成化振荡器、8ppm INL 和 1.2ppm RMS 噪声的 4 通道/ 8 通道 2.7V 至 5.5V 微功率 20 位A/D 转换器。这两款器件采用增量-累加技术并提供了单周期数字滤波器稳定时间 (无延迟)，适合多路复用应用。通道改变之后的第一个转换始终是有效的。可通过单个引脚对 LTC2424 / LTC2428 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 800Hz 抑制频率通过一个外部振荡器来驱动 LTC2424 / LTC2428。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 VCC 之间的任何外部基准电压。凭借其 –12.5% VREF 至 112.5% VREF (VREF = FSSET – ZSSET) 的扩展输入转换范围，LTC2424 / LTC2428 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2424 / LTC2428 通过一个与 SPI 和MICROPOWERTM 协议相兼容的灵活四线式数字接口进行通信。

应用

• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 4 位数字电压表 (DVM)

• 引脚兼容的 4 通道 / 8 通道 20 位 ADC
• 8ppm INL，无漏失码 (在 20 位)
• 4ppm 全标度误差和 0.5ppm 偏移
• 1.2ppm 噪声
• 数字滤波器在单个周期内实现稳定。每个转换都是准确的，即使在改变通道之后也不例外

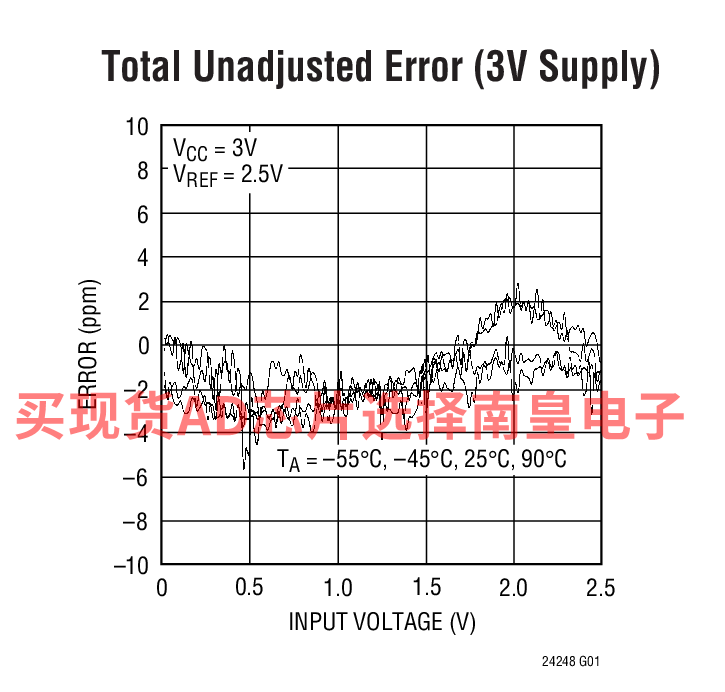

• 快速模式：16 位噪声，12 位总未调整误差 (TUE) (在 100sps)
• 内部振荡器 – 无需外部组件
• 110dB 最小值、50Hz / 60Hz 陷波滤波器
• 基准输入电压：0.1V 至VCC
• 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
• 2.7V 至 5.5V 单电源操作
• 低电源电流 (200μA) 和自动停机
• 如果 ZSSET 引脚接地，则可与 24 位 LTC2404 / LTC2408 互换

LTC2424CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5.72（100-499个）；5.34（1000+个）

LTC2424CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.72（100-499个）；5.34（1000+个）

LTC2424IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.89（1000+个）

LTC2424IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.89（1000+个）

LTC2424CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5.72（100-499个）；5.34（1000+个）

LTC2424CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.72（100-499个）；5.34（1000+个）

LTC2424IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.89（1000+个）

LTC2424IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.89（1000+个）
