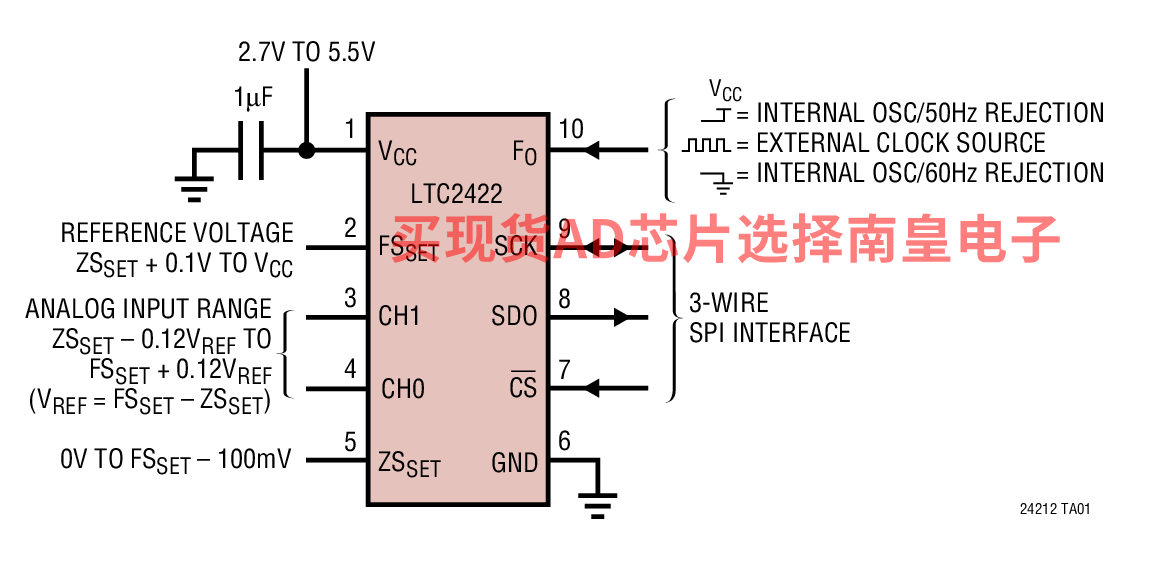

LTC2421 / LTC2422 是具集成化振荡器、8ppm INL 和 1.2ppm RMS 噪声的单通道和两通道 2.7V 至5.5V 微功率 20 位模数转换器。这些超小型器件采用增量-累加技术和一种可在单周期内实现稳定的新型数字滤波器架构。这可消除传统 ?Σ 转换器中常见的延迟，并简化了多路复用应用。

可通过单个引脚对 LTC2421 / LTC2422 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2421 / LTC2422。内部振荡器无需外部频率设定组件。

这两款转换器接受一个介于 0.1V 至 VCC 之间的外部基准电压。凭借 –12.5% VREF 至 112.5% VREF(VREF= FSSET – ZSSET) 的扩展输入转换范围，LTC2421 / LTC2422 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2421 / LTC2422 通过一个与 SPI 和MICROWIRE协议相兼容的二线式或三线式数字接口进行通信。

应用

• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制

?

• 采用纤巧型 MSOP-10 封装的 20 位 ADC
• 单通道或两通道输入
• 2.7V 至 5.5V 单电源操作
• 低电源电流 (200μA) 和自动停机
• 自动通道选择 (往复式) (LTC2422)
• 无延迟 (No Latency)：数字滤波器在单个转换周期内实现稳定
• 8ppm INL，无漏失码
• 4ppm 全标度误差
• 0.5ppm 偏移
• 1.2ppm 噪声
• 针对基准和接地检测的零标度和全标度设定
• 内部振荡器 – 无需外部组件
• 110dB 最小值、50Hz / 60Hz 陷波滤波器
• 基准输入电压：0.1V 至VCC
• 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
• 引脚与 LTC2401 / LTC2402 相兼容

???

LTC2421CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.23（100-499个）；4.85（1000+个）

LTC2421CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.23（100-499个）；4.85（1000+个）

LTC2421IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；5.46（1000+个）

LTC2421IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；5.46（1000+个）

LTC2421CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.23（100-499个）；4.85（1000+个）

LTC2421CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.23（100-499个）；4.85（1000+个）

LTC2421IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；5.46（1000+个）

LTC2421IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；5.46（1000+个）
