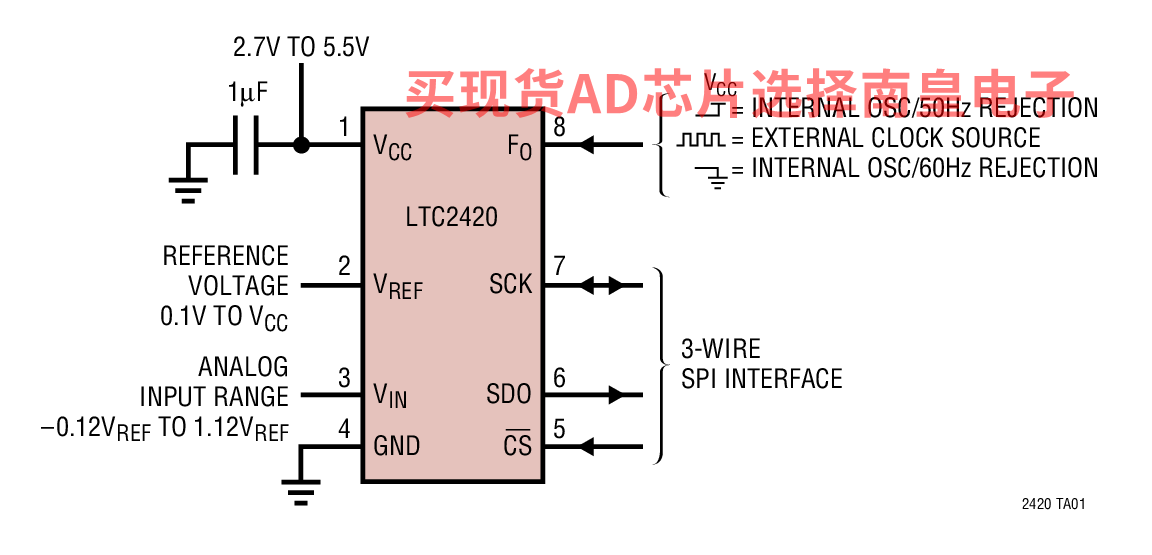

LTC2420 是一款具集成化振荡器、8ppm INL 和 1.2ppm RMS 噪声的微功率 20 位A/D 转换器，其工作电压范围为 2.7V 至 5.5V。该器件采用增量-累加技术并提供了一个可在单周期内实现稳定的数字滤波器，适合多路复用应用。可通过单个引脚对 LTC2420 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 800Hz 抑制频率通过一个外部振荡器来驱动 LTC2420。内部振荡器无需外部频率设定组件。

该转换器接受介于 0.1V 至 VCC 之间的任何外部基准电压。凭借其 –12.5% VREF 至 112.5% VREF的扩展输入转换范围，LTC2420 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2420 通过一个与 SPI 和MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

应用

• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 4 位数字电压表 (DVM)

• 采用 SO-8 封装的 20 位 ADC
• 8ppm INL，无漏失码 (在 20 位)
• 4ppm 全标度误差
• 0.5ppm 偏移
• 1.2ppm 噪声
• 数字滤波器在单周期内实现稳定。每个转换都是准确的，即使在输入阶跃之后也不例外

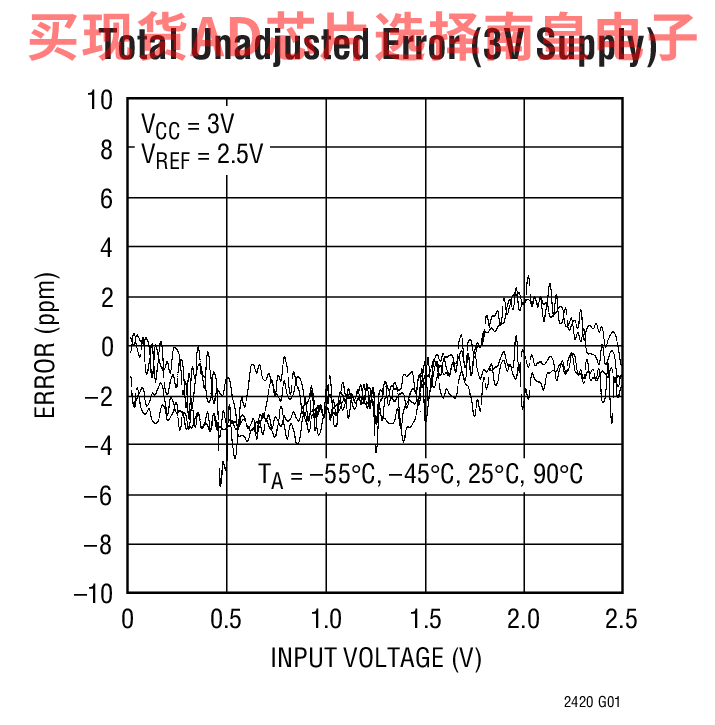

• 快速模式：16 位噪声，12 位总未调整误差 (TUE) (在 100sps)
• 内部振荡器 – 无需外部组件
• 110dB 最小值、50Hz / 60Hz 陷波滤波器
• 基准输入电压：0.1V 至VCC
• 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
• 2.7V 至 5.5V 单电源操作
• 低电源电流 (200μA) 和自动停机
• 引脚与 24 位 LTC2400 相兼容

LTC2420CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.29（100-499个）；4.95（1000+个）

LTC2420CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.29（100-499个）；4.95（1000+个）

LTC2420IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.87（100-499个）；5.46（1000+个）

LTC2420IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.87（100-499个）；5.46（1000+个）

DC344A：LTC2420CS8 | 具有Turbo模式的20位Σ-△ ADC（带软盘，需要Win95/98）

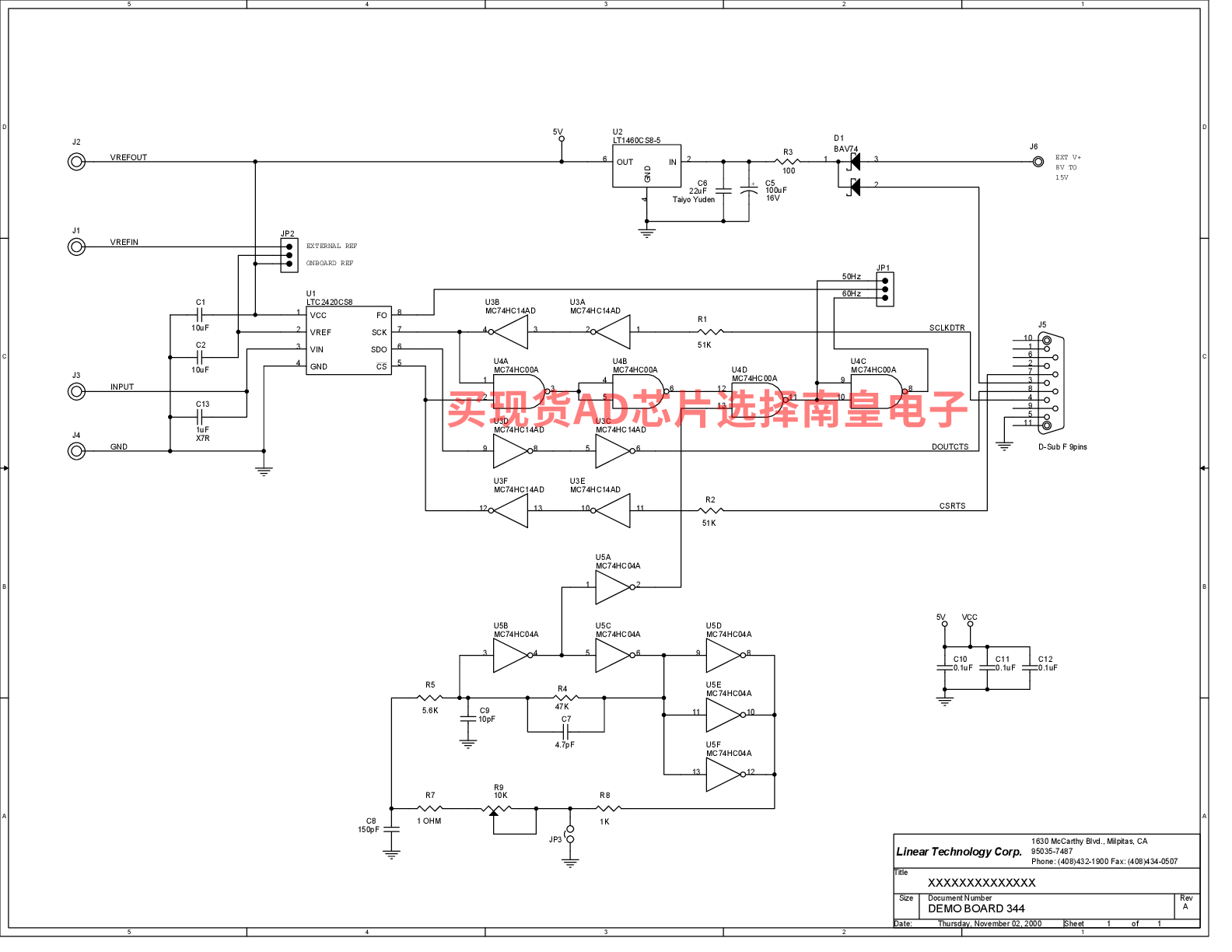

DC344A：LTC2420采用SO-8封装的20位µPower无延迟Σ-△ ADC演示板
