LTC2415（具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC）-AD代理

LTC2415的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2415的产品详情：

LTC2415 / 2415-1 是具集成型振荡器、2ppm INL、0.23ppm RMS 噪声和一个 2.7V 至5.5V 电源范围的微功率、24 位差分 ΔΣ 模数转换器。它们采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2415 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2415。LTC2415-1 可配置为在 49Hz 至 61.2Hz 范围内 (50Hz 和 60Hz ±2% 同时) 提供优于 87dB 的输入差模抑制。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2415 / LTC2415-1 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2415 / LTC2415-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

Applications

直接传感器数字转换器
衡器
直接温度测量
气体分析仪
应变仪换能器
仪表
数据采集
工业过程控制
6 位数字电压表 (DVM)

LTC2415的优势和特点：

LTC2410 / LTC2413 的 2x 加速版本：15Hz 输出速率、50Hz 或 60Hz 陷波 – LTC2415; 13.75Hz 输出速率、同时 50Hz/60Hz 陷波 – LTC2415-1
差分输入和具 GND 至 VCC 共模范围的差分基准
2ppm INL，无漏失码
2.5ppm 增益误差
0.23ppm 噪声
适合多路复用应用的单次转换稳定时间
内部振荡器 – 无需外部组件
采用窄体 SSOP-16 封装 (SO-8 封装占板面积) 的 24 位 ADC
2.7V 至 5.5V 单工作电源
低电源电流 (200μA) 和自动停机

LTC2415具体的完整产品型号参数及价格（美元）：

LTC2415-1CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.12（1000+个）

LTC2415-1CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.12（1000+个）

LTC2415-1IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；6.94（1000+个）

LTC2415-1IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；6.94（1000+个）

LTC2415CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.12（1000+个）

LTC2415CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.12（1000+个）

LTC2415DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，130，工作温度：，AD官网报价：

LTC2415IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；6.94（1000+个）

LTC2415IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；6.94（1000+个）

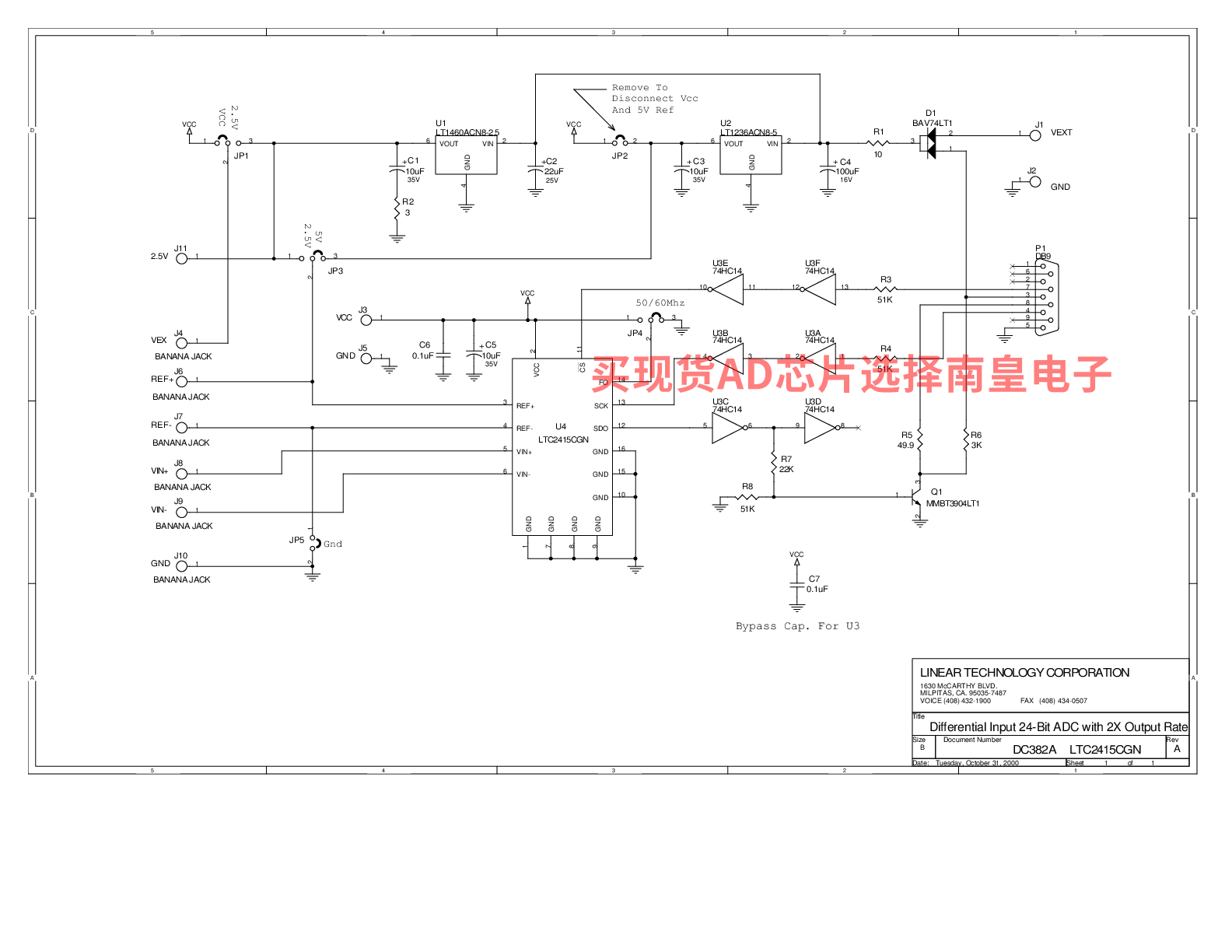

LTC2415的评估套件：

DC382A：LTC2415CGN | Differential Input 24-Bit ADC with 2X Output Rate (with Diskette, Requires Win95/98)

DC382A: Demo Board for LTC2415 24-Bit No Latency Delta Sigma ADC with Differential Input and Differential Reference.

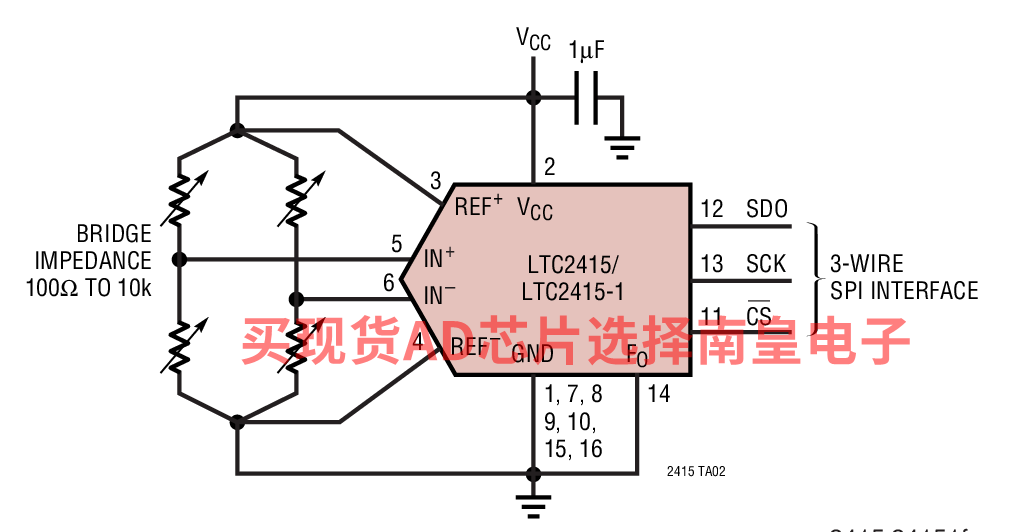

LTC2415的电路图解：

LTC2415的评估套件：
