- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：8 通道、24 位、无延迟增量累加 ΔΣ ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

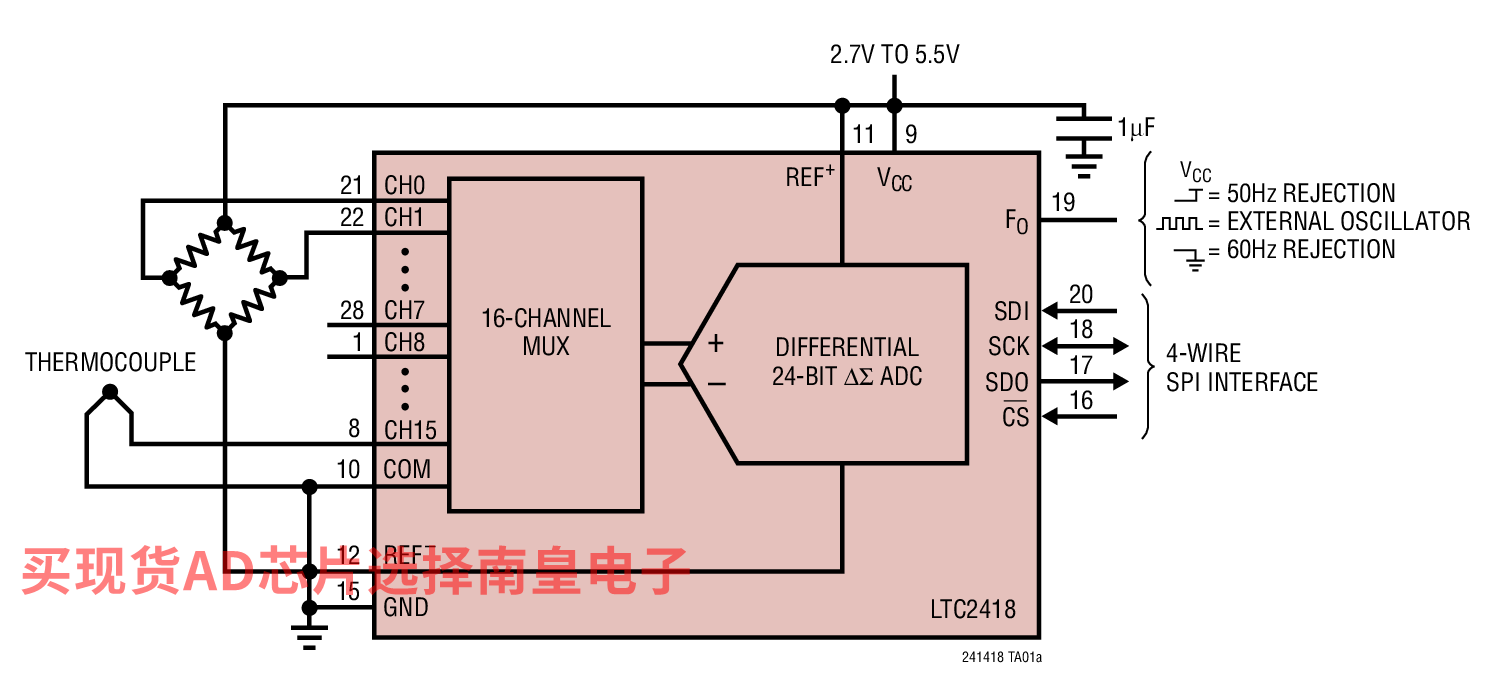

LTC2414 / LTC2418 是 8 通道 / 16 通道 (4 通道 / 8 差分通道) 微功率、24 位 ΔΣ 模数转换器。它们采用 2.7V 至 5.5V 工作电源，并具有一个集成型振荡器、2ppm INL 和 0.2ppm RMS 噪声。这些器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2414 / LTC2418 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2414 / LTC2418。内部振荡器无需外部频率设定组件。
LTC2414 / LTC2418 接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，适合于灵活的比例式和远端采样测量应用。可对它们进行配置以接受4 / 8 差分通道或 8 / 16 单端通道。全标度双极输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2414 / LTC2418 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。
应用
- 直接传感器数字转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 8 通道 / 16 通道单端或 4 通道 / 8 通道差分输入 (LTC2414 / LTC2418)
- 低电源电流 (200μA，在自动睡眠模式中为 4μA)
- 差分输入和具 GND 至 VCC 共模范围的差分基准

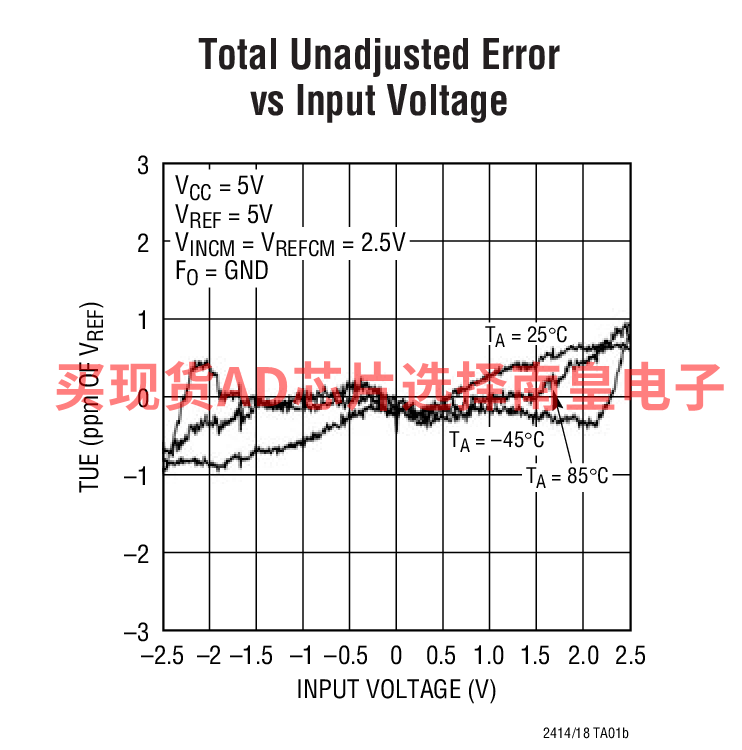

- 2ppm INL，无漏失码
- 2.5ppm 全标度误差和 0.5ppm 偏移
- 0.2ppm 噪声
- 无延迟：数字滤波器可在单个周期内实现稳定。每个转换是准确的 (即使在选择了一个新通道之后也不例外)
- 2.7V 至 5.5V 单工作电源
- 内部振荡器 — 无需外部组件
- 110dB 最小值、50Hz/60Hz 陷波滤波
LTC2414CGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：7.76（100-499个）；6.99（1000+个）
LTC2414CGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.76（100-499个）；6.99（1000+个）
LTC2414IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：8.69（100-499个）；7.81（1000+个）
LTC2414IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.69（100-499个）；7.81（1000+个）
LTC2414CGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：7.76（100-499个）；6.99（1000+个）
LTC2414CGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.76（100-499个）；6.99（1000+个）
LTC2414IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：8.69（100-499个）；7.81（1000+个）
LTC2414IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.69（100-499个）；7.81（1000+个）
