LTC2404（4 通道、24 位、微功率、No Latency ?∑ ADC）-AD代理

LTC2404的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：4 通道、24 位、微功率、No Latency ?∑ ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2404的产品详情：

LTC2404 / LTC2408 是具集成化振荡器、4ppm INL 和 0.3ppm RMS 噪声的 4 通道/ 8 通道 2.7V 至5.5V 微功率 24 位 A/D 转换器。这两款器件采用增量-累加技术，并提供了适合多路复用应用的单周期数字滤波器稳定时间 (无延迟)。通道改变之后的第一个转换始终是有效的。可通过单个引脚对 LTC2404 / LTC2408 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2404 / LTC2408。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 VCC 之间的任何外部基准电压。凭借其 –12.5% VREF 至 112.5% VREF 的扩展输入转换范围，LTC2404 / LTC2408 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2404 / LTC2408 通过一个与 SPI 和MICROWIRE协议相兼容的灵活四线式数字接口进行通信。

应用

衡器
直接温度测量
气体分析仪
应变仪换能器
仪表
数据采集
工业过程控制
6 位数字电压表 (DVM)

LTC2404的优势和特点：

引脚兼容的 4 通道 / 8 通道 24 位 ADC
单次转换数字滤波器稳定时间简化了多路复用
4ppm INL，无漏失码
4ppm 全标度误差
0.5ppm 偏移
0.3ppm 噪声
内部振荡器 – 无需外部组件
110dB 最小值、50Hz / 60Hz 陷波滤波器
基准输入电压：0.1V 至VCC
非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
2.7V 至 5.5V 单电源操作
低电源电流 (200μA) 和自动停机

???

LTC2404具体的完整产品型号参数及价格（美元）：

LTC2404CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：7.43（100-499个）；6.71（1000+个）

LTC2404CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：7.43（100-499个）；6.71（1000+个）

LTC2404IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：8.36（100-499个）；7.54（1000+个）

LTC2404IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：8.36（100-499个）；7.54（1000+个）

LTC2404的评估套件：

LTC2404CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：7.43（100-499个）；6.71（1000+个）

LTC2404CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：7.43（100-499个）；6.71（1000+个）

LTC2404IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：8.36（100-499个）；7.54（1000+个）

LTC2404IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：8.36（100-499个）；7.54（1000+个）

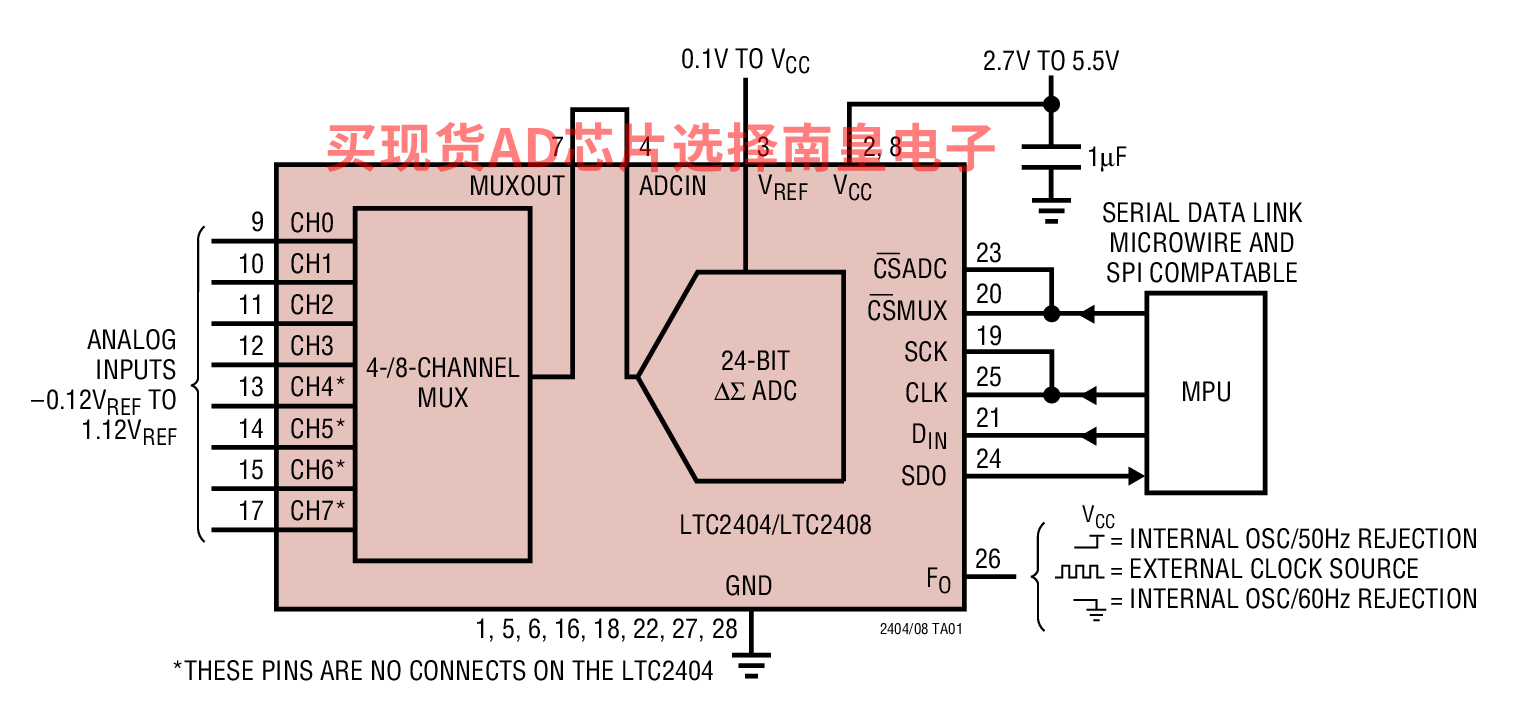

LTC2404的电路图解：

LTC2404的评估套件：
