LTC2392-16（具 94dB SNR 的 16 位、500ksps、SAR ADC）-AD代理

LTC2392-16的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 94dB SNR 的 16 位、500ksps、SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2392-16的产品详情：

LTC2392-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2392-16 采用单 5V 工作电源，支持一个很大的 ±4.096V 全差分输入范围，因而非常适合于那些要求最大动态范围的高性能应用。LTC2392-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2392-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2392-16 在并行和串行接口模式中均实现了 500ksps 的快速吞吐速率 (无周期延迟)，因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。在 500ksps 吞吐速率下，LTC2392-16 仅消耗 110mW。同时，为了进一步地降低待用期间的功率，该器件还提供了打盹和睡眠断电模式。

应用

医疗成像
高速数据采集
数字信号处理
工业过程控制
仪表
ATE (自动测试设备)

LTC2392-16的优势和特点：

500ksps 吞吐速率
±2LSB INL (最大值)
保证 16 位，无漏失码

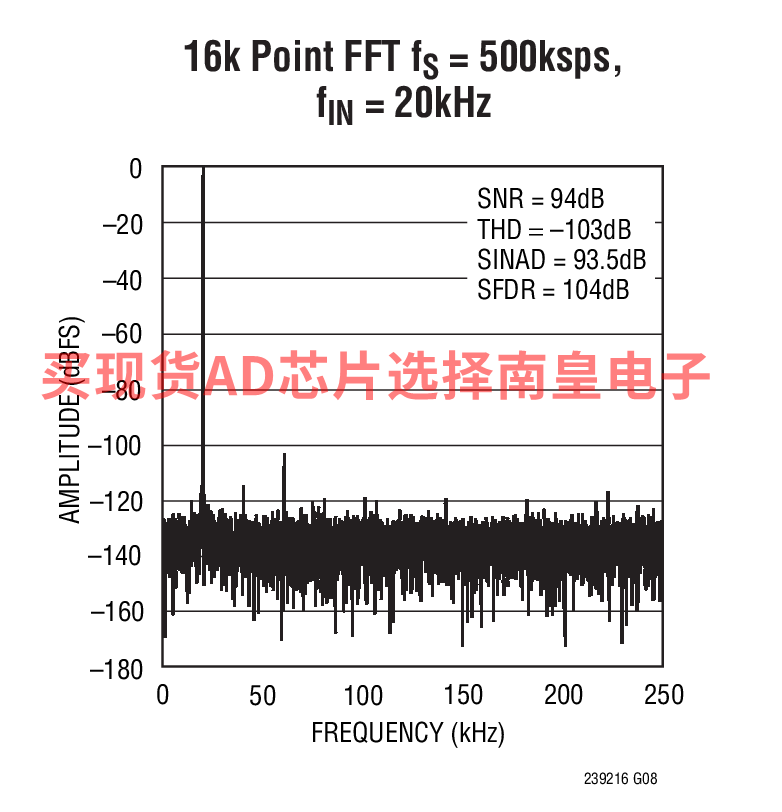

94dB SNR (典型值)，在 fIN = 20kHz
保证操作至 125ºC
单 5V 电源
1.8V 至 5V I/O 电压
110mW 功耗
±4.096V 差分输入范围
内部基准 (最大值为 20ppm/ºC)
无流水线延迟，无周期延迟
并行和串行接口
内部转换时钟

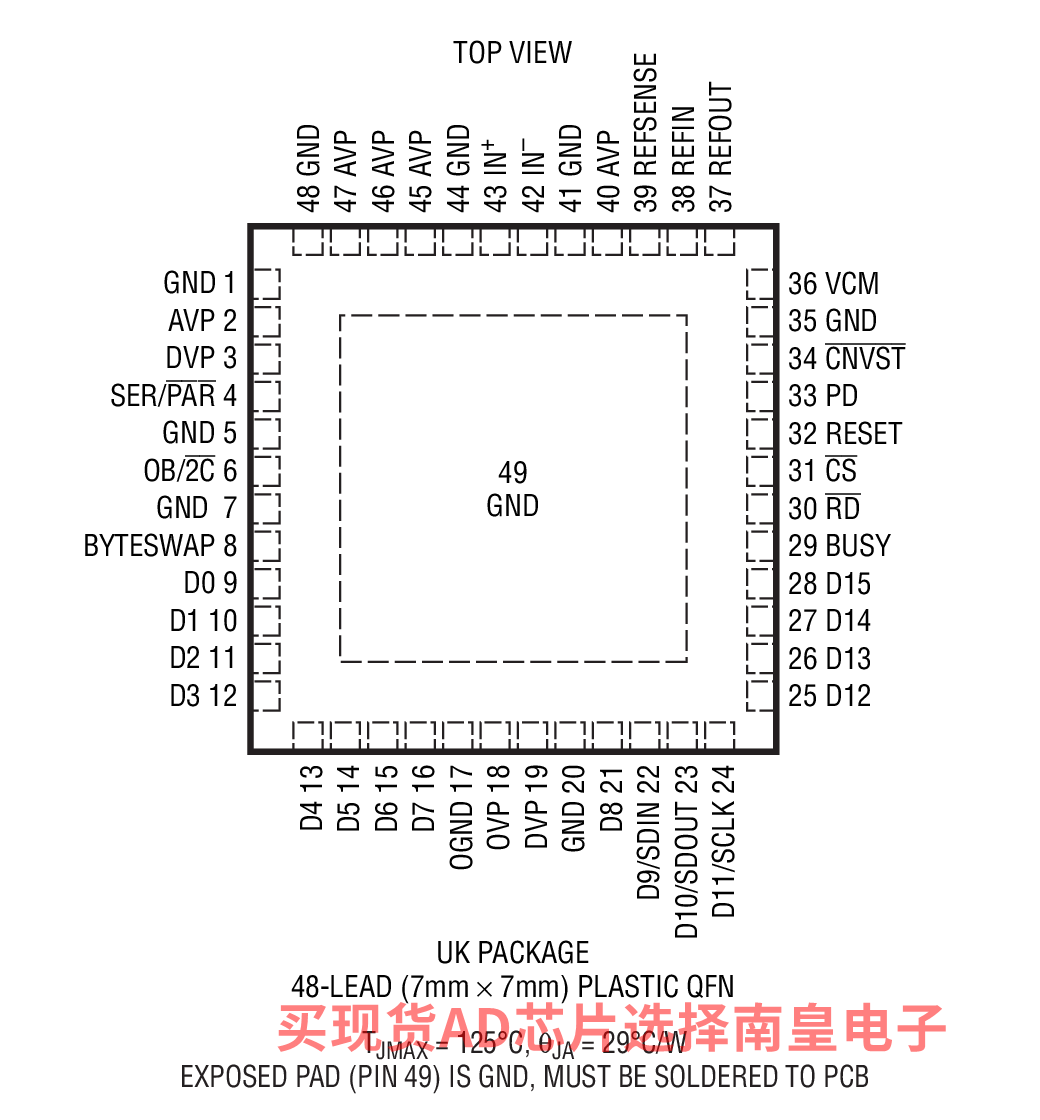

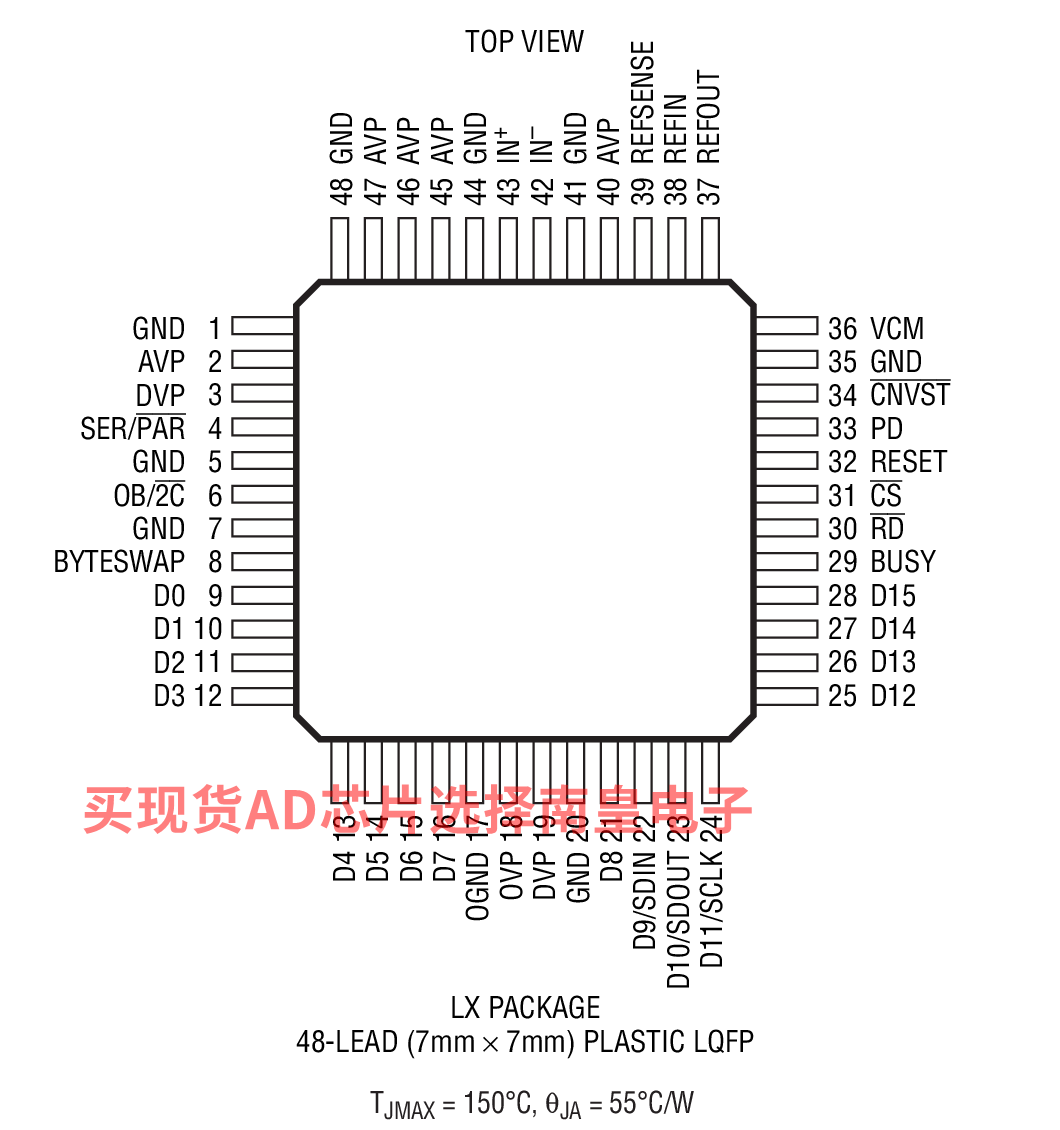

48 引脚 7mm x 7mm LQFP 和 QFN 封装

LTC2392-16具体的完整产品型号参数及价格（美元）：

LTC2392CLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：21.77（100-499个）；17.93（1000+个）

LTC2392CUK-16#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：21.88（100-499个）；18.04（1000+个）

LTC2392CUK-16#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：21.88（100-499个）；18.04（1000+个）

LTC2392HLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：30.04（100-499个）；24.74（1000+个）

LTC2392ILX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：25.04（100-499个）；20.63（1000+个）

LTC2392IUK-16#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：25.15（100-499个）；20.74（1000+个）

LTC2392IUK-16#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：25.15（100-499个）；20.74（1000+个）

LTC2392-16的评估套件：

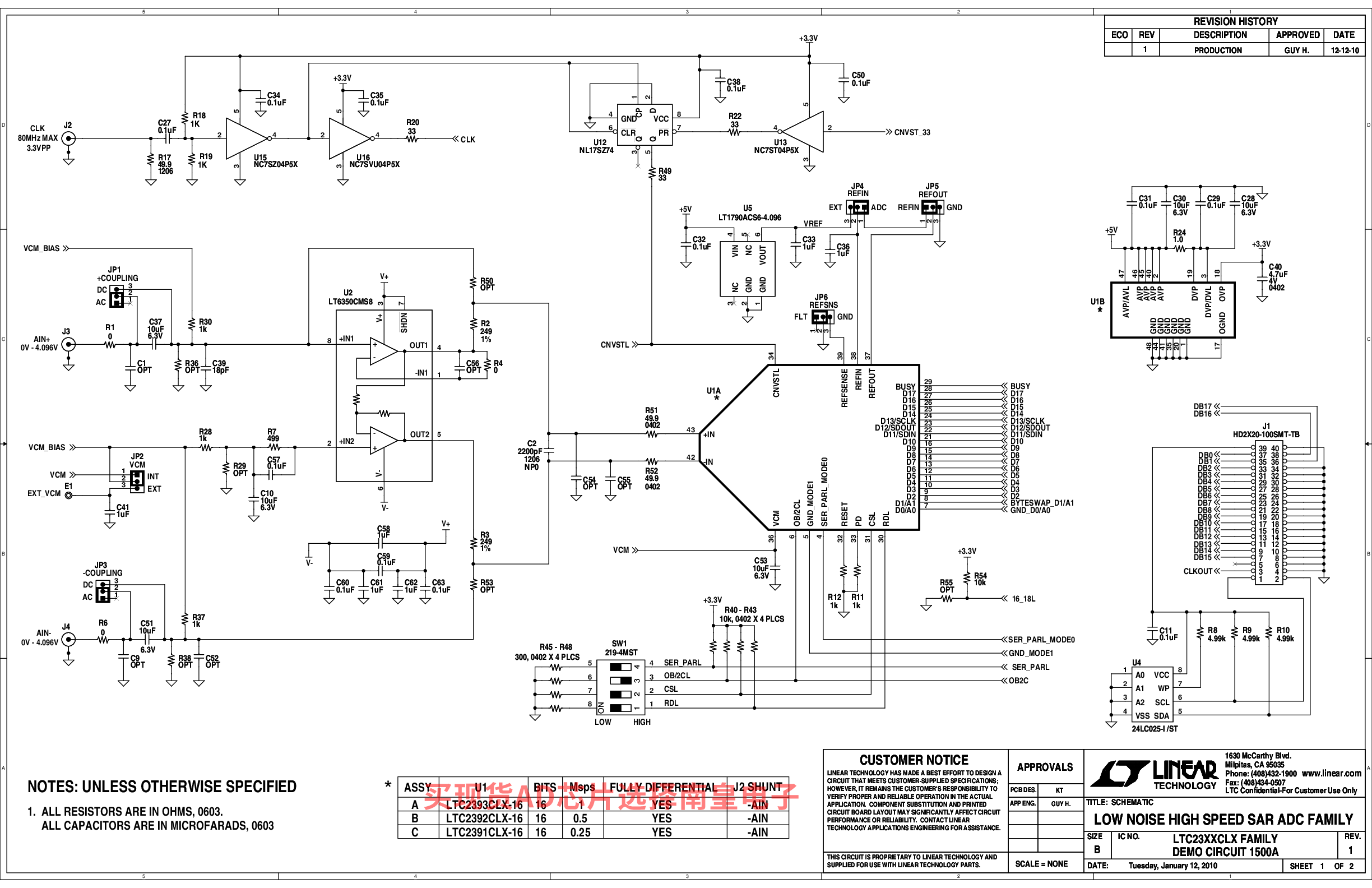

DC1500A-B：LTC2392-16 with LT6350 Optimized Driver | 5V 16-Bit 500ksps Int Ref Parallel/Serial SAR ADC in LQFP-48, Requires DC718

DC1500A-B: Demo Board for the LTC2392-16 16-Bit, 500ksps SAR ADC with 94dB SNR and for LT6350 Low Noise Single-Ended to Differential Converter/ADC Driver.

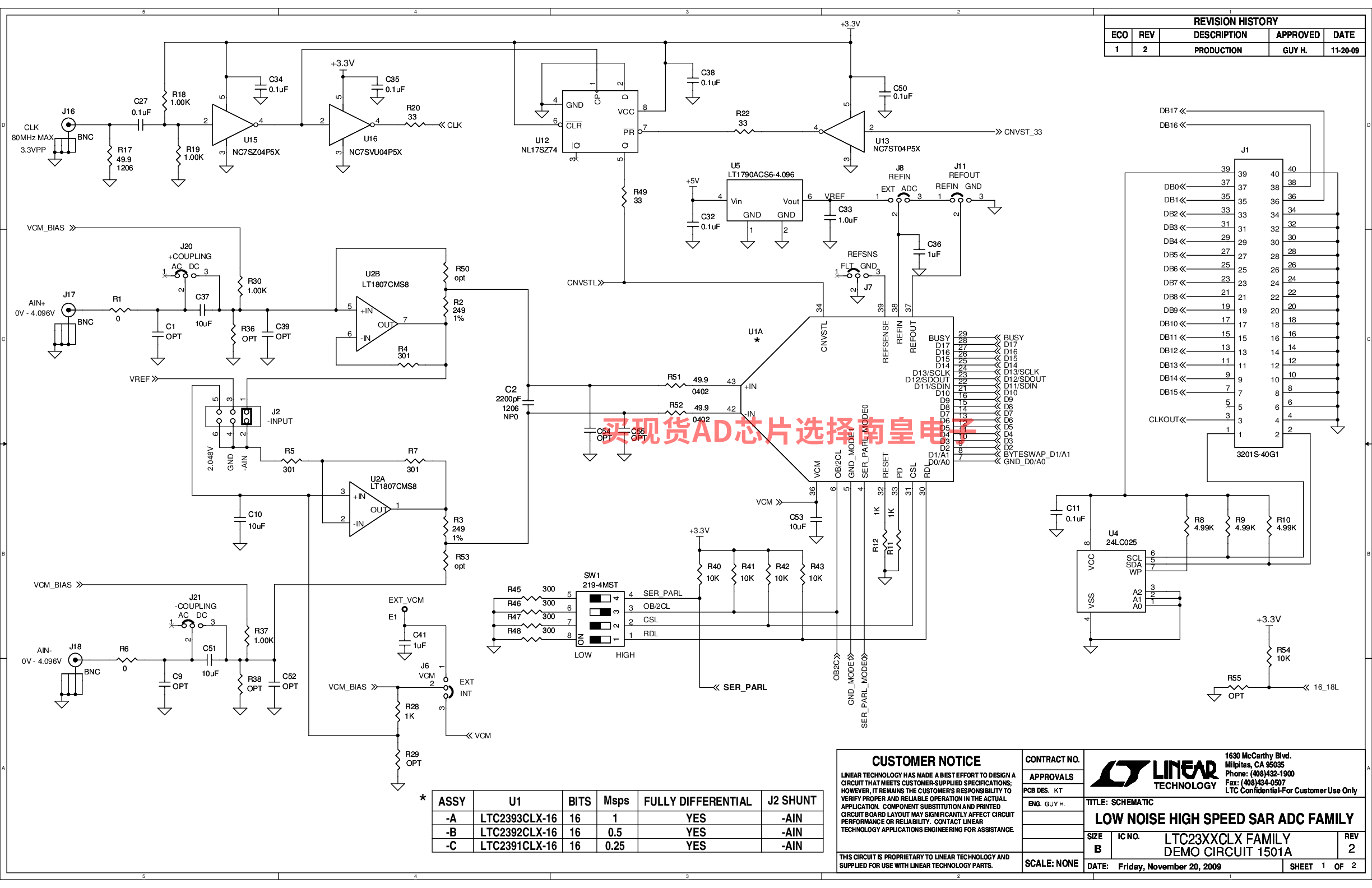

DC1501A-B：LTC2392-16 with LT1807 | 5V 16-Bit 500ksps Int Ref Parallel/Serial SAR ADC in LQFP-48, Requires DC718

DC1501A-B: Demo Board for the LT1807 325MHz, Dual, Rail-to-Rail Input and Output, Low Distortion, Low Noise Precision Op Amps and for LTC2392-16 16-Bit, 500ksps SAR ADC with 94dB SNR.

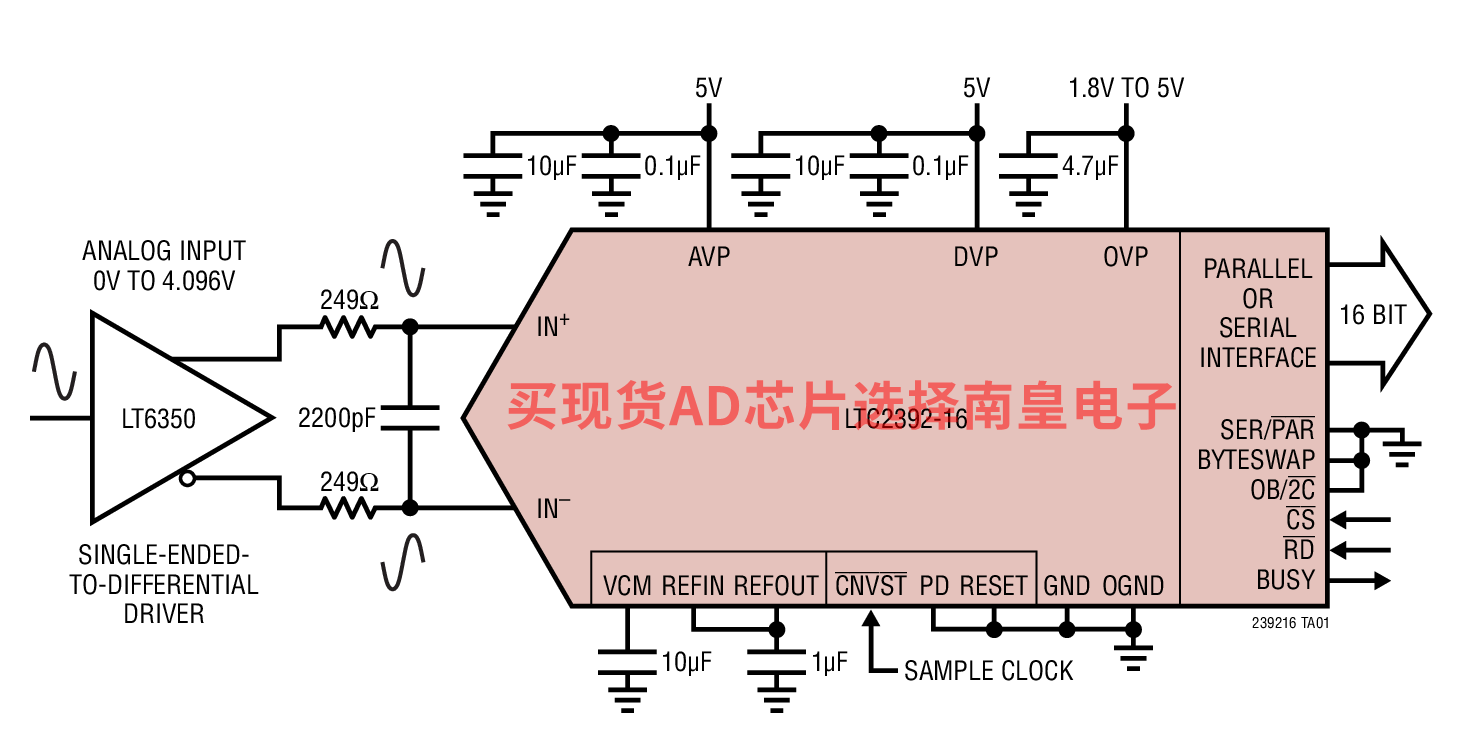

LTC2392-16的电路图解：

LTC2392-16的评估套件：
