LTC2389-18（具引脚可配置模拟输入范围和 99.8dB SNR 的 18 位、2.5Msps SAR ADC）-AD代理

LTC2389-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具引脚可配置模拟输入范围和 99.8dB SNR 的 18 位、2.5Msps SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2389-18的产品详情：

LTC2389-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2389-18 采用单 5V 工作电源，支持可通过引脚进行配置的全差分 (±4.096V)、单极性伪差分 (0V 至 4.096V) 和双极性伪差分 (±2.048V) 模拟输入范围，因而使其无需额外的电平转换或信号调节功能电路即可与多种信号链路格式相连接。LTC2389-18 实现了 ±3LSB INL (最大值)、无漏失码 (在 18 位) 和 99.8dB (全差分) / 95.2dB (伪差分) SNR (典型值)。

LTC2389-18 包括一个高精度内部 4.096V 基准，并具备0.5% 的保证初始准确度和一个 ±20ppm/°C (最大值) 的温度系数、以及一个内部基准缓冲器。2.5Msps 的高吞吐速率和无周期延迟特性 (在并行接口模式中) 使 LTC2389-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2389-18 的功耗仅为 162.5mW (在 2.5Msps)，并提供了打盹和睡眠断电模式，旨在进一步减低待用期间的功耗。

应用

医疗成像
高速、宽动态范围数据采集
工业过程控制
仪表
ATE (自动测试设备)

LTC2389-18的优势和特点：

2.5Msps 吞吐速率
±3LSB INL (最大值)
保证 18 位，无漏失码
可通过引脚配置的模拟输入范围：
- ±4.096V 全差分
- 0V 至 4.096V 伪差分单极
- ±2.048V 伪差分双极

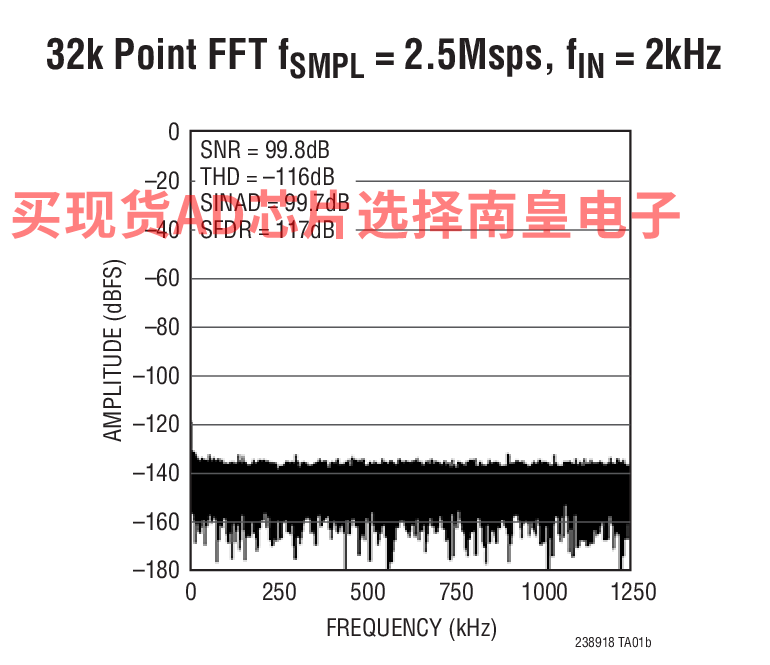

在 fIN = 2kHz 时的 99.8dB (全差分) / 95.2dB (伪差分)
在 fIN = 2kHz 时的THD (典型值): -116dB (全差分) / -112dB (伪差分)
保证运作至 125°C
单 5V 电源
内部 20ppm/°C (最大值) 基准
内部基准缓冲器
162.5mW 功耗 (在 2.5Msps)
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
并行和串行 I/O 接口

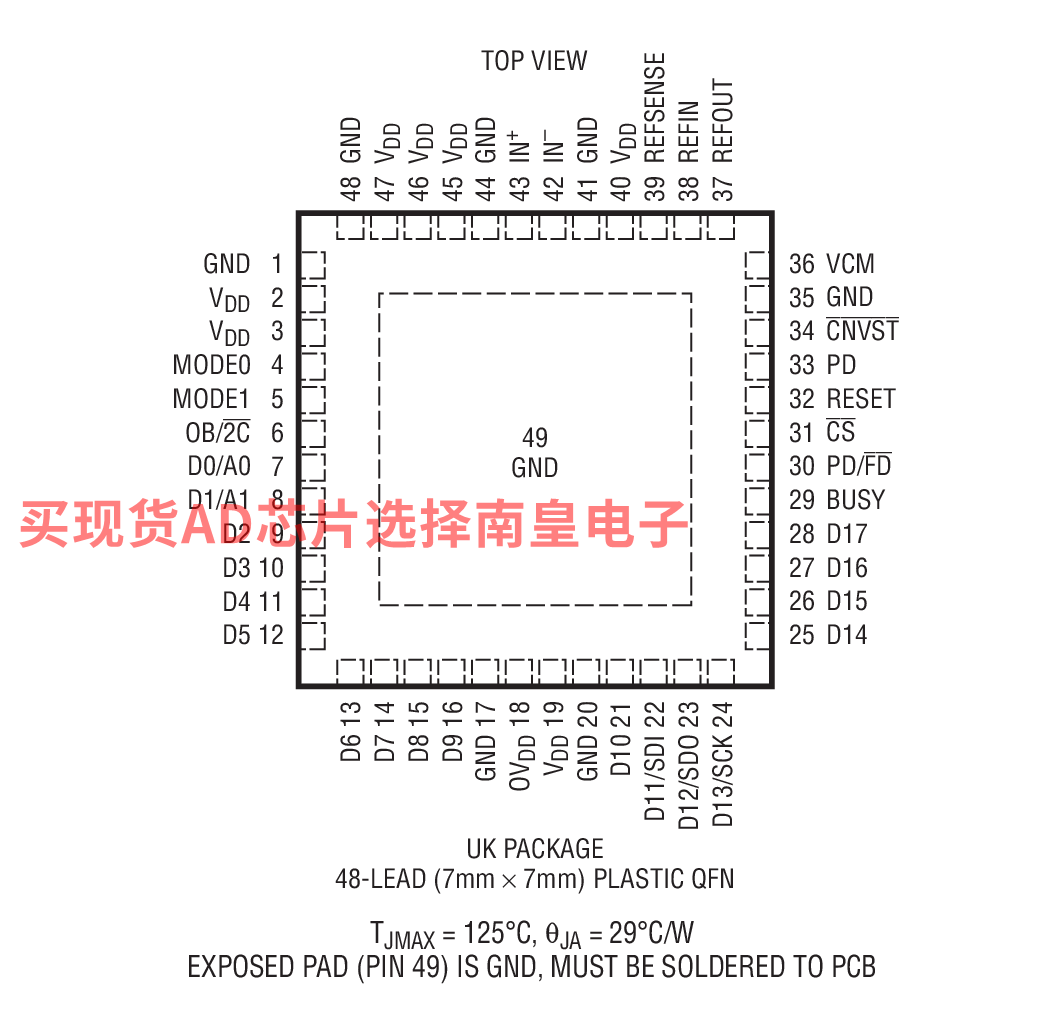

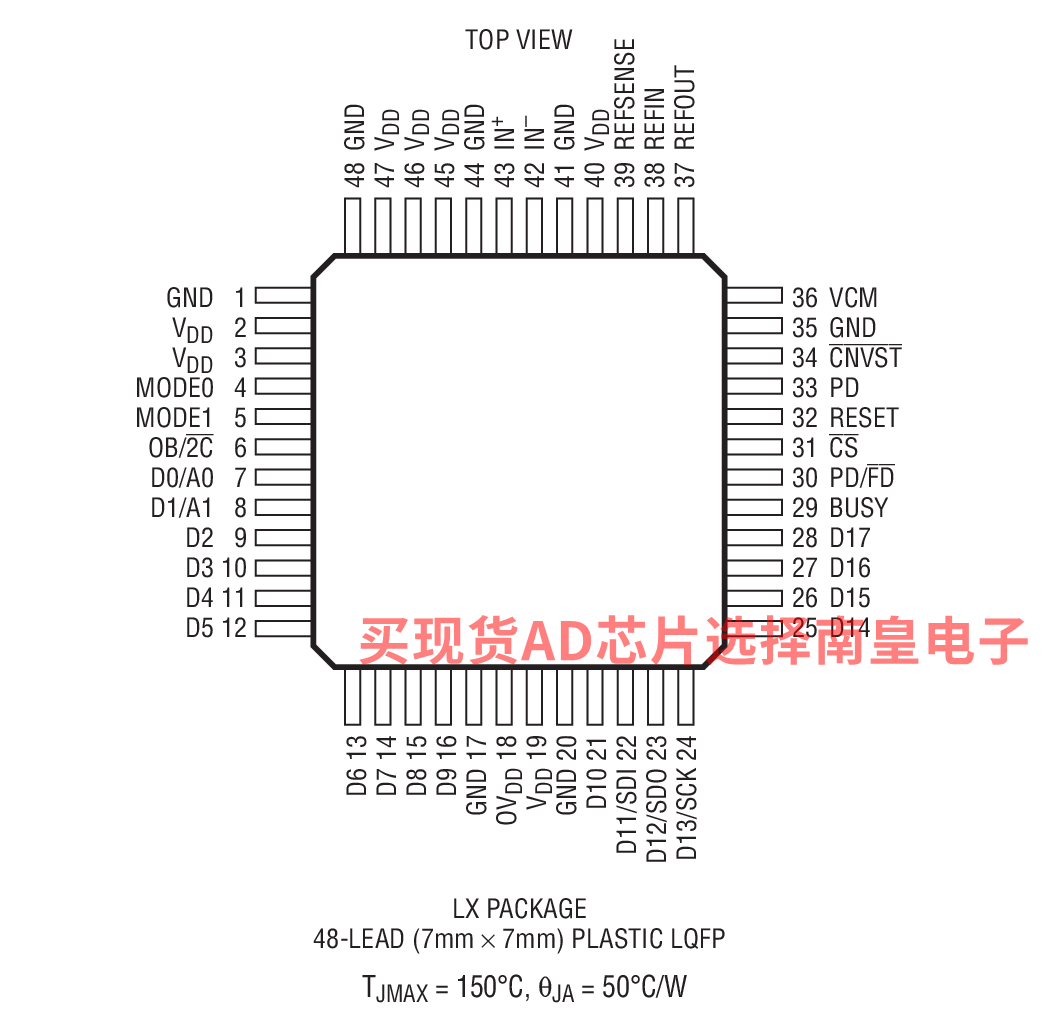

48 引脚 7mm x 7mm LQFP 封装和 QFN 封装

LTC2389-18具体的完整产品型号参数及价格（美元）：

LTC2389CLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：47.33（100-499个）；38.99（1000+个）

LTC2389CUK-18#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：47.45（100-499个）；39.05（1000+个）

LTC2389CUK-18#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：47.45（100-499个）；39.05（1000+个）

LTC2389HLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：62.61（100-499个）；51.55（1000+个）

LTC2389ILX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：54.44（100-499个）；44.84（1000+个）

LTC2389IUK-18#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：54.56（100-499个）；44.91（1000+个）

LTC2389IUK-18#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：54.56（100-499个）；44.91（1000+个）

LTC2389-18的评估套件：

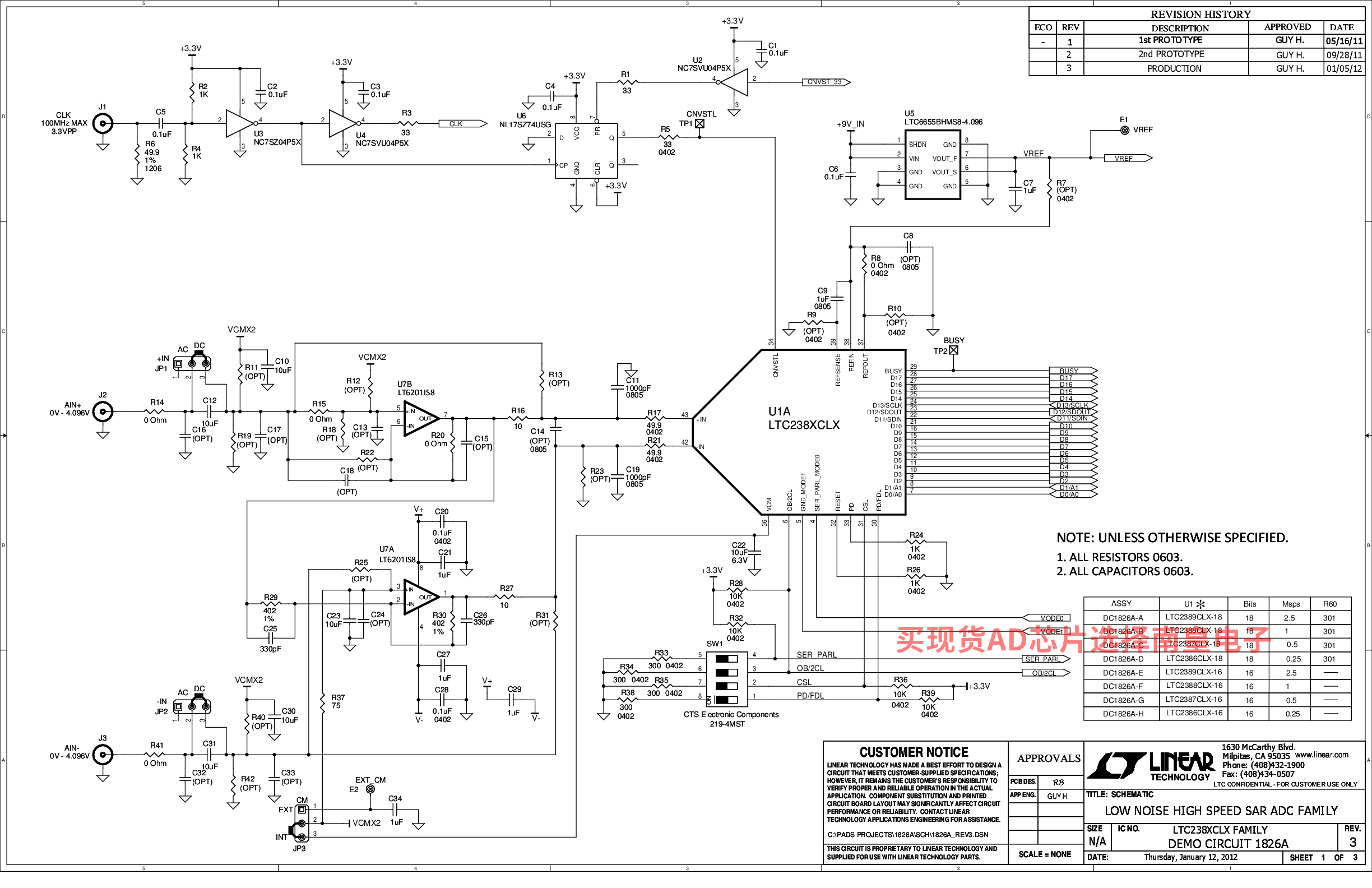

DC1826A-A：LTC2389-18 with LTC6655/LT6201, 18-Bit, 2.5Msps, Serial/Parallel SAR ADC with 99.8dB SNR. Requires DC718

DC1826A-A Demo Board for:

LTC2389-18 18-Bit, 2.5Msps SAR ADC with Pin-Configurable Analog Input Range and 99.8dB SNR

LTC6655 0.25ppm Noise, Low Drift Precision References

LT6201 Dual 165MHz, Rail-to-Rail Input and Output, 0.95nV/√Hz Low Noise, Op Amp Family

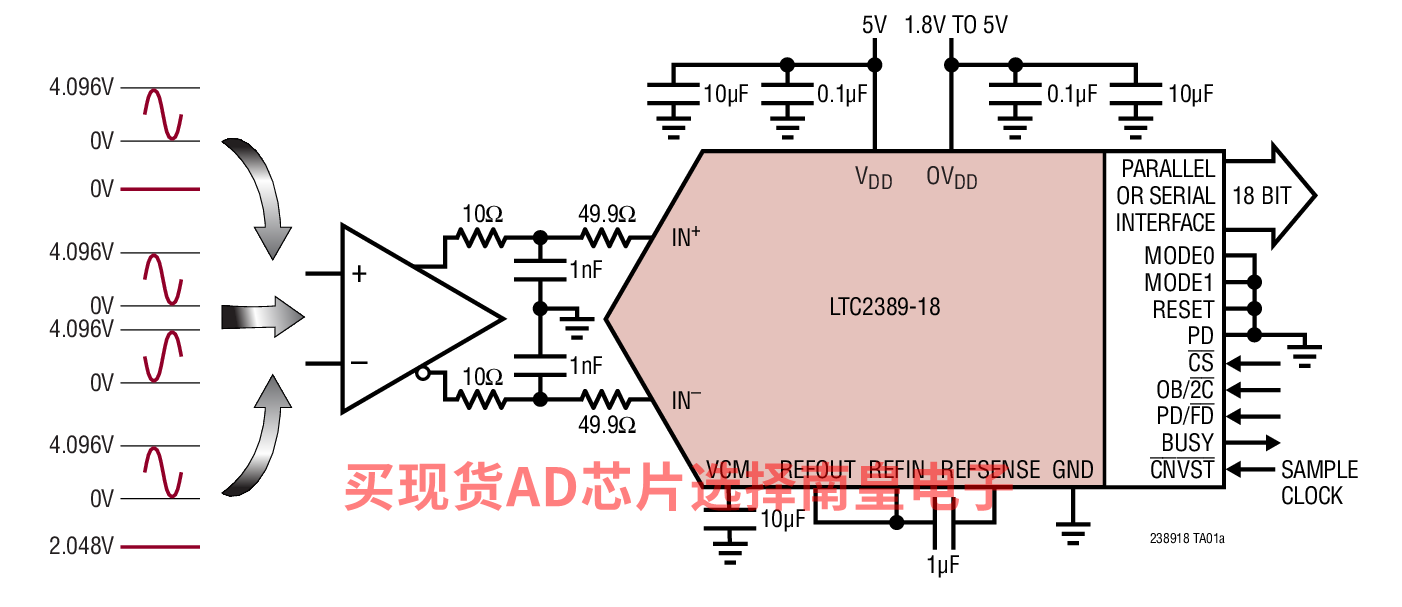

LTC2389-18的电路图解：

LTC2389-18的评估套件：
