LTC2381-16（具串行接口的 16 位、250ksps、低功率 SAR ADC）-AD代理

LTC2381-16的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具串行接口的 16 位、250ksps、低功率 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2381-16的产品详情：

LTC2381-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2381-16 采用单 2.5V 工作电源，具有一个 ±2.5V 的全差分输入范围。LTC2381-16 仅消耗 3.25mW 功率，并实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 92dB SNR。

LTC2381-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2381-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2381-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2381-16 采用一种专有的采样架构，该架构使得 ADC 能够在电流转换期间开始采集下一个样本。所产生的 3.25μs 扩展采集时间允许使用极低功率的 ADC 驱动器。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2381-16的优势和特点：

250ksps 吞吐速率
±2LSB INL (最大值)
保证 16 位无漏失码
低功率：3.25mW (在 250ksps)、13μW (在 1ksps)

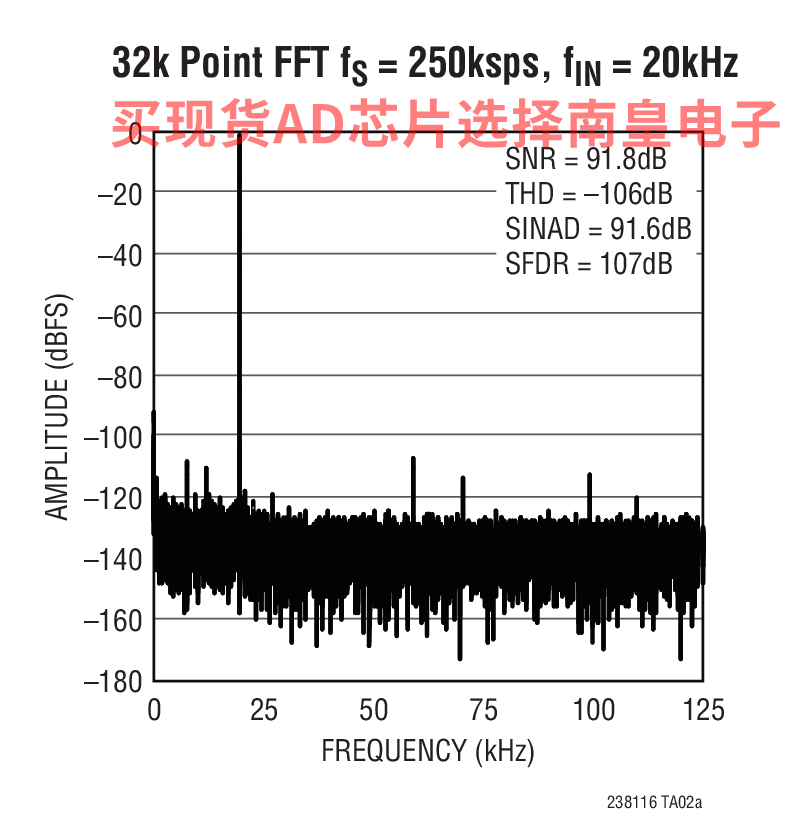

在 fIN = 20kHz，SNR 为 92dB (典型值)
3.25μs 的扩展采集时间允许使用较低功率的驱动器
保证至 125ºC 的温度条件下运作
2.5V 电源
全差分输入范围：±2.5V
外部 2.5V 基准输入
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

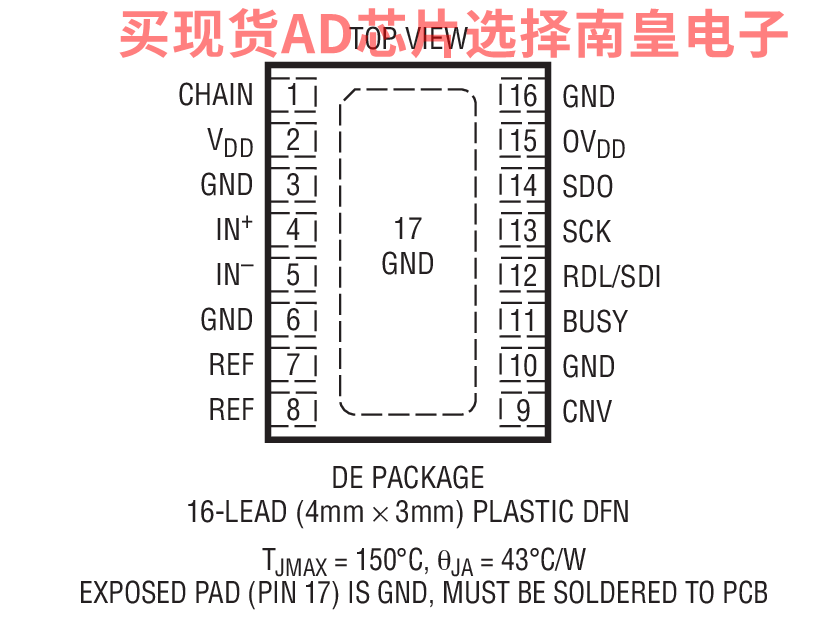

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2381-16具体的完整产品型号参数及价格（美元）：

LTC2381CDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：9.72（100-499个）；7.99（1000+个）

LTC2381CDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.72（100-499个）；7.99（1000+个）

LTC2381CMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：9.72（100-499个）；7.99（1000+个）

LTC2381CMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.72（100-499个）；7.99（1000+个）

LTC2381HMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2381HMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：11.13（100-499个）；9.14（1000+个）

LTC2381IDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：10.13（100-499个）；8.32（1000+个）

LTC2381IDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.13（100-499个）；8.32（1000+个）

LTC2381IMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：10.13（100-499个）；8.32（1000+个）

LTC2381IMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.13（100-499个）；8.32（1000+个）

LTC2381-16的评估套件：

DC1571A-C：LTC2381CMS-16 Demo Board | 2.5V 16-Bit 250Ksps Serial SPI SAR ADC, Requires DC718 or DC590

DC1571A-C: Demo Board for the LTC2381-1616-Bit, 250ksps, Low Power SAR ADC with Serial Interface.

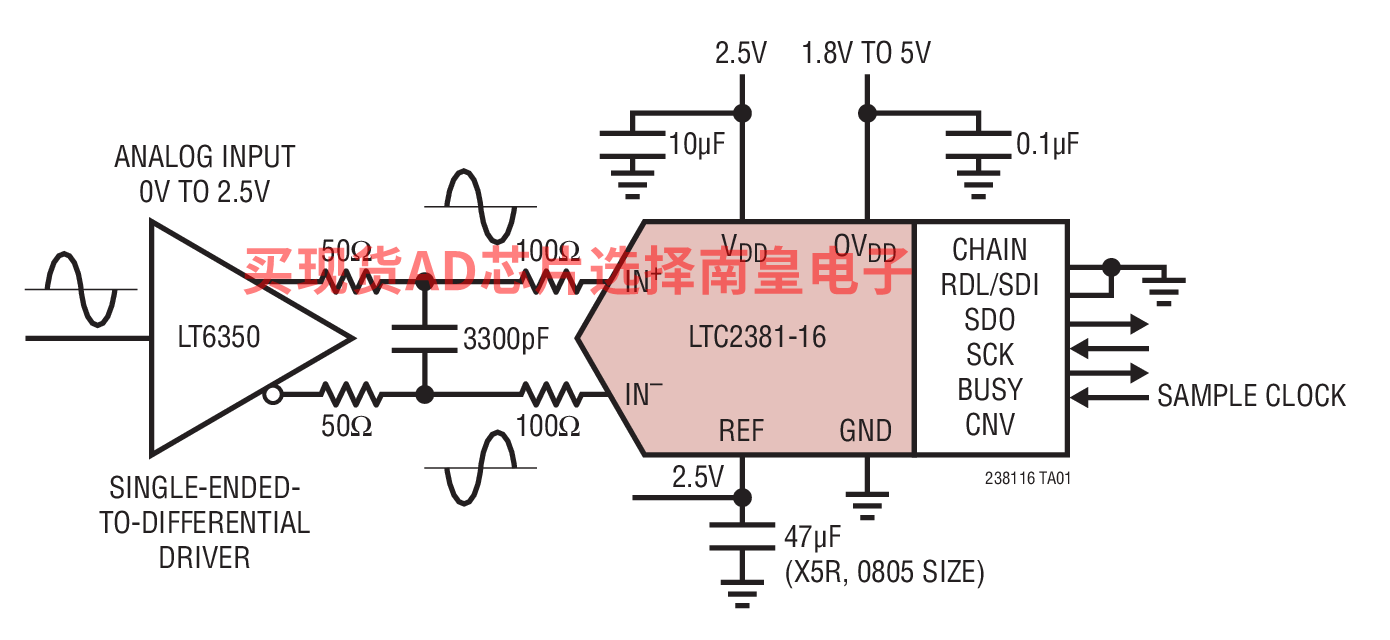

LTC2381-16的电路图解：

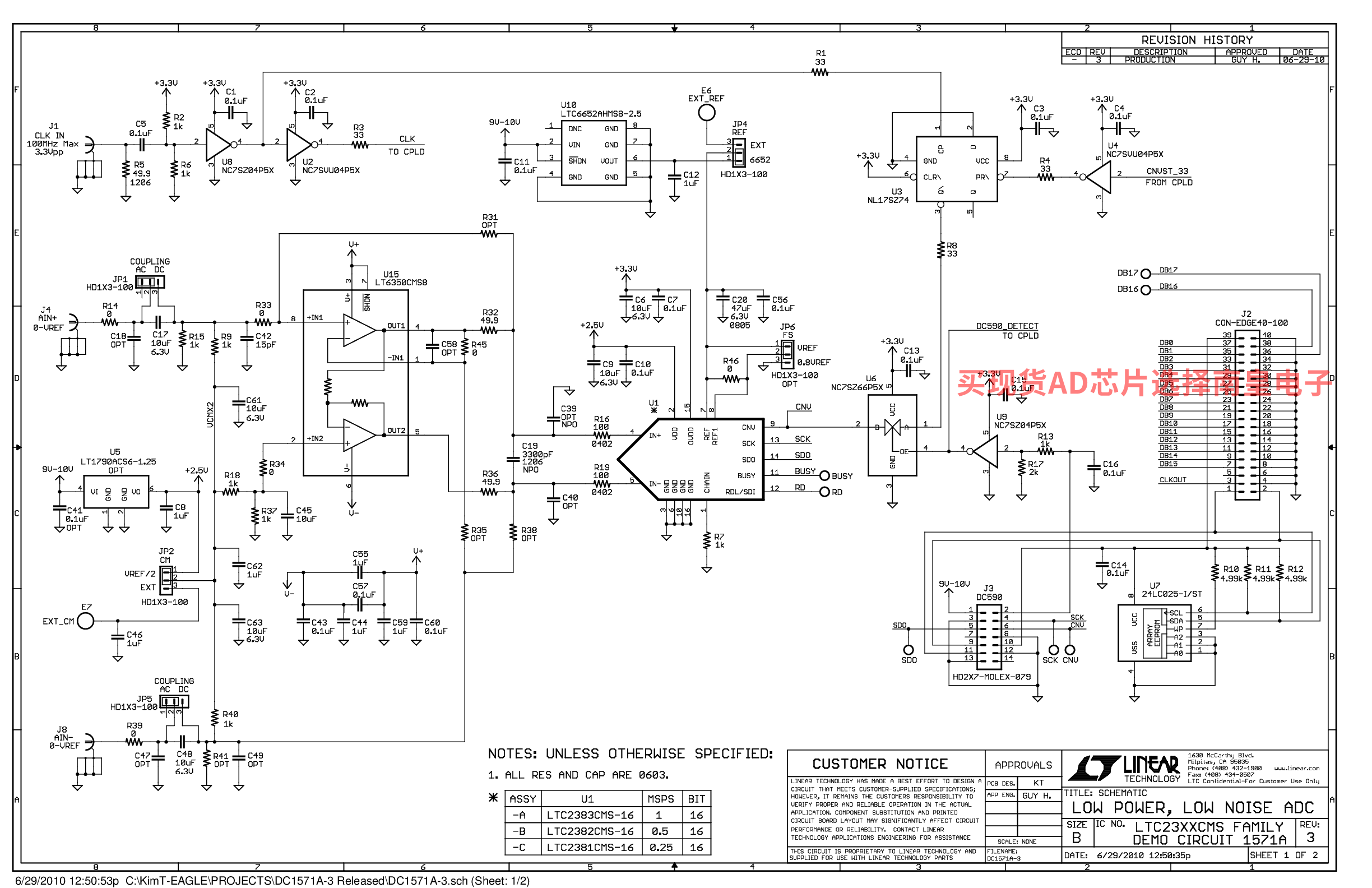

LTC2381-16的评估套件：
