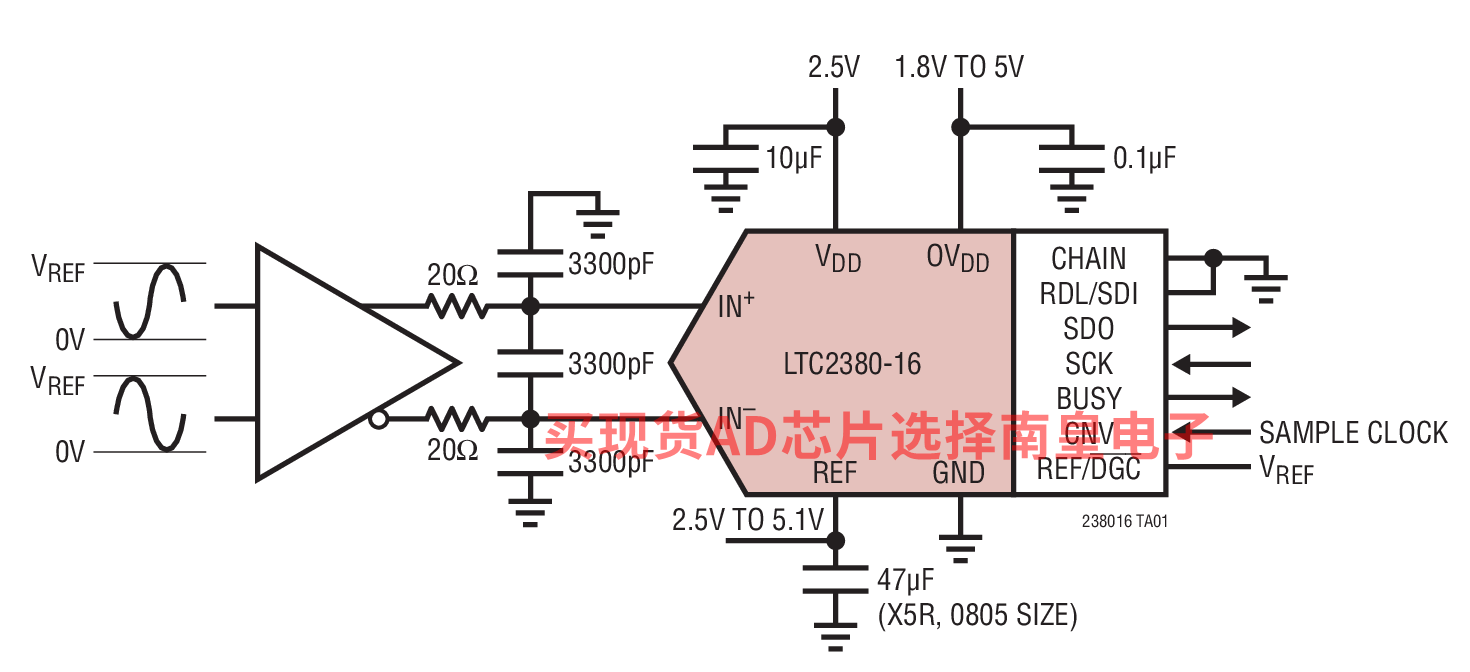

LTC2380-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2380-16 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围，VREF 的变化范围从 2.5V 至 5.1V。LTC2380-16 仅消耗 19mW 功率，并实现了 ±0.6LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB SNR。

LTC2380-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。2Msps 的高吞吐速率和无周期延迟特性使 LTC2380-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2380-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2380-16 具有一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源给驱动放大器供电提供了足够的峰值储备空间。

• 医疗成像
• 高速数据采集
• 便携式或紧凑型仪表
• 工业过程控制
• 低功率电池供电型仪表
• ATE (自动测试设备)

• 2Msps 吞吐速率
• ±0.6LSB INL (最大值)
• 保证 16 位，无漏失码
• 低功率：19mW (在 2Msps)、19μW (在 2ksps)

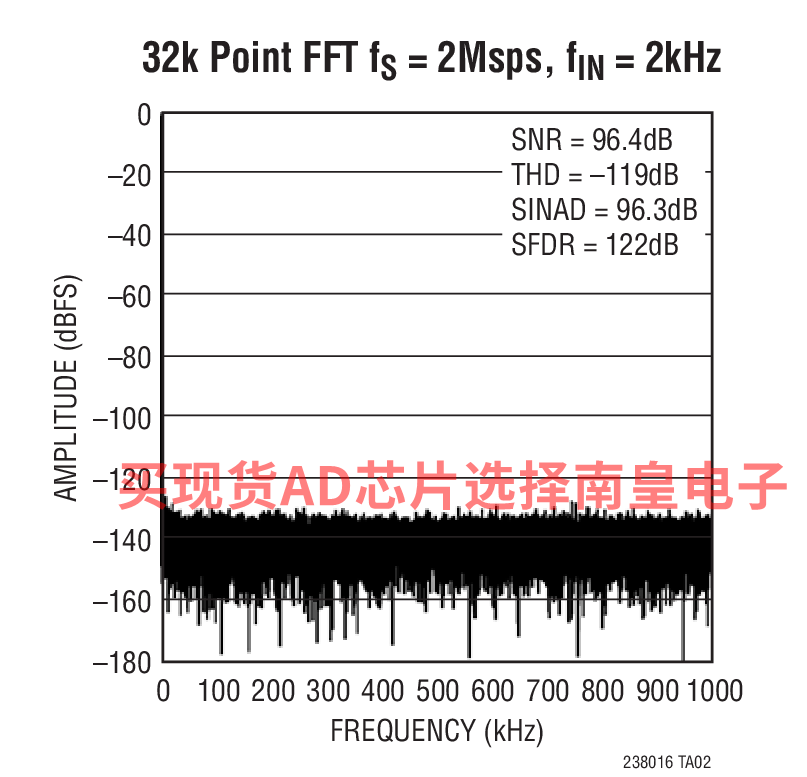

• 在 fIN = 2kHz 的 96.2dB SNR (典型值)
• 在 fIN = 2kHz 的 –117dB THD (典型值)
• 数字增益压缩 (DGC)
• 保证运作至 125ºC
• 单 2.5V 电源
• 全差分输入范围：±VREF
• VREF 输入范围从 2.5V 至 5.1V
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 具菊链模式的 SPI 兼容型串行 I/O
• 内部转换时钟

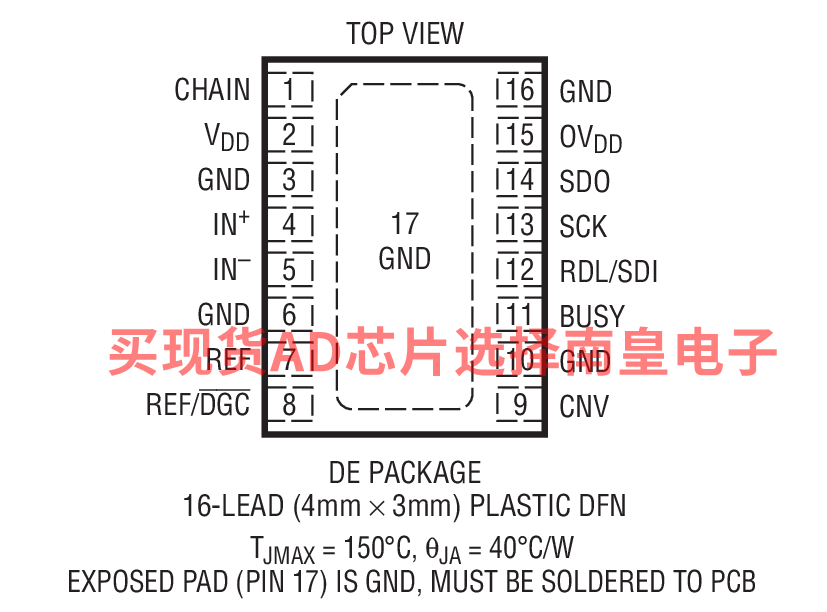

• 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装



LTC2380CDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：22.7（100-499个）；18.71（1000+个）

LTC2380CDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：22.7（100-499个）；18.71（1000+个）

LTC2380CMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：22.7（100-499个）；18.71（1000+个）

LTC2380CMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：22.7（100-499个）；18.71（1000+个）

LTC2380HMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：30.01（100-499个）；24.73（1000+个）

LTC2380HMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：30.01（100-499个）；24.73（1000+个）

LTC2380IDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：26.1（100-499个）；21.51（1000+个）

LTC2380IDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：26.1（100-499个）；21.51（1000+个）

LTC2380IMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：26.1（100-499个）；21.51（1000+个）

LTC2380IMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：26.1（100-499个）；21.51（1000+个）

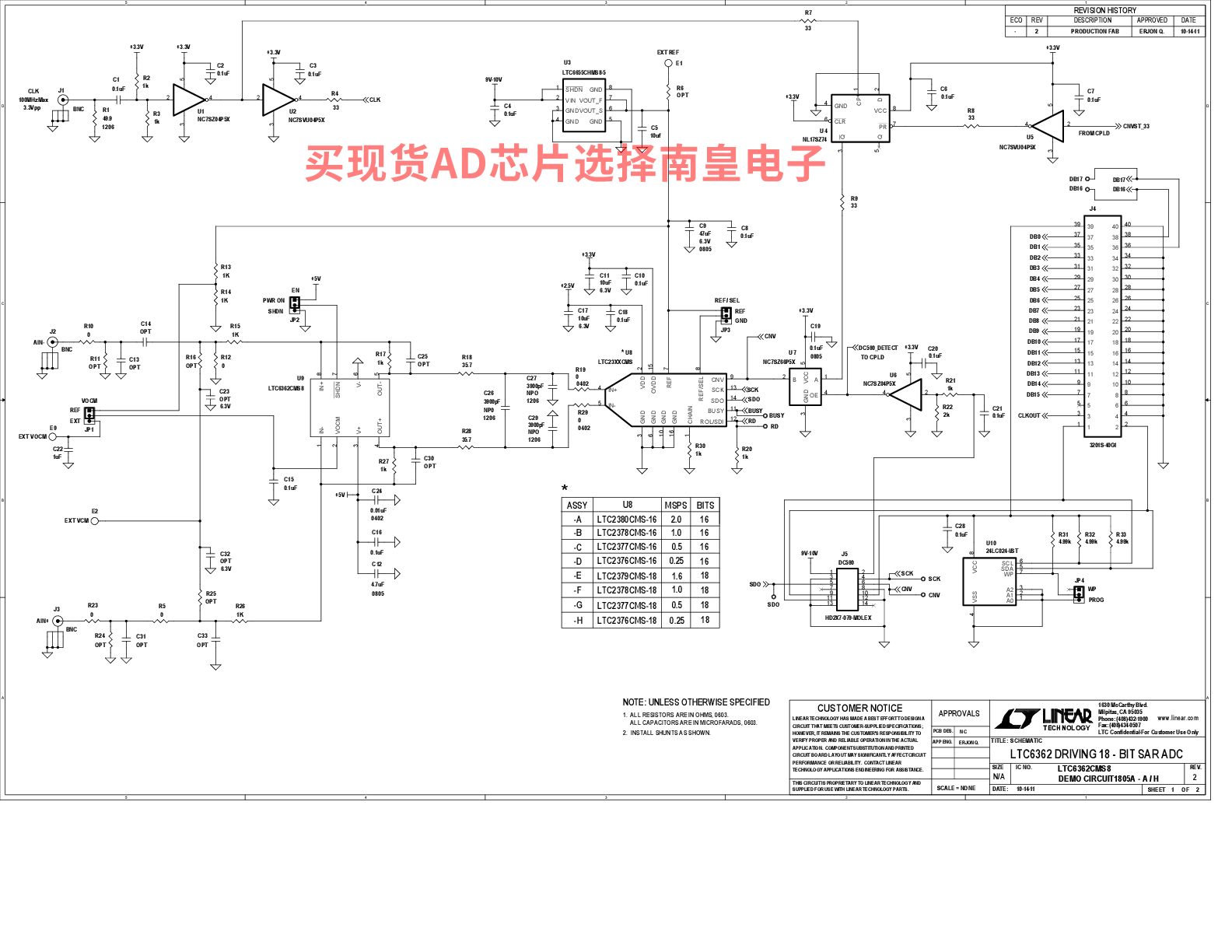

DC1805A-A：集成2Msps 16位LTC2380-16演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

DC1805A-A演示板适用于：
具有96dB SNR的16位、2Msps、低功耗SAR ADC LTC2380-16
LTC6362精密、低功耗轨到轨输入/输出差分运算放大器/SAR ADC驱动器
LTC6655 0.25ppm噪声、低漂移精密基准电压源

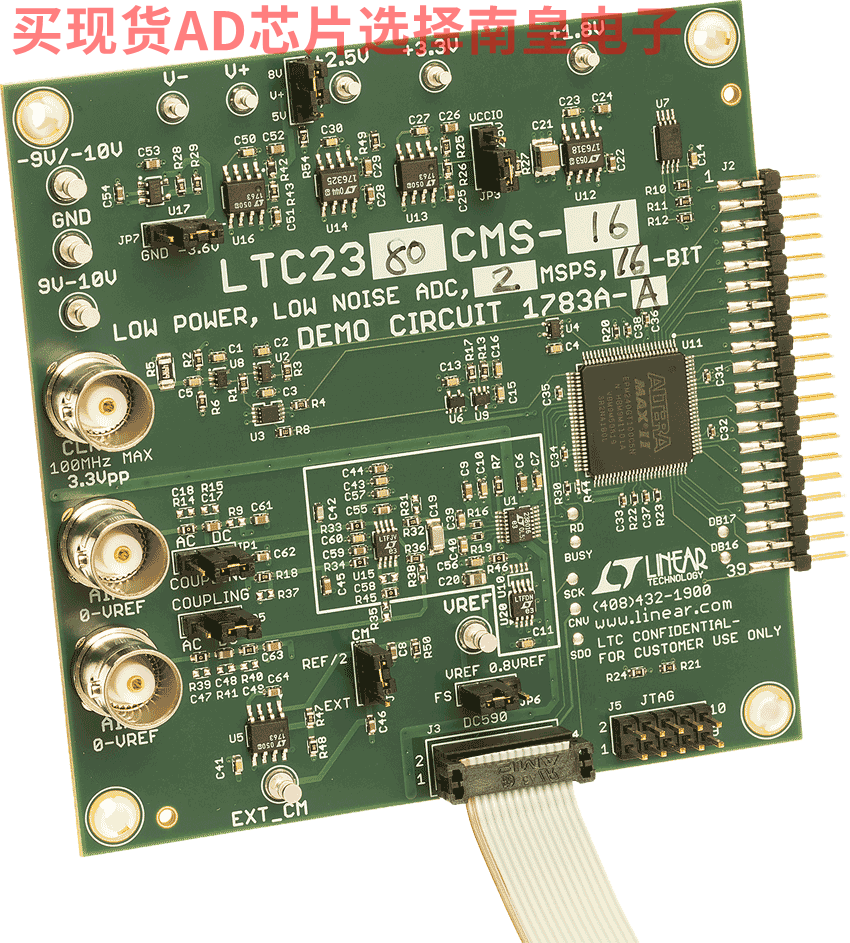

DC1783A-A：LTC2380-16 with LTC6655-5/LT6350 Demo Board | 16-Bit, 2Msps, SAR ADC with 96dB SNR. Requires DC718 or DC2026A

DC1783A-A Demo Board for:
LTC2380-16 16-Bit, 2Msps, Low Power SAR ADC with 96dB SNR
LTC6655 0.25ppm Noise, Low Drift Precision References
LT6350 Low Noise Single-Ended to Differential Converter/ADC Driver
