LTC2379-18（具 101.2dB SNR 的 18 位、1.6Msps、低功率 SAR ADC）-AD代理

LTC2379-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 101.2dB SNR 的 18 位、1.6Msps、低功率 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2379-18的产品详情：

LTC2379-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2379-18 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从 2.5V 至 5.1V)。LTC2379-18 仅消耗 18mW 功率，并实现 ±2LSB INL (最大值)、无漏失码 (在 18 位) 和 101.2dB SNR。

LTC2379-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1.6Msps 的高吞吐速率和无周期延迟特性使 LTC2379-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2379-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2379-18 具有一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源给驱动放大器供电提供了足够的峰值储备空间。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2379-18的优势和特点：

1.6Msps 吞吐速率
±2LSB INL (最大值)
保证 18 位，无漏失码
低功率：18mW (在 1.6Msps)、18μW (在 1.6ksps)

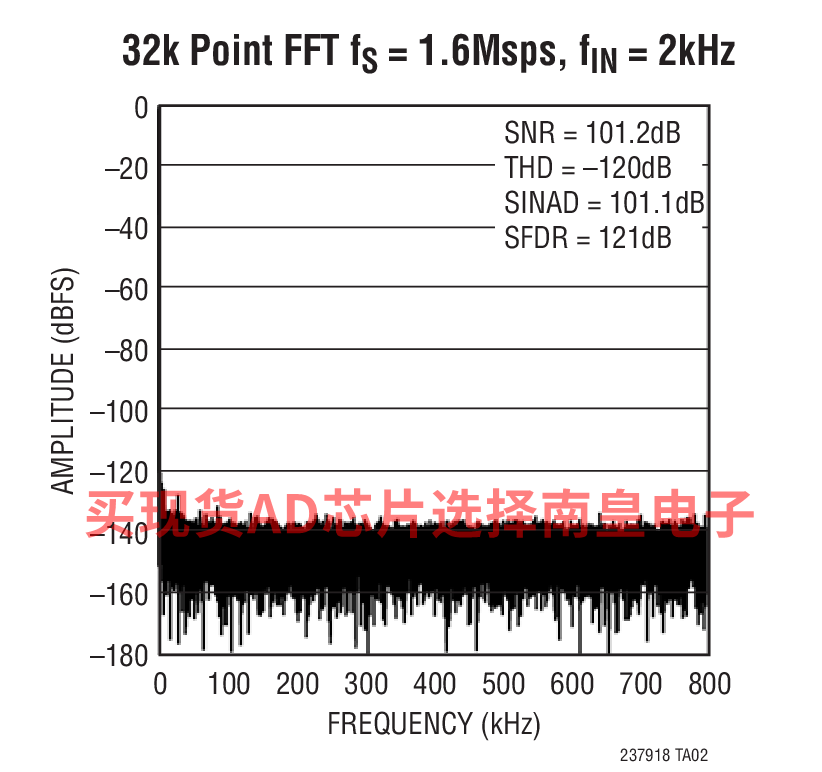

在 fIN = 2kHz 时具有 101.2dB SNR (典型值)
在 fIN = 2kHz 时具有 –120dB THD (典型值)
数字增益压缩 (DGC)
保证运作至 125°C
2.5V 电源
全差分输入范围：±VREF
VREF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

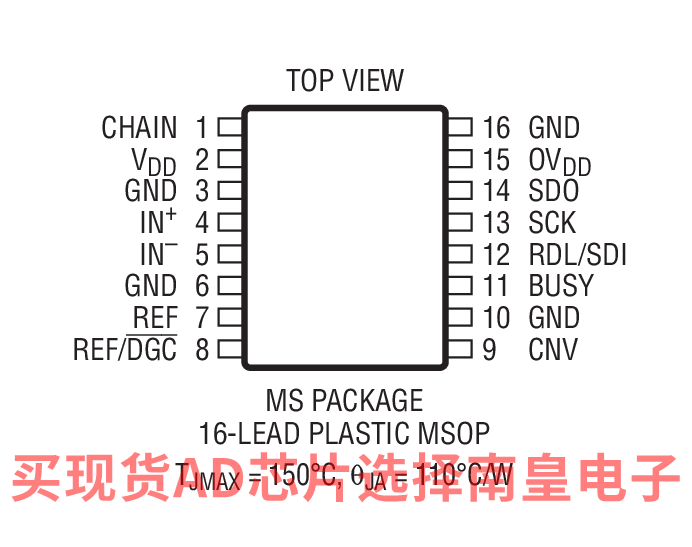

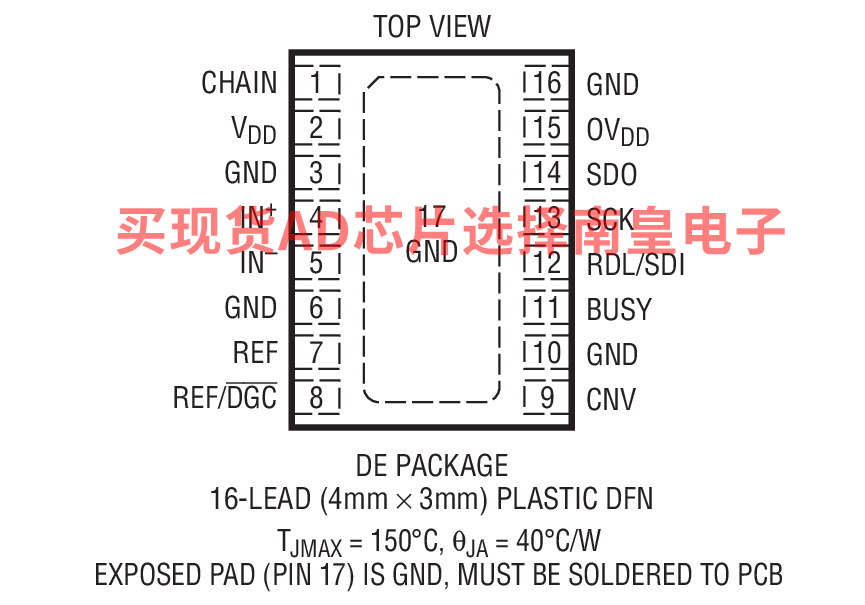

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2379-18具体的完整产品型号参数及价格（美元）：

LTC2379CDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2379CDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2379CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2379CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2379HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：53.02（100-499个）；43.64（1000+个）

LTC2379HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：53.02（100-499个）；43.64（1000+个）

LTC2379IDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2379IDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2379IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2379IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2379-18的评估套件：

DC1805A-E：集成1.6Msps 18位LTC2379-18演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

LTC6362是一款具有轨到轨输入和输出摆幅的低功耗、低噪声差分运算放大器，经优化可驱动低功耗SAR ADC。该放大器可配置为缓冲全差分输入信号或将单端输入信号转换为差分输出信号。

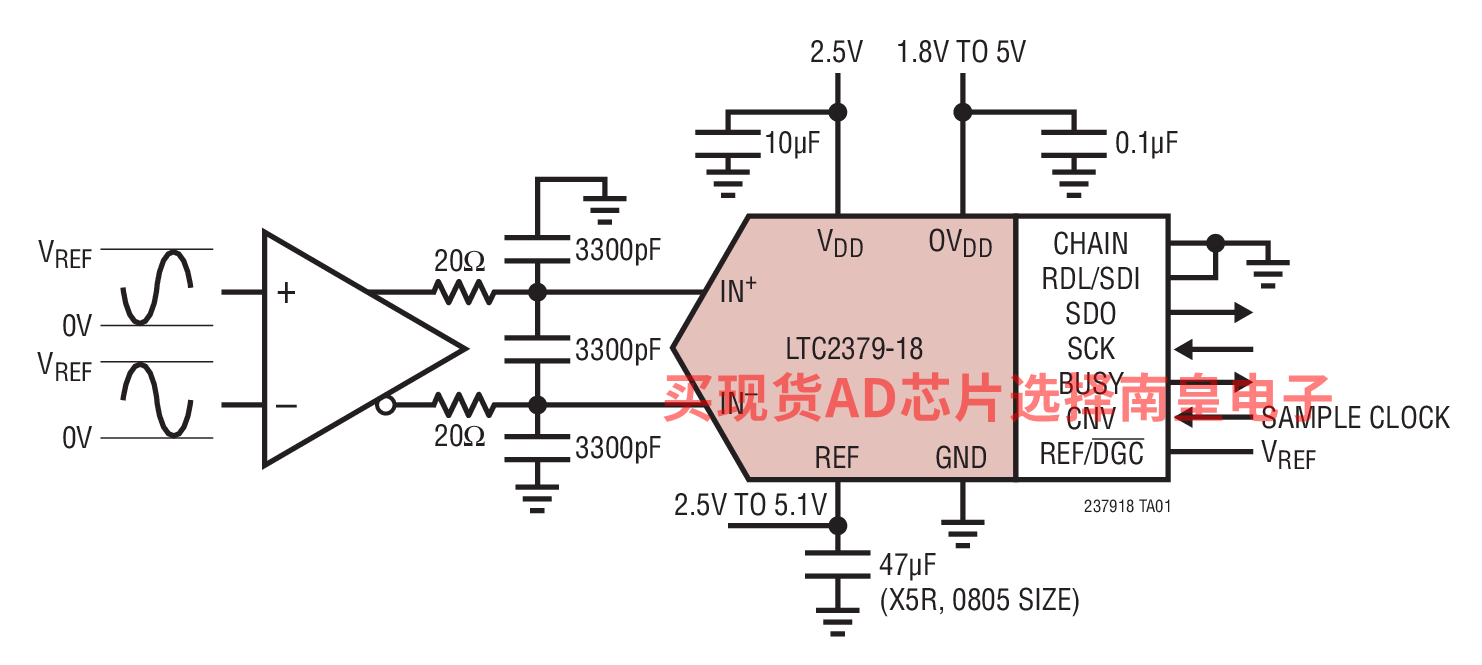

LTC2379-18的电路图解：

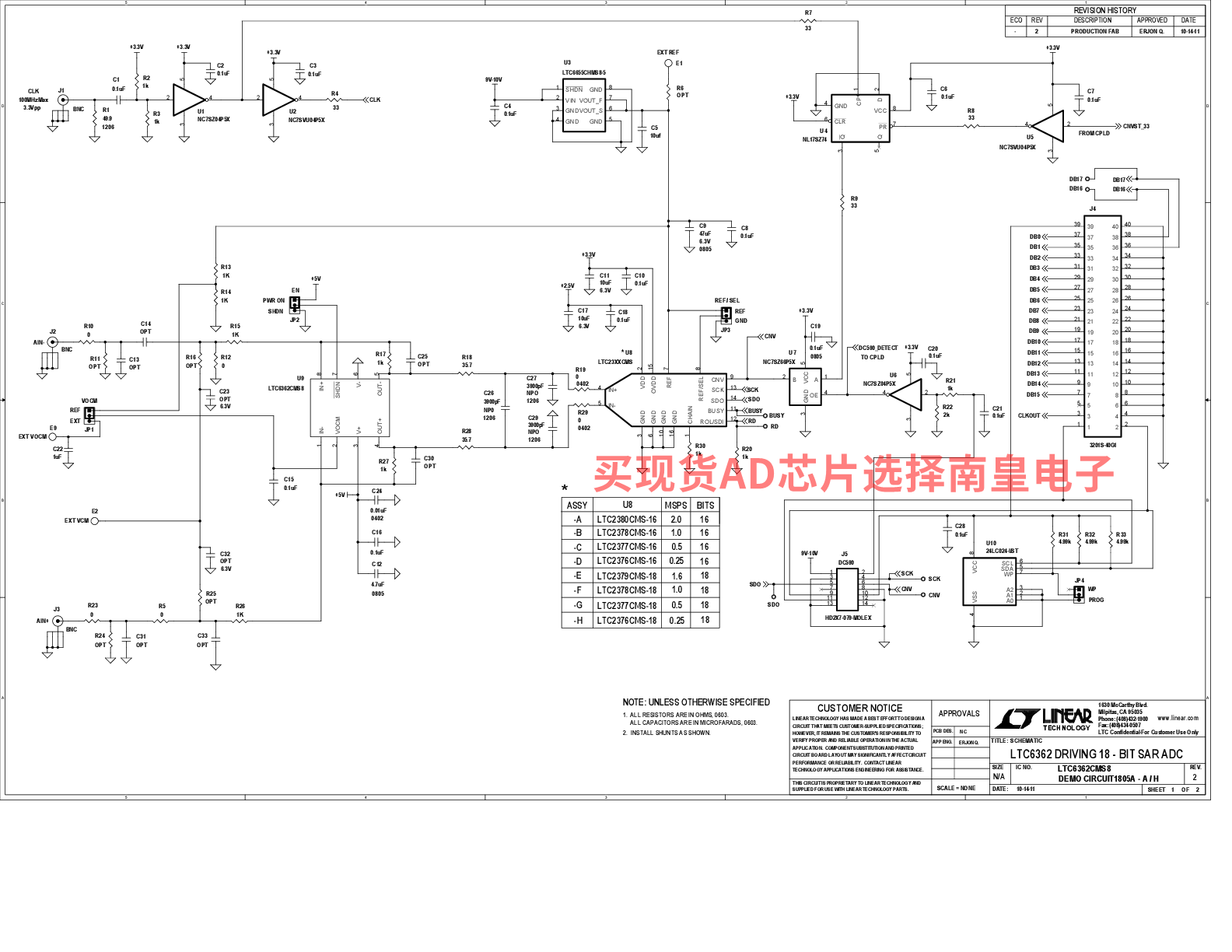

LTC2379-18的评估套件：
