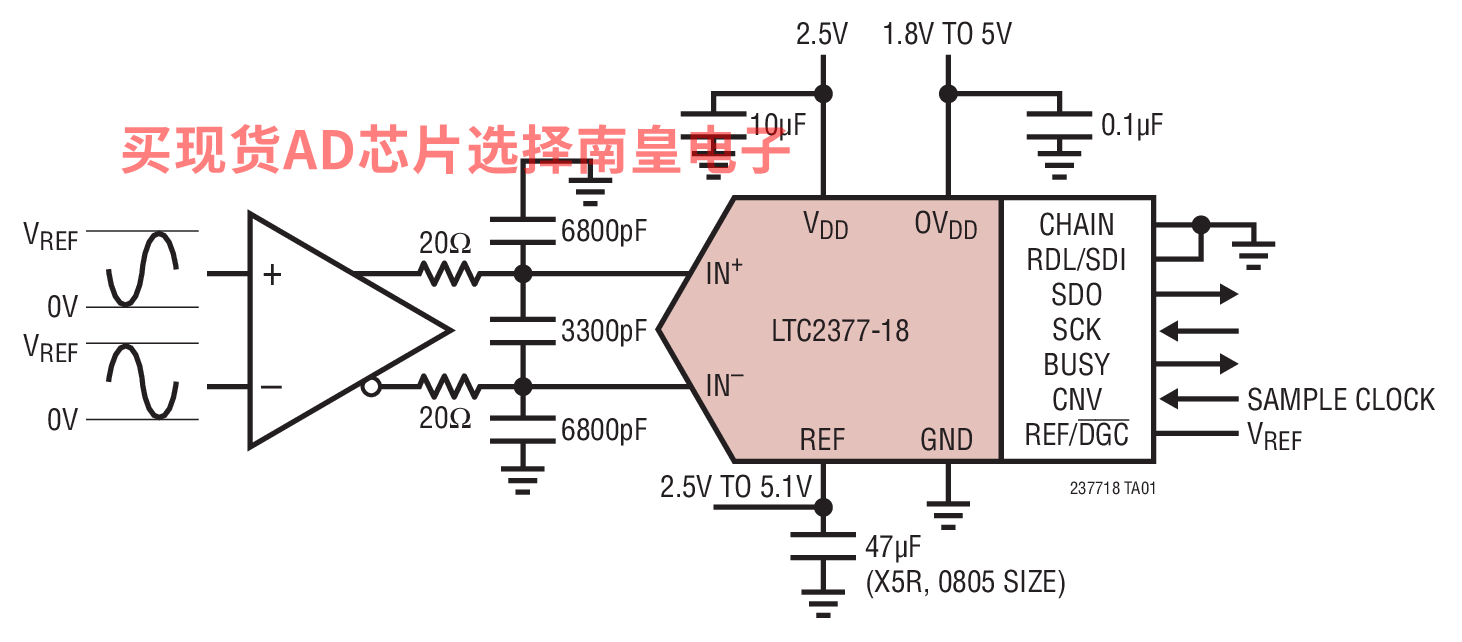

LTC2377-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2377-18 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2377-18 仅消耗 6.8mW 功率，并实现了 ±1.75LSB INL (最大值)、在 18 位无漏失码和 102dB SNR。

LTC2377-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2377-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2377-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2377-18 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这为单 5.5V 电源给驱动放大器供电提供了足够的空间。

• 医疗成像
• 高速数据采集
• 便携式或紧凑型仪表
• 工业过程控制
• 低功率电池供电型仪表
• ATE (自动测试设备)

• 500ksps吞吐速率
• ±1.75LSB INL (最大值)
• 保证 18 位，无漏失码
• 低功耗：6.8mW (在 500ksps)、6.8μW (在 500sps)

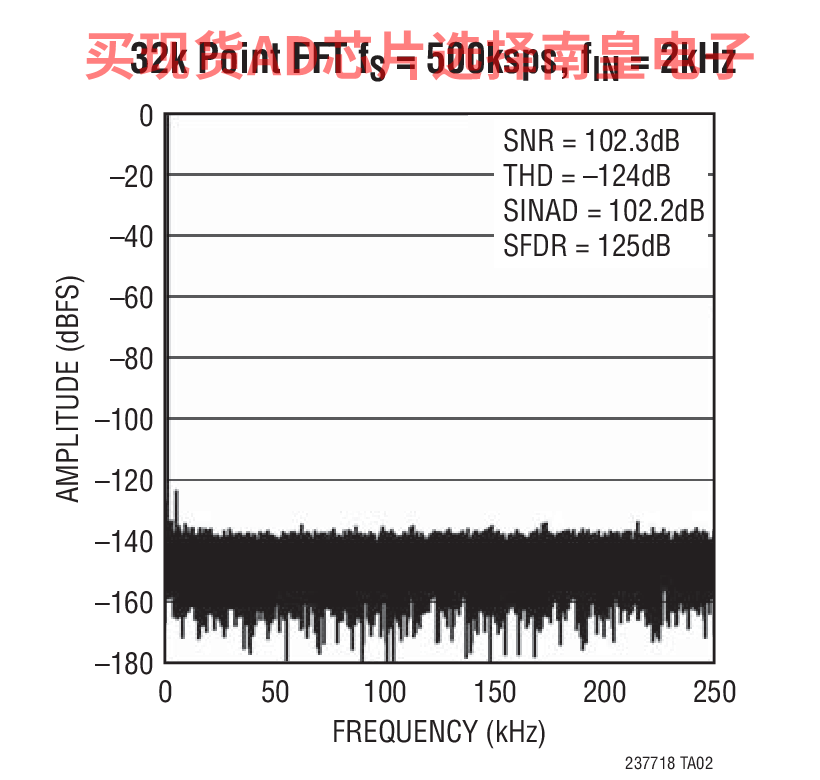

• 102dB SNR (典型值)，在 fIN = 2kHz
• –124dB THD (典型值) ，在 fIN = 2kHz
• 数字增益压缩 (DGC)
• 保证运作至 125℃
• 2.5V 电源
• 全差分输入范围：±VREF
• VREF 输入范围：2.5V 至 5.1V
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 具菊链模式的 SPI 兼容型串行 I/O
• 内部转换时钟

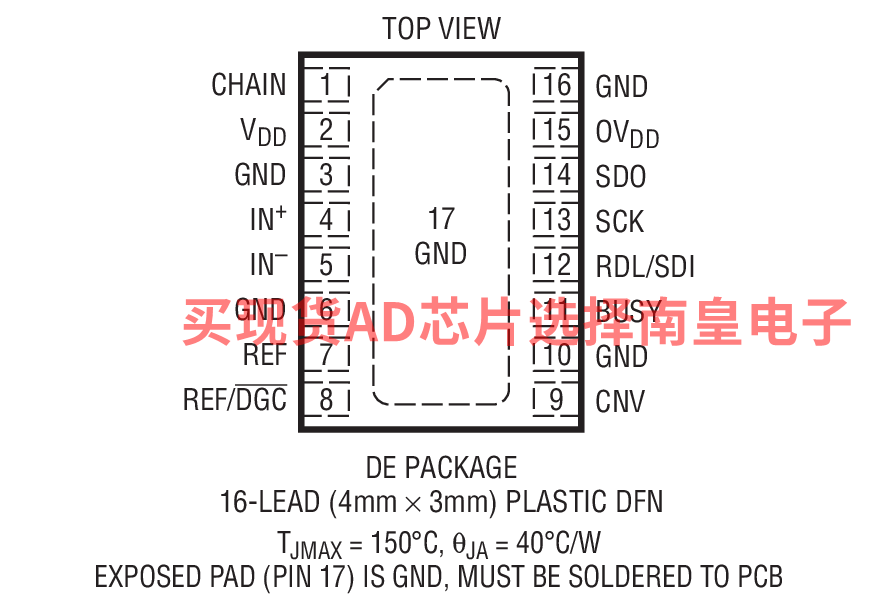

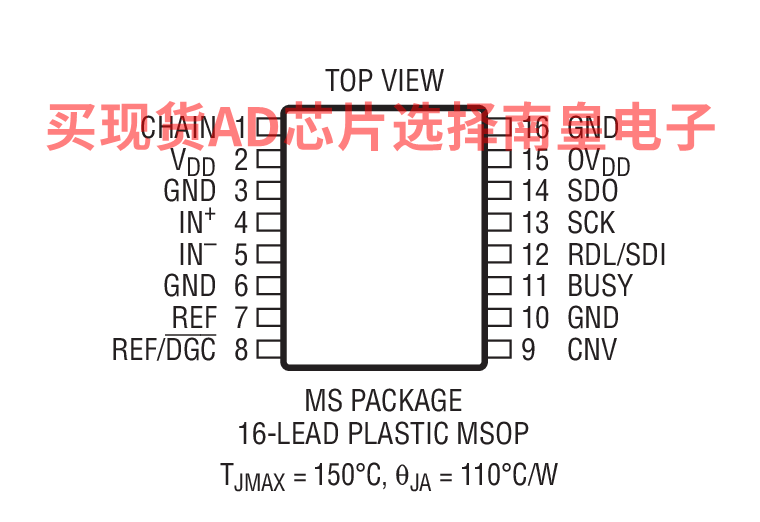

• 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2377CDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：28.54（100-499个）；23.47（1000+个）

LTC2377CDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：28.54（100-499个）；23.47（1000+个）

LTC2377CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：28.54（100-499个）；23.47（1000+个）

LTC2377CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：28.54（100-499个）；23.47（1000+个）

LTC2377HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：37.69（100-499个）；31.02（1000+个）

LTC2377HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：37.69（100-499个）；31.02（1000+个）

LTC2377IDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：32.8（100-499个）；26.99（1000+个）

LTC2377IDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：32.8（100-499个）；26.99（1000+个）

LTC2377IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：32.8（100-499个）；26.99（1000+个）

LTC2377IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：32.8（100-499个）；26.99（1000+个）

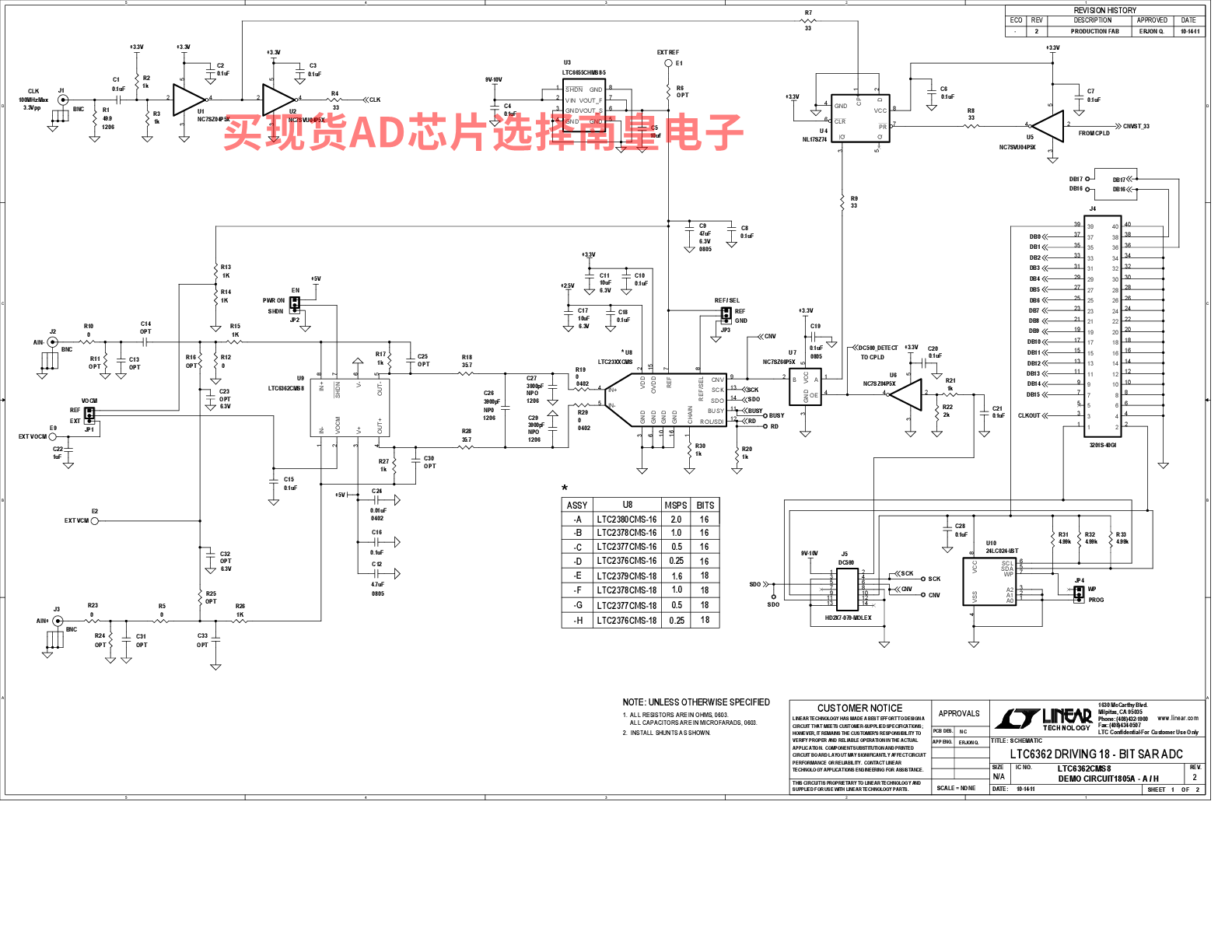

DC1805A-G：集成500ksps 18位LTC2377-18演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

LTC6362是一款具有轨到轨输入和输出摆幅的低功耗、低噪声差分运算放大器，经优化可驱动低功耗SAR ADC。该放大器可配置为缓冲全差分输入信号或将单端输入信号转换为差分输出信号。

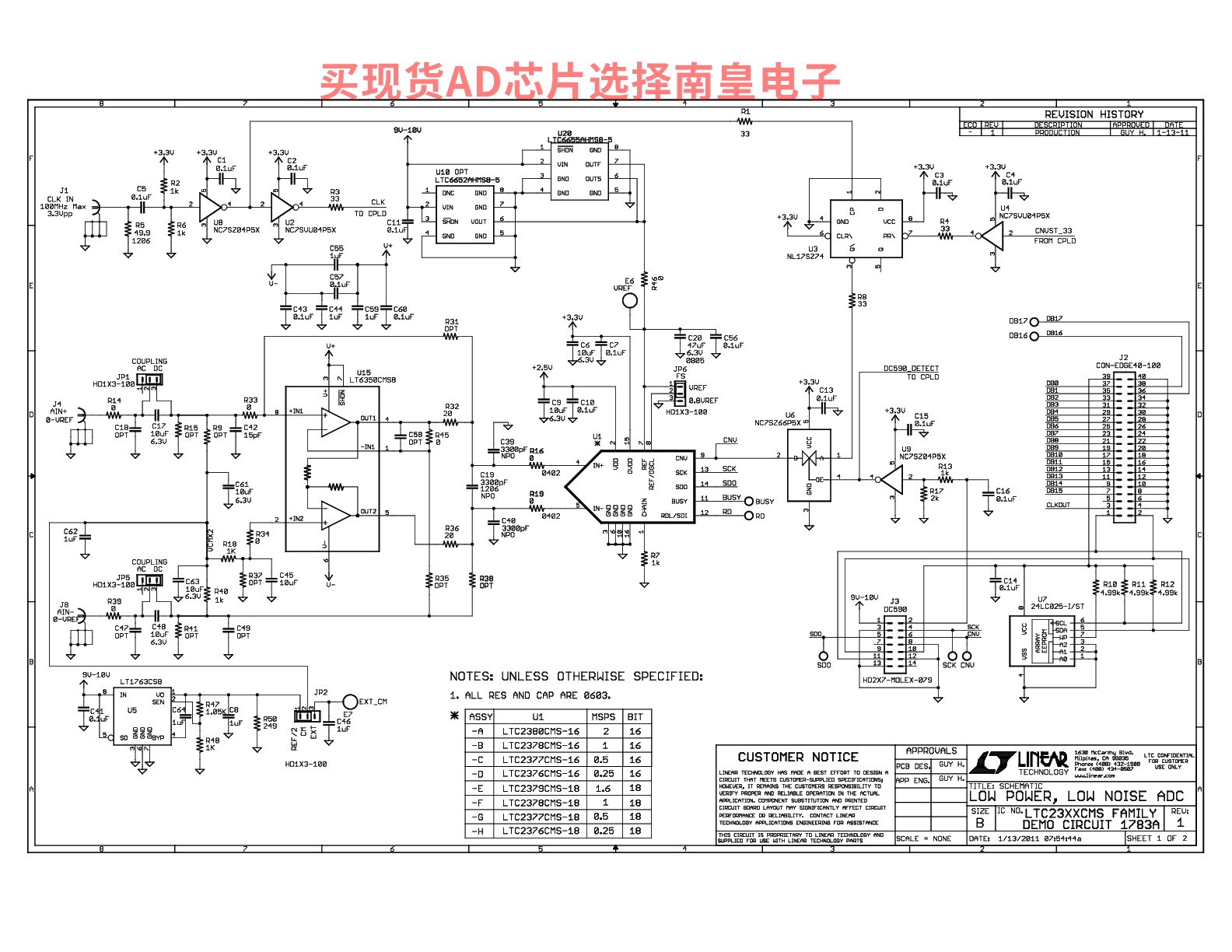

DC1783A-G：LTC2377-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 500ksps, SAR ADC with 102dB SNR. Requires DC718 or DC2026

The LTC2380/LTC2379/LTC2378/LTC2377/LTC2376 are low power, low noise ADCs with serial outputs that can operate from a single 2.5V supply. The demo manual refers to the LTC2379-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2379-18 supports a ±5V fully differential input range with a 101dB SNR, consumes only 18mW and achieves ±2LSB INL max with no missing codes at 18-bits. The DC1783A demonstrates the DC and AC performance of the LTC2379-18 in conjunction with the DC590 QuikEval and DC718 PScope data collection boards.
