- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：具 96dB SNR 的 16 位、1.6Msps、8 通道 SAR ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

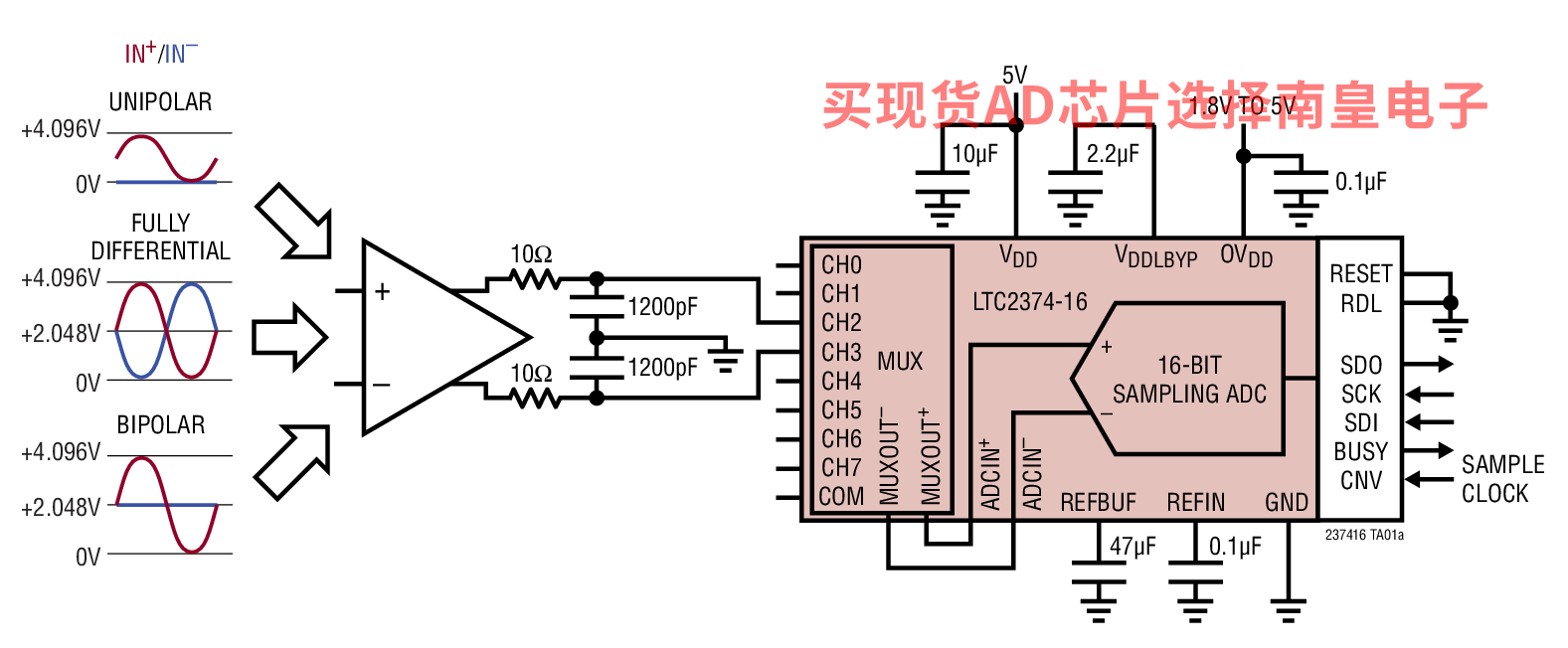

LTC2374-16 是一款低噪声、高速、8 通道 16 位逐次逼近型寄存器 (SAR) ADC。LTC2374-16 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2374-16 在所有输入范围内均实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB (全差分) / 93dB (伪差分) SNR (典型值)。
LTC2374-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2374-16 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2374-16 的功耗仅为 55mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2374-16 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。
应用
- 可编程逻辑控制器
- 工业过程控制
- 高速数据采集
- 便携式或紧凑型仪表
- ATE (自动测试设备)
- 1.6Msps 吞吐速率
- 16 位分辨率，无漏失码
- 具可选输入范围的 8 通道多路复用器
- 全差分 (±4.096V)
- 伪差分单极 (0V 至 4.096V)
- 伪差分双极 (±2.048V)
- INL：±1LSB (最大值)
- SNR：在 fIN = 1kHz 时的典型值为 96dB (全差分) / 93dB (伪差分)
- THD：在 fIN = 1kHz 时的典型值为 –114dB
- 可编程排序器
- 可选的数字增益压缩
- 具有 1.8V 至 5V I/O 电压的单 5V 电源
- SPI 兼容型串行 I/O
- 内置 2.048V 基准和基准缓冲器
- 无流水线延迟，无周期延迟
- 功率耗散：55mW (典型值)

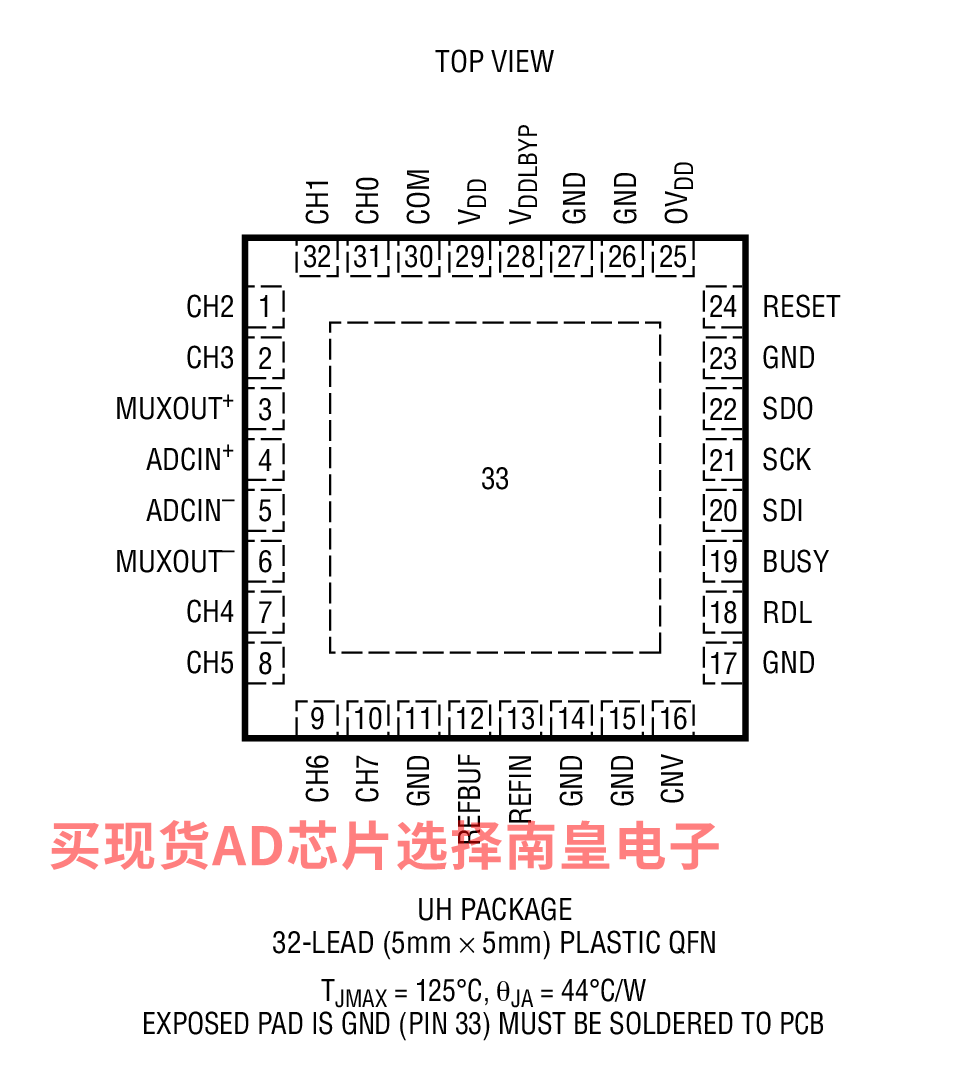

- 32 引脚 5mm x 5mm QFN 封装
LTC2374CUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：19.37（100-499个）；15.96（1000+个）
LTC2374CUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：19.37（100-499个）；15.96（1000+个）
LTC2374IUH-16#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：22.26（100-499个）；18.35（1000+个）
LTC2374IUH-16#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：22.26（100-499个）；18.35（1000+个）

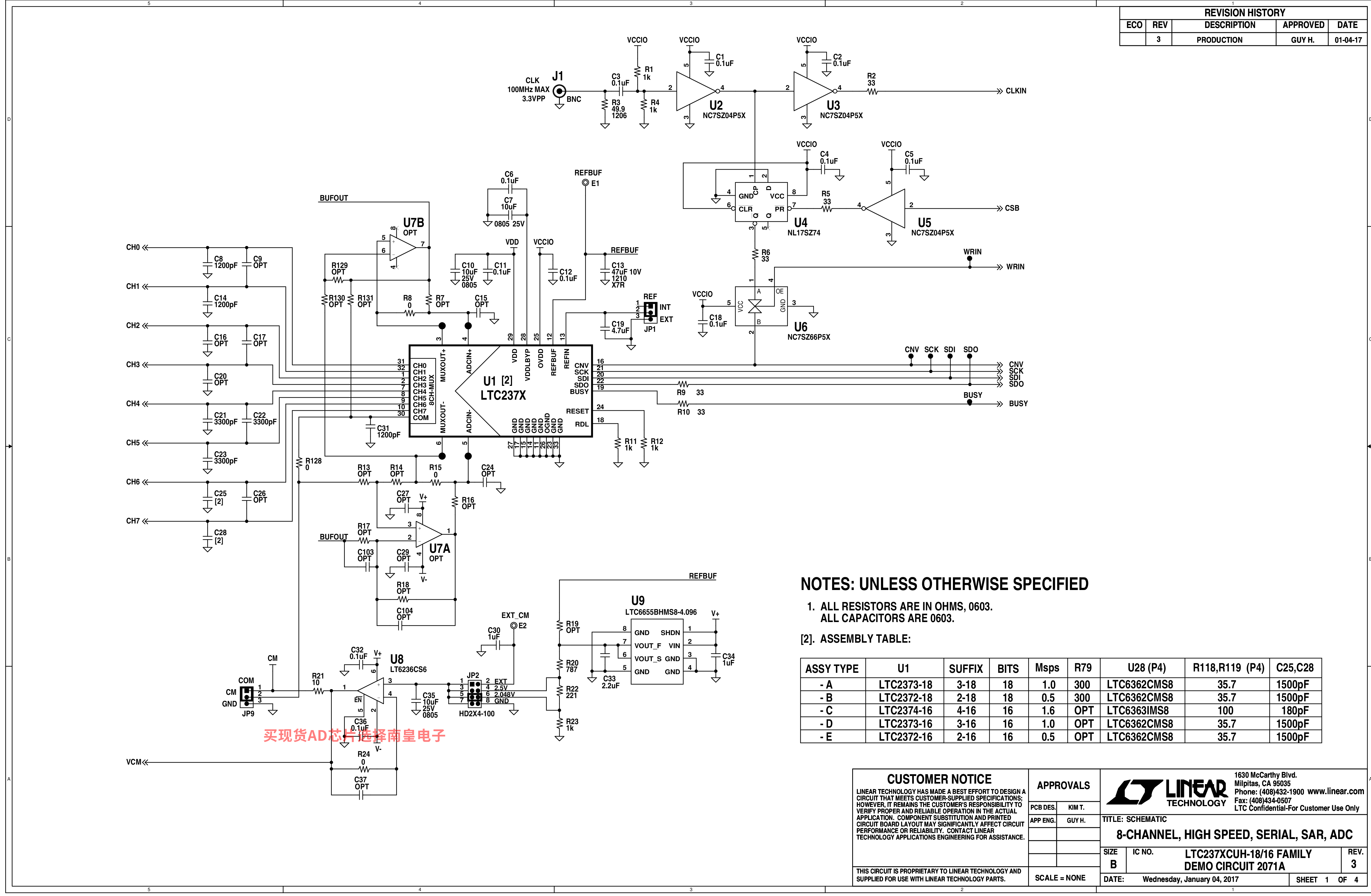

DC2071A-C：LTC2374-16 Demo Board | 16-Bit, 2Msps, 8-Channel SAR ADC with 96dB SNR (Requires DC590, DC2026 or DC890)
Demonstration circuit 2071A features the LTC2373 family. The LTC2374/LTC2373/LTC2372 are low noise, high speed, 8-channel, 16/18-bit successive approximation register (SAR) ADCs. The demo manual refers to the LTC2373-18 but applies to all parts in the family, the only differences being the number of bits and the maximum sample rate. Operating from a single 5V supply, the LTC2373-18 has a highly configurable, low crosstalk, 8-channel input multiplexer, supporting fully differential, pseudo-differential unipolar and pseudo-differential bipolar analog input ranges.
