LTC2372-18 是一款低噪声、高速、8 通道 18 位逐次逼近型寄存器 (SAR) ADC。LTC2372-18 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2372-18 在所有输入范围内均实现了 ±2.75LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB (全差分) / 95dB (伪差分) SNR (典型值)。

LTC2372-18 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2372-18 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2372-18 的功耗仅为 27mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2372-18 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。

• 可编程逻辑控制器
• 工业过程控制
• 高速数据采集
• 便携式或紧凑型仪表
• ATE (自动测试设备)



• 500ksps 吞吐速率
• 18 位分辨率，无漏失码
• 具可选输入范围的 8 通道多路复用器

  • 全差分 (±4.096V)
  • 伪差分单极 (0V 至 4.096V)
  • 伪差分双极 (±2.048V)

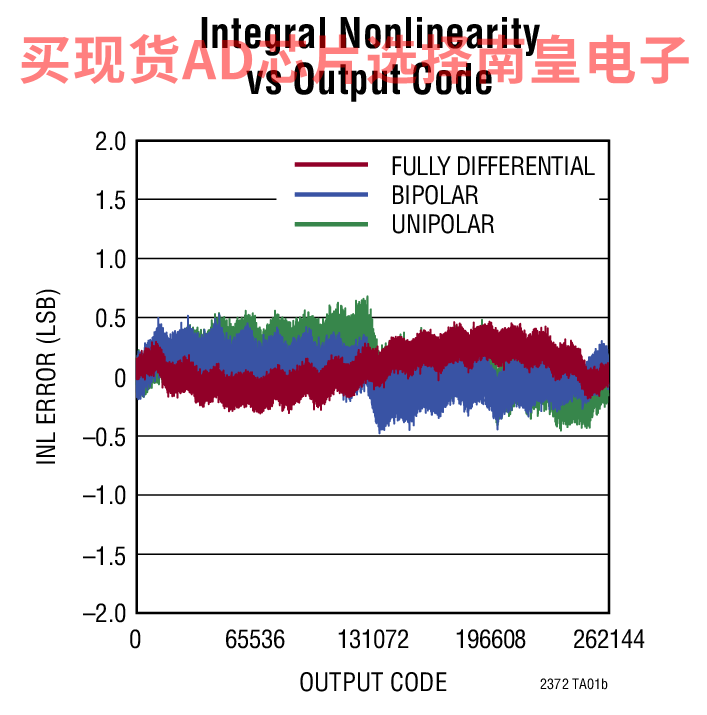

• INL：±2.75LSB (最大值)
• SNR：在 fIN = 1kHz 时的典型值为 100dB (全差分) / 95dB (伪差分)
• THD：在 fIN = 1kHz 时的典型值为 –110dB
• 可编程排序器
• 可选的数字增益压缩
• 具有 1.8V 至 5V I/O 电压的单 5V 电源
• SPI 兼容型串行 I/O
• 内置 2.048V 基准和基准缓冲器
• 无流水线延迟，无周期延迟
• 功率耗散：27mW (典型值)
• 保证运作至 125°C

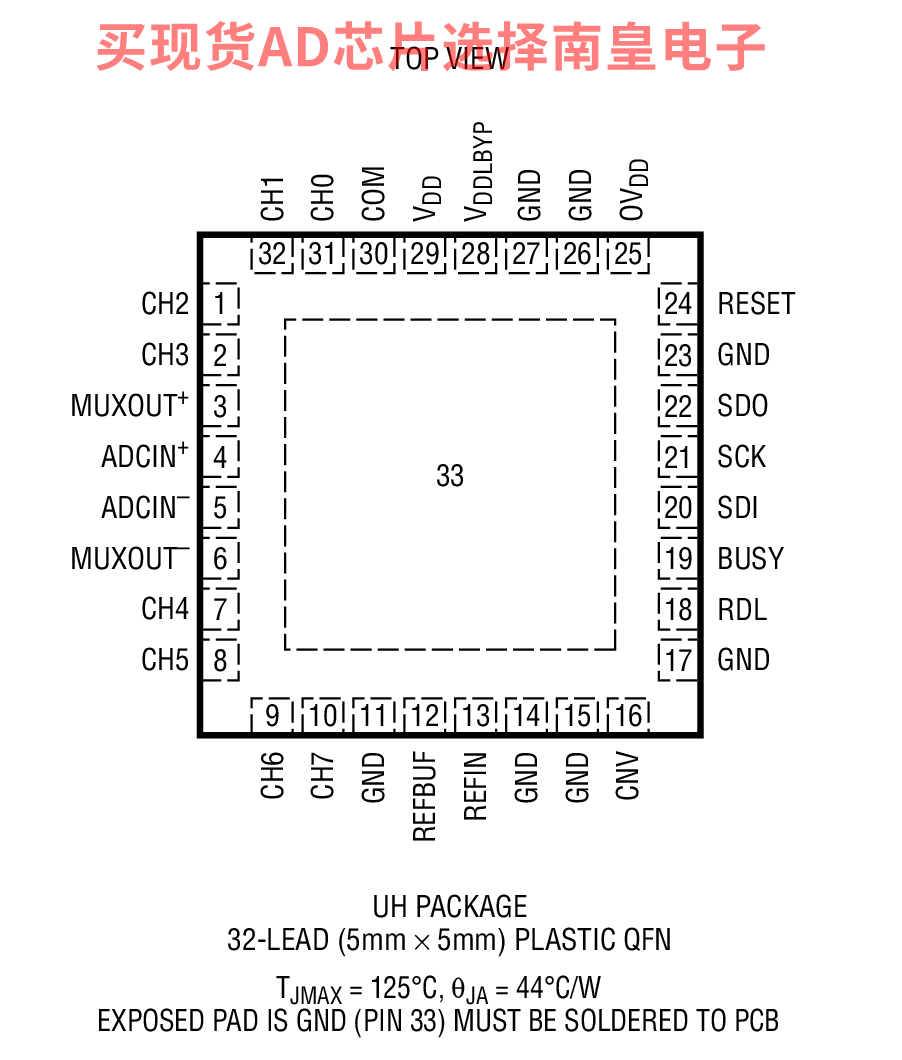

• 32 引脚 5mm x 5mm QFN 封装

LTC2372CUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：17.37（100-499个）；14.31（1000+个）

LTC2372CUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：17.37（100-499个）；14.31（1000+个）

LTC2372HUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：22.95（100-499个）；18.91（1000+个）

LTC2372HUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：22.95（100-499个）；18.91（1000+个）

LTC2372IUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：19.95（100-499个）；16.45（1000+个）

LTC2372IUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：19.95（100-499个）；16.45（1000+个）

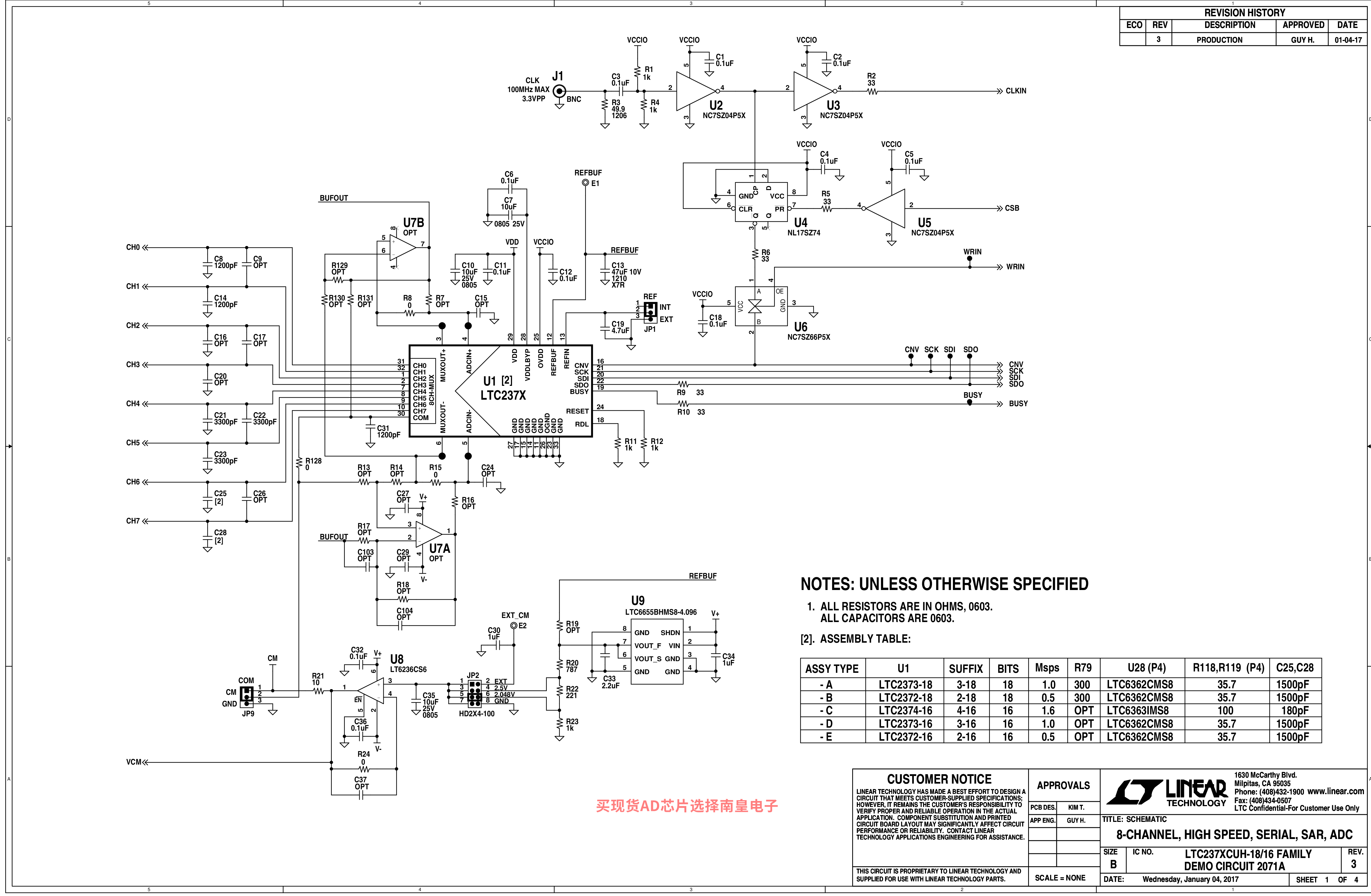

DC2071A-B：LTC2372-18 Demo Board | 18-Bit, 500ksps, 8-Channel SAR ADC with 100dB SNR (Requires DC590, DC2026 or DC890)

Demonstration circuit 2071A features the LTC2373 family. The LTC2374/LTC2373/LTC2372 are low noise, high speed, 8-channel, 16/18-bit successive approximation register (SAR) ADCs. The demo manual refers to the LTC2373-18 but applies to all parts in the family, the only differences being the number of bits and the maximum sample rate. Operating from a single 5V supply, the LTC2373-18 has a highly configurable, low crosstalk, 8-channel input multiplexer, supporting fully differential, pseudo-differential unipolar and pseudo-differential bipolar analog input ranges.
