LTC2369-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 96.5dB SNR 的 18 位、1.6Msps、伪差分单极性 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2369-18的产品详情：

LTC2369-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2369-18 采用单 2.5V 工作电源，具有 0V 至 VREF 的伪差分单极性输入范围 (VREF 的变化范围从 2.5V 至 5.1V)。LTC2369-18 仅消耗 18mW，并实现 ±2.5LSB INL (最大值)、无漏失码 (在 18 位) 和 96.5dB SNR。

LTC2369-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1.6Msps 的高吞吐速率和无周期延迟特性使 LTC2369-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2369-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2369-18的优势和特点：

1.6Msps 吞吐速率
±2.5LSB INL (最大值)
保证 18 位，无漏失码
低功率：18mW (在 1.6Msps)、18μW (在 1.6ksps)

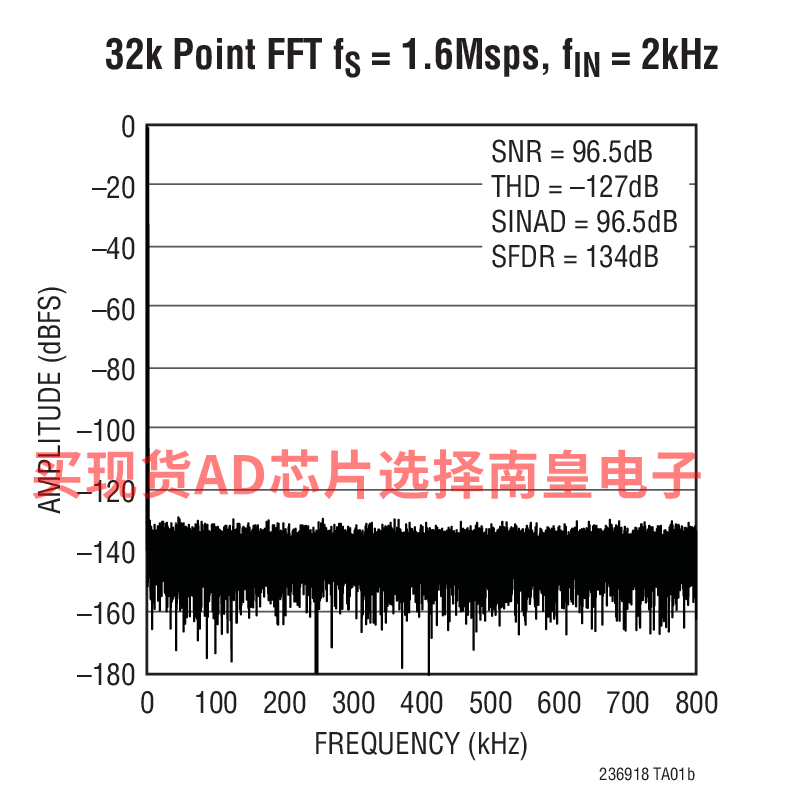

96.5dB SNR (典型值)，在 fIN = 2kHz
–120dB THD (典型值)，在 fIN = 2kHz
保证运作至 125°C
2.5V 电源
伪差分单极性输入范围：0V 至 VREF
VREF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

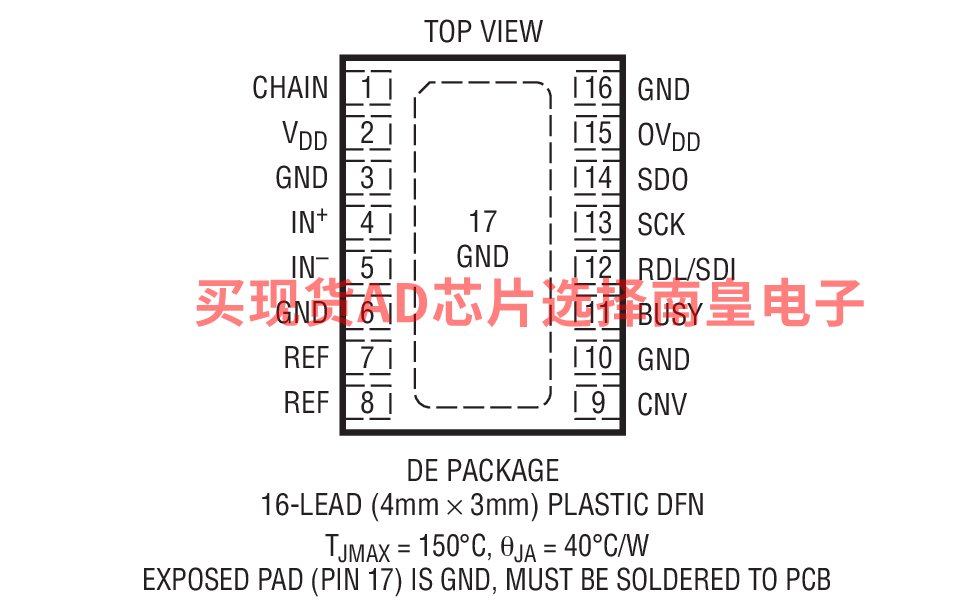

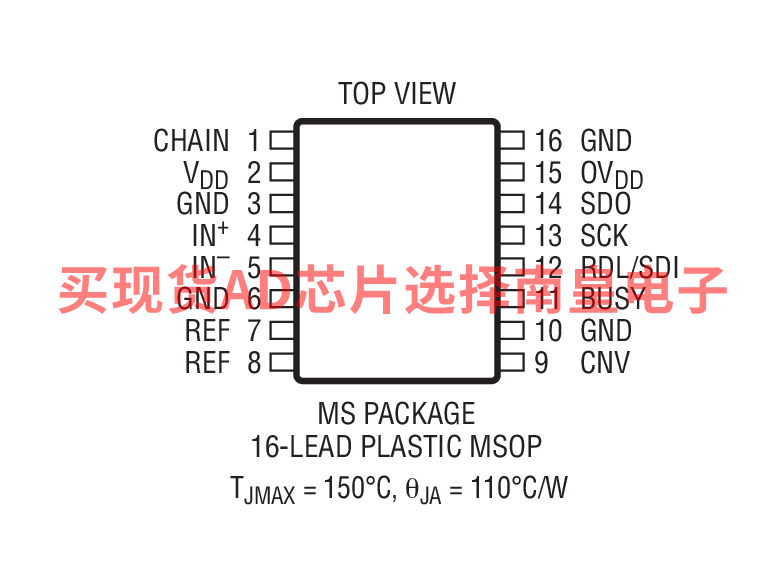

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2369-18具体的完整产品型号参数及价格（美元）：

LTC2369CDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2369CDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2369CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2369CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：40.12（100-499个）；33.01（1000+个）

LTC2369HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：53.02（100-499个）；43.64（1000+个）

LTC2369HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：53.02（100-499个）；43.64（1000+个）

LTC2369IDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2369IDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2369IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2369IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：46.11（100-499个）；37.95（1000+个）

LTC2369-18的评估套件：

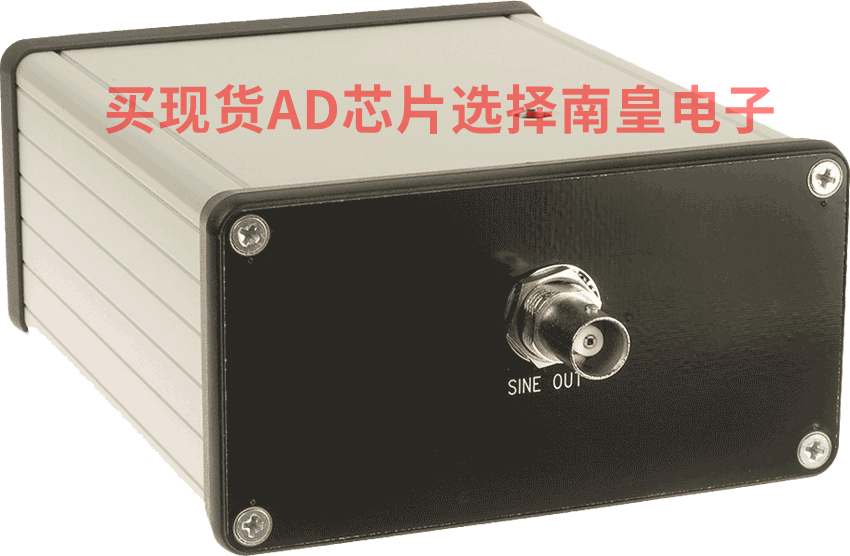

DC1858A：Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

DC1858A Demo Board for:
LTC2379-18 18-Bit, 1.6Msps, Low Power SAR ADC with 101dB SNR
LTC2369-18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR.

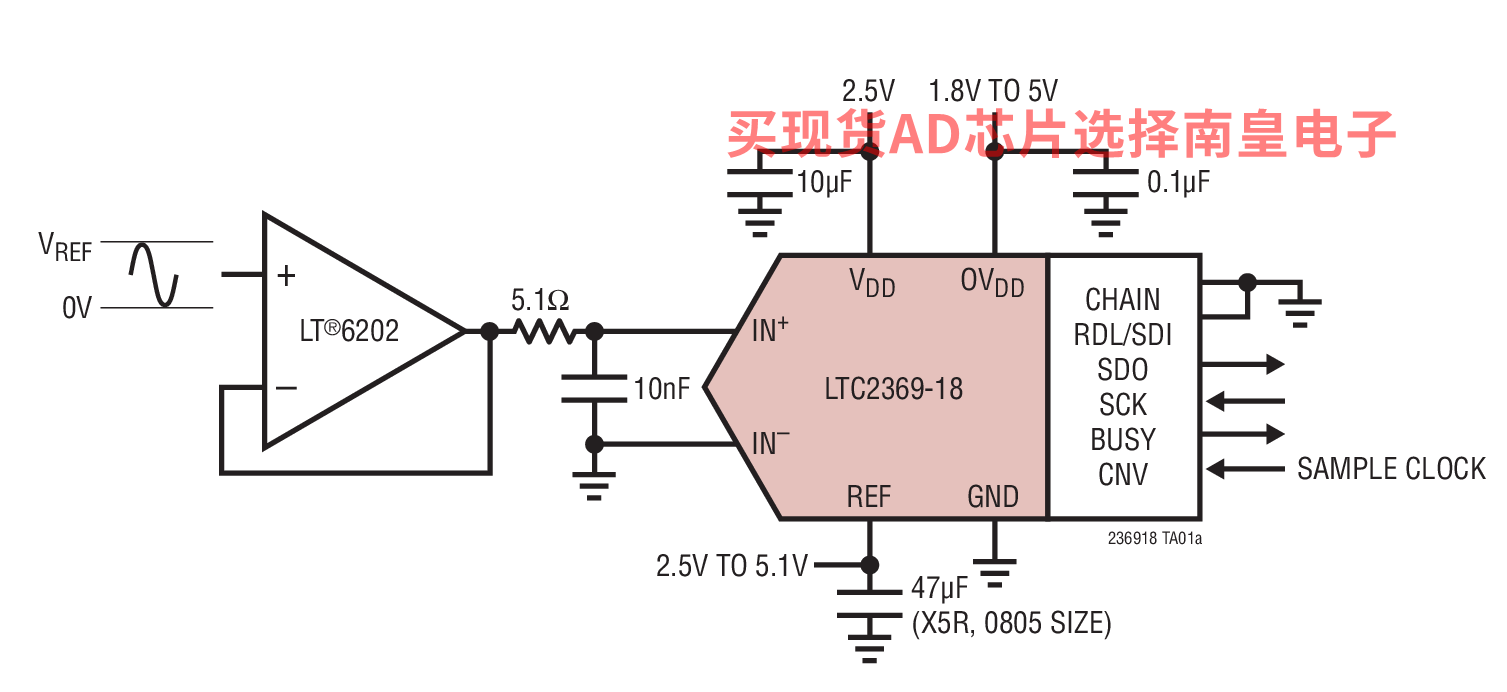

LTC2369-18的电路图解：

LTC2369-18的评估套件：
