LTC2368-18（具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC）-AD代理

LTC2368-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2368-18的产品详情：

LTC2368-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2368-18 采用单 2.5V 工作电源，具有一个 0V 至 VREF 的伪差分单极性输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2368-18 仅消耗 13.5mW 功率，并实现了 ±2.5LSB INL (最大值)、无漏失码 (在 18 位) 和 97dB SNR。

LTC2368-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2368-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2368-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2368-18的优势和特点：

1Msps 吞吐速率
±2.5LSB INL (最大值)
保证 18 位，无漏失码
低功率：13.5mW (在 1Msps)、13.5μW (在 1ksps)

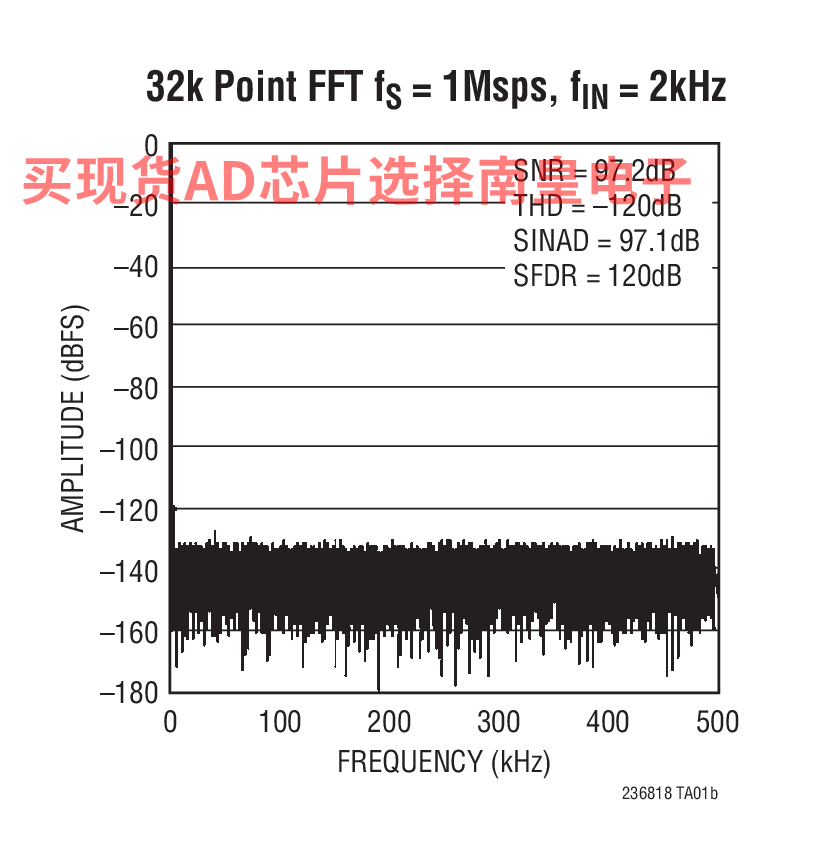

97dB SNR (典型值)，在 fIN = 2kHz
–120dB THD (典型值)，在 fIN = 2kHz
保证运作至 125℃
2.5V 电源
伪差分单极性输入范围：0V 至 VREF
VREF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

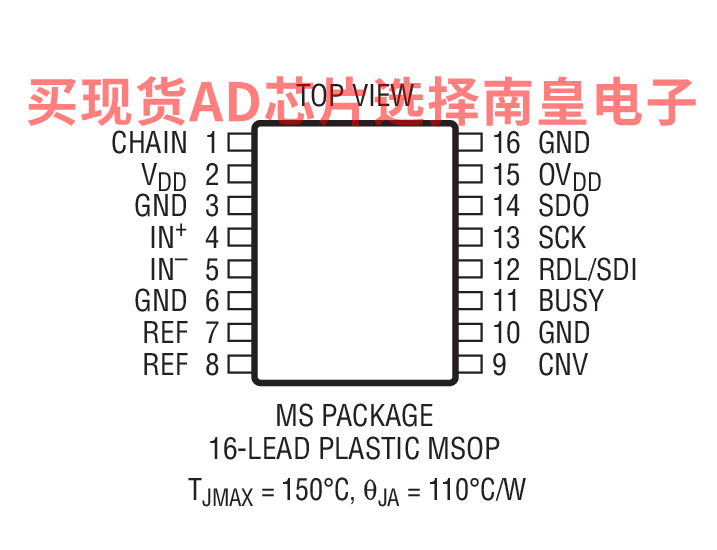

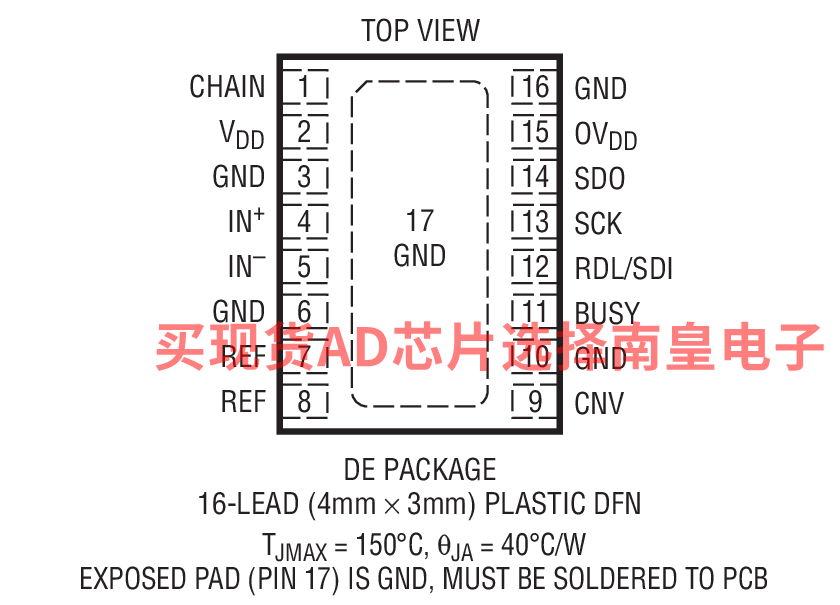

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2368-18具体的完整产品型号参数及价格（美元）：

LTC2368CDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：32.84（100-499个）；27.02（1000+个）

LTC2368CDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：32.84（100-499个）；27.02（1000+个）

LTC2368CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：32.84（100-499个）；27.02（1000+个）

LTC2368CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：32.84（100-499个）；27.02（1000+个）

LTC2368HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：43.38（100-499个）；35.71（1000+个）

LTC2368HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：43.38（100-499个）；35.71（1000+个）

LTC2368IDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：37.74（100-499个）；31.06（1000+个）

LTC2368IDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：37.74（100-499个）；31.06（1000+个）

LTC2368IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：37.74（100-499个）；31.06（1000+个）

LTC2368IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：37.74（100-499个）；31.06（1000+个）

LTC2368-18的评估套件：

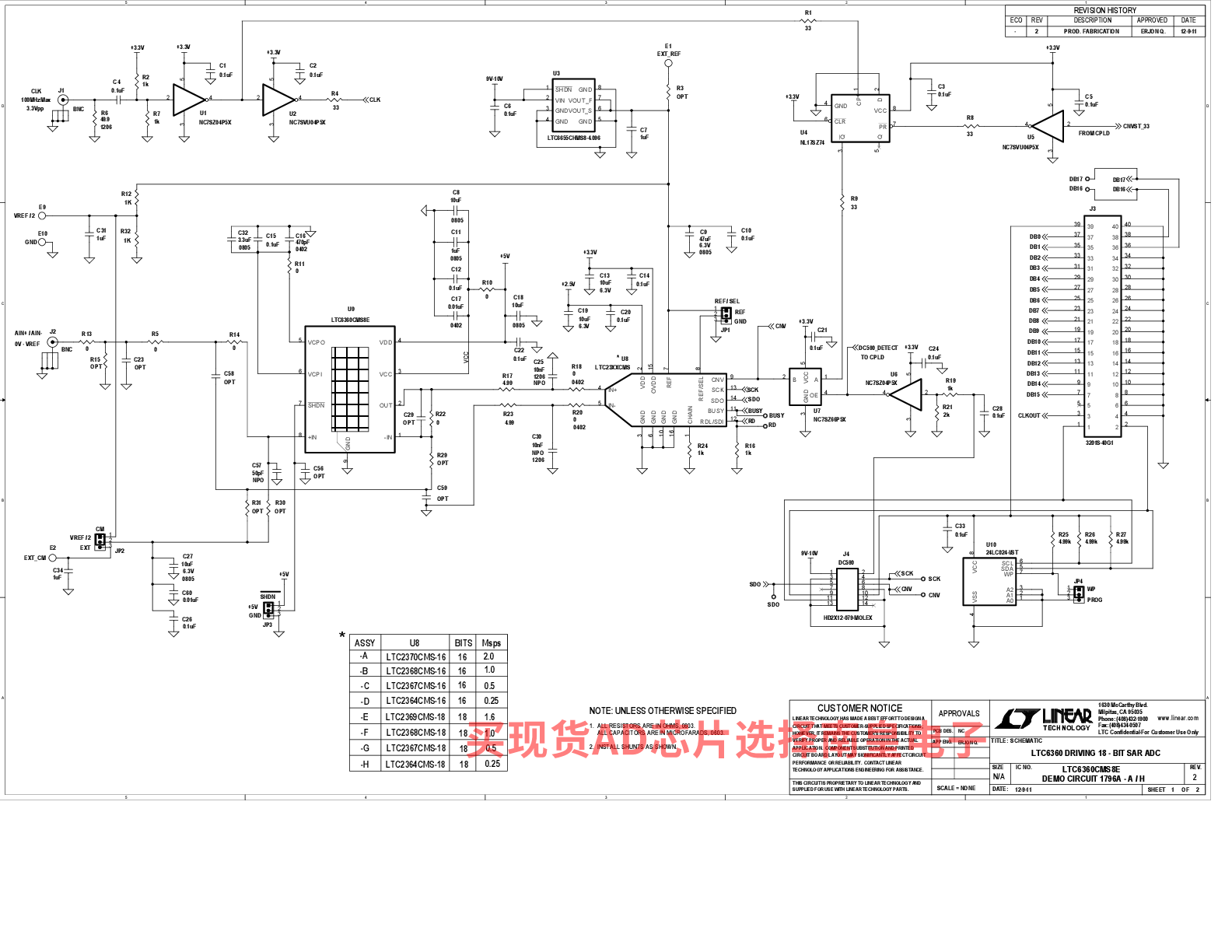

DC1796A-F：LTC6360 Driving LTC2368-18 Demo Board | 18-Bit, 1Msps SAR ADC (Requires DC590 or DC718)

DC1796A-F演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有97dB SNR的18位、1Msps、伪差分单极性SAR ADC LTC2368-18

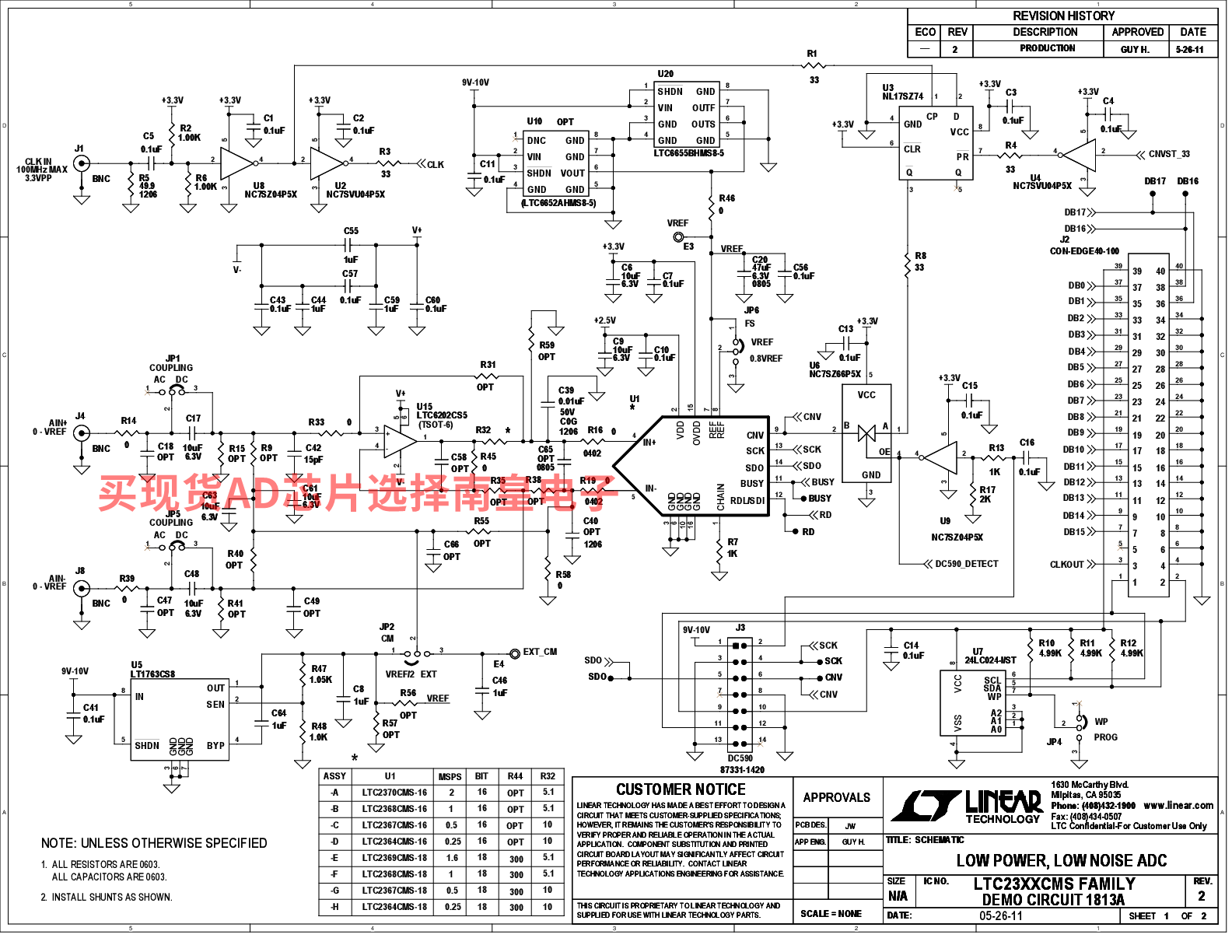

DC1813A-F：LTC2368-18 with LTC6655-5/LT6202 Demo Board | 18-Bit, 1Msps, Pseudo-Differential Unipolar SAR ADC with 97dB SNR. Requires DC718 or DC590

DC1813A-F Demo Board for:
LTC2368-18 18-Bit, 1Msps, Pseudo-Differential Unipolar SAR ADC with 97dB SNR
LTC6655 0.25ppm Noise, Low Drift Precision References
LT6202 Single 100MHz, Rail-to-Rail Input and Output, Ultralow 1.9nV√Hz Noise, Low Power Op Amps

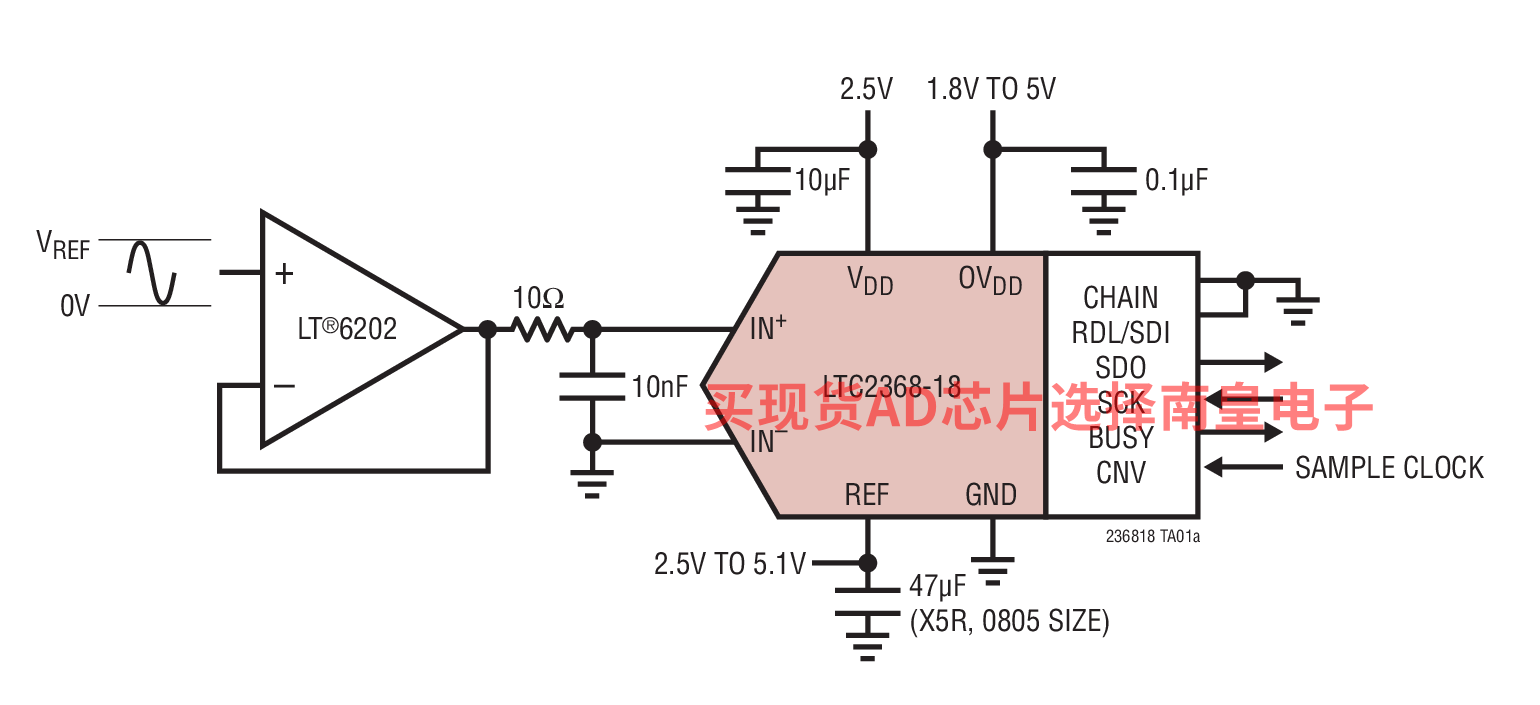

LTC2368-18的电路图解：

LTC2368-18的评估套件：
