LTC2367-16（具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC）-AD代理

LTC2367-16的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2367-16的产品详情：

LTC2367-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2367-16 采用单 2.5V 工作电源，具有 0V 至 VREF 的伪差分单极性输入范围和 2.5V 至 5.1V 的 VREF 范围。LTC2367-16 仅消耗 6.8mW 功率，并实现 ±0.75LSB INL (最大值)、无漏失码 (在 16 位) 和 94.7dB SNR。

LTC2367-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2367-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2367-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2367-16的优势和特点：

500ksps 吞吐速率
±0.75LSB INL (最大值)
保证 16 位，无漏失码
低功率：6.8mW (在 500ksps)、6.8μW (在 500sps)

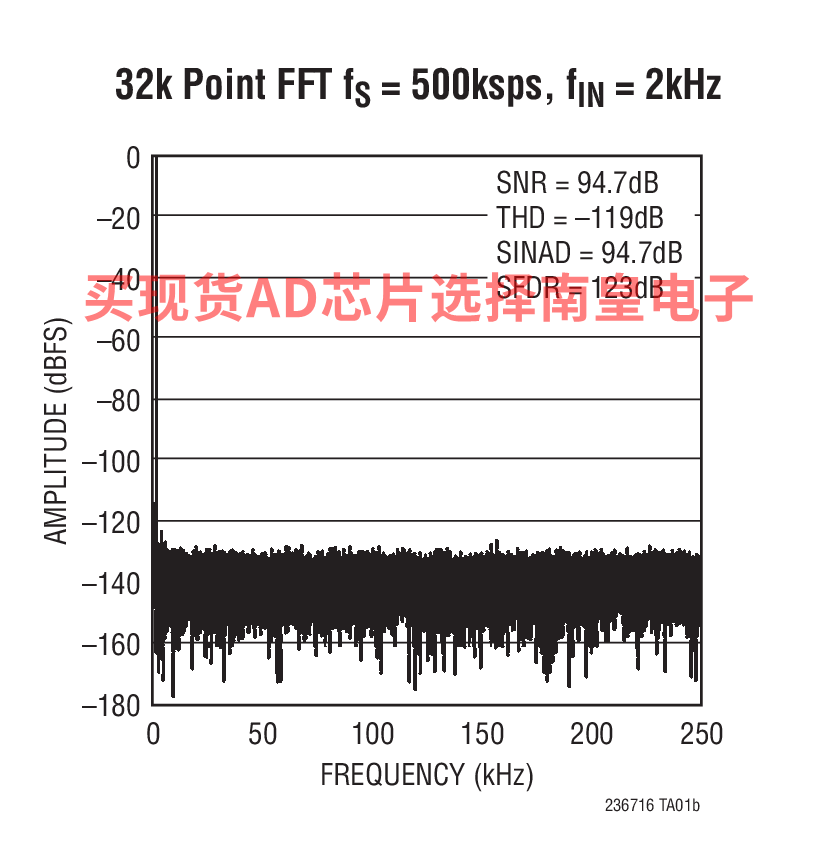

在 fIN = 2kHz 时 94.7dB SNR (典型值)
在 fIN = 2kHz时 -119dB THD (典型值)
保证运作至 125°C
2.5V 电源
伪差分单极性输入范围：0V 至 VREF
VREF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

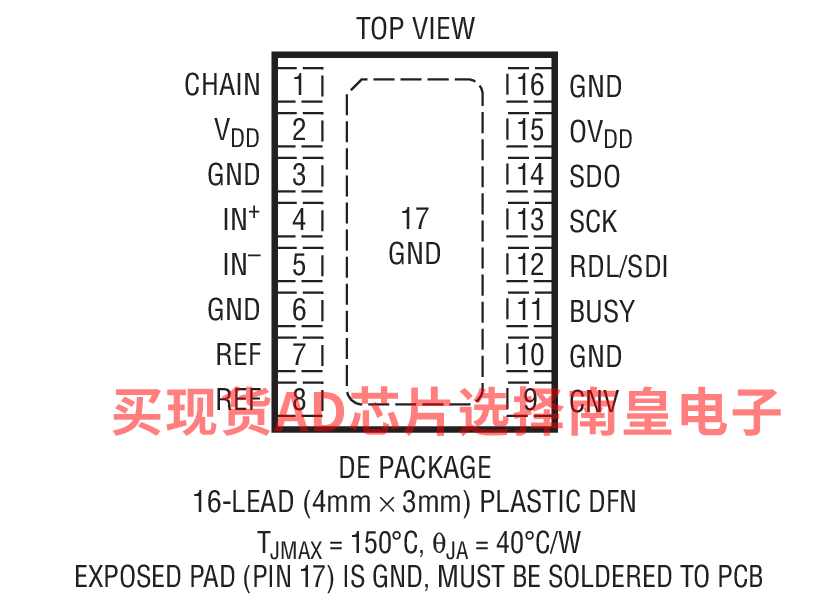

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2367-16具体的完整产品型号参数及价格（美元）：

LTC2367CDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：14.7（100-499个）；12.11（1000+个）

LTC2367CDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：14.7（100-499个）；12.11（1000+个）

LTC2367CMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：14.7（100-499个）；12.11（1000+个）

LTC2367CMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：14.7（100-499个）；12.11（1000+个）

LTC2367HMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：19.40（100-499个）；15.99（1000+个）

LTC2367HMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：19.40（100-499个）；15.99（1000+个）

LTC2367IDE-16#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：16.89（100-499个）；13.92（1000+个）

LTC2367IDE-16#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：16.89（100-499个）；13.92（1000+个）

LTC2367IMS-16#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：16.89（100-499个）；13.92（1000+个）

LTC2367IMS-16#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：16.89（100-499个）；13.92（1000+个）

LTC2367-16的评估套件：

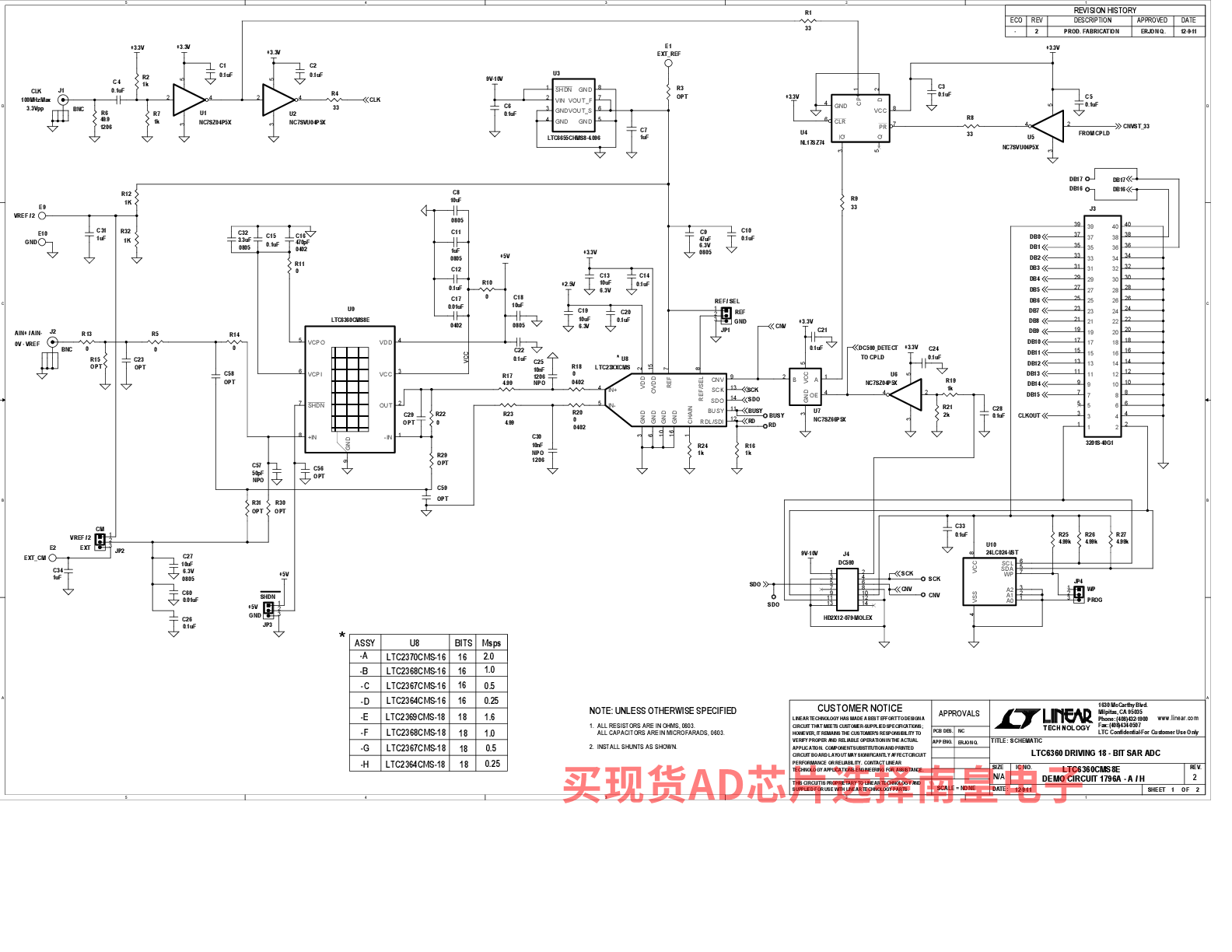

DC1796A-C：LTC6360 Driving LTC2367-16 Demo Board | 16-Bit, 0.5Msps SAR ADC (Requires DC590 or DC718)

DC1796A-C演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有94.7dB SNR的16位、500ksps、伪差分单极性SAR ADC LTC2367-16

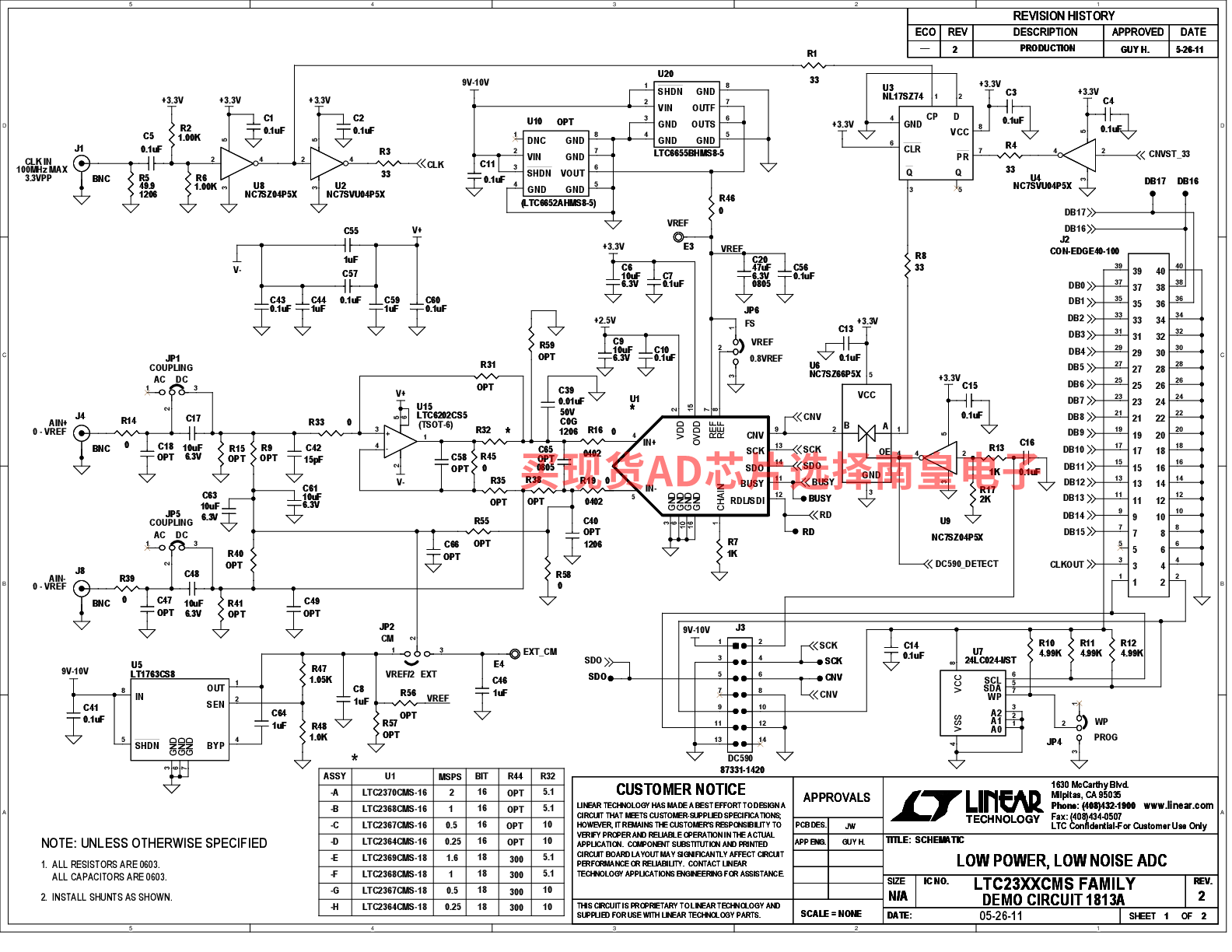

DC1813A-C：LTC2367-16 with LTC6655-5/LT6202 Demo Board |16-Bit, 500ksps, Pseudo-Differential Unipolar SAR ADC with 94.7dB SNR. Requires DC718 or DC590

DC1813A-C Demo Board for:
LTC2367-16 16-Bit, 500ksps, Pseudo- Differential Unipolar SAR ADC with 94.7dB SNR
LT6202 Single 100MHz, Rail-to-Rail Input and Output, Ultralow 1.9nVrtHz Noise, Low Power Op Amps
LTC6655 0.25ppm Noise, Low Drift Precision References

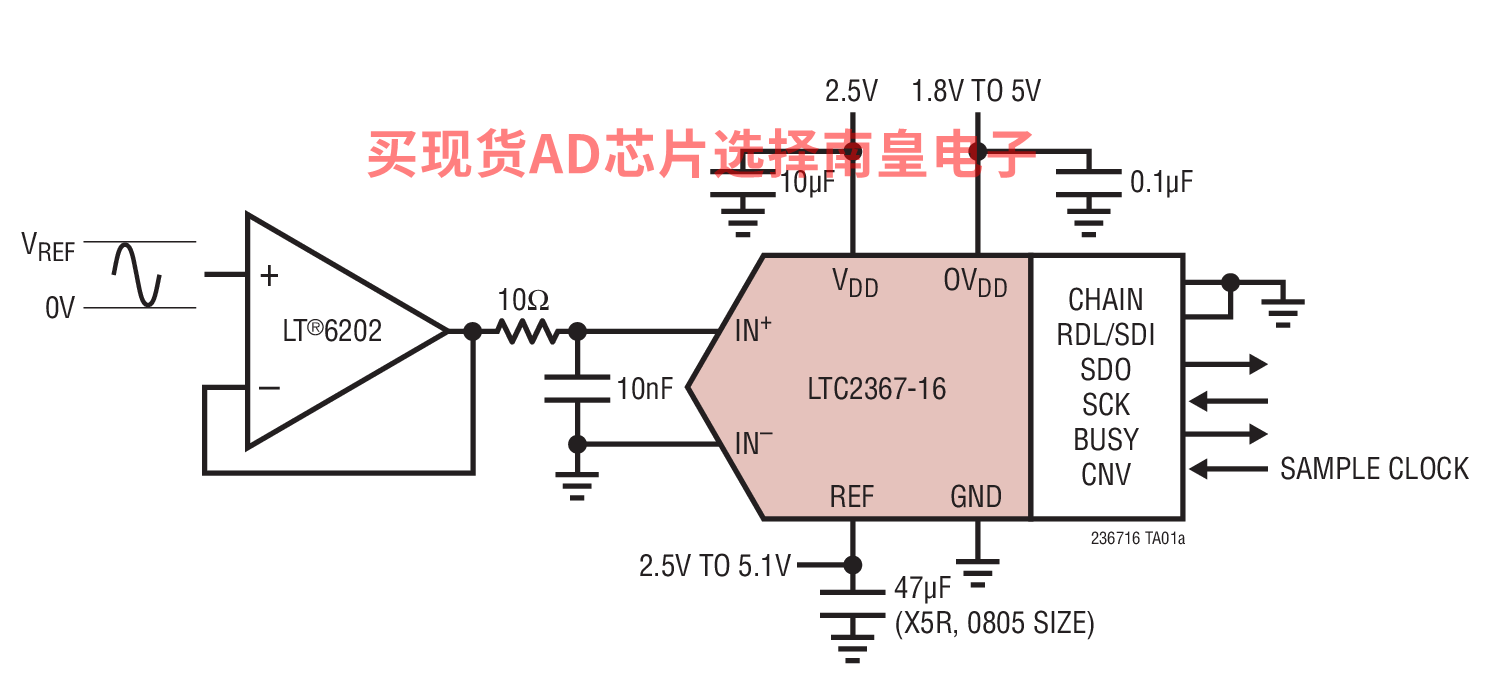

LTC2367-16的电路图解：

LTC2367-16的评估套件：
