LTC2364-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 97dB SNR 的 18 位、250ksps、伪差分单极性 SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2364-18的产品详情：

LTC2364-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2364-18 采用单 2.5V 工作电源，具有一个 0V 至 VREF 的伪差分单极性输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2364-18 仅消耗 3.4mW 功率，并实现了 ±2.5LSB INL (最大值)、无漏失码 (在 18 位) 和 97dB SNR。

LTC2364-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2364-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2364-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

应用

医疗成像
高速数据采集
便携式或紧凑型仪表
工业过程控制
低功率电池供电型仪表
ATE (自动测试设备)

LTC2364-18的优势和特点：

250ksps 吞吐速率
±2.5LSB INL (最大值)
保证 18 位，无漏失码
低功率：3.4mW (在 250ksps)、3.4μW (在 250sps)

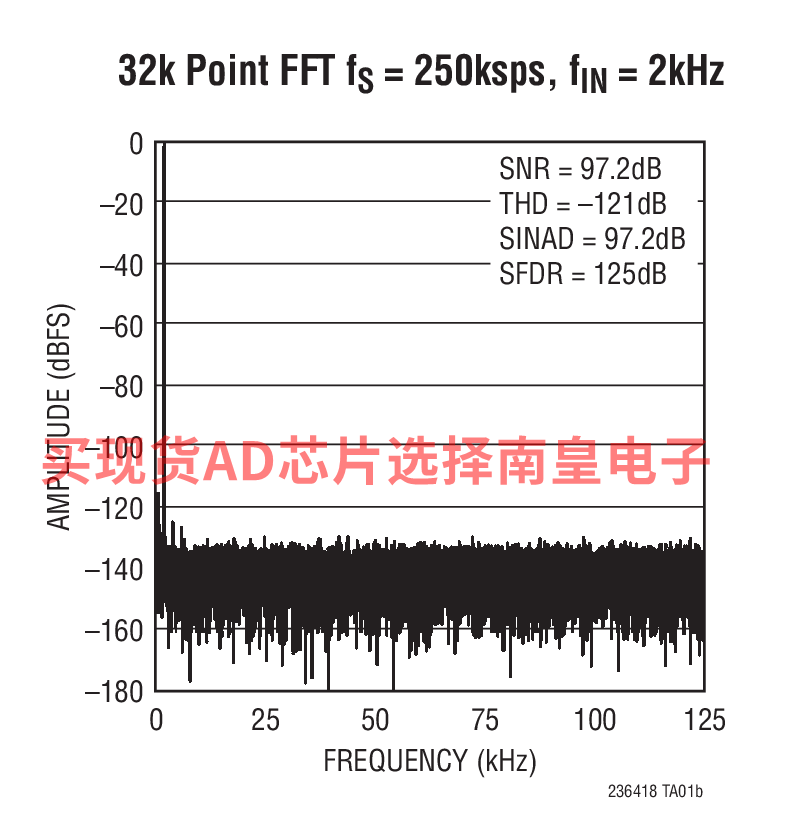

97dB SNR (典型值)，在 fIN = 2kHz
–120dB THD (典型值)，在 fIN = 2kHz
保证运作至 125℃
2.5V 电源
伪差分单极性输入范围：0V 至 VREF
VREF 输入范围：2.5V 至 5.1V
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟

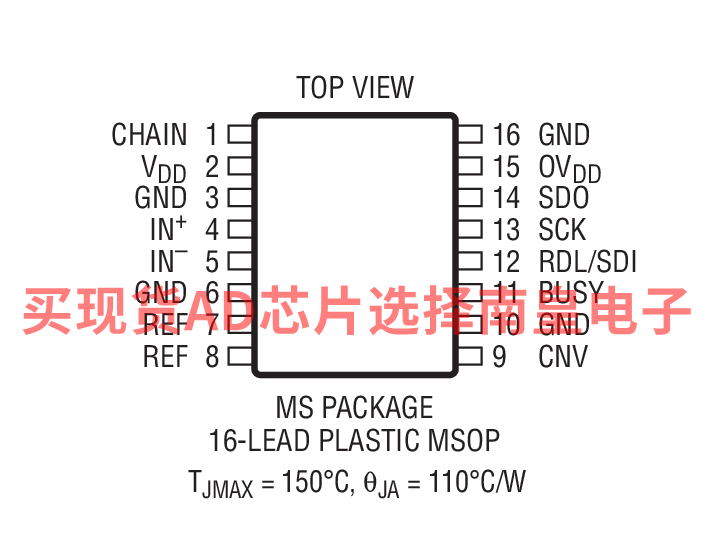

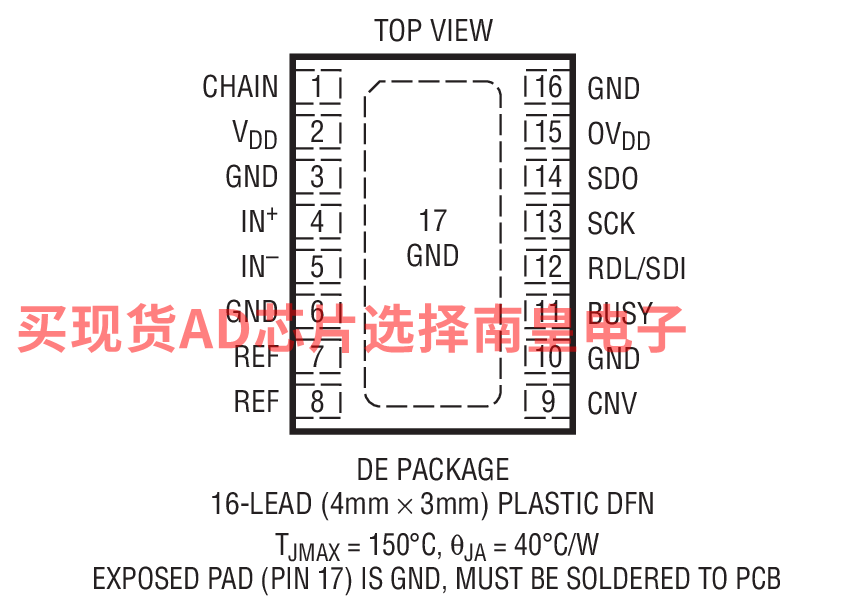

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

LTC2364-18具体的完整产品型号参数及价格（美元）：

LTC2364CDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：19.7（100-499个）；16.2（1000+个）

LTC2364CDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：19.7（100-499个）；16.2（1000+个）

LTC2364CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：19.7（100-499个）；16.2（1000+个）

LTC2364CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：19.7（100-499个）；16.2（1000+个）

LTC2364HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：26.03（100-499个）；21.41（1000+个）

LTC2364HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：26.03（100-499个）；21.41（1000+个）

LTC2364IDE-18#PBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：22.65（100-499个）；18.62（1000+个）

LTC2364IDE-18#TRPBF，封装：16-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：22.65（100-499个）；18.62（1000+个）

LTC2364IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：22.65（100-499个）；18.62（1000+个）

LTC2364IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：22.65（100-499个）；18.62（1000+个）

LTC2364-18的评估套件：

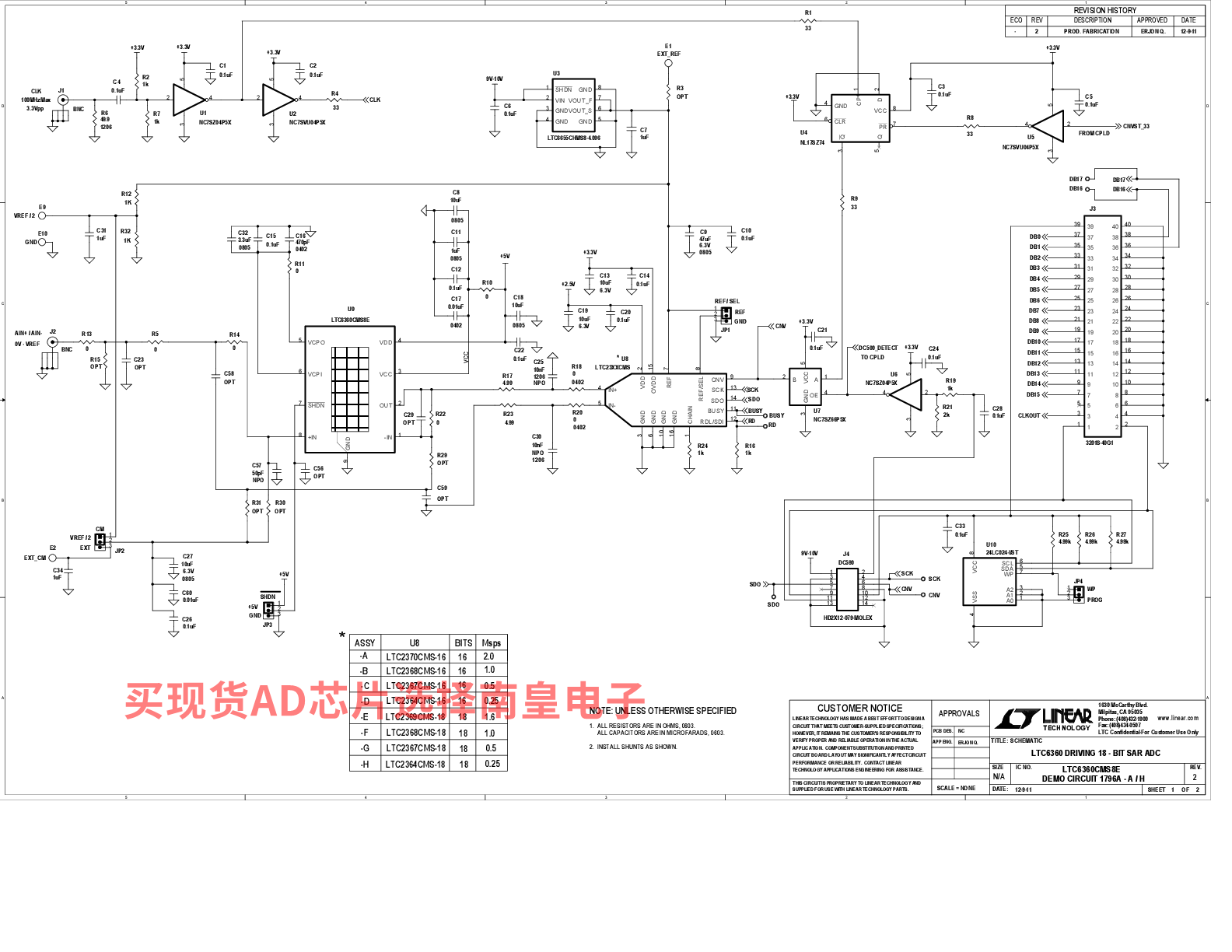

DC1796A-H：LTC6360 Driving LTC2364-18 Demo Board | 18-Bit, 0.25Msps SAR ADC (Requires DC590 or DC718)

DC1796A-H演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有97dB SNR的18位、250ksps、伪差分单极性SAR ADC LTC2364-18

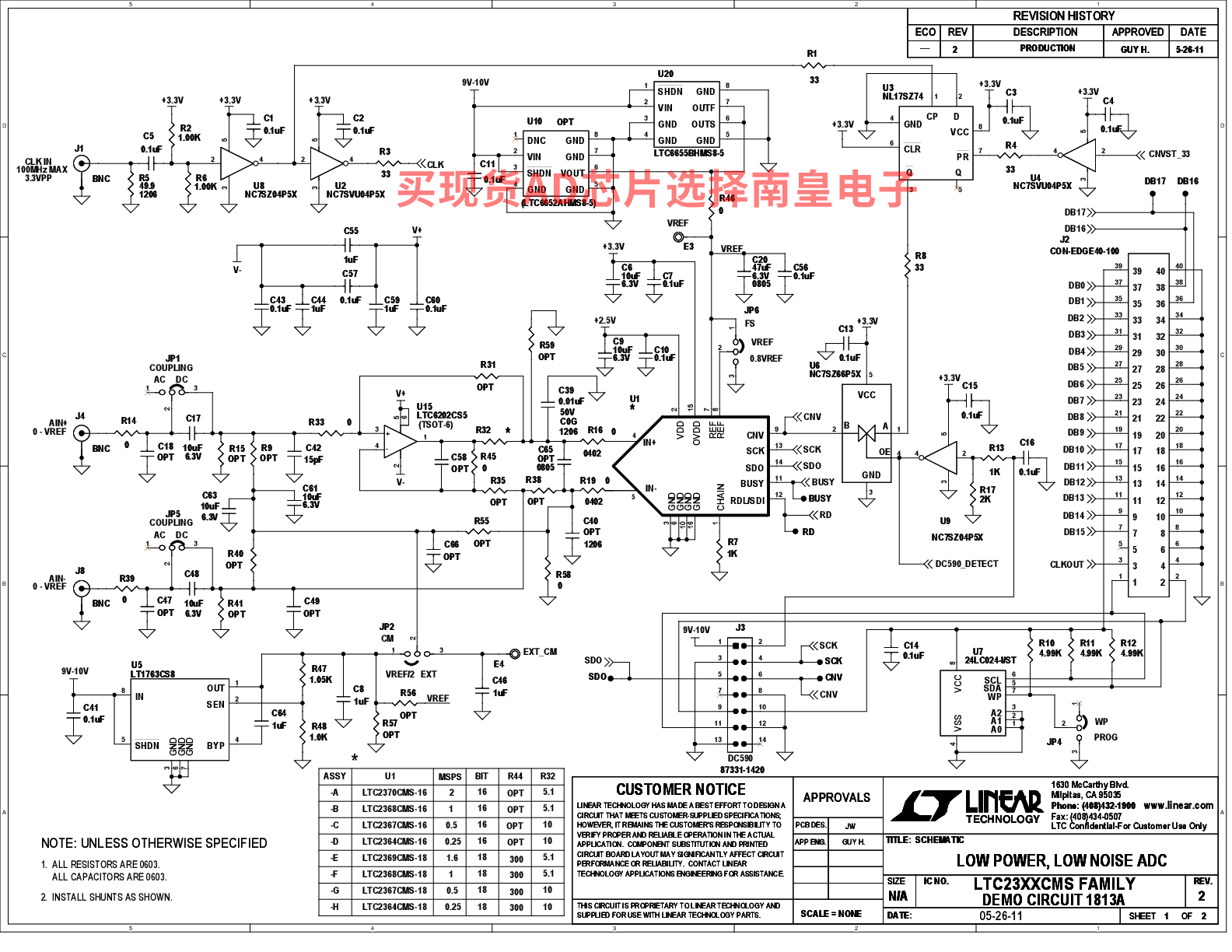

DC1813A-H：LTC2364-18 with LTC6655-5/LT6202 Demo Board | 18-Bit, 250ksps, Pseudo-Differential Unipolar SAR ADC with 97dB SNR. Requires DC718 or DC590

DC1813A-H Demo Board for:
LTC2364-18 18-Bit, 250ksps, Pseudo-Differential Unipolar SAR ADC with 97dB SNR
LT6202 Single 100MHz, Rail-to-Rail Input and Output, Ultralow 1.9nVrtHz Noise, Low Power Op Amps
LTC6655 0.25ppm Noise, Low Drift Precision References

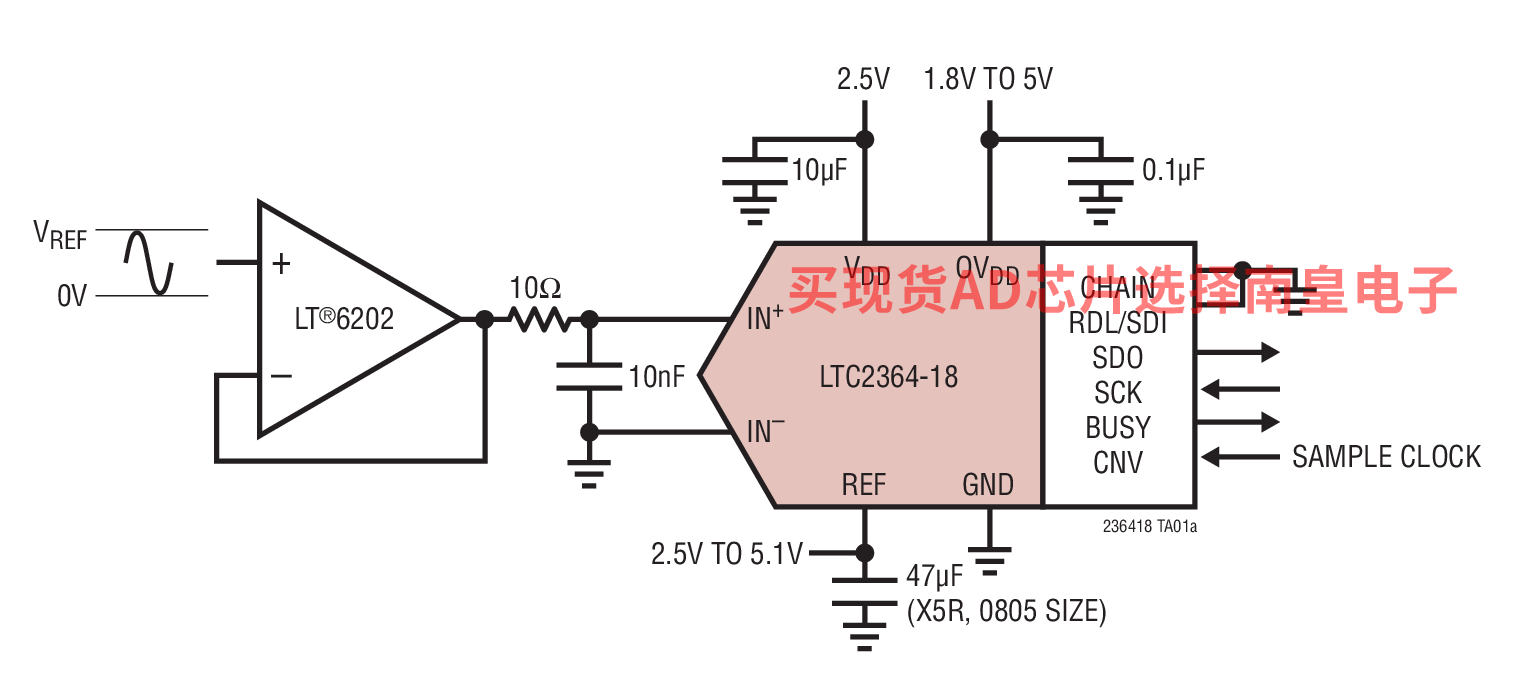

LTC2364-18的电路图解：

LTC2364-18的评估套件：
