LTC2360（采用 TSOT-23 封装的 100ksps、12 位串行 ADC）-AD代理

LTC2360的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：采用 TSOT-23 封装的 100ksps、12 位串行 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2360的产品详情：

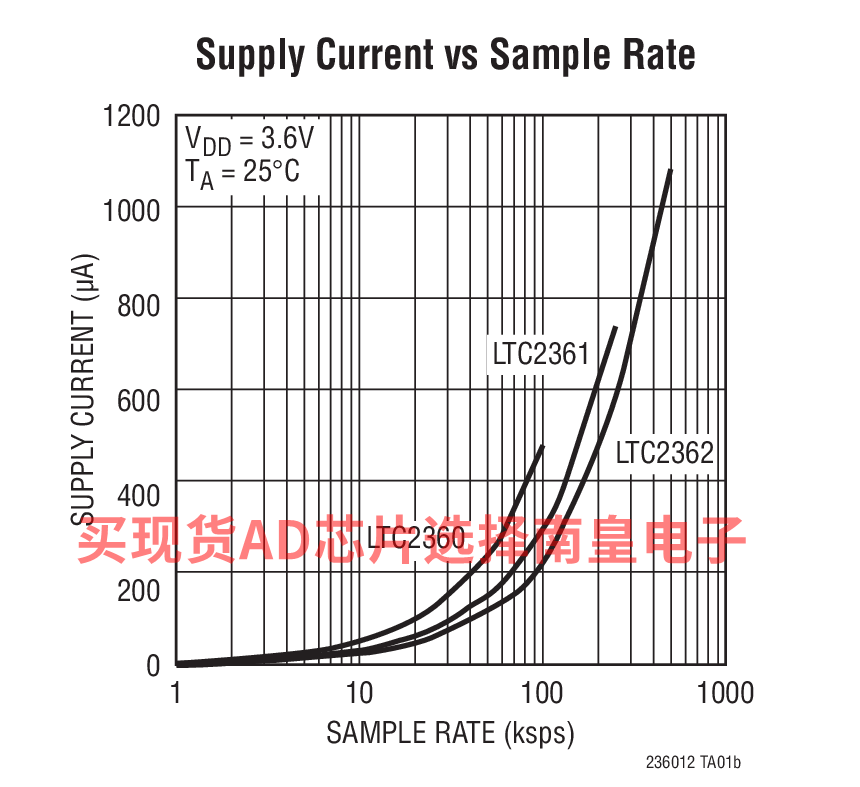

LTC2360/LTC2361/LTC2362 是 100ksps/250ksps/500ksps、12 位、采样 A/D 转换器，从单 3V 电源分别仅吸收 0.5mA、0.75mA 和 1.1mA 电流。由于这些器件在转换操作之后自动断电，因此在较低的采样速率条件下电源电流将减小。LTC2360/LTC2361/LTC2362 的全标度输入为 0V 至 VDD 或 VREF。这些 ADC 采用纤巧的 6 引脚和 8 引脚 TSOT-23 封装。

串行接口、纤巧型 TSOT-23 封装和极高的采样速率与功率之比使得LTC2360/LTC2361/LTC2362 非常适合于紧凑、低功率、高速系统。
由于采用高阻抗单端模拟输入，并能够在电压范围缩减 (低至 1.4V 全标度) 的条件下运作，因此在许多应用中可直接连接至传感器和换能器，从而免除了增设增益级的需要。

应用

通信系统
数据采集系统
手持便携式设备
不间断电源
电池供电式系统
汽车

LTC2360的优势和特点：

12 位分辨率
低噪声：73dB SNR
低功耗：1.5mW (在 100ksps)
100ksps/250ksps/500ksps 采样速率
2.35V 至 3.6V 单电源操作
无数据延迟
具 0.1μA 典型电源电流的睡眠模式
专用外部基准 (TSOT23-8 封装)
1V 至 3.6V 数字输出电源 (TSOT23-8 封装)
SPI/MICROWIRE 兼容型串行 I/O
在 -40℃ 至 125℃ 的温度范围内保证运作
纤巧型 6 引脚和 8 引脚 TSOT-23 封装

LTC2360具体的完整产品型号参数及价格（美元）：

LTC2360CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.78（100-499个）；1.43（1000+个）

LTC2360CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.78（100-499个）；1.43（1000+个）

LTC2360CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.98（100-499个）；1.6（1000+个）

LTC2360CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.98（100-499个）；1.6（1000+个）

LTC2360HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；1.79（1000+个）

LTC2360HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；1.79（1000+个）

LTC2360HTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2（1000+个）

LTC2360HTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2（1000+个）

LTC2360IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.64（1000+个）

LTC2360IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.64（1000+个）

LTC2360ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.27（100-499个）；1.83（1000+个）

LTC2360ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.27（100-499个）；1.83（1000+个）

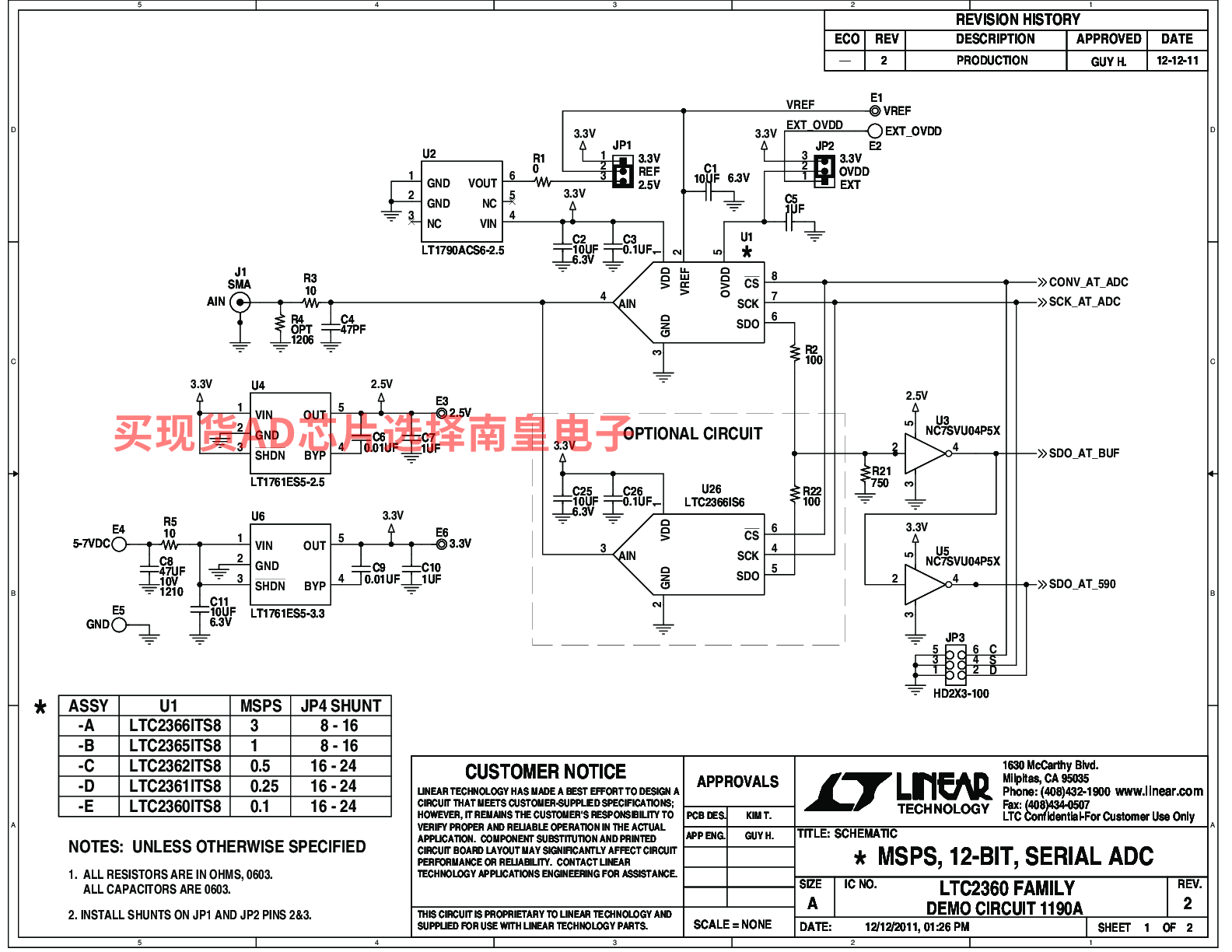

LTC2360的评估套件：

DC1190A-E：LTC2360 Demo Board | 12-bit, 100ksps SAR ADC (Requires DC590B for DC Apps, DC890B for AC Apps)

DC1190A-E: Demo Board for the LTC2360 100ksps, 12-Bit Serial ADCs in TSOT-23

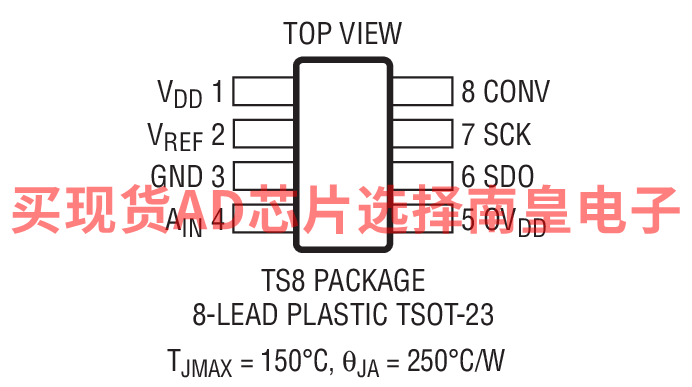

LTC2360的电路图解：

LTC2360的评估套件：
