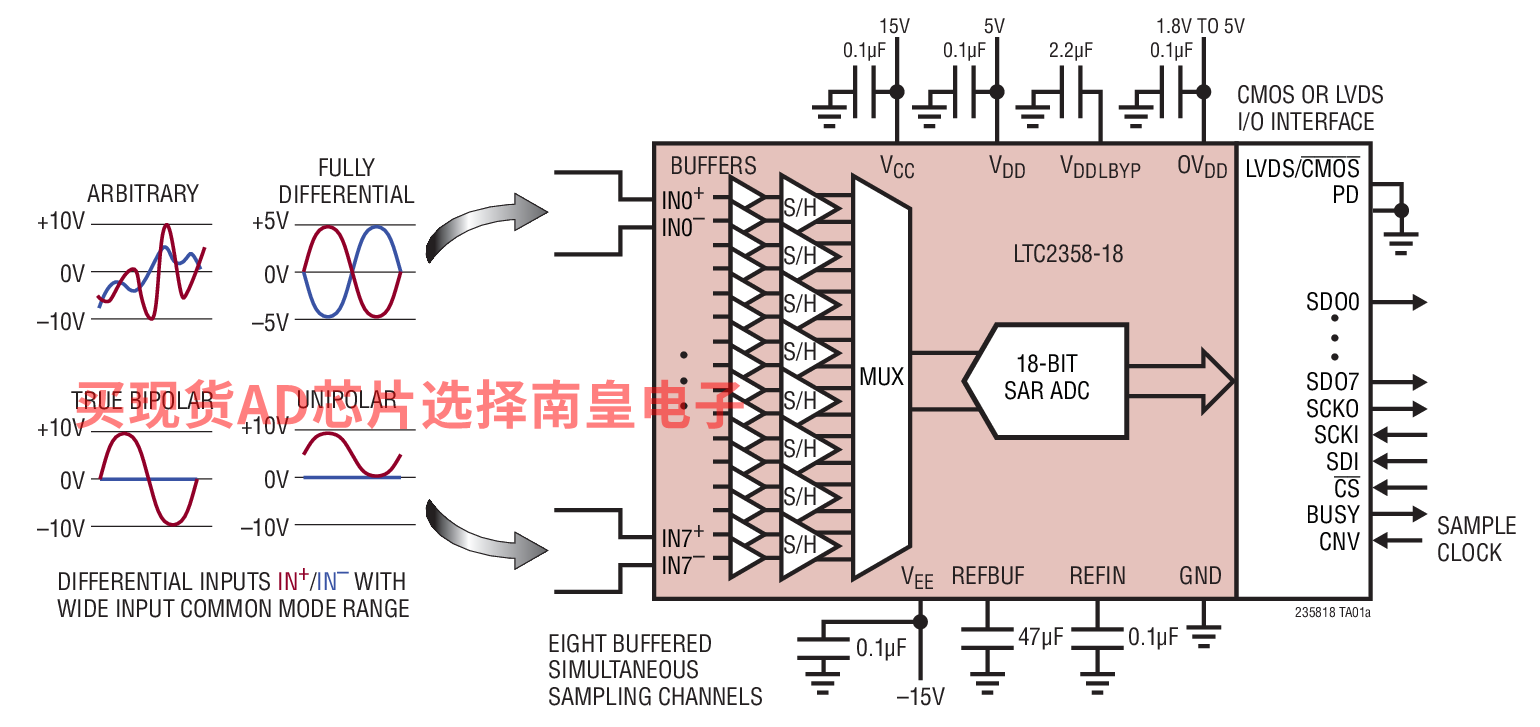

LTC2358-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有缓冲差分、宽共模范围 pA 级输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2358-18 的集成型 pA 级输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，而仅需采用极小的电路板空间和功率。这种输入信号灵活性，再加上 ±3.5LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR，使 LTC2358-18 非常适合许多要求宽动态范围的高电压应用。

LTC2358-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

• 可编程逻辑控制器
• 工业过程控制
• 电源线监察
• 测试和测量

• 8 个缓冲通道的同时采样
• 每通道 200ksps 吞吐速率
• 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)
• ±3.5LSB INL (最大值，±10.24V 范围)
• 保证 18 位，无漏失码
• 差分、宽共模范围输入
• 每个通道的 SoftSpan 输入范围：
  • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
  • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
• 96.4dB 单转换 SNR (典型值)
• 在 fIN = 2kHz 时 THD 的典型值为 –111dB
• 在 fIN = 200Hz 时 CMRR 的典型值为 128dB
• 轨至轨输入过驱动容限
• 集成的基准和缓冲器 (4.096V)
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 内部转换时钟，无周期延迟
• 219mW 功率耗散 (每通道 27mW，典型值)

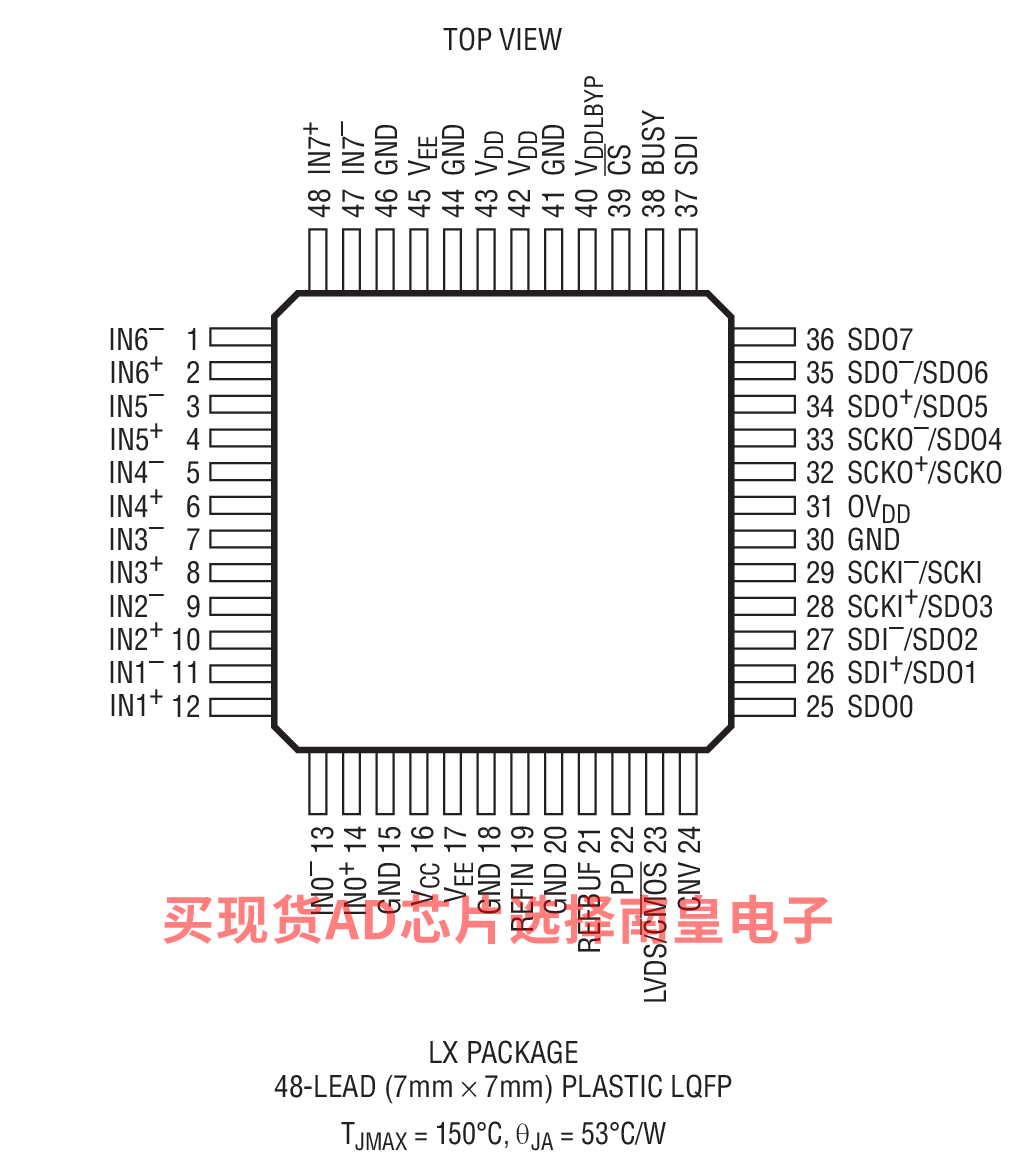

• 48 引脚 (7mm x 7mm) LQFP 封装

LTC2358CLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：34.66（100-499个）；28.55（1000+个）

LTC2358HLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：45.95（100-499个）；37.84（1000+个）

LTC2358ILX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：39.94（100-499个）；32.89（1000+个）

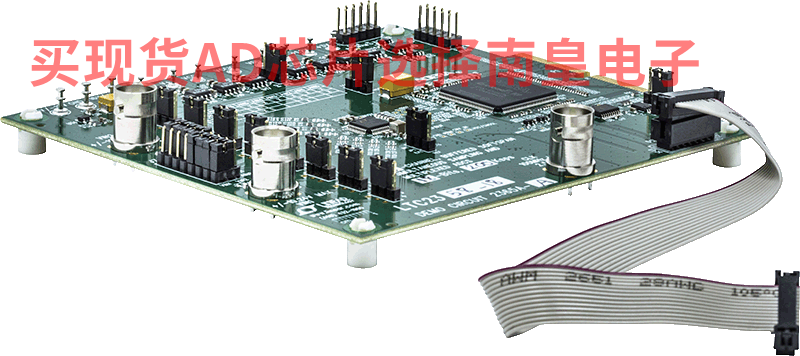

DC2365A-A：LTC2358-18 Demo Board | Buffered Octal, 18-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

演示电路2365A突出显示了LTC2358系列缓冲输入ADC。LTC2358/LTC2357/LTC2353/LTC2333均为集成前端缓冲器的低噪声、高速、16/18位逐次逼近寄存器(SAR) ADC。这些ADC可接受宽共模范围。这些ADC具有毫伏输入和高CMRR，能够直接连接到各种传感器，而不会影响测量精度。该演示手册针对LTC2358-18，但适用于该系列中的所有器件，主要区别在于位数、通道数和最大采样速率。LTC2358-18具有灵活的SoftSpan接口，允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作，同时外部基准电压源可用于增加ADC的输入范围和SNR。
